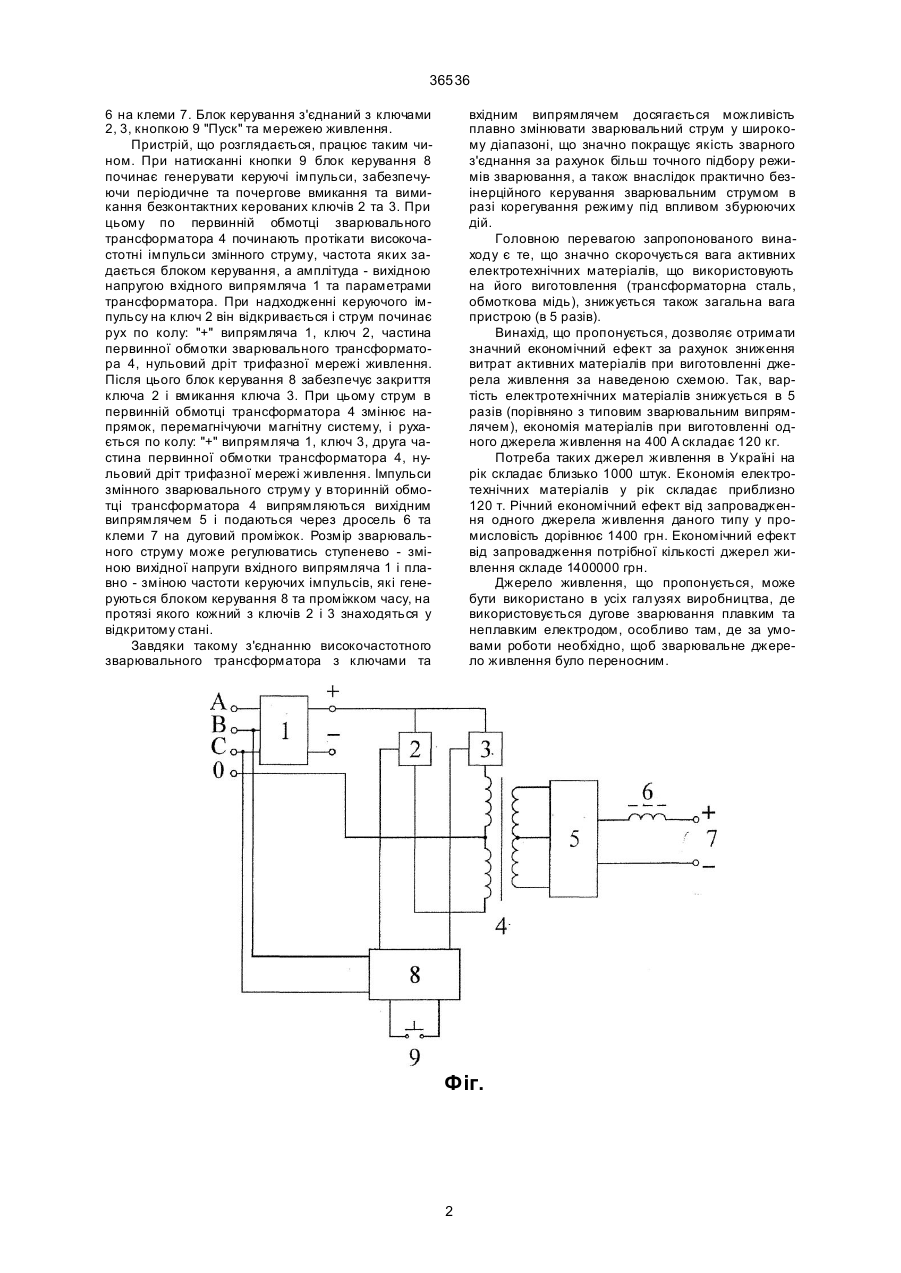

Пристрій для дугового зварювання, що містить вхідний трифазний випрямляч зі входами для 36536 6 на клеми 7. Блок керування з'єднаний з ключами 2, 3, кнопкою 9 "Пуск" та мережею живлення. Пристрій, що розглядається, працює таким чином. При натисканні кнопки 9 блок керування 8 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання безконтактних керованих ключів 2 та 3. При цьому по первинній обмотці зварювального трансформатора 4 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування, а амплітуда - вихідною напругою вхідного випрямляча 1 та параметрами трансформатора. При надходженні керуючого імпульсу на ключ 2 він відкривається і струм починає рух по колу: "+" випрямляча 1, ключ 2, частина первинної обмотки зварювального трансформатора 4, нульовий дріт трифазної мережі живлення. Після цього блок керування 8 забезпечує закриття ключа 2 і вмикання ключа 3. При цьому струм в первинній обмотці трансформатора 4 змінює напрямок, перемагнічуючи магнітну систему, і рухається по колу: "+" випрямляча 1, ключ 3, друга частина первинної обмотки трансформатора 4, нульовий дріт трифазної мережі живлення. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 4 випрямляються вихідним випрямлячем 5 і подаються через дросель 6 та клеми 7 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево - зміною вихідної напруги вхідного випрямляча 1 і плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 8 та проміжком часу, на протязі якого кожний з ключів 2 і 3 знаходяться у відкритому стані. Завдяки такому з'єднанню високочастотного зварювального трансформатора з ключами та вхідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, що пропонується, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 5 разів (порівняно з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 400 А складає 120 кг. Потреба таких джерел живлення в Україні на рік складає близько 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 120 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 1400 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 1400000 грн. Джерело живлення, що пропонується, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. Фіг. 2 36536 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus for electroarc welding

Автори англійською

Kucherenko Volodymyr Oleksandrovych, Honcharuk Dmytro Oleksandrovych

Назва патенту російською

Устройство для дуговой сварки

Автори російською

Кучеренко Владимир Александрович, Гончарук Дмитрий Александрович

МПК / Мітки

МПК: B23K 9/00

Мітки: дугового, зварювання, пристрій
