Машина для проведення підняттєвих виробок

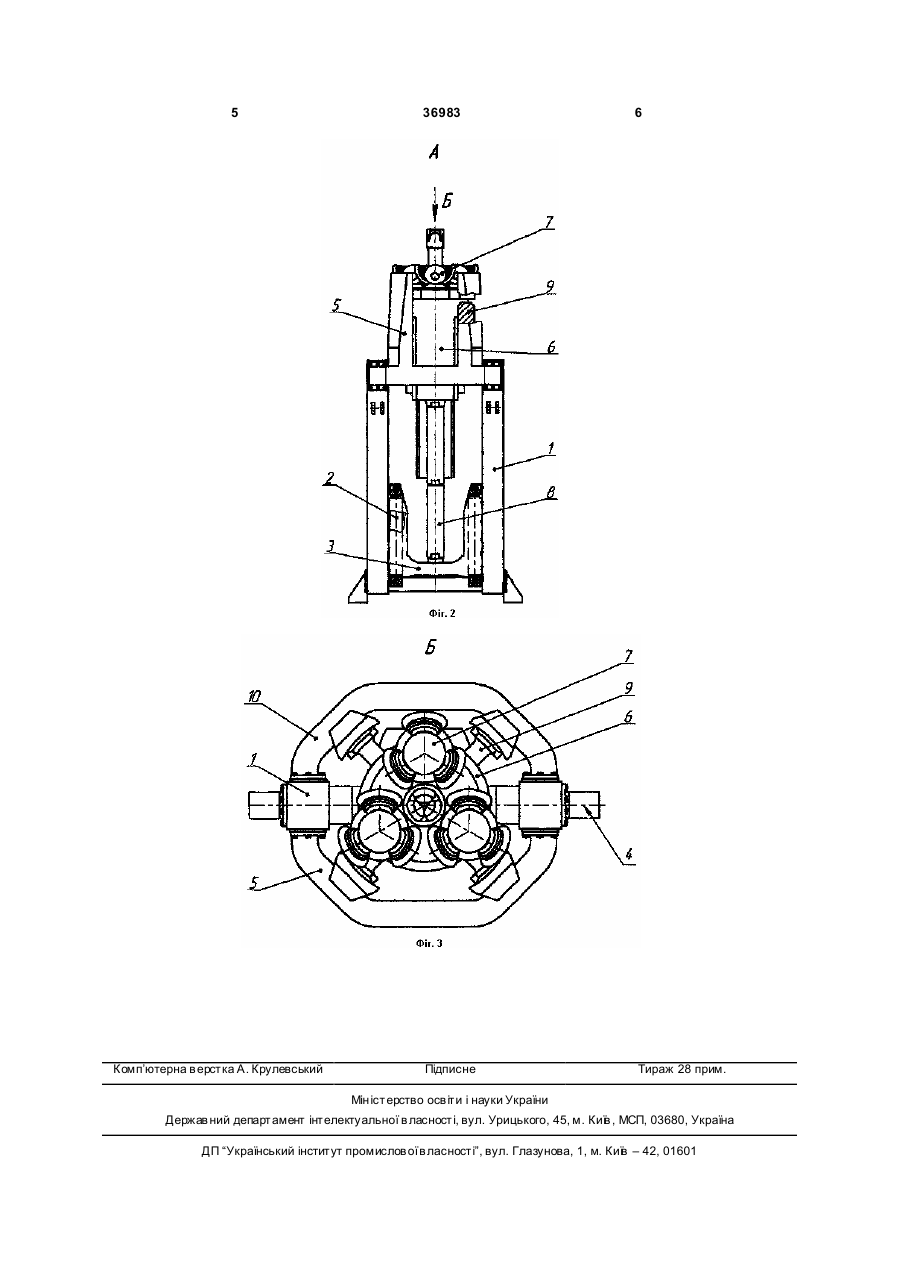

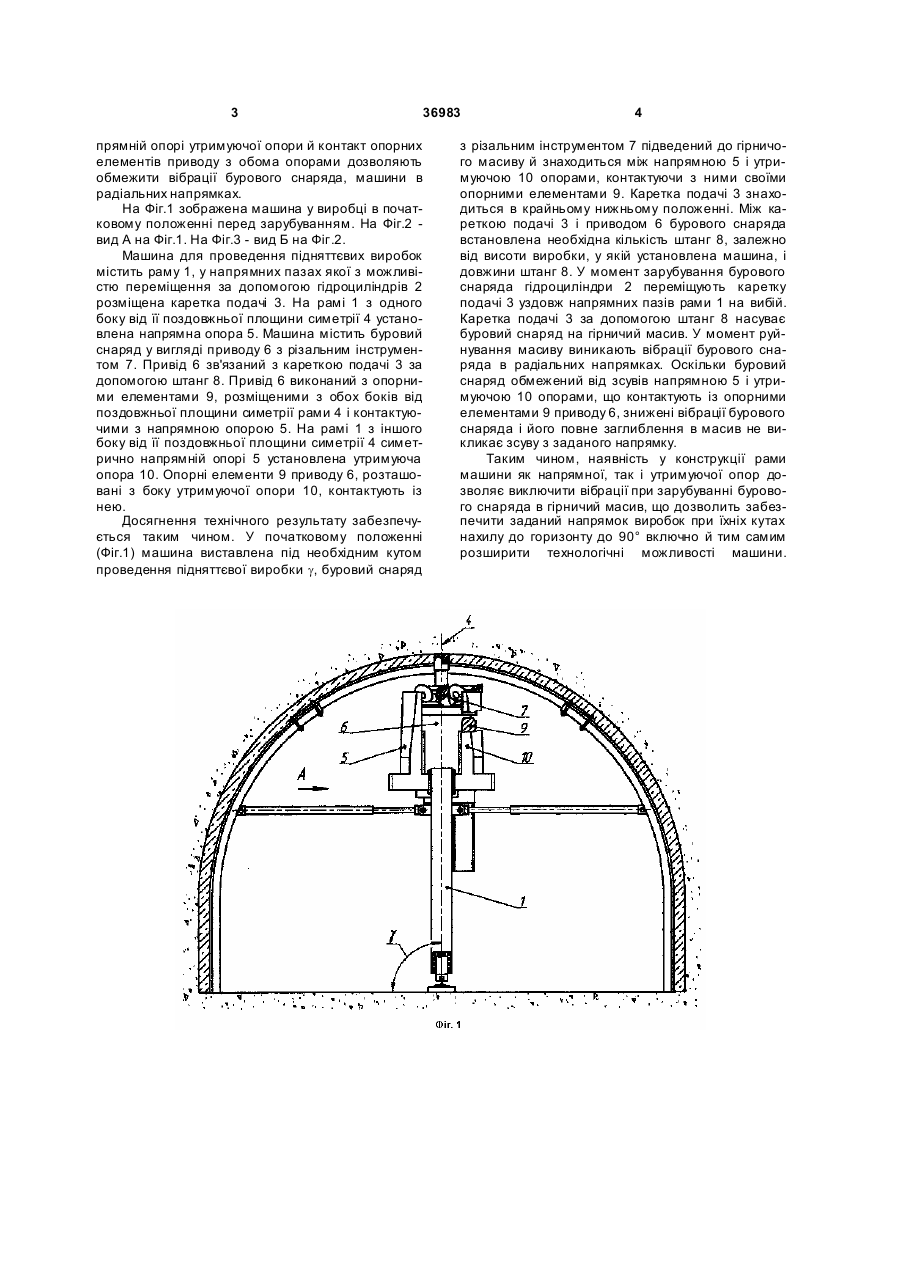

Машина для проведення підняттєви х виробок 3 36983 прямній опорі утримуючої опори й контакт опорних елементів приводу з обома опорами дозволяють обмежити вібрації бурового снаряда, машини в радіальних напрямках. На Фіг.1 зображена машина у виробці в початковому положенні перед зарубуванням. На Фіг.2 вид А на Фіг.1. На Фіг.3 - вид Б на Фіг.2. Машина для проведення підняттєвих виробок містить раму 1, у напрямних пазах якої з можливістю переміщення за допомогою гідроциліндрів 2 розміщена каретка подачі 3. На рамі 1 з одного боку від її поздовжньої площини симетрії 4 установлена напрямна опора 5. Машина містить буровий снаряд у вигляді приводу 6 з різальним інструментом 7. Привід 6 зв'язаний з кареткою подачі 3 за допомогою штанг 8. Привід 6 виконаний з опорними елементами 9, розміщеними з обох боків від поздовжньої площини симетрії рами 4 і контактуючими з напрямною опорою 5. На рамі 1 з іншого боку від її поздовжньої площини симетрії 4 симетрично напрямній опорі 5 установлена утримуюча опора 10. Опорні елементи 9 приводу 6, розташовані з боку утримуючої опори 10, контактують із нею. Досягнення технічного результату забезпечується таким чином. У початковому положенні (Фіг.1) машина виставлена під необхідним кутом проведення підняттєвої виробки g, буровий снаряд 4 з різальним інструментом 7 підведений до гірничого масиву й знаходиться між напрямною 5 і утримуючою 10 опорами, контактуючи з ними своїми опорними елементами 9. Каретка подачі 3 знаходиться в крайньому нижньому положенні. Між кареткою подачі 3 і приводом 6 бурового снаряда встановлена необхідна кількість штанг 8, залежно від висоти виробки, у якій установлена машина, і довжини штанг 8. У момент зарубування бурового снаряда гідроциліндри 2 переміщують каретку подачі 3 уздовж напрямних пазів рами 1 на вибій. Каретка подачі 3 за допомогою штанг 8 насуває буровий снаряд на гірничий масив. У момент руйнування масиву виникають вібрації бурового снаряда в радіальних напрямках. Оскільки буровий снаряд обмежений від зсувів напрямною 5 і утримуючою 10 опорами, що контактують із опорними елементами 9 приводу 6, знижені вібрації бурового снаряда і його повне заглиблення в масив не викликає зсуву з заданого напрямку. Таким чином, наявність у конструкції рами машини як напрямної, так і утримуючої опор дозволяє виключити вібрації при зарубуванні бурового снаряда в гірничий масив, що дозволить забезпечити заданий напрямок виробок при їхніх кутах нахилу до горизонту до 90° включно й тим самим розширити технологічні можливості машини. 5 Комп’ютерна в ерстка А. Крулевський 36983 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
