Секція механізованого кріплення

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 36984

Опубліковано: 10.11.2008

Автори: Андрєєв Георгій Володимирович, Савченко Михайло Костянтинович, Косарев Іван Васильович, Архипчик Олексій Іванович, Клягін Юрій Віталійович, Косарев Василь Васильович, Гайсинович Олександр Абович

Завантажити PDF файл.

Формула / Реферат

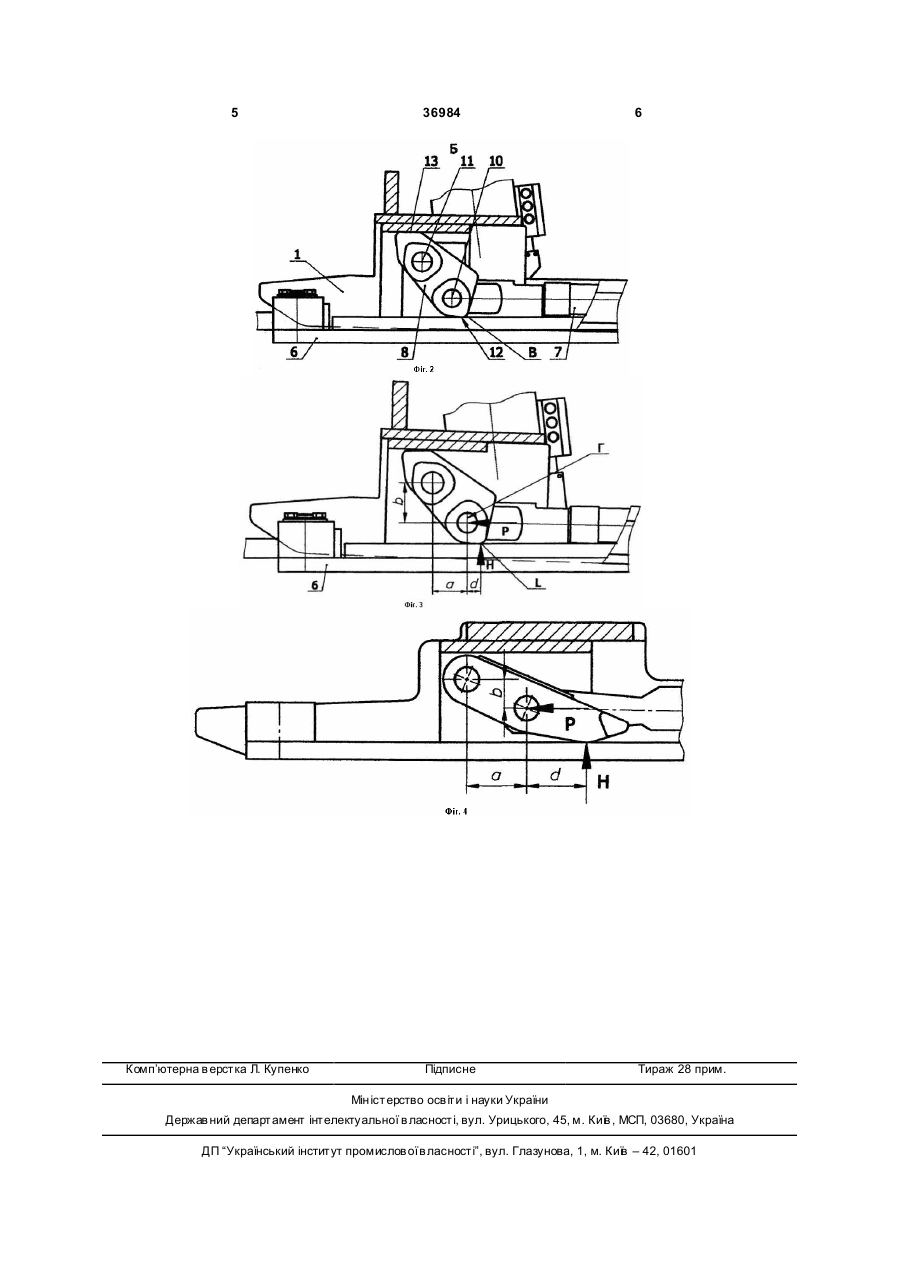

Секція механізованого кріплення, яка містить основу й перекриття, з'єднані між собою захисним перекриттям, а також завальними та забійними гідростояками, механізм переміщення та підйому основи, який складається зі штовхача, гідродомкрата й важеля, при цьому гідродомкрат одним кінцем шарнірно з'єднаний зі штовхачем, а другим кінцем шарнірно з'єднаний з важелем, верхній кінець якого шарнірно з'єднаний з основою, при цьому шарнір з'єднання гідродомкрата з важелем розміщений нижче шарніра з'єднання важеля з основою, важіль виконаний з упорами й поверхнею контакту зі штовхачем на його нижньому кінці, яка відрізняється тим, що лінія контакту важеля зі штовхачем розміщена на відстані d від вертикальної площини, яка проходить через вісь шарніра з'єднання важеля з гідродомкратом, при цьому 0<d<0,4a, де а - відстань між проекціями осей шарнірних з'єднань важеля з основою й гідродомкратом на горизонтальну площину, а упори розміщені на верхньому кінці важеля вище шарніра його з'єднання з основою.

Текст

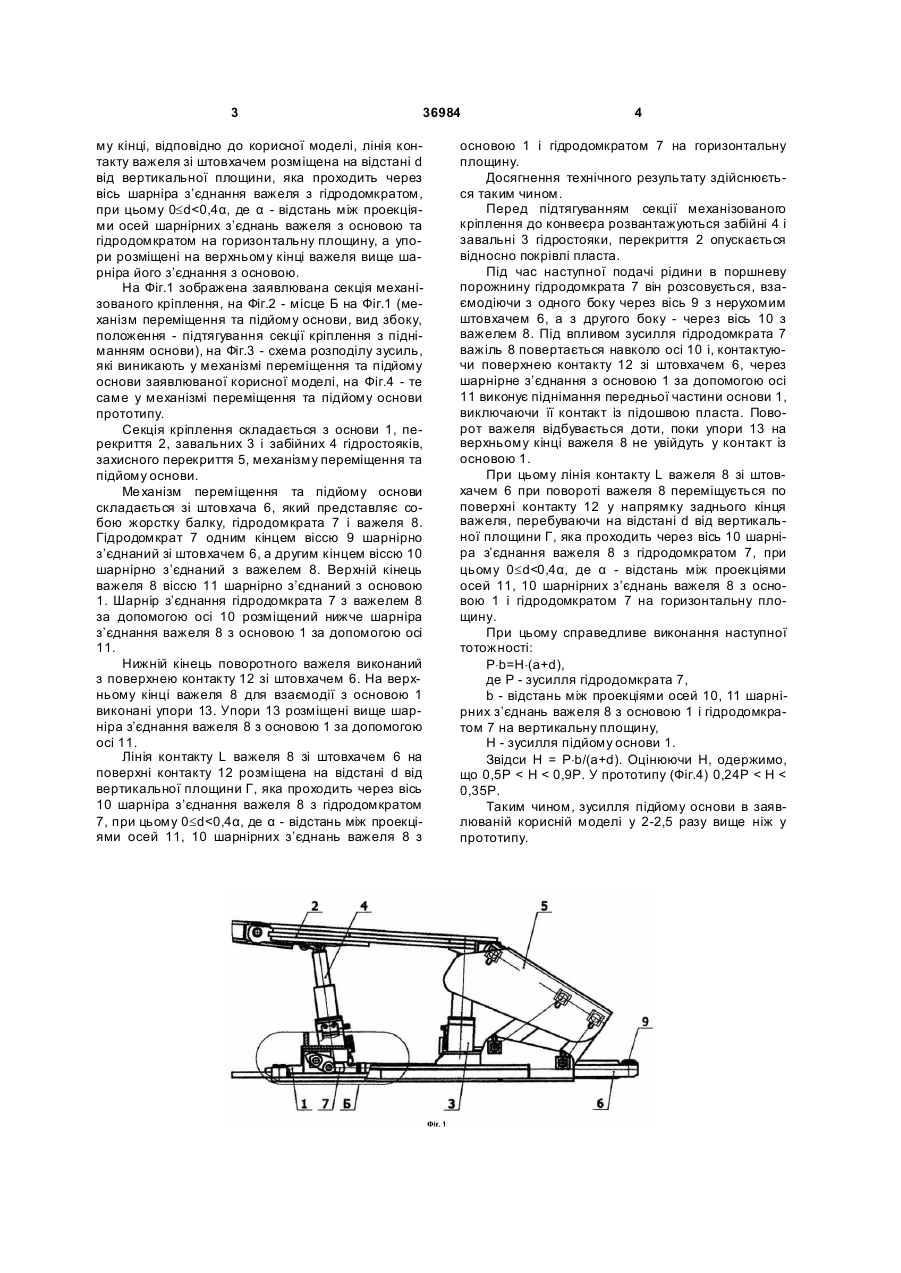

Секція механізованого кріплення, яка містить основу й перекриття, з'єднані між собою захисним перекриттям, а також завальними та забійними гідростояками, механізм переміщення та підйому 3 36984 му кінці, відповідно до корисної моделі, лінія контакту важеля зі штовхачем розміщена на відстані d від вертикальної площини, яка проходить через вісь шарніра з’єднання важеля з гідродомкратом, при цьому 0£d

Дивитися

Додаткова інформація

Назва патенту англійською

Support unit

Автори англійською

Arkhypchyk Oleksii Ivanovych, Andreiev Heorhii Volodymyrovych, Haisynovych Oleksandr Abovych, Kliahin Yurii Vitaliiovych, Kosarev Vasyl Vasyliovych, Kosariev Ivan Vasyliovych, Savchenko Mykhailo Kostiantynovych

Назва патенту російською

Секция механизированной крепи

Автори російською

Архипчик Алексей Иванович, Андреев Георгий Владимирович, Гайсинович Александр Абович, Клягин Юрий Витальевич, Косарев Василий Васильевич, Косарев Иван Васильевич, Савченко Михаил Константинович

МПК / Мітки

МПК: E21D 23/00

Мітки: секція, механізованого, кріплення
