Обертовий випрямляч синхронного генератора

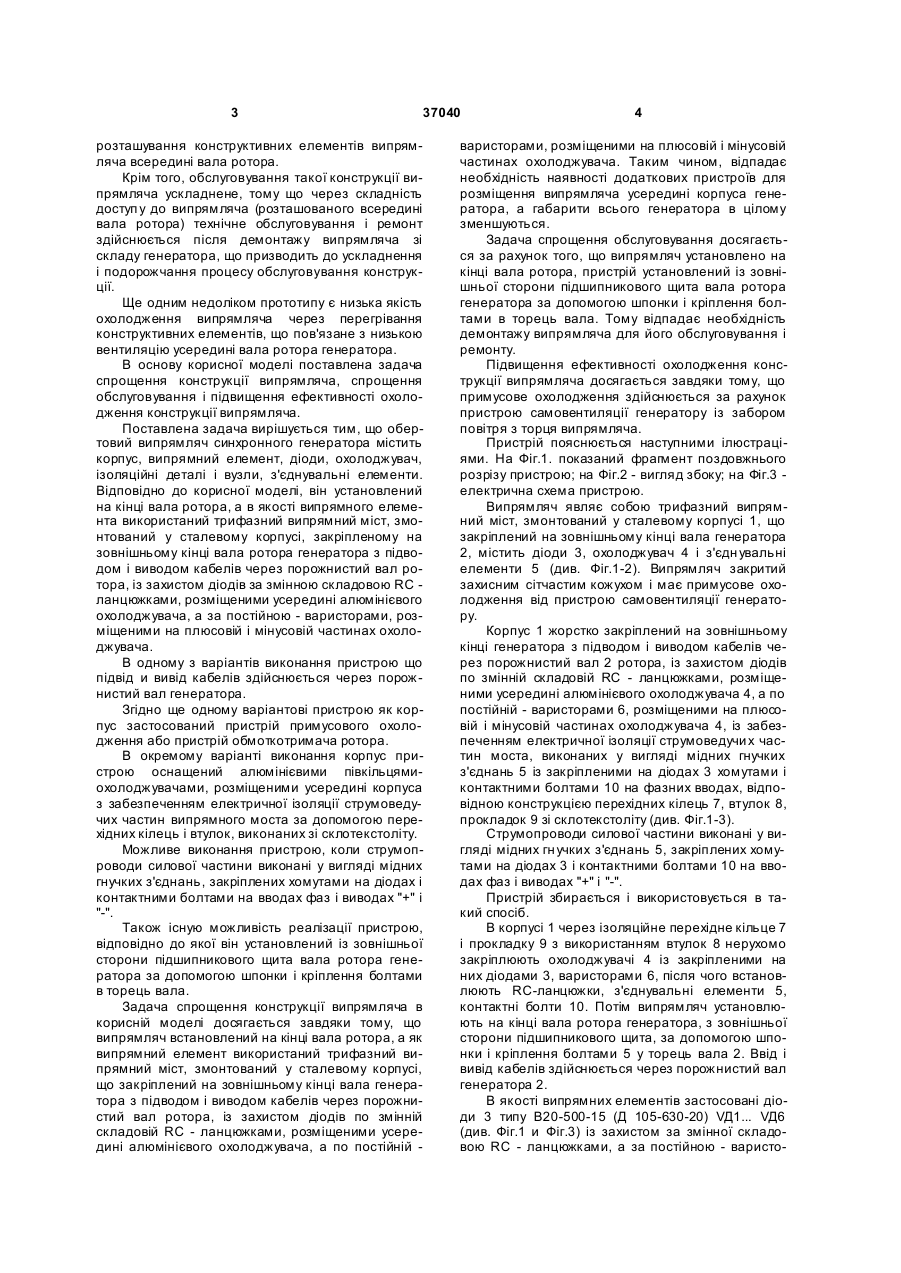

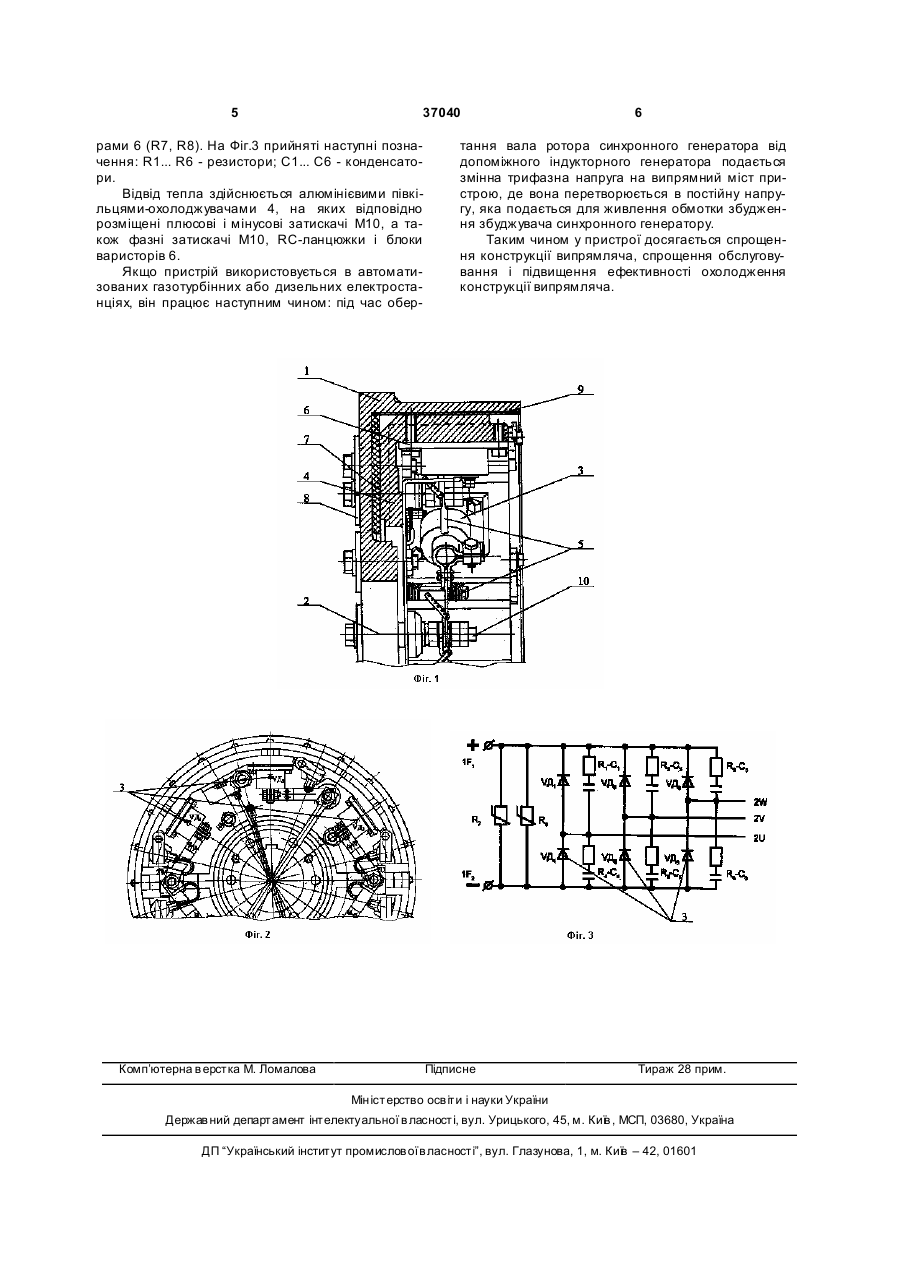

1. Обертовий випрямляч синхронного генератора, що містить корпус, випрямний елемент, діоди, охолоджувач, ізоляційні деталі і вузли, з'єднувальні елементи, який відрізняється тим, що він установлений на кінці вала ротора, а як випрямний елемент використаний трифазний випрямний міст, змонтований у сталевому корпусі, закріпленому на зовнішньому кінці вала ротора генератора з підводом і виводом кабелів через порожнистий вал ротора, із захистом діодів за змінною складовою RC ланцюжками, розміщеними усередині алюмінієвого охолоджувача, а за постійною - варисторами, роз U 2 (19) 1 3 37040 розташування конструктивних елементів випрямляча всередині вала ротора. Крім того, обслуговування такої конструкції випрямляча ускладнене, тому що через складність доступ у до випрямляча (розташованого всередині вала ротора) технічне обслуговування і ремонт здійснюється після демонтажу випрямляча зі складу генератора, що призводить до ускладнення і подорожчання процесу обслуговування конструкції. Ще одним недоліком прототипу є низька якість охолодження випрямляча через перегрівання конструктивних елементів, що пов'язане з низькою вентиляцію усередині вала ротора генератора. В основу корисної моделі поставлена задача спрощення конструкції випрямляча, спрощення обслуговування і підвищення ефективності охолодження конструкції випрямляча. Поставлена задача вирішується тим, що обертовий випрямляч синхронного генератора містить корпус, випрямний елемент, діоди, охолоджувач, ізоляційні деталі і вузли, з'єднувальні елементи. Відповідно до корисної моделі, він установлений на кінці вала ротора, а в якості випрямного елемента використаний трифазний випрямний міст, змонтований у сталевому корпусі, закріпленому на зовнішньому кінці вала ротора генератора з підводом і виводом кабелів через порожнистий вал ротора, із захистом діодів за змінною складовою RC ланцюжками, розміщеними усередині алюмінієвого охолоджувача, а за постійною - варисторами, розміщеними на плюсовій і мінусовій частинах охолоджувача. В одному з варіантів виконання пристрою що підвід и вивід кабелів здійснюється через порож нистий вал генератора. Згідно ще одному варіантові пристрою як корпус застосований пристрій примусового охолодження або пристрій обмоткотримача ротора. В окремому варіанті виконання корпус пристрою оснащений алюмінієвими півкільцямиохолоджувачами, розміщеними усередині корпуса з забезпеченням електричної ізоляції струмоведучих частин випрямного моста за допомогою перехідних кілець і втулок, виконаних зі склотекстоліту. Можливе виконання пристрою, коли струмопроводи силової частини виконані у вигляді мідних гнучких з'єднань, закріплених хомутами на діодах і контактними болтами на вводах фаз і виводах "+" і "-". Також існую можливість реалізації пристрою, відповідно до якої він установлений із зовнішньої сторони підшипникового щита вала ротора генератора за допомогою шпонки і кріплення болтами в торець вала. Задача спрощення конструкції випрямляча в корисній моделі досягається завдяки тому, що випрямляч встановлений на кінці вала ротора, а як випрямний елемент використаний трифазний випрямний міст, змонтований у сталевому корпусі, що закріплений на зовнішньому кінці вала генератора з підводом і виводом кабелів через порожнистий вал ротора, із захистом діодів по змінній складовій RC - ланцюжками, розміщеними усередині алюмінієвого охолоджувача, а по постійній 4 варисторами, розміщеними на плюсовій і мінусовій частинах охолоджувача. Таким чином, відпадає необхідність наявності додаткових пристроїв для розміщення випрямляча усередині корпуса генератора, а габарити всього генератора в цілому зменшуються. Задача спрощення обслуговування досягається за рахунок того, що випрямляч установлено на кінці вала ротора, пристрій установлений із зовнішньої сторони підшипникового щита вала ротора генератора за допомогою шпонки і кріплення болтами в торець вала. Тому відпадає необхідність демонтажу випрямляча для його обслуговування і ремонту. Підвищення ефективності охолодження конструкції випрямляча досягається завдяки тому, що примусове охолодження здійснюється за рахунок пристрою самовентиляції генератору із забором повітря з торця випрямляча. Пристрій пояснюється наступними ілюстраціями. На Фіг.1. показаний фрагмент поздовжнього розрізу пристрою; на Фіг.2 - вигляд збоку; на Фіг.3 електрична схема пристрою. Випрямляч являє собою трифазний випрямний міст, змонтований у сталевому корпусі 1, що закріплений на зовнішньому кінці вала генератора 2, містить діоди 3, охолоджувач 4 і з'єдн увальні елементи 5 (див. Фіг.1-2). Випрямляч закритий захисним сітчастим кожухом і має примусове охолодження від пристрою самовентиляції генератору. Корпус 1 жорстко закріплений на зовнішньому кінці генератора з підводом і виводом кабелів через порожнистий вал 2 ротора, із захистом діодів по змінній складовій RC - ланцюжками, розміщеними усередині алюмінієвого охолоджувача 4, а по постійній - варисторами 6, розміщеними на плюсовій і мінусовій частинах охолоджувача 4, із забезпеченням електричної ізоляції струмоведучи х частин моста, виконаних у вигляді мідних гнучких з'єднань 5 із закріпленими на діодах 3 хомутами і контактними болтами 10 на фазних вводах, відповідною конструкцією перехідних кілець 7, втулок 8, прокладок 9 зі склотекстоліту (див. Фіг.1-3). Струмопроводи силової частини виконані у вигляді мідних гн учких з'єднань 5, закріплених хомутами на діодах 3 і контактними болтами 10 на вводах фаз і виводах "+" і "-". Пристрій збирається і використовується в такий спосіб. В корпусі 1 через ізоляційне перехідне кільце 7 і прокладку 9 з використанням втулок 8 нерухомо закріплюють охолоджувачі 4 із закріпленими на них діодами 3, варисторами 6, після чого встановлюють RC-ланцюжки, з'єднувальні елементи 5, контактні болти 10. Потім випрямляч установлюють на кінці вала ротора генератора, з зовнішньої сторони підшипникового щита, за допомогою шпонки і кріплення болтами 5 у торець вала 2. Ввід і вивід кабелів здійснюється через порожнистий вал генератора 2. В якості випрямних елементів застосовані діоди 3 типу В20-500-15 (Д 105-630-20) VД1... VД6 (див. Фіг.1 и Фіг.3) із захистом за змінної складовою RC - ланцюжками, а за постійною - варисто 5 37040 рами 6 (R7, R8). На Фіг.3 прийняті наступні позначення: R1... R6 - резистори; С1... С6 - конденсатори. Відвід тепла здійснюється алюмінієвими півкільцями-охолоджувачами 4, на яких відповідно розміщені плюсові і мінусові затискачі M10, а також фазні затискачі M10, RC-ланцюжки і блоки варисторів 6. Якщо пристрій використовується в автоматизованих газотурбінних або дизельних електростанціях, він працює наступним чином: під час обер Комп’ютерна в ерстка М. Ломалова 6 тання вала ротора синхронного генератора від допоміжного індукторного генератора подається змінна трифазна напруга на випрямний міст пристрою, де вона перетворюється в постійну напругу, яка подається для живлення обмотки збудження збуджувача синхронного генератору. Таким чином у пристрої досягається спрощення конструкції випрямляча, спрощення обслуговування і підвищення ефективності охолодження конструкції випрямляча. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
