Пристрій для сушіння сільськогосподарських кормів

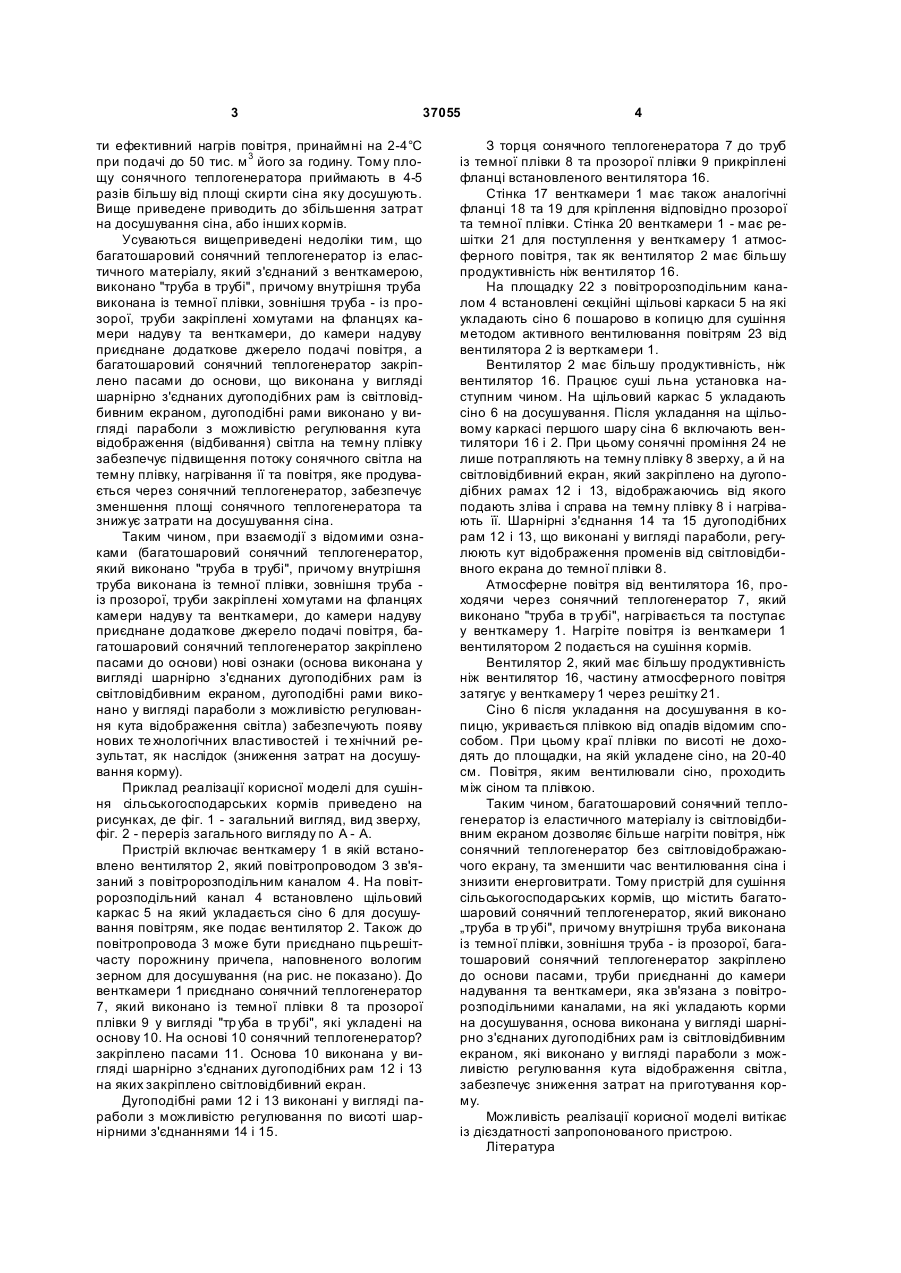

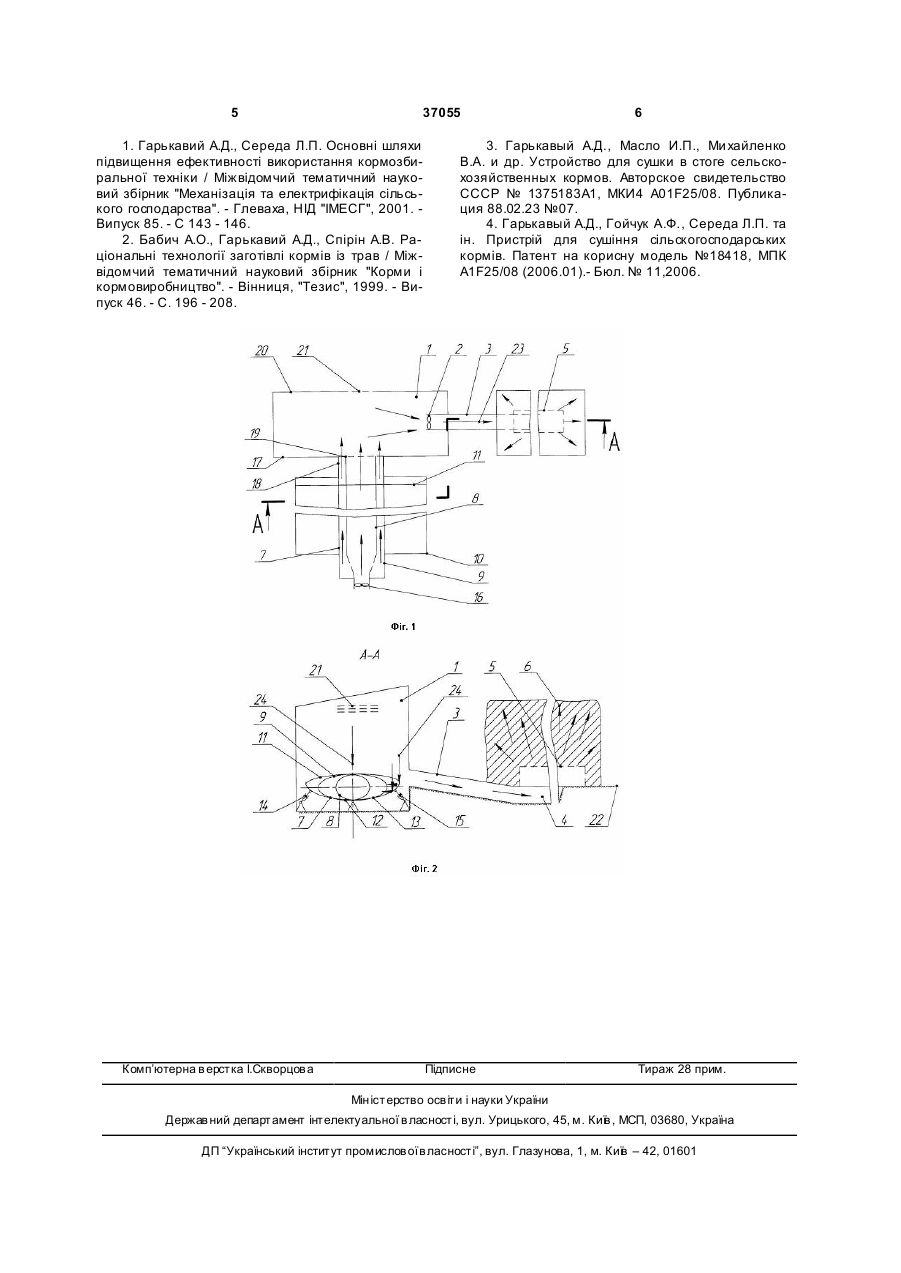

1. Пристрій для сушіння сільськогосподарських кормів, що містить багатошаровий сонячний 3 37055 ти ефективний нагрів повітря, принаймні на 2-4°С при подачі до 50 тис. м 3 його за годину. Тому площу сонячного теплогенератора приймають в 4-5 разів більшу від площі скирти сіна яку досушують. Вище приведене приводить до збільшення затрат на досушування сіна, або інших кормів. Усуваються вищеприведені недоліки тим, що багатошаровий сонячний теплогенератор із еластичного матеріалу, який з'єднаний з венткамерою, виконано "труба в трубі", причому внутрішня труба виконана із темної плівки, зовнішня труба - із прозорої, труби закріплені хомутами на фланцях камери надуву та венткамери, до камери надуву приєднане додаткове джерело подачі повітря, а багатошаровий сонячний теплогенератор закріплено пасами до основи, що виконана у вигляді шарнірно з'єднаних дугоподібних рам із світловідбивним екраном, дугоподібні рами виконано у вигляді параболи з можливістю регулювання кута відображення (відбивання) світла на темну плівку забезпечує підвищення потоку сонячного світла на темну плівку, нагрівання її та повітря, яке продувається через сонячний теплогенератор, забезпечує зменшення площі сонячного теплогенератора та знижує затрати на досушування сіна. Таким чином, при взаємодії з відомими ознаками (багатошаровий сонячний теплогенератор, який виконано "труба в трубі", причому внутрішня труба виконана із темної плівки, зовнішня труба із прозорої, труби закріплені хомутами на фланцях камери надуву та венткамери, до камери надуву приєднане додаткове джерело подачі повітря, багатошаровий сонячний теплогенератор закріплено пасами до основи) нові ознаки (основа виконана у вигляді шарнірно з'єднаних дугоподібних рам із світловідбивним екраном, дугоподібні рами виконано у вигляді параболи з можливістю регулювання кута відображення світла) забезпечують появу нових те хнологічних властивостей і те хнічний результат, як наслідок (зниження затрат на досушування корму). Приклад реалізації корисної моделі для сушіння сільськогосподарських кормів приведено на рисунках, де фіг. 1 - загальний вигляд, вид зверху, фіг. 2 - переріз загального вигляду по А - А. Пристрій включає венткамеру 1 в якій встановлено вентилятор 2, який повітропроводом 3 зв'язаний з повітророзподільним каналом 4. На повітророзподільний канал 4 встановлено щільовий каркас 5 на який укладається сіно 6 для досушування повітрям, яке подає вентилятор 2. Також до повітропровода 3 може бути приєднано пцьрешітчасту порожнину причепа, наповненого вологим зерном для досушування (на рис. не показано). До венткамери 1 приєднано сонячний теплогенератор 7, який виконано із темної плівки 8 та прозорої плівки 9 у вигляді "тр уба в тр убі", які укладені на основу 10. На основі 10 сонячний теплогенератор? закріплено пасами 11. Основа 10 виконана у вигляді шарнірно з'єднаних дугоподібних рам 12 і 13 на яких закріплено світловідбивний екран. Дугоподібні рами 12 і 13 виконані у вигляді параболи з можливістю регулювання по висоті шарнірними з'єднаннями 14 і 15. 4 З торця сонячного теплогенератора 7 до труб із темної плівки 8 та прозорої плівки 9 прикріплені фланці встановленого вентилятора 16. Стінка 17 венткамери 1 має також аналогічні фланці 18 та 19 для кріплення відповідно прозорої та темної плівки. Стінка 20 венткамери 1 - має решітки 21 для поступлення у венткамеру 1 атмосферного повітря, так як вентилятор 2 має більшу продуктивність ніж вентилятор 16. На площадку 22 з повітророзподільним каналом 4 встановлені секційні щільові каркаси 5 на які укладають сіно 6 пошарово в копицю для сушіння методом активного вентилювання повітрям 23 від вентилятора 2 із верткамери 1. Вентилятор 2 має більшу продуктивність, ніж вентилятор 16. Працює суші льна установка наступним чином. На щільовий каркас 5 укладають сіно 6 на досушування. Після укладання на щільовому каркасі першого шару сіна 6 включають вентилятори 16 і 2. При цьому сонячні проміння 24 не лише потрапляють на темну плівку 8 зверху, а й на світловідбивний екран, який закріплено на дугоподібних рамах 12 і 13, відображаючись від якого подають зліва і справа на темну плівку 8 і нагрівають її. Шарнірні з'єднання 14 та 15 дугоподібних рам 12 і 13, що виконані у вигляді параболи, регулюють кут відображення променів від світловідбивного екрана до темної плівки 8. Атмосферне повітря від вентилятора 16, проходячи через сонячний теплогенератор 7, який виконано "труба в тр убі", нагрівається та поступає у венткамеру 1. Нагріте повітря із венткамери 1 вентилятором 2 подається на сушіння кормів. Вентилятор 2, який має більшу продуктивність ніж вентилятор 16, частину атмосферного повітря затягує у венткамеру 1 через решітку 21. Сіно 6 після укладання на досушування в копицю, укривається плівкою від опадів відомим способом. При цьому краї плівки по висоті не доходять до площадки, на якій укладене сіно, на 20-40 см. Повітря, яким вентилювали сіно, проходить між сіном та плівкою. Таким чином, багатошаровий сонячний теплогенератор із еластичного матеріалу із світловідбивним екраном дозволяє більше нагріти повітря, ніж сонячний теплогенератор без світловідображаючого екрану, та зменшити час вентилювання сіна і знизити енерговитрати. Тому пристрій для сушіння сільськогосподарських кормів, що містить багатошаровий сонячний теплогенератор, який виконано „труба в тр убі", причому внутрішня труба виконана із темної плівки, зовнішня труба - із прозорої, багатошаровий сонячний теплогенератор закріплено до основи пасами, труби приєднанні до камери надування та венткамери, яка зв'язана з повітророзподільними каналами, на які укладають корми на досушування, основа виконана у вигляді шарнірно з'єднаних дугоподібних рам із світловідбивним екраном, які виконано у ви гляді параболи з можливістю регулювання кута відображення світла, забезпечує зниження затрат на приготування корму. Можливість реалізації корисної моделі витікає із дієздатності запропонованого пристрою. Література 5 37055 1. Гарькавий А.Д., Середа Л.П. Основні шляхи підвищення ефективності використання кормозбиральної техніки / Міжвідомчий тематичний науковий збірник "Механізація та електрифікація сільського господарства". - Глеваха, НІД "ІМЕСГ", 2001. Випуск 85. - С 143 - 146. 2. Бабич А.О., Гарькавий А.Д., Спірін А.В. Раціональні технології заготівлі кормів із трав / Міжвідомчий тематичний науковий збірник "Корми і кормовиробництво". - Вінниця, "Тезис", 1999. - Випуск 46. - С. 196 - 208. Комп’ютерна в ерстка І.Скворцов а 6 3. Гарькавый А.Д., Масло И.П., Ми хайленко В.А. и др. Устройство для сушки в стоге сельскохозяйственных кормов. Авторское свидетельство СССР № 1375183А1, МКИ4 A01F25/08. Публикация 88.02.23 №07. 4. Гарькавый А.Д., Гойчук А.Ф., Середа Л.П. та ін. Пристрій для сушіння сільскогосподарських кормів. Патент на корисну модель №18418, МПК A1F25/08 (2006.01).- Бюл. № 11,2006. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
