Установка для сушіння сільськогосподарських продуктів

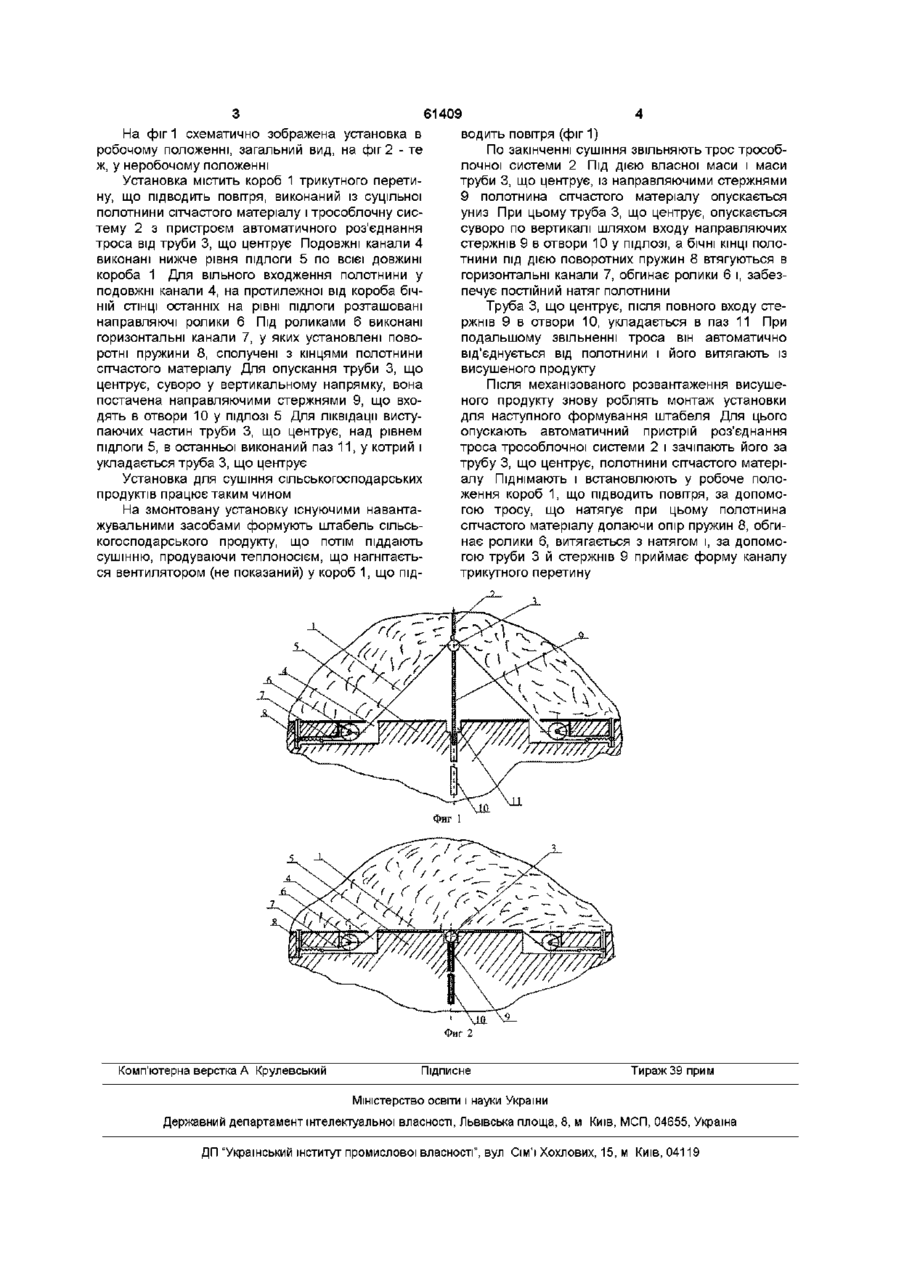

Установка для сушіння сільськогосподарських продуктів, що містить установлений на ПІДЛОЗІ короб трикутного перерізу, що підводить повітря, трособлочну систему з пристроєм для автоматичного роз'єднання троса і короба і канали, які вико Винахід відноситься до пристроїв для сушіння сільськогосподарської продукції в сховищах Відома установка для сушіння сільськогосподарських продуктів, що містить повітряпідводящий короб трикутного перетину із шарнірноз'єднуваними сітчастими бічними стінками і трособлочну систему з автоматичним роз'єднанням троса від короба, що підводить повітря (А с СРСР №1253494 МПК A01F25/08, 1986, Б И №32) Недоліками установки є складність конструкції і монтажу, обумовлена ПОСТІЙНІСТЮ монтажу бічних стінок і їхньої наявності під колесами транспортних засобів при розвантаженні висушеного продукту, що знижує також експлуатаційну надійність через можливі поломки сітчастих стінок Найбільш близької до запропонованого винаходу є установка для сушіння сільськогосподарських продуктів, що містить установлений на підлогу короб трикутного перетину, що підводить повітря, трособлочну систему з пристроєм для автоматичного роз'єднання троса від короба і канали, які виконані нижче рівня підлоги по обох сторонах від короба з роликами на бічній СТІНЦІ ( А С СРСР №1420321 МПК F26B9/06, A01F25/08, 1988, Б И №32) Недоліком установки є складність конструкції, що погіршує умови експлуатації і, як слідство, низька експлуатаційна надійність установки В основу винаходу покладено задачу вдосконалення установки для сушіння сільськогосподарських продуктів, в якої завдяки виконання короба, що підводить повітря із суцільної полотнини сітча нані нижче рівня підлоги по обох сторонах від короба з роликами на бічній СТІНЦІ, яка відрізняється тим, що короб виконаний із суцільного полотнища сітчастого матеріалу, має центруючу трубу для з'єднання з трособлочною системою і направляючими стержнями, причому КІНЦІ сітчастого матеріалу через ролики, які розташовані на протилежній від короба бічній СТІНЦІ каналів, зв'язані з поворотними пружинами, встановленими в каналах, а в ПІДЛОЗІ виконано паз для укладання центруючої труби і отвори для входу направляючих стержнів стого матеріалу, який має трубу, що центрує і направляючими стержнями, спрощується конструкція і поліпшуються умови и експлуатації Поставлена задача вирішується тим, що в установці для сушіння сільськогосподарських продуктів, що містить установлений на підлогу короб трикутного перетину, що підводить повітря, трособлочну систему з пристроєм для автоматичного роз'єднання троса від короба і канали, які виконані нижче рівня підлоги по обох сторонах від короба з роликами на бічній СТІНЦІ, ВІДПОВІДНО ДО винаходу короб виконаний із суцільної полотнини сітчастого матеріалу, який має трубу, що центрує, для з'єднання з трособлочною системою і направляючими стержнями, причому КІНЦІ сітчастого матеріалу через ролики, які розташовані на протилежної від короба бічній СТІНЦІ каналів, пов'язані з поворотними пружинами, встановленими в каналах, а в ПІДЛОЗІ виконано паз для укладки труби, що центрує, і отвори для входу направляючих стержнів Таке виконання установки не потребує застосування складних кінематичних з'єднань стінок короба з ПІДПІЛЬНИМИ каналами і козирками, установленими над рівнем підлоги Ліквідація виступаючих частин короба, що підводить повітря, над поверхнею підлоги в запропонованій установці покращує умови и експлуатації, а також підвищує продуктивність розвантажувальних робіт, без ризику ушкодження короба, що підводить повітря, виконаного із суцільної полотнини сітчастого матеріалу о (О 61409 На фіг 1 схематично зображена установка в водить повітря (фіг 1) робочому положенні, загальний вид, на фіг 2 - те По закінченні сушіння звільняють трос трособж, у неробочому положенні лочної системи 2 Під ДІЄЮ власної маси і маси труби 3, що центрує, із направляючими стержнями Установка містить короб 1 трикутного перети9 полотнина сітчастого матеріалу опускається ну, що підводить повітря, виконаний із суцільної униз При цьому труба 3, що центрує, опускається полотнини сітчастого матеріалу і трособлочну сиссуворо по вертикалі шляхом входу направляючих тему 2 з пристроєм автоматичного роз'єднання стержнів 9 в отвори 10 у ПІДЛОЗІ, а бічні КІНЦІ ПОЛОтроса від труби 3, що центрує Подовжні канали 4 ТНИНИ ПІД дією поворотних пружин 8 втягуються в виконані нижче рівня підлоги 5 по всієї довжині горизонтальні канали 7, обгинає ролики 6 і, забезкороба 1 Для вільного входження полотнини у печує постійний натяг полотнини подовжні канали 4, на протилежної від короба бічній СТІНЦІ останніх на рівні підлоги розташовані Труба 3, що центрує, після повного входу стенаправляючі ролики 6 Під роликами 6 виконані ржнів 9 в отвори 10, укладається в паз 11 При горизонтальні канали 7, у яких установлені повоподальшому звільненні троса він автоматично ротні пружини 8, сполучені з кінцями полотнини від'єднується від полотнини і його витягають із сітчастого матеріалу Для опускання труби 3, що висушеного продукту центрує, суворо у вертикальному напрямку, вона Після механізованого розвантаження висушепостачена направляючими стержнями 9, що вхоного продукту знову роблять монтаж установки дять в отвори 10 у ПІДЛОЗІ 5 Для ліквідації вистудля наступного формування штабеля Для цього паючих частин труби 3, що центрує, над рівнем опускають автоматичний пристрій роз'єднання підлоги 5, в останньої виконаний паз 11, у котрий і троса трособлочної системи 2 і зачіпають його за укладається труба 3, що центрує трубу 3, що центрує, полотнини сітчастого матеріалу Піднімають і встановлюють у робоче полоУстановка для сушіння сільськогосподарських ження короб 1, що підводить повітря, за допомопродуктів працює таким чином гою тросу, що натягує при цьому полотнина На змонтовану установку існуючими навантасітчастого матеріалу долаючи опір пружин 8, обгижувальними засобами формують штабель сільсьнає ролики 6, витягається з натягом і, за допомокогосподарського продукту, що потім піддають гою труби 3 й стержнів 9 приймає форму каналу сушінню, продуваючи теплоносієм, що нагнітаєтьтрикутного перетину ся вентилятором (не показаний) у короб 1, що під Фиг 2 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
