Пристрій для утворення гомогенної суміші противодокристалізаційної присадки в авіаційному паливі

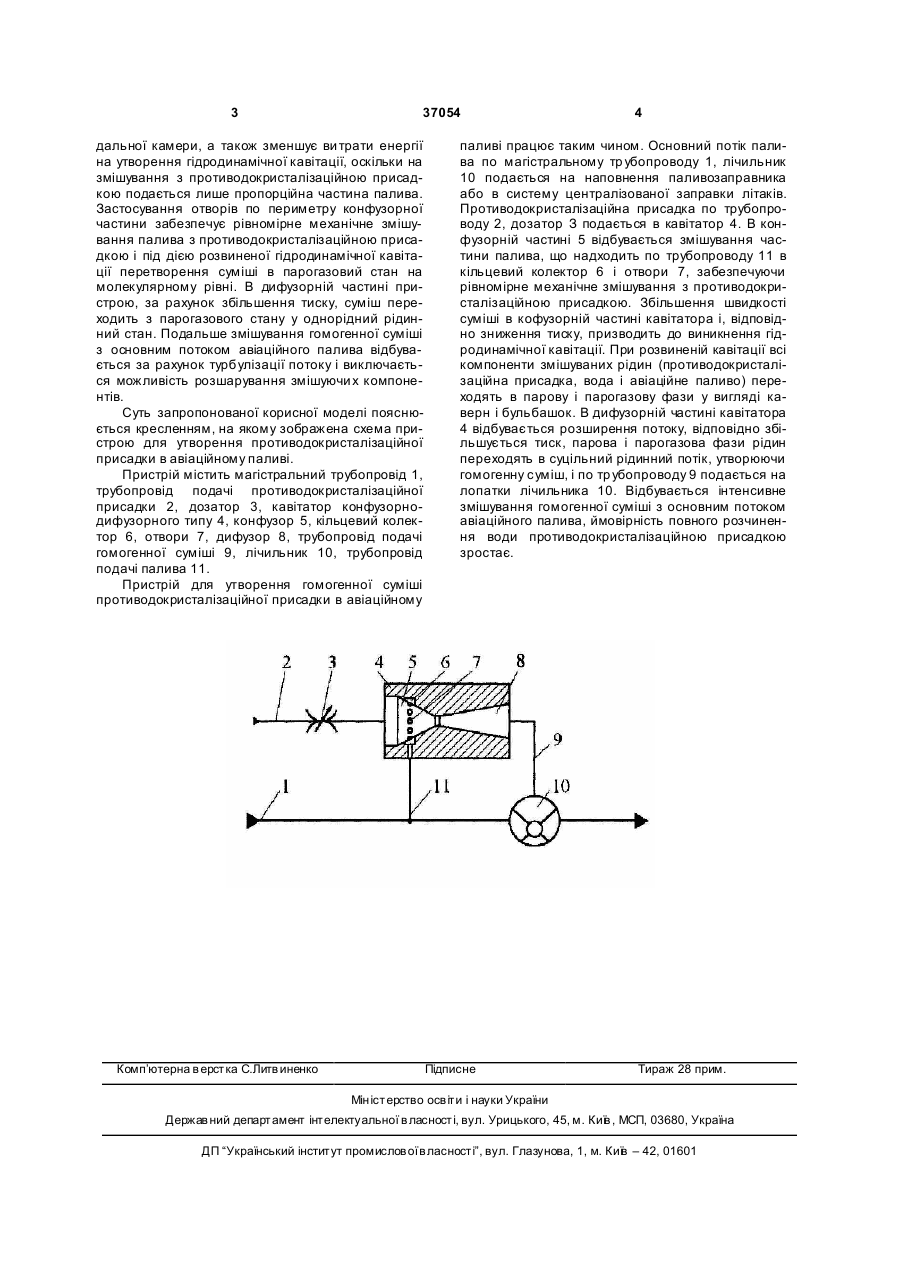

Пристрій для утворення гомогенної суміші противодокристалізаційної присадки в авіаційному паливі, що містить кавітатор конфузорно-дифузорного типу, кільцевий колектор, який відрізняється тим, що по потоку встановлено конфузор з отворами по периметру, циліндричну частину, дифузор, де змішування противодокристалізаційної присадки з пропорційною частиною палива здійснюється гідродинамічною кавітацією. (19) (21) u200808870 (22) 07.07.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) ЛАНЕЦЬКИЙ ВАСИЛЬ ГРИГОРОВИЧ, UA, ПУЗІК СЕРГІЙ ОЛЕКСІЙОВИЧ, UA, ПУЗІК ОЛЕКСІЙ СЕРГІЙОВИЧ, UA, ЛІПКО ОЛЕКСІЙ ІГОРОВИЧ, UA, ЛІПКО ДМИТРО ОЛЕГОВИЧ, U A (73) ЛАНЕЦЬКИЙ ВАСИЛЬ ГРИГОРОВИЧ, UA, ПУЗІК СЕРГІЙ ОЛЕКСІЙОВИЧ, UA, ПУЗІК ОЛЕКСІЙ СЕРГІЙОВИЧ, UA, ЛІПКО ОЛЕКСІЙ ІГОРОВИЧ, UA, ЛІПКО ДМИТРО ОЛЕГОВИЧ, U A 3 37054 дальної камери, а також зменшує ви трати енергії на утворення гідродинамічної кавітації, оскільки на змішування з противодокристалізаційною присадкою подається лише пропорційна частина палива. Застосування отворів по периметру конфузорної частини забезпечує рівномірне механічне змішування палива з противодокристалізаційною присадкою і під дією розвиненої гідродинамічної кавітації перетворення суміші в парогазовий стан на молекулярному рівні. В дифузорній частині пристрою, за рахунок збільшення тиску, суміш переходить з парогазового стану у однорідний рідинний стан. Подальше змішування гомогенної суміші з основним потоком авіаційного палива відбувається за рахунок турбулізації потоку і виключається можливість розшарування змішуючи х компонентів. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема пристрою для утворення противодокристалізаційної присадки в авіаційному паливі. Пристрій містить магістральний трубопровід 1, трубопровід подачі противодокристалізаційної присадки 2, дозатор 3, кавітатор конфузорнодифузорного типу 4, конфузор 5, кільцевий колектор 6, отвори 7, дифузор 8, трубопровід подачі гомогенної суміші 9, лічильник 10, трубопровід подачі палива 11. Пристрій для утворення гомогенної суміші противодокристалізаційної присадки в авіаційному Комп’ютерна в ерстка C.Литв иненко 4 паливі працює таким чином. Основний потік палива по магістральному тр убопроводу 1, лічильник 10 подається на наповнення паливозаправника або в систему централізованої заправки літаків. Противодокристалізаційна присадка по трубопроводу 2, дозатор З подається в кавітатор 4. В конфузорній частині 5 відбувається змішування частини палива, що надходить по трубопроводу 11 в кільцевий колектор 6 і отвори 7, забезпечуючи рівномірне механічне змішування з противодокристалізаційною присадкою. Збільшення швидкості суміші в кофузорній частині кавітатора і, відповідно зниження тиску, призводить до виникнення гідродинамічної кавітації. При розвиненій кавітації всі компоненти змішуваних рідин (противодокристалізаційна присадка, вода і авіаційне паливо) переходять в парову і парогазову фази у вигляді каверн і бульбашок. В дифузорній частині кавітатора 4 відбувається розширення потоку, відповідно збільшується тиск, парова і парогазова фази рідин переходять в суцільний рідинний потік, утворюючи гомогенну суміш, і по тр убопроводу 9 подається на лопатки лічильника 10. Відбувається інтенсивне змішування гомогенної суміші з основним потоком авіаційного палива, ймовірність повного розчинення води противодокристалізаційною присадкою зростає. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
