Опалювальний твердопаливний котел-плита

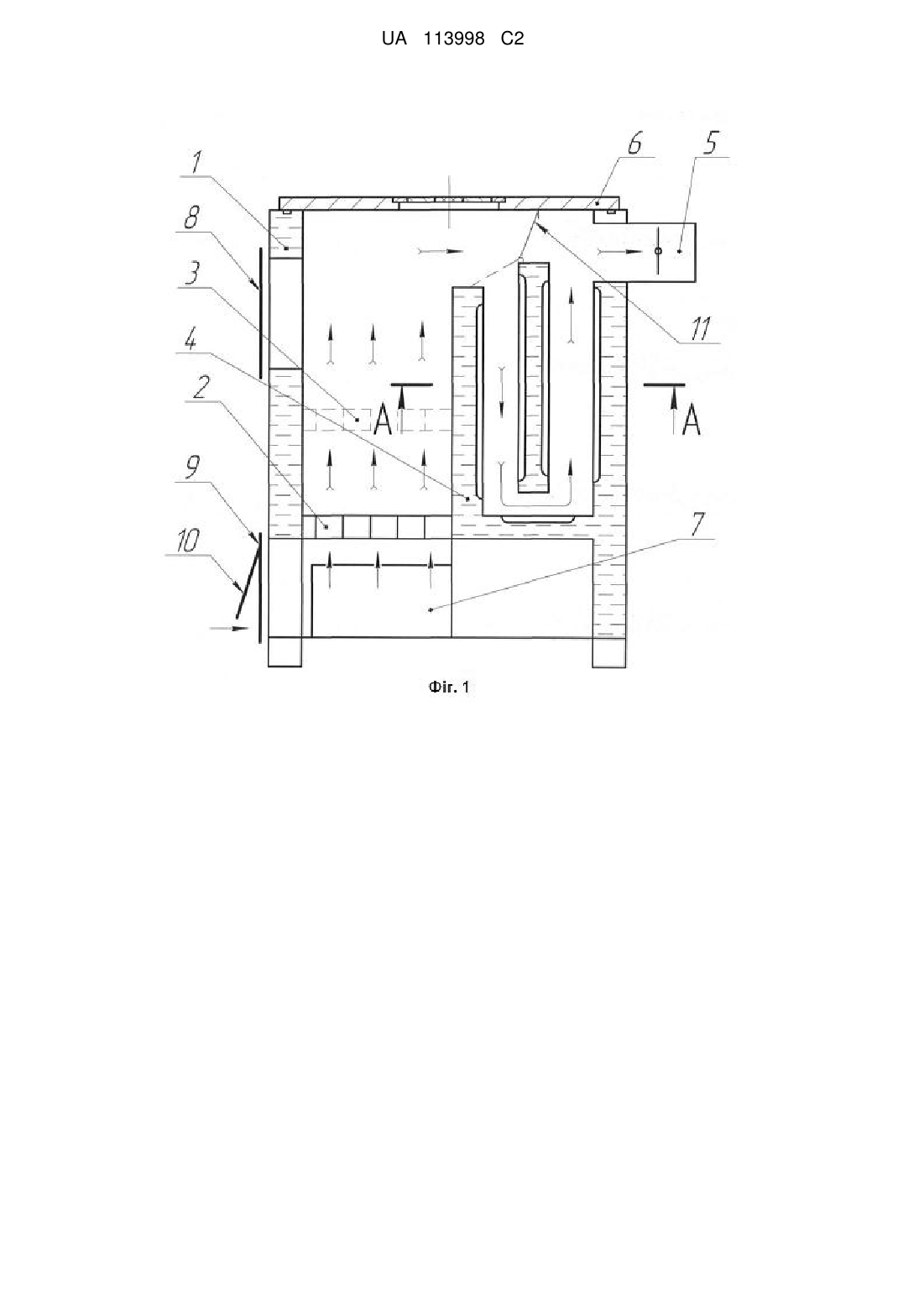

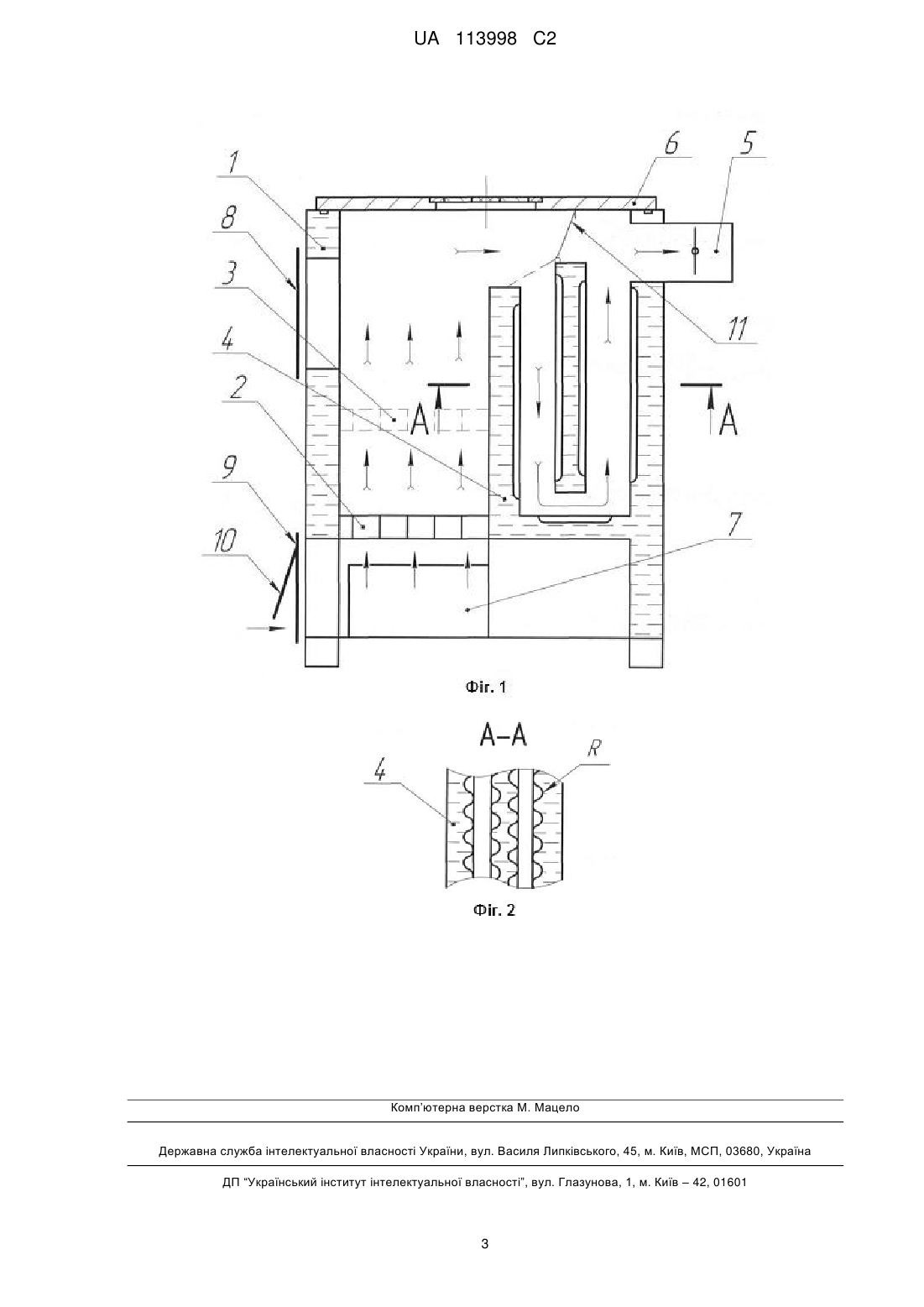

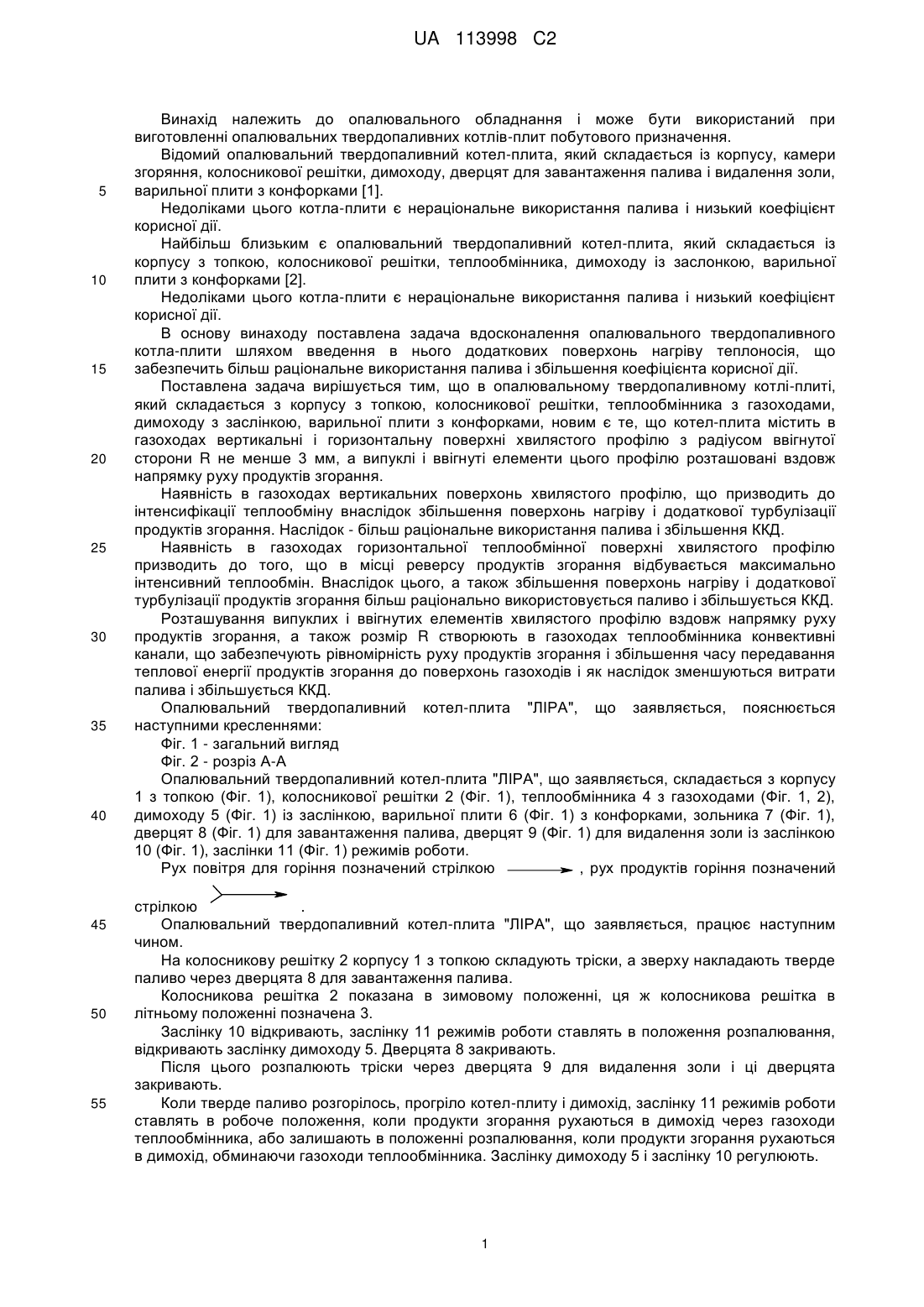

Реферат: Опалювальний твердопаливний котел-плита складається з корпусу з топкою, колосникової решітки, теплообмінника з газоходами, димоходу з заслінкою, варильної плити з конфорками. Котел-плита містить в газоходах вертикальні і горизонтальну поверхні хвилястого профілю з радіусом ввігнутої сторони R не менше 3 мм. Випуклі і ввігнуті елементи цього профілю розташовані вздовж напрямку руху продуктів згорання. Забезпечується більш раціональне використання палива і збільшення коефіцієнта корисної дії. UA 113998 C2 (12) UA 113998 C2 UA 113998 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до опалювального обладнання і може бути використаний при виготовленні опалювальних твердопаливних котлів-плит побутового призначення. Відомий опалювальний твердопаливний котел-плита, який складається із корпусу, камери згоряння, колосникової решітки, димоходу, дверцят для завантаження палива і видалення золи, варильної плити з конфорками [1]. Недоліками цього котла-плити є нераціональне використання палива і низький коефіцієнт корисної дії. Найбільш близьким є опалювальний твердопаливний котел-плита, який складається із корпусу з топкою, колосникової решітки, теплообмінника, димоходу із заслонкою, варильної плити з конфорками [2]. Недоліками цього котла-плити є нераціональне використання палива і низький коефіцієнт корисної дії. В основу винаходу поставлена задача вдосконалення опалювального твердопаливного котла-плити шляхом введення в нього додаткових поверхонь нагріву теплоносія, що забезпечить більш раціональне використання палива і збільшення коефіцієнта корисної дії. Поставлена задача вирішується тим, що в опалювальному твердопаливному котлі-плиті, який складається з корпусу з топкою, колосникової решітки, теплообмінника з газоходами, димоходу з заслінкою, варильної плити з конфорками, новим є те, що котел-плита містить в газоходах вертикальні і горизонтальну поверхні хвилястого профілю з радіусом ввігнутої сторони R не менше 3 мм, а випуклі і ввігнуті елементи цього профілю розташовані вздовж напрямку руху продуктів згорання. Наявність в газоходах вертикальних поверхонь хвилястого профілю, що призводить до інтенсифікації теплообміну внаслідок збільшення поверхонь нагріву і додаткової турбулізації продуктів згорання. Наслідок - більш раціональне використання палива і збільшення ККД. Наявність в газоходах горизонтальної теплообмінної поверхні хвилястого профілю призводить до того, що в місці реверсу продуктів згорання відбувається максимально інтенсивний теплообмін. Внаслідок цього, а також збільшення поверхонь нагріву і додаткової турбулізації продуктів згорання більш раціонально використовується паливо і збільшується ККД. Розташування випуклих і ввігнутих елементів хвилястого профілю вздовж напрямку руху продуктів згорання, а також розмір R створюють в газоходах теплообмінника конвективні канали, що забезпечують рівномірність руху продуктів згорання і збільшення часу передавання теплової енергії продуктів згорання до поверхонь газоходів і як наслідок зменшуються витрати палива і збільшується ККД. Опалювальний твердопаливний котел-плита "ЛІРА", що заявляється, пояснюється наступними кресленнями: Фіг. 1 - загальний вигляд Фіг. 2 - розріз А-А Опалювальний твердопаливний котел-плита "ЛІРА", що заявляється, складається з корпусу 1 з топкою (Фіг. 1), колосникової решітки 2 (Фіг. 1), теплообмінника 4 з газоходами (Фіг. 1, 2), димоходу 5 (Фіг. 1) із заслінкою, варильної плити 6 (Фіг. 1) з конфорками, зольника 7 (Фіг. 1), дверцят 8 (Фіг. 1) для завантаження палива, дверцят 9 (Фіг. 1) для видалення золи із заслінкою 10 (Фіг. 1), заслінки 11 (Фіг. 1) режимів роботи. Рух повітря для горіння позначений стрілкою , рух продуктів горіння позначений стрілкою . Опалювальний твердопаливний котел-плита "ЛІРА", що заявляється, працює наступним чином. На колосникову решітку 2 корпусу 1 з топкою складують тріски, а зверху накладають тверде паливо через дверцята 8 для завантаження палива. Колосникова решітка 2 показана в зимовому положенні, ця ж колосникова решітка в літньому положенні позначена 3. Заслінку 10 відкривають, заслінку 11 режимів роботи ставлять в положення розпалювання, відкривають заслінку димоходу 5. Дверцята 8 закривають. Після цього розпалюють тріски через дверцята 9 для видалення золи і ці дверцята закривають. Коли тверде паливо розгорілось, прогріло котел-плиту і димохід, заслінку 11 режимів роботи ставлять в робоче положення, коли продукти згорання рухаються в димохід через газоходи теплообмінника, або залишають в положенні розпалювання, коли продукти згорання рухаються в димохід, обминаючи газоходи теплообмінника. Заслінку димоходу 5 і заслінку 10 регулюють. 1 UA 113998 C2 5 10 Готувати їжу можливо при будь-якому положенні заслінки 11 режимів роботи, на опалення котел-плита працює тільки при робочому положенні цієї заслінки. Регулювання подачі повітря в зону горіння відбувається залежно від температури води на подачі з котла. Введення додаткових поверхонь нагріву теплоносія в газоходах за допомогою вертикальних і горизонтальної поверхонь хвилястого профілю з радіусом ввігнутої сторони R не менше 3 мм, а випуклі і ввігнуті елементи цього профілю розташовані вздовж напрямку руху продуктів згорання підвищує теплопередачу через внутрішні металеві стінки. Таким чином, запровадження опалювального твердопаливного котла-плити "ЛІРА" дозволить більш раціонально використовувати паливо і збільшити коефіцієнт корисної дії. ПРИКЛАД КОНКРЕНТНОГО ВИКОРИСТАННЯ Котел-плита, що заявляється, був випробуваний в лабораторних умовах на антрациті. Було відмічено зменшення температури вихідних газів з 220-250 °C до 160-180 °C, збільшення коефіцієнта корисної дії з 70-75 % до 80-85 %. 15 Джерела інформації: 1. Котли-плити твердопаливні "Клівер-18П". м. Красний Луч, Луганська обл. 2. Котли-плити твердопаливні "Калвіс-4". ТОВ "Волинь-Калвіс" по патенту на корисну модель РФ № 121039, опубл. 10.10.2012. 20 ФОРМУЛА ВИНАХОДУ 25 Опалювальний твердопаливний котел-плита, який складається з корпусу з топкою, колосникової решітки, теплообмінника з газоходами, димоходу з заслінкою, варильної плити з конфорками, який відрізняється тим, що котел-плита містить в газоходах вертикальні і горизонтальну поверхні хвилястого профілю з радіусом ввігнутої сторони R не менше 3 мм, а випуклі і ввігнуті елементи цього профілю розташовані вздовж напрямку руху продуктів згорання. 2 UA 113998 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
