Пристрій для подачі качанів кукурудзи
Номер патенту: 59303
Опубліковано: 15.08.2003
Автори: Панасюк Світлана Григорівна, Фесенко Ольга Олександрівна, Дідух Володимир Федорович, Голячук Сергій Євгенович, Кужель Емма Вікторівна
Формула / Реферат
1. Пристрій для подачі качанів кукурудзи, що містить завантажувальний бункер та засіб для орієнтованої видачі качанів, що розміщений під бункером, який відрізняється тим, що в бункері розміщений обладнаний зсередини вібраторами порожнинний конус, а засіб для орієнтованої видачі качанів виконаний у вигляді барабана з шарнірно закріпленими на його поверхні вилками-захватами, при цьому барабан змонтований з можливістю зустрічного обертання з пружно-гнучким валиком з дисковими різаками по його поверхні та пружинами стиску між дисковими різаками, а осі кріплення барабана і валика розміщенні в одній горизонтальній площині, крім того, під барабаном та пружно-гнучким валиком встановлено транспортуючий засіб.
2. Пристрій за п. 1, який відрізняється тим, що на зовнішній поверхні бункера встановлені додаткові вібратори, при цьому вібратори у порожнині вертикального конуса та зовнішній поверхні бункера розміщені по спіральних траєкторіях.
3. Пристрій за пп-1,2, який відрізняється тим, що на зовнішній поверхні бункера над його нижнім отвором розміщений відбивач, а цей отвір зрізаний під кутом до горизонталі.

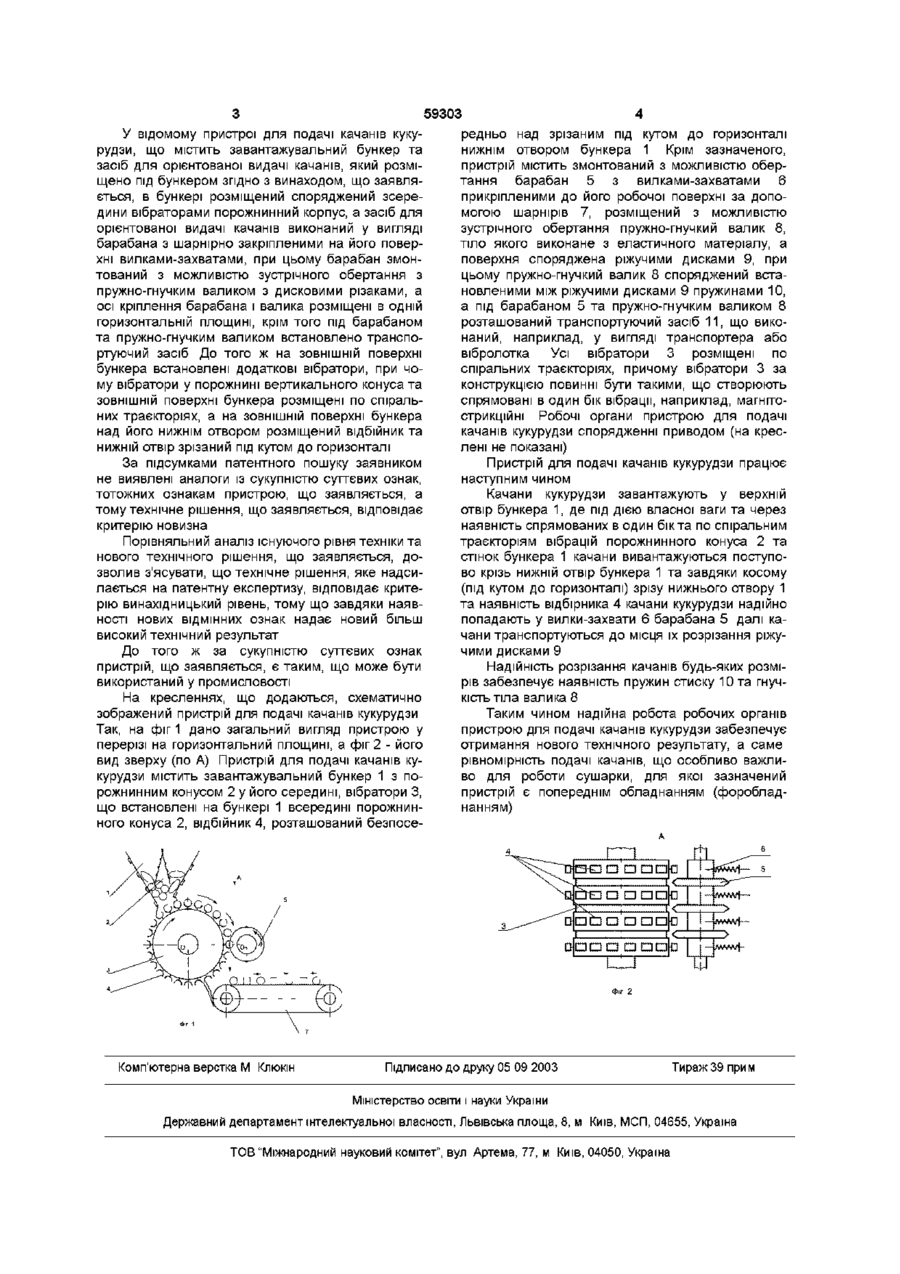

Текст
1 Пристрій для подачі качанів кукурудзи, що містить завантажувальний бункер та засіб для орієнтованої видачі качанів, що розміщений під бункером, який відрізняється тим, що в бункері розміщений обладнаний зсередини вібраторами порожнинний конус, а засіб для орієнтованої видачі качанів виконаний у вигляді барабана з шарнірно закріпленими на його поверхні вилками захватами, при цьому барабан змонтований з можливістю зустрічного обертання з пружногнучким валиком з дисковими різаками по його поверхні та пружинами стиску між дисковими різаками, а осі кріплення барабана і валика розміщенні в одній горизонтальній площині, крім того, під барабаном та пружно-гнучким валиком встановлено транспортуючий засіб 2 Пристрій за п 1, який відрізняється тим, що на ЗОВНІШНІЙ поверхні бункера встановлені додаткові вібратори, при цьому вібратори у порожнині вертикального конуса та ЗОВНІШНІЙ поверхні бункера розміщені по спіральних траєкторіях 3 Пристрій за пп-1,2, який відрізняється тим, що на ЗОВНІШНІЙ поверхні бункера над його нижнім отвором розміщений відбивач, а цей отвір зрізаний під кутом до горизонталі Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний переважно як форобладнання для сушіння кукурудзи та для її обмолоту Відомий пристрій для орієнтованої подачі качанів, що містить завантажувальний бункер виконаний у вигляді перекинутої піраміди, планчатий вивантажувальний елеватор, над яким встановлений валик, розміщений під верхнім кінцем планчатого елеватора скочуючий лоток, а також встановлена поздовжньо напрямку руху качанів, як мінімум, одна пара вальців, зсунутих одна відносно одної за висотою та нахилом в бік вивантажувального кінця пристрою, при цьому пристрій споряджений приводом робочих органів [Див пат США 3113574, Мкп 130-5, 1963р] Недоліком такого пристрою є низька надійність рівномірної поштучної подачі качанів кукурудзи через форму планок вивантажувального елеватора та крок їх розстановки, які не узгоджуються з розмірною характеристикою качанів вигляді перекинутої піраміди з завантажувальним отвором в и верхній частині завантажувальний бункер, протилежні стінки якого обладнані планчатими транспортерами, а також засобом для орієнтованої видачі качанів, що виконаний у вигляді планчатого вивантажувального елеватора з округленими планками, валика з гвинтової навивкою, розміщеною над вивантажувальним елеватором, скочуючого лотку, звуженого в бік подачі качанів і пари гладких вальців, зсунутих один відносно одного по висоті [Див АС СРСР №1076023 Мкл А01Р25/18, 1984р] Суттєвим недоліком пристрою є ненадійність його роботи через можливість забивання отвору бункера качанами, а також нерівномірність подачі качанів через його вірність скату вниз качанів по заокруглених планках елеватора Завданням, на вирішення якого спрямований винахід, є зміна конструкції пристрою для отримання нового технічного результату, що полягає у забезпеченні рівномірної подачі качанів Поставлене завдання вирішується наступним чином Найбільш близьким за технічною суттю до пристрою, що заявляється, є пристрій для орієнтованої подачі качанів, який містить виконаний у СО о со о> ю 59303 У відомому пристрої для подачі качанів кукурудзи, що містить завантажувальний бункер та засіб для орієнтованої видачі качанів, який розміщено під бункером згідно з винаходом, що заявляється, в бункері розміщений споряджений зсередини вібраторами порожнинний корпус, а засіб для орієнтованої видачі качанів виконаний у вигляді барабана з шарнірно закріпленими на його поверхні вилками-захватами, при цьому барабан змонтований з можливістю зустрічного обертання з пружно-гнучким валиком з дисковими різаками, а осі кріплення барабана і валика розміщені в одній горизонтальній площині, крім того під барабаном та пружно-гнучким валиком встановлено транспортуючий засіб До того ж на ЗОВНІШНІЙ поверхні бункера встановлені додаткові вібратори, при чому вібратори у порожнині вертикального конуса та ЗОВНІШНІЙ поверхні бункера розміщені по спіральних траєкторіях, а на ЗОВНІШНІЙ поверхні бункера над його нижнім отвором розміщений відбійник та нижній отвір зрізаний під кутом до горизонталі редньо над зрізаним під кутом до горизонталі нижнім отвором бункера 1 Крім зазначеного, пристрій містить змонтований з можливістю обертання барабан 5 з вилками-захватами 6 прикріпленими до його робочої поверхні за допомогою шарнірів 7, розміщений з можливістю зустрічного обертання пружно-гнучкий валик 8, тіло якого виконане з еластичного матеріалу, а поверхня споряджена ріжучими дисками 9, при цьому пружно-гнучкий валик 8 споряджений встановленими між ріжучими дисками 9 пружинами 10, а під барабаном 5 та пружно-гнучким валиком 8 розташований транспортуючий засіб 11, що виконаний, наприклад, у вигляді транспортера або вібролотка Усі вібратори 3 розміщені по спіральних траєкторіях, причому вібратори 3 за конструкцією повинні бути такими, що створюють спрямовані в один бік вібрації, наприклад, магнітострикційні Робочі органи пристрою для подачі качанів кукурудзи спорядженні приводом (на креслені не показані) За підсумками патентного пошуку заявником не виявлені аналоги із сукупністю суттєвих ознак, тотожних ознакам пристрою, що заявляється, а тому технічне рішення, що заявляється, відповідає критерію новизна Порівняльний аналіз існуючого рівня техніки та нового технічного рішення, що заявляється, дозволив з'ясувати, що технічне рішення, яке надсилається на патентну експертизу, відповідає критерію винахідницький рівень, тому що завдяки наявності нових ВІДМІННИХ ознак надає новий більш високий технічний результат До того ж за сукупністю суттєвих ознак пристрій, що заявляється, є таким, що може бути використаний у промисловості На кресленнях, що додаються, схематично зображений пристрій для подачі качанів кукурудзи Так, на фіг 1 дано загальний вигляд пристрою у перерізі на горизонтальний площині, а фіг 2 - його вид зверху (по А) Пристрій для подачі качанів кукурудзи містить завантажувальний бункер 1 з порожнинним конусом 2 у його середині, вібратори З, що встановлені на бункері 1 всередині порожнинного конуса 2, відбійник 4, розташований безпосе Пристрій для подачі качанів кукурудзи працює наступним чином Качани кукурудзи завантажують у верхній отвір бункера 1, де під дією власної ваги та через наявність спрямованих в один бікта по спіральним траєкторіям вібрацій порожнинного конуса 2 та стінок бункера 1 качани вивантажуються поступово крізь нижній отвір бункера 1 та завдяки косому (під кутом до горизонталі) зрізу нижнього отвору 1 та наявність відбірника 4 качани кукурудзи надійно попадають у вилки-захвати 6 барабана 5 далі качани транспортуються до місця їх розрізання ріжучими дисками 9 Надійність розрізання качанів будь-яких розмірів забезпечує наявність пружин стиску Ю т а гнучкість тіла валика 8 Таким чином надійна робота робочих органів пристрою для подачі качанів кукурудзи забезпечує отримання нового технічного результату, а саме рівномірність подачі качанів, що особливо важливо для роботи сушарки, для якої зазначений пристрій є попереднім обладнанням (форобладнанням) Г~1 п'п дрррр Комп'ютерна верстка М Клюкш сю|о сю|о Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
