Шестеренна гідромашина

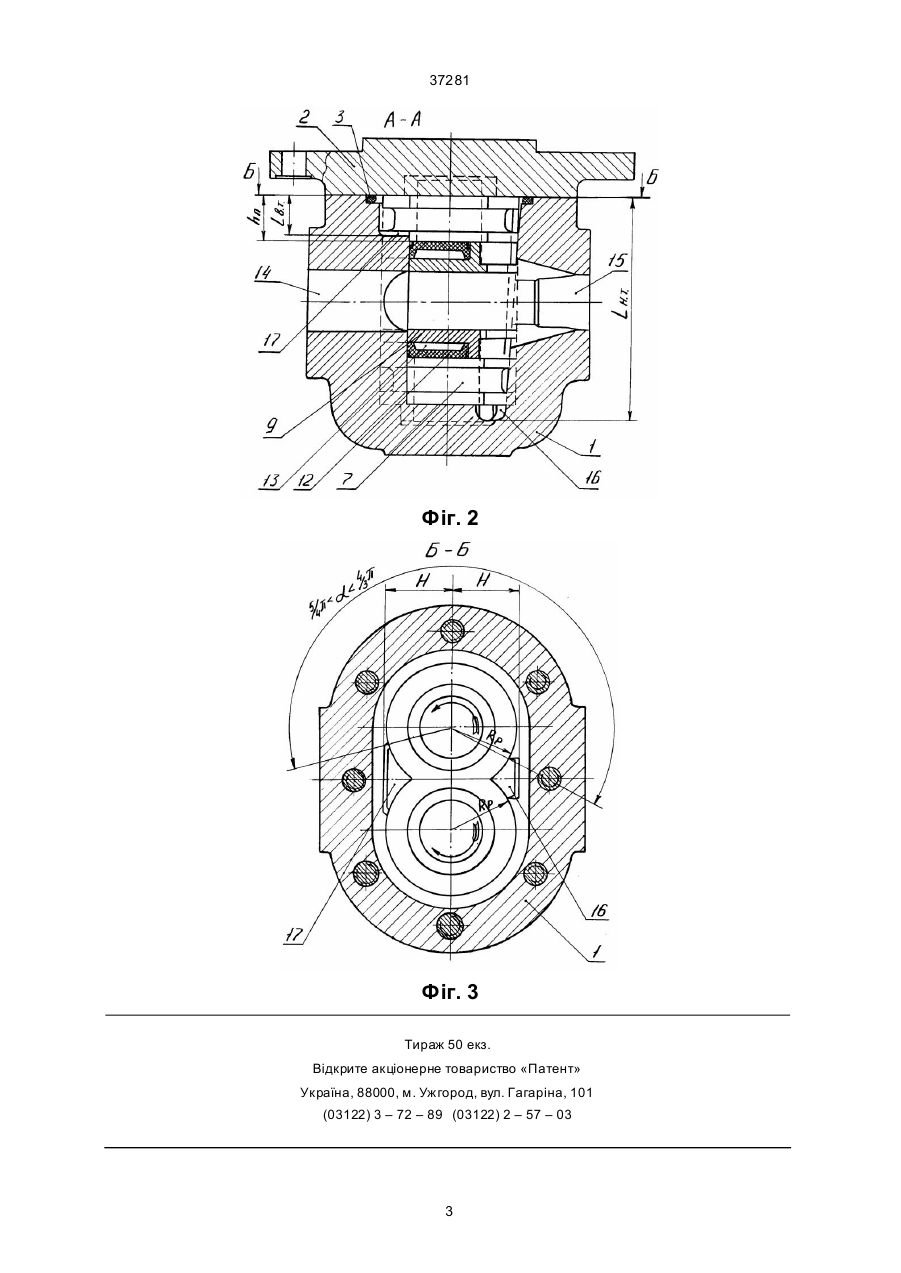

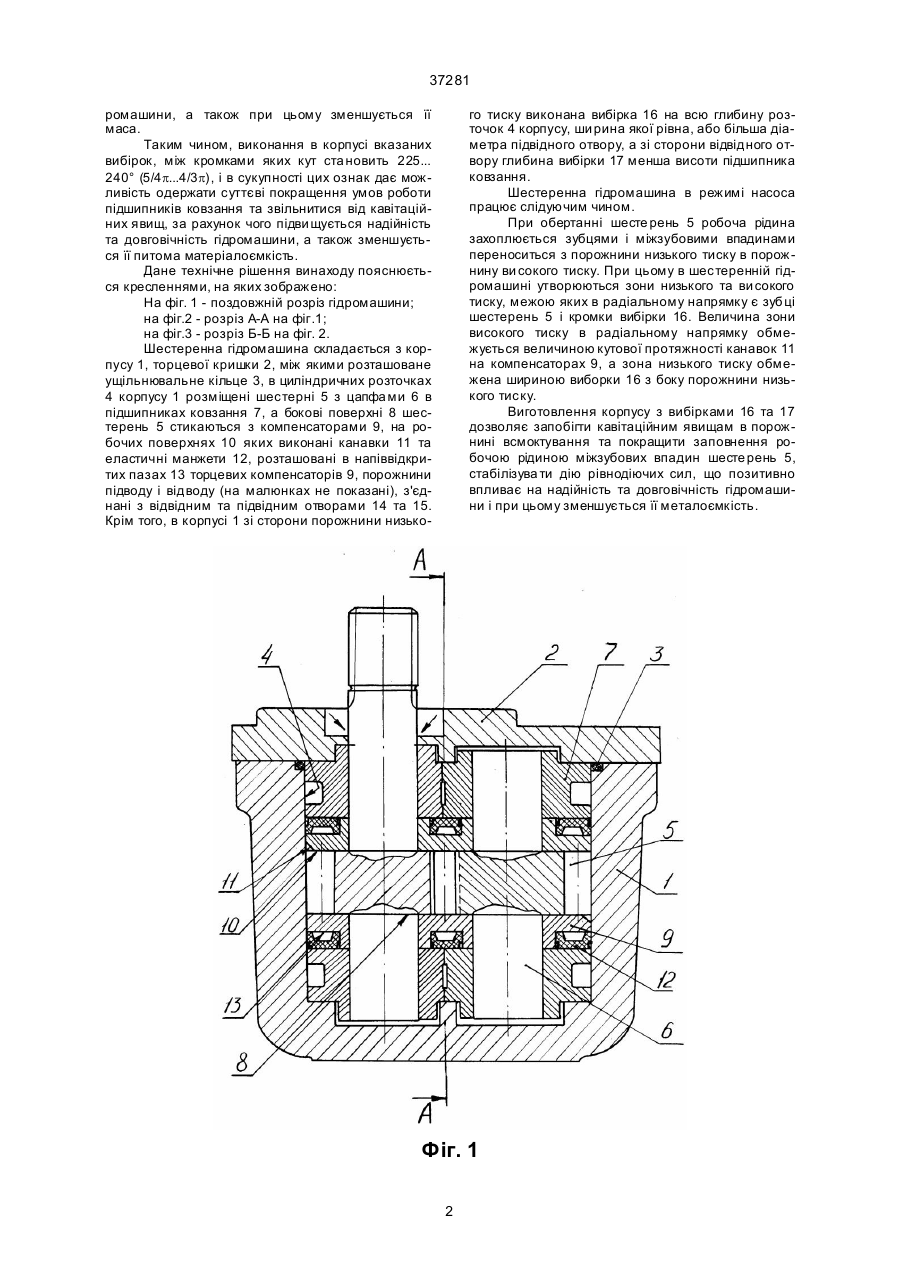

Шестеренна гідромашина, що складена із корпусу з торцевою кришкою, між якими є ущільнювальне кільце, а в циліндричних розточках корпусу розміщені шестерні з цапфами, які обертаються в підшипниках ковзання, і між торцями зубчати х вінців і підшипників встановлені торцеві компенсатори, на неробочих поверхнях яких вико нані напіввідкриті пази, де розміщені еластичні манжети і є порожнини високого і низького тиску, які з’єднані з підвідним і відвідним отворами, а в корпусі зі сторони підвідного отвору виконана вибірка, яка відрізняється тим, що в корпусі з обох сторін в січній площині, яка проходить через підвідний і відвідний отвори поздовж корпусу, виконані вибірки на відстані менше радіуса вибірки під ущільнювальне кільце та діаметра самого ущільнювального кільця, причому зі сторони підвідного отвору вибірка виконана на всю глибину розточок корпусу, а зі сторони відвідного отвору вибірка виконана глибиною менше висоти підшипника ковзання і ширина її виконана з таким розрахунком, що в радіанній мірі кут між кромками обох вибірок знаходиться в проміжку між 4/3p та 5/4p. В.Ш. При здійсненні винаходу за умови виконання вибірки в корпусі зі сторони підвідного отвору на всю гли бину розто чок покращуєть ся заповнення міжзубових порожнин, що позбавляє виникнення кавітації при роботі гідромашини, зокрема, на максимальній частоті обертання. Введення вибірки в корпусі зі сторони відвідного отвору тільки на глибину менше висоти підшипників ковзання здійснює інтенсивне їх омивання зовнішньої сторони з відводом від них тепла робочою рідиною, за рахунок чого підвищується надійність та довго вічність гід 37281 (11) UA зменшуєть ся маса корпусу та гідромашини в цілому. Поставлене завдання вирішується за рахунок того, що ви бірки розташова ні симетрично відносно осі симетрії, яка знаходиться в січній площині, що проходить че рез центри підвідного та відвідного отворів корпусу, причому вибірки прямокутної форми виконуються до ущільнювального кільця з боку підвідного отвору на всю глибину розточок корпусу, а з бо ку відвідного отвору - на глибину менше висоти підшипників ковзання та між кромками вказаних ви борок утворюється кут з оптимальною величиною в радіанній мірі обчислення більше 5/4 p та 4/3 p. (19) Винахід відноситься до машинобудування, зокрема до шестеренних гідромашин, та може бути ви користаний в гідросистемах різного призначення. Відома шестеренна гідромашина, яка складається з корпусу з тор цевою кришкою, ущільнювального кільця, а в циліндричних розточках розташовують ся шестерні, підшипники ковзання та торцеві компенсатори і еластичні манжети, причому в корпусі зі сторони підвідного отвору ви конана вибірка з обмеженими розмірами [1]. Недоліком вказаної гідромашини є те, що за рахунок тертя цапф шестерень підшипники надмірно нагріваються, а відведення тепла ускладнюється та, крім цього, при виконанні несиметричної виборки з боку підвідного отвору має місце явище кавітації потоку робочої рідини, що негативно впливає на надійність та довговічність гідромашини, яка має зайву ва гу. Задачею винаходу є підвищення надійності, довговічності та зменшення металоємкості, що досягаються за рахунок виконання вибірок в корпусі зі сторони підвідного та відвідного отворів, що впливають на інтенсивність омивання та охолодження робочою рідиною підшипників ковзання, в яких обертаються цапфи шестерень, і разом з тим (13) C2 ____________________ 37281 ромашини, а також при цьому зменшується її маса. Таким чином, виконання в корпусі вказаних вибірок, між кромками яких кут ста новить 225... 240° (5/4p...4/3p), і в сукупності цих ознак дає можливість одержати суттєві покращення умов роботи підшипників ковзання та звільнитися від кавітаційних явищ, за рахунок чого підви щується надійність та довговічність гідромашини, а також зменшується її питома матеріалоємкість. Дане технічне рішення винаходу пояснюється кресленнями, на яких зображено: На фіг. 1 - поздовжній розріз гідромашини; на фіг.2 - розріз А-А на фіг.1; на фіг.3 - розріз Б-Б на фіг. 2. Шестеренна гідромашина складається з корпусу 1, торцевої кришки 2, між якими розташоване ущільнювальне кільце 3, в циліндричних розточках 4 корпусу 1 розміщені шестерні 5 з цапфа ми 6 в підшипниках ковзання 7, а бокові поверхні 8 шестерень 5 стикаються з компенсаторами 9, на робочих поверхнях 10 яких виконані канавки 11 та еластичні манжети 12, розташовані в напіввідкритих пазах 13 торцевих компенсаторів 9, порожнини підводу і відводу (на малюнках не показані), з'єднані з відвідним та підвідним отворами 14 та 15. Крім того, в корпусі 1 зі сторони порожнини низько го тиску виконана вибірка 16 на всю глибину розточок 4 корпусу, ши рина якої рівна, або більша діаметра підвідного отвору, а зі сторони відвідного отвору глибина вибірки 17 менша висоти підшипника ковзання. Шестеренна гідромашина в режимі насоса працює слідуючим чином. При обертанні шесте рень 5 робоча рідина захоплюється зубцями і міжзубовими впадинами переноситься з порожнини низького тиску в порож нину ви сокого тиску. При цьому в шестеренній гідромашині утворюються зони низького та ви сокого тиску, межою яких в радіальному напрямку є зубці шестерень 5 і кромки вибірки 16. Величина зони високого тиску в радіальному напрямку обмежується величиною кутової протяжності канавок 11 на компенсаторах 9, а зона низького тиску обмежена шириною виборки 16 з боку порожнини низького тиску. Виготовлення корпусу з вибірками 16 та 17 дозволяє запобігти кавітаційним явищам в порожнині всмоктування та покращити заповнення робочою рідиною міжзубових впадин шесте рень 5, стабілізува ти дію рівнодіючих сил, що позитивно впливає на надійність та довговічність гідромашини і при цьому зменшується її металоємкість. Фіг. 1 2 37281 Фіг. 2 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
