Давач сигналів ядерного магнітного резонансу
Номер патенту: 37292
Опубліковано: 25.11.2008
Автори: Хандожко Олександр Григорович, Слинько Євген Іларіонович, Верига Андрій Дмитрович, Браїловський Володимир Васильович
Формула / Реферат
Давач сигналів ядерного магнітного резонансу, що складається з коливального контуру з резонуючою речовиною та генератора високочастотних коливань на польовому транзисторі, який відрізняється тим, що він додатково містить холлівський перетворювач, причому перетворювач струмовими виводами ввімкнений у витокове коло польового транзистора, а холлівські виводи є сигнальними.
Текст

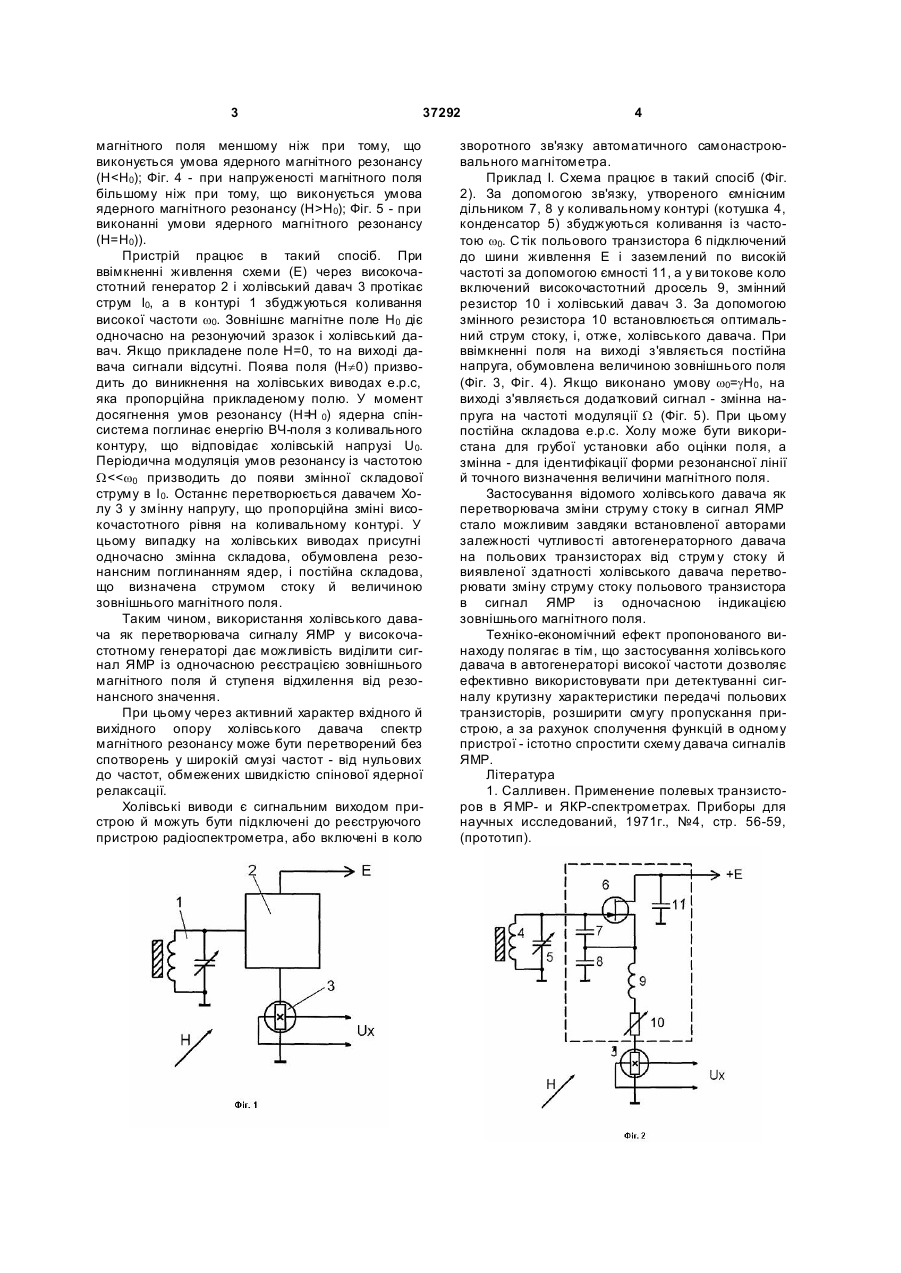

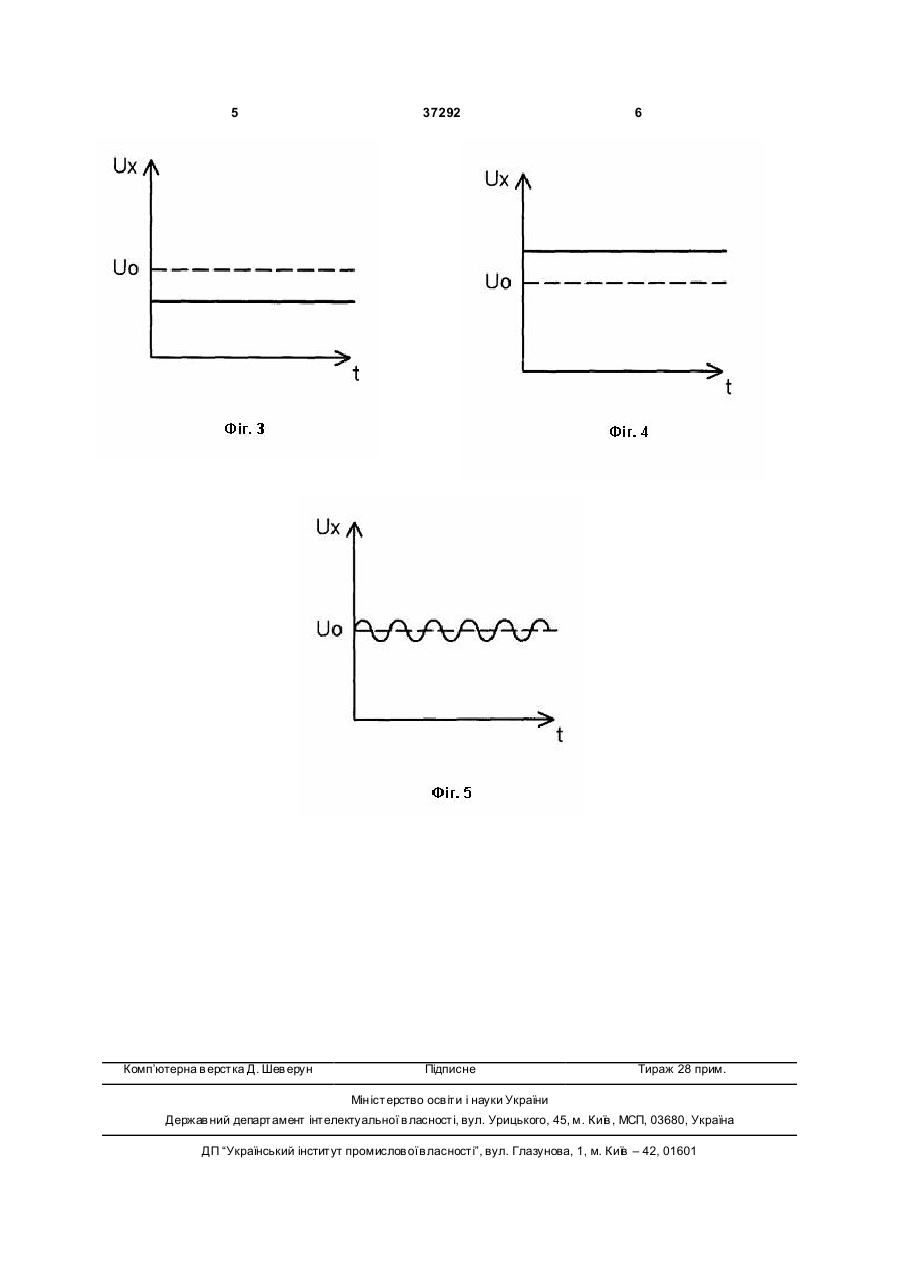

Давач сигналів ядерного магнітного резонансу, що складається з коливального контур у з резонуючою речовиною та генератора високочастотних коливань на польовому транзисторі, який відрізняє ться тим, що він додатково містить холлівський перетворювач, причому перетворювач струмовими виводами ввімкнений у витокове коло польового транзистора, а холлівські виводи є сигнальними. (19) (21) u200807002 (22) 20.05.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) БРАЇЛОВСЬКИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, UA, ВЕРИГА АНДРІЙ ДМИТРОВИЧ, UA, СЛИНЬКО ЄВГЕН ІЛАРІОНОВИЧ, U A, ХАНДОЖКО ОЛЕКСАНДР ГРИГОРОВИЧ, UA (73) ЧЕРНІВЕЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ ФЕДЬКОВИЧА, U A 3 37292 магнітного поля меншому ніж при тому, що виконується умова ядерного магнітного резонансу (НН0); Фіг. 5 - при виконанні умови ядерного магнітного резонансу (Н= Н0)). Пристрій працює в такий спосіб. При ввімкненні живлення схеми (Е) через високочастотний генератор 2 і холівський давач 3 протікає струм І0, а в контурі 1 збуджуються коливання високої частоти w0. Зовнішнє магнітне поле Н0 діє одночасно на резонуючий зразок і холівський давач. Якщо прикладене поле Н=0, то на виході давача сигнали відсутні. Поява поля (Н¹0) призводить до виникнення на холівських виводах е.р.с, яка пропорційна прикладеному полю. У момент досягнення умов резонансу (Н=Н 0) ядерна спінсистема поглинає енергію ВЧ-поля з коливального контуру, що відповідає холівській напрузі U0. Періодична модуляція умов резонансу із частотою W
ДивитисяДодаткова інформація
Назва патенту англійськоюIndicator of signals of nuclear magnetic resonance
Автори англійськоюBrailovskyi Volodymyr Vasyliovych, Veryha Andrii Dmytrovych, Slynko Yevhen Ilarionovych, Khandozhko Oleksandr Hryhorovych
Назва патенту російськоюДатчик сигналов ядерного магнитного резонанса
Автори російськоюБраиловский Владимир Васильевич, Верига Андрей Дмитриевич, Слынько Евгений Илларионович, Хандожко Александр Григорьевич
МПК / Мітки
МПК: G01N 24/00
Мітки: магнітного, ядерного, давач, сигналів, резонансу
Код посилання
<a href="https://ua.patents.su/3-37292-davach-signaliv-yadernogo-magnitnogo-rezonansu.html" target="_blank" rel="follow" title="База патентів України">Давач сигналів ядерного магнітного резонансу</a>
Спосіб діагностики оборотності ішемії з використанням ядерного магнітного резонансу
Номер патенту: 55675
Опубліковано: 15.04.2003
Автори: Попандопуло Андрій Генадійович, Родін Юрій Володимирович, Пічка Віталій Володимирович, Дехтярь Сергей Євгенович, Коновалова Катерина Олександрівна, Штутін Олексій Анатолійович
МПК: A61B 5/055
Мітки: спосіб, діагностики, використанням, магнітного, ішемії, ядерного, резонансу, оборотності
Формула / Реферат:
Спосіб діагностики оборотності ішемії з використанням ядерного магнітного резонансу (ЯМР) - дослідження, який включає впровадження порівняння рівнів, який відрізняється тим, що впроваджують порівняння рівнів вільної рідини у ішемізованій тканині в перед - і післяопераційних періодах з використанням ЯМР – дослідження.
Давач магнітного поля індуктивного типу
Номер патенту: 3455
Опубліковано: 15.11.2004
Автори: Гоблик Віктор Васильович, Яковенко Євгенія Ігорівна
МПК: G01R 33/24
Мітки: індуктивного, давач, типу, магнітного, поля
Формула / Реферат:
Давач магнітного поля індуктивного типу, що складається з коаксіальної лінії з екрануючим покриттям та детекторного діода, який відрізняється тим, що додатково містить котушку та діелектричний стрижень з поглинаючим покриттям, причому котушка виконана з витками, відстань між якими менше 0,1 довжини хвилі для відповідної робочої частоти, вздовж її осі розташований детекторний діод, екрануюче покриття коаксіальної лінії та поглинаюче покриття...
Мікроелектронний оптичний давач
Номер патенту: 44001
Опубліковано: 15.01.2002
Автори: Осадчук Олександр Володимирович, Осадчук Володимир Степанович
МПК: H01L 27/14
Мітки: давач, мікроелектронний, оптичний
Формула / Реферат:
Мікроелектронний оптичний давач, який містить два джерела постійної напруги, фоторезистор, польовий транзистор і ємність, який відрізняється тим, що введені два оптичночутливих біполярних транзистори, резистор, друга ємність, причому перший полюс першого джерела постійної напруги з'єднаний з першим виводом фоторезистора, а другий вивід фоторезистора з'єднаний із базою першого оптичночутливого біполярного транзистора, колектор якого...

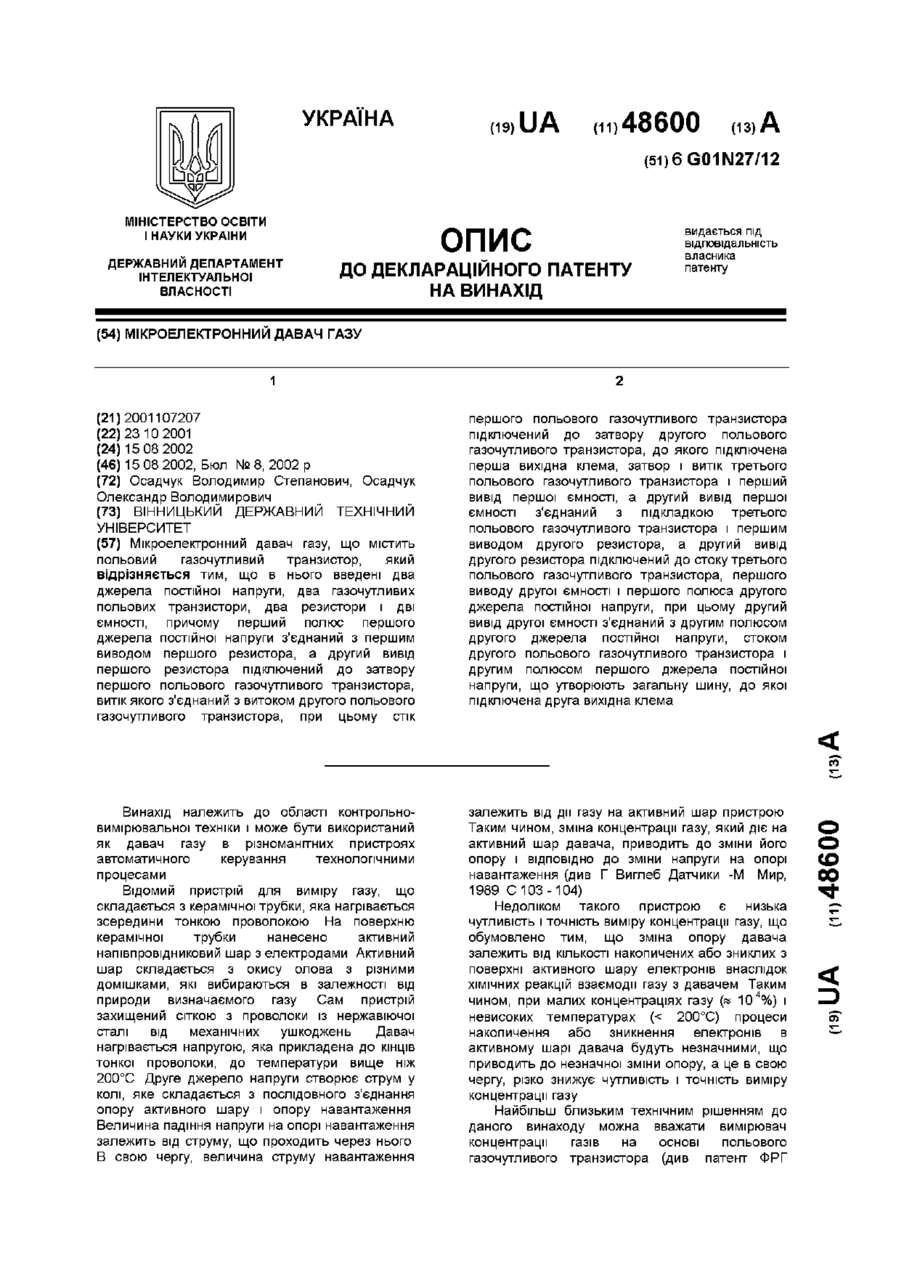

Мікроелектронний давач газу
