Ручна пневмоустановка для очищення внутрішньої поверхні труб

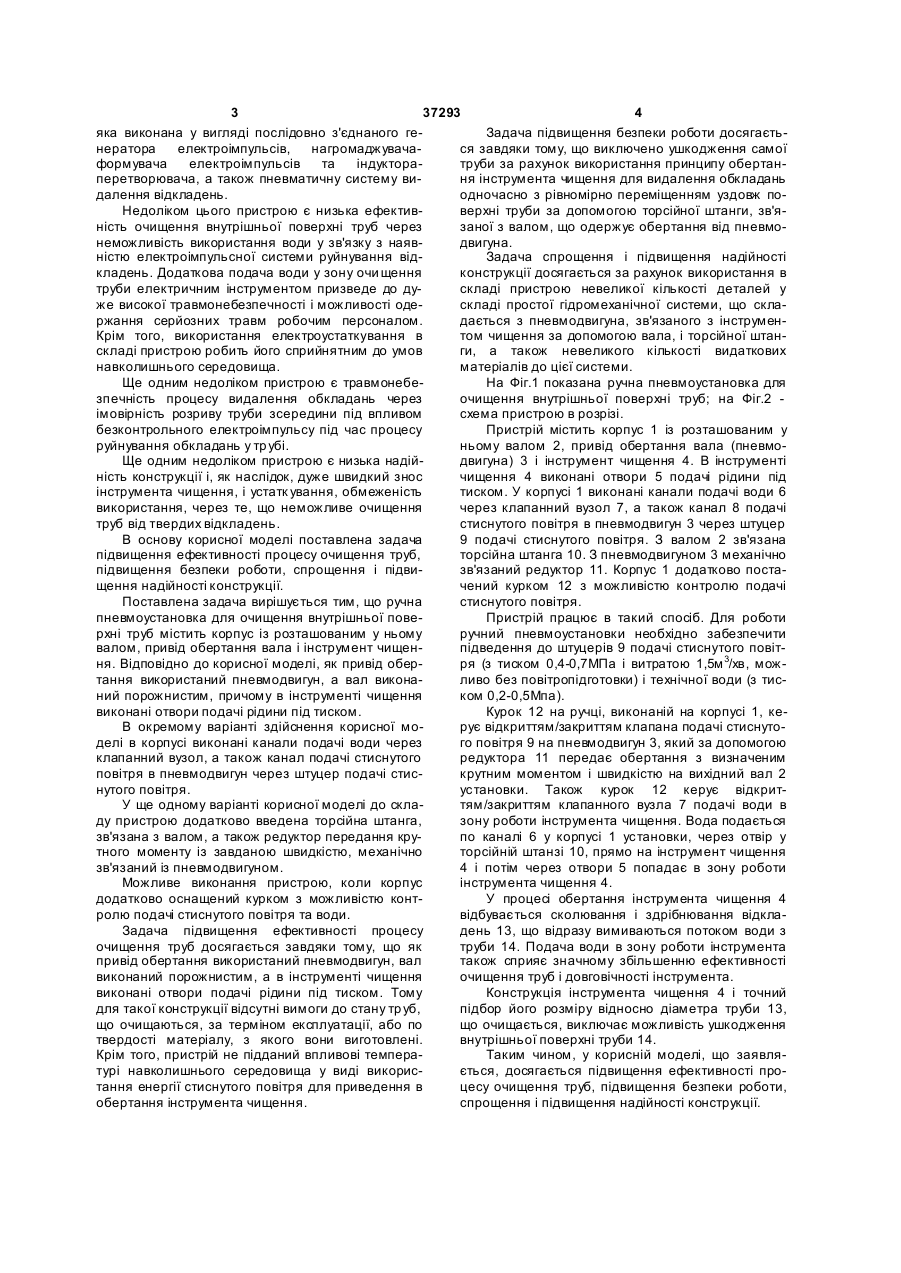

1. Ручна пневмоустановка для очищення внутрішньої поверхні труб, що містить корпус із розташованим у ньому валом, привід обертання вала і інструмент чищення, яка відрізняється тим, що як привід обертання використаний пневмодвигун, а вал виконаний порожнистим, причому в інструменті чищення виконані отвори подачі рідини під тиском. 3 37293 4 яка виконана у вигляді послідовно з'єднаного геЗадача підвищення безпеки роботи досягаєтьнератора електроімпульсів, нагромаджувачася завдяки тому, що виключено ушкодження самої формувача електроімпульсів та індукторатруби за рахунок використання принципу обертанперетворювача, а також пневматичну систему виня інструмента чищення для видалення обкладань далення відкладень. одночасно з рівномірно переміщенням уздовж поНедоліком цього пристрою є низька ефективверхні труби за допомогою торсійної штанги, зв'яність очищення внутрішньої поверхні труб через заної з валом, що одержує обертання від пневмонеможливість використання води у зв'язку з наявдвигуна. ністю електроімпульсної системи руйнування відЗадача спрощення і підвищення надійності кладень. Додаткова подача води у зону очи щення конструкції досягається за рахунок використання в труби електричним інструментом призведе до дускладі пристрою невеликої кількості деталей у же високої травмонебезпечності і можливості одескладі простої гідромеханічної системи, що скларжання серйозних травм робочим персоналом. дається з пневмодвигуна, зв'язаного з інструменКрім того, використання електроустаткування в том чищення за допомогою вала, і торсійної штанскладі пристрою робить його сприйнятним до умов ги, а також невеликого кількості видаткових навколишнього середовища. матеріалів до цієї системи. Ще одним недоліком пристрою є травмонебеНа Фіг.1 показана ручна пневмоустановка для зпечність процесу видалення обкладань через очищення внутрішньої поверхні труб; на Фіг.2 імовірність розриву труби зсередини під впливом схема пристрою в розрізі. безконтрольного електроімпульсу під час процесу Пристрій містить корпус 1 із розташованим у руйнування обкладань у тр убі. ньому валом 2, привід обертання вала (пневмоЩе одним недоліком пристрою є низька надійдвигуна) 3 і інструмент чищення 4. В інструменті ність конструкції і, як наслідок, дуже швидкий знос чищення 4 виконані отвори 5 подачі рідини під інструмента чищення, і устатк ування, обмеженість тиском. У корпусі 1 виконані канали подачі води 6 використання, через те, що неможливе очищення через клапанний вузол 7, а також канал 8 подачі труб від твердих відкладень. стиснутого повітря в пневмодвигун 3 через штуцер В основу корисної моделі поставлена задача 9 подачі стиснутого повітря. З валом 2 зв'язана підвищення ефективності процесу очищення труб, торсійна штанга 10. З пневмодвигуном 3 механічно підвищення безпеки роботи, спрощення і підвизв'язаний редуктор 11. Корпус 1 додатково постащення надійності конструкції. чений курком 12 з можливістю контролю подачі Поставлена задача вирішується тим, що ручна стиснутого повітря. пневмоустановка для очищення внутрішньої повеПристрій працює в такий спосіб. Для роботи рхні труб містить корпус із розташованим у ньому ручний пневмоустановки необхідно забезпечити валом, привід обертання вала і інструмент чищенпідведення до штуцерів 9 подачі стиснутого повітня. Відповідно до корисної моделі, як привід оберря (з тиском 0,4-0,7МПа і витратою 1,5м 3/хв, можтання використаний пневмодвигун, а вал виконаливо без повітропідготовки) і технічної води (з тисний порожнистим, причому в інструменті чищення ком 0,2-0,5Мпа). виконані отвори подачі рідини під тиском. Курок 12 на ручці, виконаній на корпусі 1, кеВ окремому варіанті здійснення корисної морує відкриттям/закриттям клапана подачі стиснутоделі в корпусі виконані канали подачі води через го повітря 9 на пневмодвигун 3, який за допомогою клапанний вузол, а також канал подачі стиснутого редуктора 11 передає обертання з визначеним повітря в пневмодвигун через штуцер подачі стискрутним моментом і швидкістю на вихідний вал 2 нутого повітря. установки. Також курок 12 керує відкритУ ще одному варіанті корисної моделі до склатям/закриттям клапанного вузла 7 подачі води в ду пристрою додатково введена торсійна штанга, зону роботи інструмента чищення. Вода подається зв'язана з валом, а також редуктор передання крупо каналі 6 у корпусі 1 установки, через отвір у тного моменту із завданою швидкістю, механічно торсійній штанзі 10, прямо на інструмент чищення зв'язаний із пневмодвигуном. 4 і потім через отвори 5 попадає в зону роботи Можливе виконання пристрою, коли корпус інструмента чищення 4. додатково оснащений курком з можливістю контУ процесі обертання інструмента чищення 4 ролю подачі стиснутого повітря та води. відбувається сколювання і здрібнювання відклаЗадача підвищення ефективності процесу день 13, що відразу вимиваються потоком води з очищення труб досягається завдяки тому, що як труби 14. Подача води в зону роботи інструмента привід обертання використаний пневмодвигун, вал також сприяє значному збільшенню ефективності виконаний порожнистим, а в інструменті чищення очищення труб і довговічності інструмента. виконані отвори подачі рідини під тиском. Тому Конструкція інструмента чищення 4 і точний для такої конструкції відсутні вимоги до стану труб, підбор його розміру відносно діаметра труби 13, що очищаються, за терміном експлуатації, або по що очищається, виключає можливість ушкодження твердості матеріалу, з якого вони виготовлені. внутрішньої поверхні труби 14. Крім того, пристрій не підданий впливові темпераТаким чином, у корисній моделі, що заявлятурі навколишнього середовища у виді викорисється, досягається підвищення ефективності протання енергії стиснутого повітря для приведення в цесу очищення труб, підвищення безпеки роботи, обертання інструмента чищення. спрощення і підвищення надійності конструкції. 5 Комп’ютерна в ерстка Г. Паяльніков 37293 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
