Циліндровий механізм замка

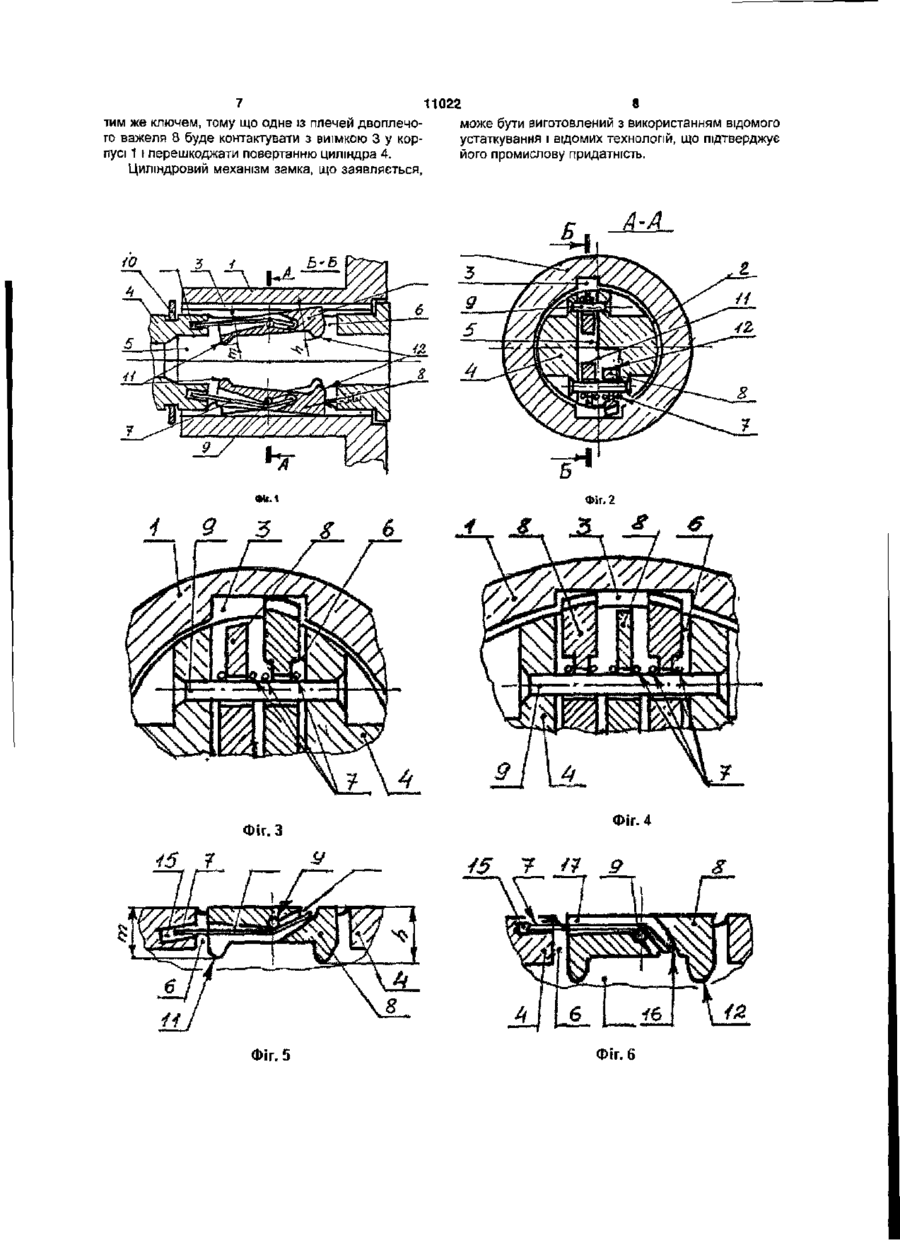

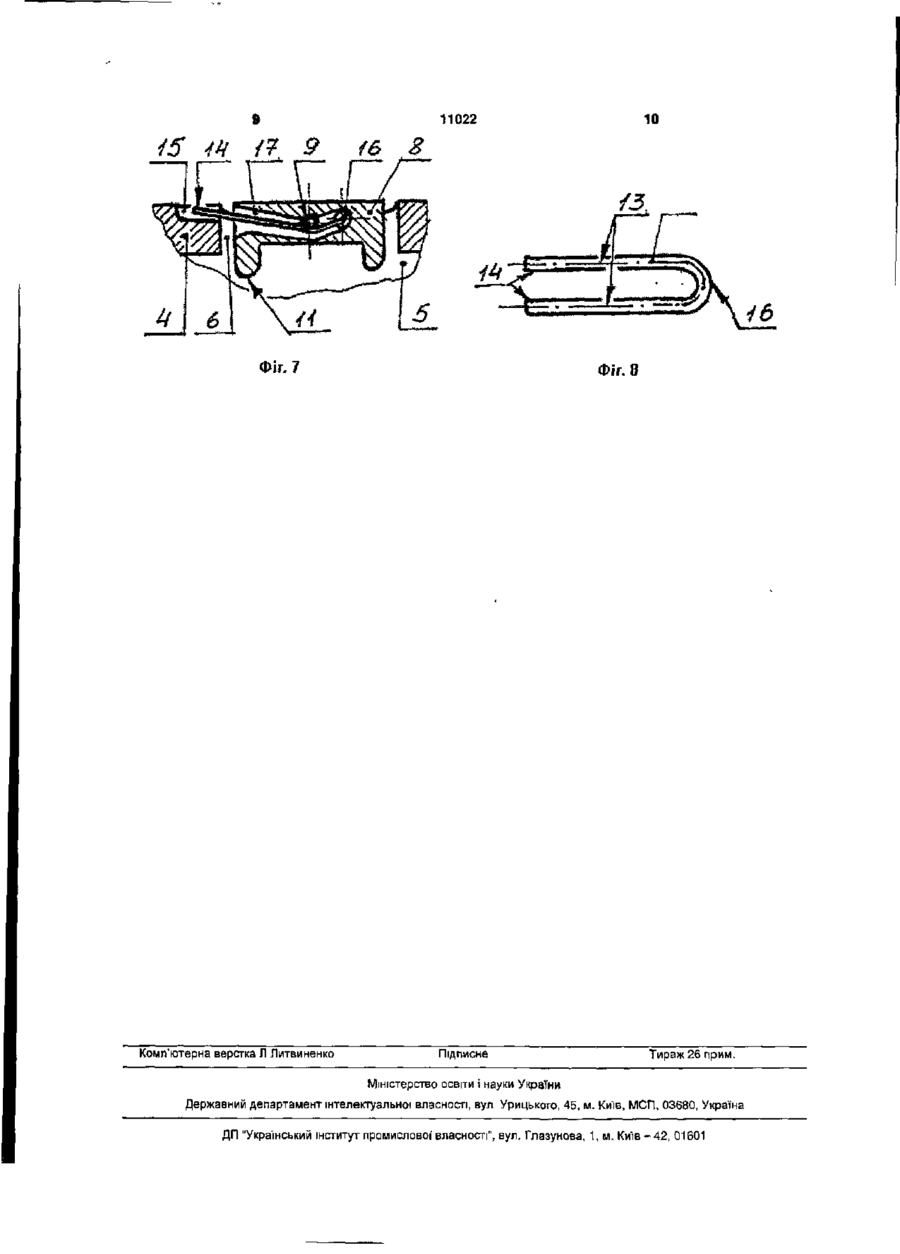

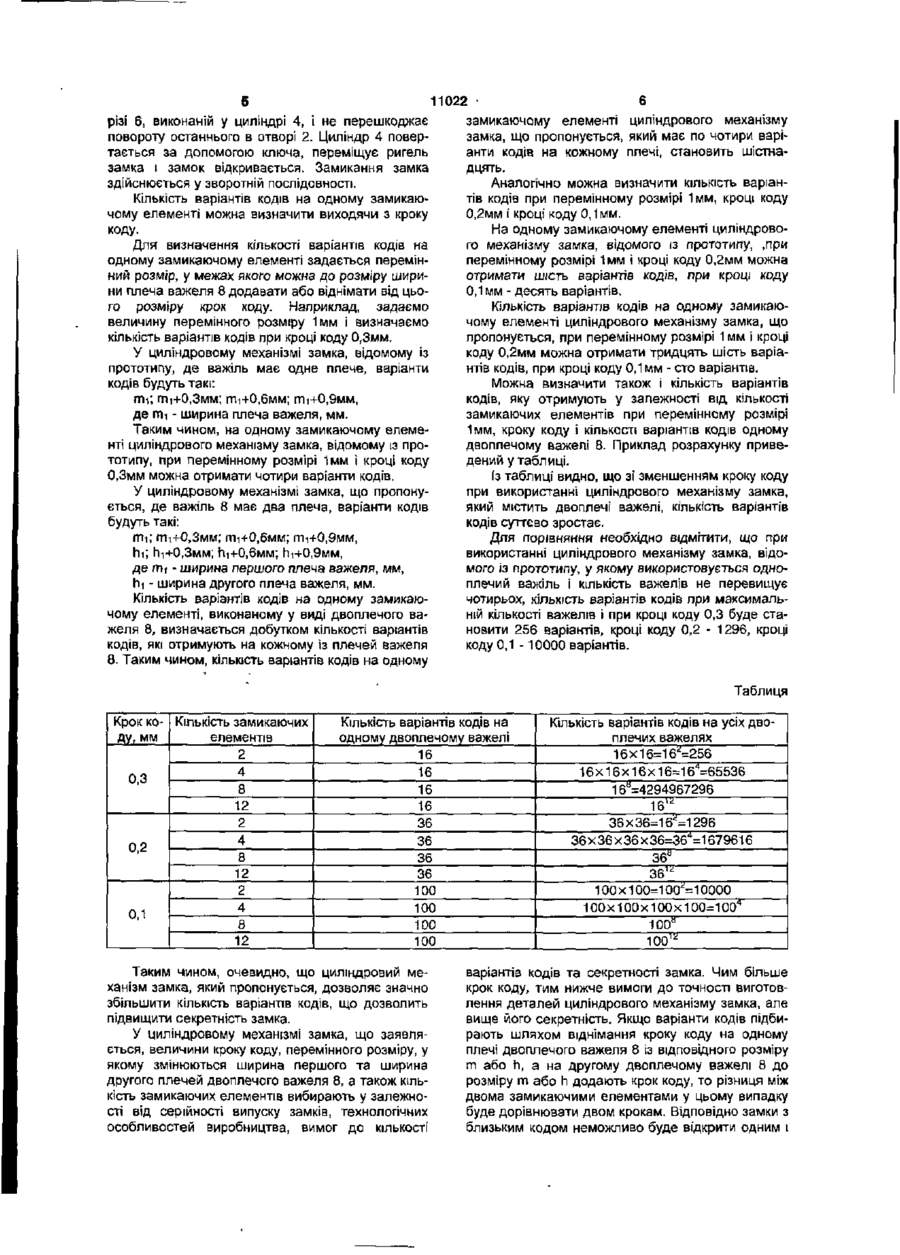

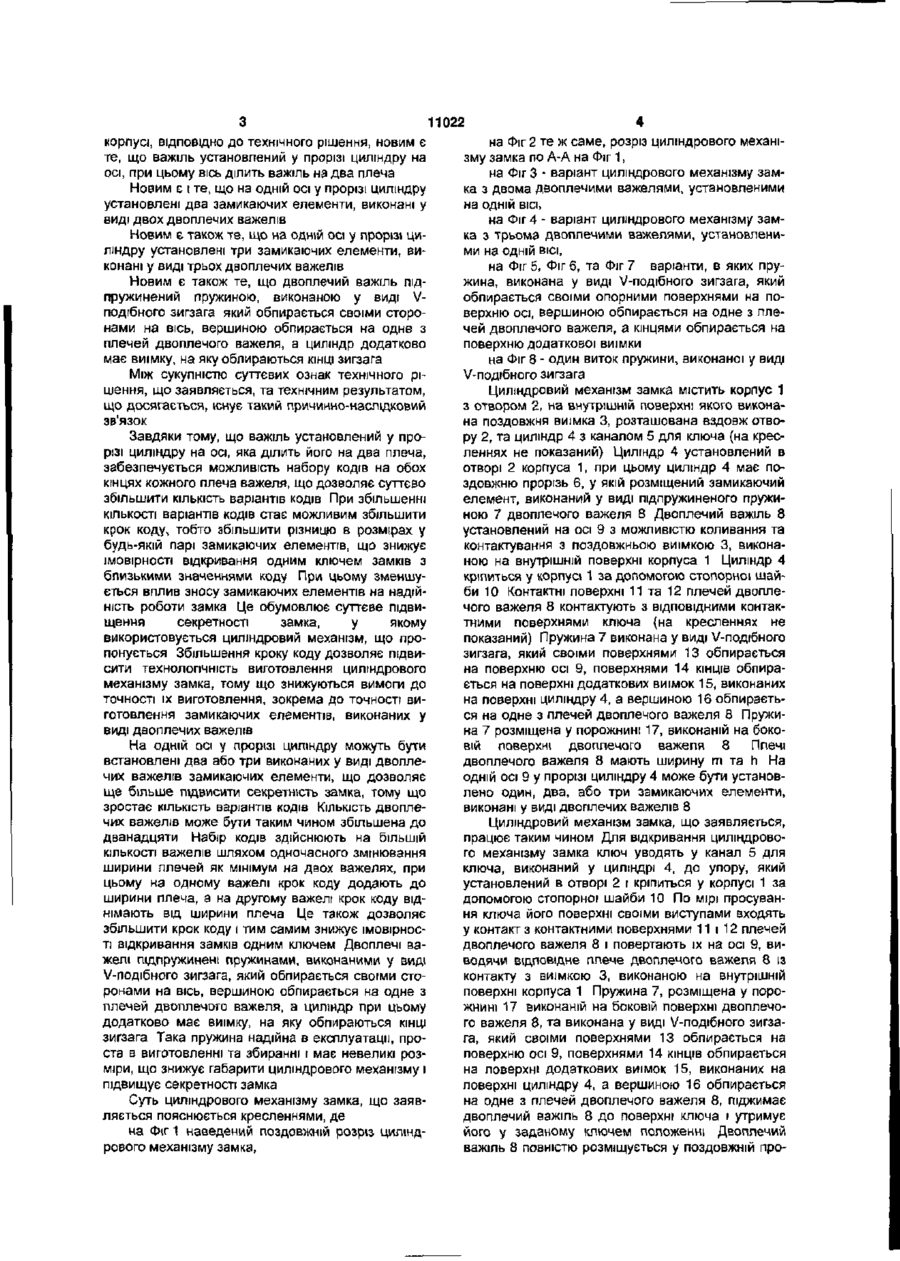

1. Циліндровий механізм замка, який містить корпус з отвором, на внутрішній поверхні якого виконана поздовжня виїмка, та установлений у отворі корпуса циліндр з каналом для ключа, при цьому циліндр має поздовжню прорізь, у якій розміщений замикаючий елемент, виконаний у вигляді під пружиненого важеля, установленого з можливістю коливання та контактування з поздовжньою виїмкою у корпусі, який відрізняється тим, що важіль установлений у прорізі цилі ндра на осі, при цьому вісь ділить важіль на два плеча. 2. Циліндровий механізм замка за п.1, який відрізняється тим, що на одній осі у прорізі циліндра установлені два замикаючих елементи, виконані у вигляді двох двоплечих важелів. 3. Циліндровий механізм замка за п.1, який відрізняється тим, що на одній осі у прорізі циліндра установлені три замикаючих елементи, виконані у вигляді трьох двоплечих важелів. 4. Циліндровий механізм замка за пп.1, 2, 3, який відрізняється тим, що двоплечий важіль підпружинений пружиною, виконаною у виді V-подібного зиґзаґа, який обпирається своїми сторонами на вісь, вершиною обпирається на одне з плечей двоплечого важеля, а циліндр додатково має виїмку, на яку обпираються кінці зиґзаґа. Корисна модель відноситься до запориих пристроїв і може бути використана у висячих, урізних, накладних та вбудованих замках. Найбільш близьким за технічною суттю та результатом, що досягається, до технічного рішення, що заявляється, є циліндровий механізм замка [див. п. СРСР №556736 від 21.05.74р., опубл. 30.04.77р., М. Кп. 6 Е05В27/00], який містить корпус, на внутрішній поверхні якого виконана поздовжня виїмка, та установлений у корпусі циліндр з каналом для ключа, при цьому циліндр має поздовжню прорізь, у якій розміщений замикаючий елемент, виконаний у виді підпружиненого важеля, установленого з можливістю коливання та контактування з поздовжньою виїмкою у корпусі. Циліндровий механізм замка містить чотири важеля, кожний із яких установлений одним кінцем на кульовій опорі і має одне плече. Відомий циліндровий механізм замка має недостатню секретність. Це пояснюється тим, що кожний із чотирьох важелів циліндрового механізму замка має одне плече. Коди можна набирати тільки на вільному кінці важеля. Кількість КОДІВ, ЯКІ можна одержати на таких важелях, обмежена. Для збільшення кількості кодів необхідно, щоб шаг коду на кожному важелі мав невелику величину. Однак при наявності лише чотирьох важелів добитися суттєвого збільшення кількості кодів неможливо. При невеликому кроці коду знижується секретність замка, тому що замки з близьким кроком коду можуть бути відкриті одним ключем. Похибка при виготовленні важелів, а також зношуваність в процесі експлуатації' замикаючих елементів приводять до підвищення імовірності відкривання таких замків одним ключем, В основу технічного рішення, що заявляється, поставлено задачу удосконалення циліндрового механізму замка, в якому шляхом нового виконання конструктивних елементів та нових зв'язків між елементами забезпечується підвищення секретності та зниження імовірності відкривання одним ключем кількох замків. Поставлена задача вирішується тим, що у циліндровому механізмі замка, який містить корпус з отвором, на внутрішній поверхні якого виконана поздовжня виїмка, та установлений у отворі корпуса циліндр з каналом для ключа, при цьому циліндр має поздовжню прорізь, у якій розміщений замикаючий елемент, виконаний у виді підпружиненого важеля, установленого з можливістю коливання та контактування з поздовжньою виїмкою у со" CM CM о 5Г 4 11022 на Фіг 2 те Ж саме, розріз циліндрового механікорпусі, ВІДПОВІДНО до технічного рішення, новим є зму замка по А-А на Фіг 1, те, що важіль установлений у прорізі циліндру на на Фіг 3 - варіант циліндрового механізму замосі, при цьому вісь ділить важіль на два плеча ка з двома двоплечими важелями, установленими Новим є і те, що на одній осі у прорізі циліндру на одній ВІСІ, установлені два замикаючих елементи, виконані у виді двох двоплечих важелів на Фіг 4 - варіант циліндрового механізму замка з трьома двоппечими важелями, установлениНовим є також те, що на одній осі у прорізі цими на одній ВІСІ, ліндру установлені три замикаючих елементи, виконані у виді трьох двоплечих важелів на Фіг 5, Фіг 6, та Фіг 7 варіанти, в яких пружина, виконана у виді V-подібного зигзага, який Новим є також те, що двоплечий важіль підобпирається своїми опорними поверхнями на попружинений пружиною, виконаною у виді Vверхню осі, вершиною обпирається на одне з плеподібного зигзага який обпирається своїми сторочей двоплечого важеля, а кінцями обпирається на нами на вісь, вершиною обпирається на одне з поверхню додаткової виїмки плечей двоплечого важеля, а циліндр додатково має виїмку, на яку обпираються КІНЦІ зигзага на Фіг 8 - один виток пружини, виконаної у виді V-подібного зигзага Між сукупністю суттєвих ознак технічного рішення, що заявляється, та технічним результатом, Циліндровий механізм замка містить корпус 1 що досягається, існує такий причинно-наслідковий з отвором 2, на внутрішній поверхні якого виконазв'язок на поздовжня виїмка 3, розташована вздовж отвору 2, та циліндр 4 з каналом 5 для ключа {на кресЗавдяки тому, що важіль установлений у проленнях не показаний) Циліндр 4 установлений в різі циліндру на осі, яка ділить його на два плеча, отворі 2 корпуса 1, при цьому циліндр 4 має позабезпечується можливість набору кодів на обох здовжню прорізь 6, у якій розміщений замикаючий кінцях кожного плеча важеля, що дозволяє суттєво елемент, виконаний у виді підпружиненого пружизбільшити КІЛЬКІСТЬ варіантів кодів При збільшенні ною 7 двоплечого важеля 8 Двоплечий важіль 8 КІЛЬКОСТІ варіантів кодів стає можливим збільшити установлений на осі 9 з можливістю коливання та крок коду, тобто збільшити різницю в розмірах у контактування з поздовжньою виїмкою 3, виконабудь-якій парі замикаючих елементів, що знижує ною на внутрішній поверхні корпуса 1 Циліндр 4 імовірності відкривання одним ключем замків з кріпиться у корпусі 1 за допомогою стопорної шайблизькими значеннями коду При цьому зменшуби 10 Контактні поверхні 11 та 12 плечей двоплеється вплив зносу замикаючих елементів на надійчого важеля 8 контактують з ВІДПОВІДНИМИ контакність роботи замка Це обумовлює суттєве підвитними поверхнями ключа (на кресленнях не щення секретності замка, у якому показаний) Пружина 7 виконана у виді V-подібного використовується циліндровий механізм, що прозигзага, який своїми поверхнями 13 обпирається понується Збільшення кроку коду дозволяє підвина поверхню осі 9, поверхнями 14 КІНЦІВ обпирасити технологічність виготовлення циліндрового ється на поверхні додаткових виїмок 15, виконаних механізму замка, тому що знижуються вимоги до на поверхні циліндру 4, а вершиною 16 обпираєтьточності їх виготовлення, зокрема до точності вися на одне з плечей двоплечого важеля 8 Пружиготовлення замикаючих елементів, виконаних у на 7 розміщена у порожнині 17, виконаній на боковиді двоплечих важелів вій поверхні двоплечого важеля 8 Плечі На одній осі у прорізі циліндру можуть бути двоплечого важеля 8 мають ширину m та h На встановлені два або три виконаних у виді двоплеодній осі 9 у прорізі циліндру 4 може бути установчих важелів замикаючих елементи, що дозволяє лено один, два, або три замикаючих елементи, ще більше підвисити секретність замка, тому що виконані у виді двоплечих важелів 8 зростає КІЛЬКІСТЬ варіантів кодів КІЛЬКІСТЬ двоплечих важелів може бути таким чином збільшена до Циліндровий механізм замка, що заявляється, дванадцяти Набір кодів здійснюють на більшій працює таким чином Для відкривання циліндровоКІЛЬКОСТІ важелів шляхом одночасного змінювання го механізму замка ключ уводять у канал 5 для ширини плечей як мінімум на двох важелях, при ключа, виконаний у циліндрі 4, до упору, який цьому на одному важелі крок коду додають до установлений в отворі 2 і кріпиться у корпусі 1 за ширини плеча, а на другому важелі крок коду віддопомогою стопорної шайби 10 По мірі просуваннімають від ширини плеча Це також дозволяє ня ключа його поверхні своїми виступами входять збільшити крок коду і тим самим знижує імовірносу контакт з контактними поверхнями 11 і 12 плечей ті відкривання замків одним ключем Двоплечі вадвоплечого важеля 8 і повертають їх на осі 9, вижелі підпружинені пружинами, виконаними у виді водячи Відповідне плече двоплечого важеля 8 із V-подібного зигзага, який обпирається своїми стоконтакту з виїмкою 3, виконаною на внутрішній ронами на вісь, вершиною обпирається на одне з поверхні корпуса 1 Пружина 7, розміщена у пороплечей двоплечого важеля, а циліндр при цьому жнині 17 виконаній на боковій поверхні двоплечододатково має виїмку, на яку обпираються кінці го важеля 8, та виконана у виді V-подібного зигзазигзага Така пружина надійна в експлуатації, прога, який своїми поверхнями 13 обпирається на ста в виготовленні та збиранні і має невеликі розповерхню осі 9, поверхнями 14 КІНЦІВ обпирається міри, що знижує габарити циліндрового механізму і на поверхні додаткових виїмок 15, виконаних на підвищує секретності замка поверхні циліндру 4, а вершиною 16 обпирається на одне з плечей двоплечого важеля 8, піджимає Суть циліндрового механізму замка, що заявдвоплечий важіль 8 до поверхні ключа і утримує ляється пояснюється кресленнями, де його у заданому ключем положенні Двоплечий на Фіг 1 наведений поздовжній розріз циліндважіль 8 повністю розміщується у поздовжній прорового механізму замка, 11022 різі 6, виконаній у циліндрі 4, і не перешкоджає повороту останнього в отворі 2. Циліндр 4 повертається за допомогою ключа, переміщує ригель замка і замок відкривається. Замикання замка здійснюється у зворотній послідовності. Кількість варіантів кодів на одному замикаючому елементі можна визначити виходячи з кроку коду. Для визначення кількості варіантів кодів на одному замикаючому елементі задається перемінний розмір, у межах якого можна до розміру ширини плеча важеля 8 додавати або віднімати від цього розміру крок коду. Наприклад, задаємо величину перемінного розміру 1мм і визначаємо кількість варіантів кодів при кроці коду 0,3мм. У циліндровому механізмі замка, відомому із прототипу, де важіль має одне плече, варіанти кодів будуть такі: іти; ГПІ+О.ЗММ; ті+0,6мм; ГТІІ+0,9ММ, де т і - ширина плеча важеля, мм. Таким чином, на одному замикаючому елементі циліндрового механізму замка, відомому із прототипу, при перемінному розмірі 1мм І кроці коду 0,3мм можна отримати чотири варіанти кодів. У циліндровому механізмі замка, що пропонується, де важіль 8 має два плеча, варіанти кодів будуть такі: іти; т-і+О.Змм; ті+0,6мм; ті+0,9мм, hi; гц+0,Змм; ГІІ+0,6ММ; Пі+0,9мм, де т і - ширина першого плеча важеля, мм, hi - ширина другого плеча важеля, мм. Кількість варіантів кодів на одному замикаючому елементі, виконаному у виді двоплечого важеля 8, визначається добутком кількості варіантів кодів, які отримують на кожному із плечей важеля 8. Таким чином, кількість варіантів кодів на одному замикаючому елементі циліндрового механізму замка, що пропонується, який має по чотири варіанти кодів на кожному плечі, становить шістнадцять. Аналогічно можна визначити КІЛЬКІСТЬ варіантів кодів при перемінному розмірі 1мм, кроці коду 0,2мм і кроці коду 0,1мм. На одному замикаючому елементі циліндрового механізму замка, відомого із прототипу, ,при перемінному розмірі 1мм і кроці коду 0,2мм можна отримати шість варіантів кодів, при кроці коду 0,1мм - десять варіантів. Кількість варіантів кодів на одному замикаючому елементі циліндрового механізму замка, що пропонується, при перемінному розмірі 1 мм і кроці коду 0,2мм можна отримати тридцять шість варіантів кодів, при кроці коду 0,1мм - сто варіантів. Можна визначити також і кількість варіантів кодів, яку отримують у залежності від кількості замикаючих елементів при перемінному розмірі 1мм, кроку коду і кількості варіантів кодів одному двоплечому важелі 8. Приклад розрахунку приведений у таблиці. Із таблиці видно, що зі зменшенням кроку коду при використанні циліндрового механізму замка, який містить двоплечі важелі, кількість варіантів кодів суттєво зростає. Для порівняння необхідно відмітити, що при використанні циліндрового механізму замка, відомого із прототипу, у якому використовується одноплечий важіль І кількість важелів не перевищує чотирьох, кількість варіантів кодів при максимальній кількості важелів і при кроці коду 0,3 буде становити 256 варіантів, кроці коду 0,2 - 1296, кроці коду 0,1 -10000 варіантів. Таблиця Крок ко- Кількість замикаючих ду, мм елементів 2 4 0,3 8 12 2 4 0,2 8 12 2 4 0,1 8 12 Кількість варіантів кодів на одному двоплечому важелі 16 16 16 16 36 36 36 36 100 100 100 100 Таким чином, очевидно, що циліндровий механізм замка, який пропонується, дозволяє значно збільшити кількість варіантів кодів, що дозволить підвищити секретність замка. У циліндровому механізмі замка, що заявляється, величини кроку коду, перемінного розміру, у якому змінюються ширина першого та ширина другого плечей двоплечого важеля 8, а також кількість замикаючих елементів вибирають у залежності від серійності випуску замків, технологічних особливостей виробництва, вимог до кількості Кількість варіантів кодів на усіх двоплечих важелях 16x16=16^=256 16х16х16х16=16 4 =65536 16Й=4294967296 16" 36x36=16^=1296 36х36х36х36=36 4 =1679616 36° 36 і " 100x100=100^=10000 100Х100 х 10Ох 100=1 ОО" 100° 100'^ варіантів кодів та секретності замка. Чим більше крок коду, тим нижче вимоги до точності виготовлення деталей циліндрового механізму замка, але вище його секретність. Якщо варіанти кодів підбирають шляхом віднімання кроку коду на одному плечі двоплечого важеля 8 із відповідного розміру m або h, а на другому двоплечому важелі 8 до розміру m або h додають крок коду, то різниця між двома замикаючими елементами у цьому випадку буде дорівнювати двом крокам. Відповідно замки з близьким кодом неможливо буде відкрити одним і тим же ключем, тому що одне із плечей двоплечого важеля 8 буде контактувати з виїмкою 3 у корпусі 1 і перешкоджати повертанню циліндра 4. Циліндровий механізм замка, що заявляється, 8 11022 може бути виготовлений з використанням відомого устаткування і відомих технологій, що підтверджує його промислову придатність. ІО Фіг. 4 /5 Фіг. 5 Фіг. 6 10 11022 15
