Пристрій для сорбційного очищення біологічних рідин

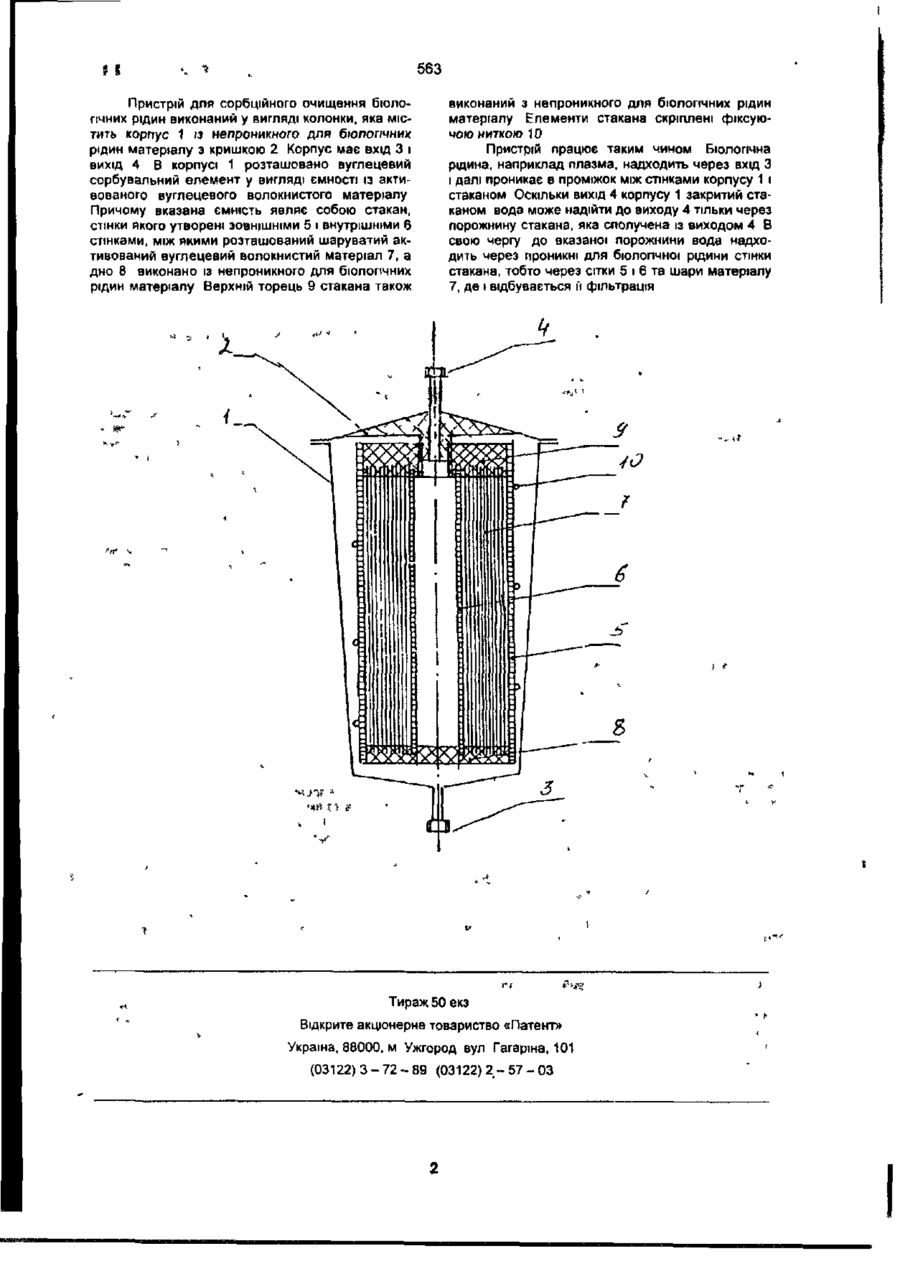

1. Пристрій для сорбційного очищення біологічних рідин, який містить корпус Із непроникного для біологічних рідин матеріалу, що має вхід і вихід, І розташований в корпусі вуглецевий сорбувальний елемент, який відрізняється тим, що вказаний елемент виконано у вигляді ємності із активованого вуглецевого волокнистого матеріалу, розташованої в корпусі із зазором між їх стінками, причому порожнина ємності сполучена із виходом корпуса. 2. Пристрій за п. 1, який відрізняється тим, що вказаний корпус виконано у вигляді колонки, що має форму зрізаного конуса, а сорбувальний елемент являє собою циліндричний стакан, розташований вздовж осі корпуса дном до входу, дно виконано із непроникного для біологічних рідин матеріалу, а стінки - Із шаруватого активованого вуглецевого волокнистого матеріалу, причому вхід до колонки відкритий, а вихід закритий вказаним сорбувальним елементом. 3. Пристрій за п. 1, який відрізняється тим, щодо входу і виходу колонки під'єднані трубчасті матеріали Із вузлами для підключення до контуру біологічної рідини, яка циркулює через колонку із сорбувальним елементом. Корисна модель відноситься до сорбційного очищення біологічних рідин і може бути використана для очищення крові, плазми тощо. Відомий пристрій для сорбційного очищення біологічних рідин, який містить корпус із непроникного для біологічних рідин матеріалу, що має вхід і вихід, і розташований в корпусі вуглецевий сорбувальний елемент. При цьому сорбувальний елемент являє собою гранульоване вугілля (патент України 8319 А). Пристрій дозволяє в певній мірі очищати кров і плазму, але ефективність такого очищення не досить висока. В основу корисної моделі поставлено задачу створити пристрій для сорбційного очищення біологічних рідин, який би дозволив підвищити ефективність очищення біологічних рідин, зокрема крові і плазми. Поставлена задача вирішується тим, що в пристрої для сорбційного очищення біологічних рідин, який містить корпус із непроникного для біологічних рідин матеріалу, що має вхід і вихід, і розташований в корпусі вуглецевий сорбувальний елемент, згідно з корисною моделлю вказаний елемент виконано у вигляді ємності із активованого вуглецевого волокнистого матеріалу, розташованої в корпусі із зазором між їх стінками, причому порожнина ємності сполучена із виходом корпуса. Таке конструктивне рішення пристрою забезпечує якісне очищення будь-яких біологічних рідин, що досягається, в першу чергу, завдяки формі виконання вуглецевого сорбувального елементу. Поставлена задача вирішується також тим, що вказаний корпус виконано у вигляді колонки, що має форму зрізаного конуса, а сорбувальний елемент являє собою циліндричний стакан, розташований вздовж осі корпуса дном до входу, дно виконано із непроникного для біологічних рідин матеріалу, а стінки - із шаруватого активованого вуглецевого волокнистого матеріалу, причому вхід до колонки відкритий, а вихід закритий вказаним сорбувальним елементом. Таке конструктивне рішення являє собою найбільш прийнятний варіант здійснення рішення. Поставлена задача вирішується І тим, що до входу І виходу колонки під'єднані трубчасті матеріали Із вузлами для підключення до контуру біологічної рідини, яка циркулює через колонку із сорбувальним елементом. Це дозволяє використовувати пристрій як один з вузлів різноманітних систем для очищення крові, плазми тощо. В подальшому наводиться конкретний приклад реалізації корисної моделі із використанням креслення, де зображений поздовжній розріз пристрою. Цей приклад, однак, не слід розглядати як такий, що обмежує даний винахід, охарактеризований в формулі. СО Ю Ю < f I \ ^ 563 Пристрій для сорбційного очищення біологічних рідин виконаний у вигляді колонки, яка містить корпус 1 із непроникного для біологічних рідин матеріалу з кришкою 2 Корпус має вхід 3 і вихід 4 В корпусі 1 розташовано вуглецевий сорбувальний елемент у вигляді ємності із активованого вуглецевого волокнистого матеріалу Причому вказана ємність являє собою стакан, стінки якого утворені ЗОВНІШНІМИ 5 і внутрішніми 6 стінками, між якими розташований шаруватий активований вуглецевий волокнистий матеріал 7, а дно 8 виконано із непроникного для біологічних рідин матеріалу Верхній торець 9 стакана також виконаний з непроникного для біологічних рідин матеріалу Елементи стакана скріплені фіксуючою ниткою 10 Пристрій працює таким чином Біологічна рідина, наприклад плазма, надходить через вхід З і далі проникає в проміжок між стінками корпусу 1 і стаканом Оскільки вихід 4 корпусу 1 закритий стаканом вода може надійти до виходу 4 тільки через порожнину стакана, яка сполучена із виходом 4 В свою чергу до вказаної порожнини вода надходить через проникні для біологічної рідини стінки стакана, тобто через сітки 5 і Є та шари матеріалу 7, де t відбувається її фільтрація і є Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
