Елемент регулярної насадки масообмінного апарата

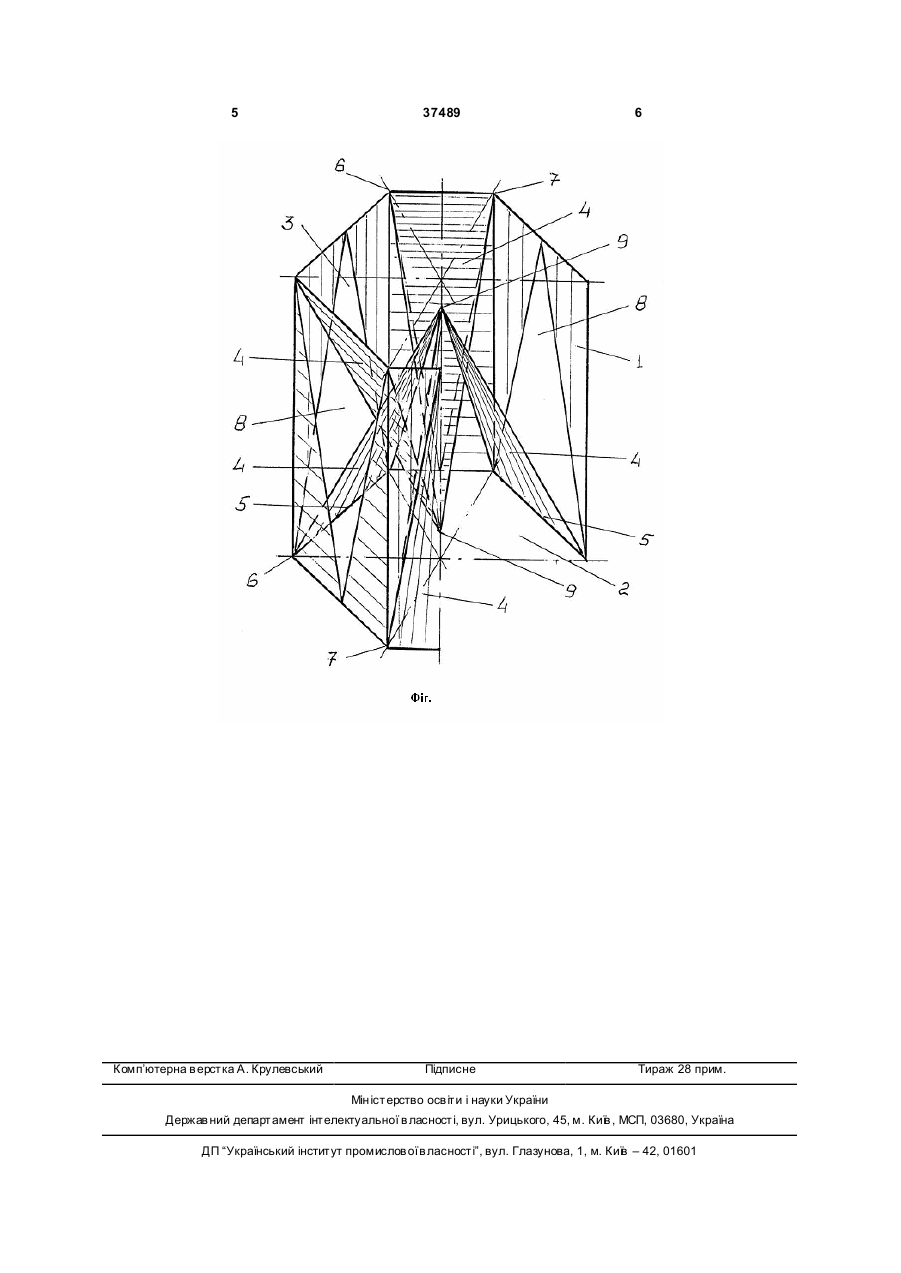

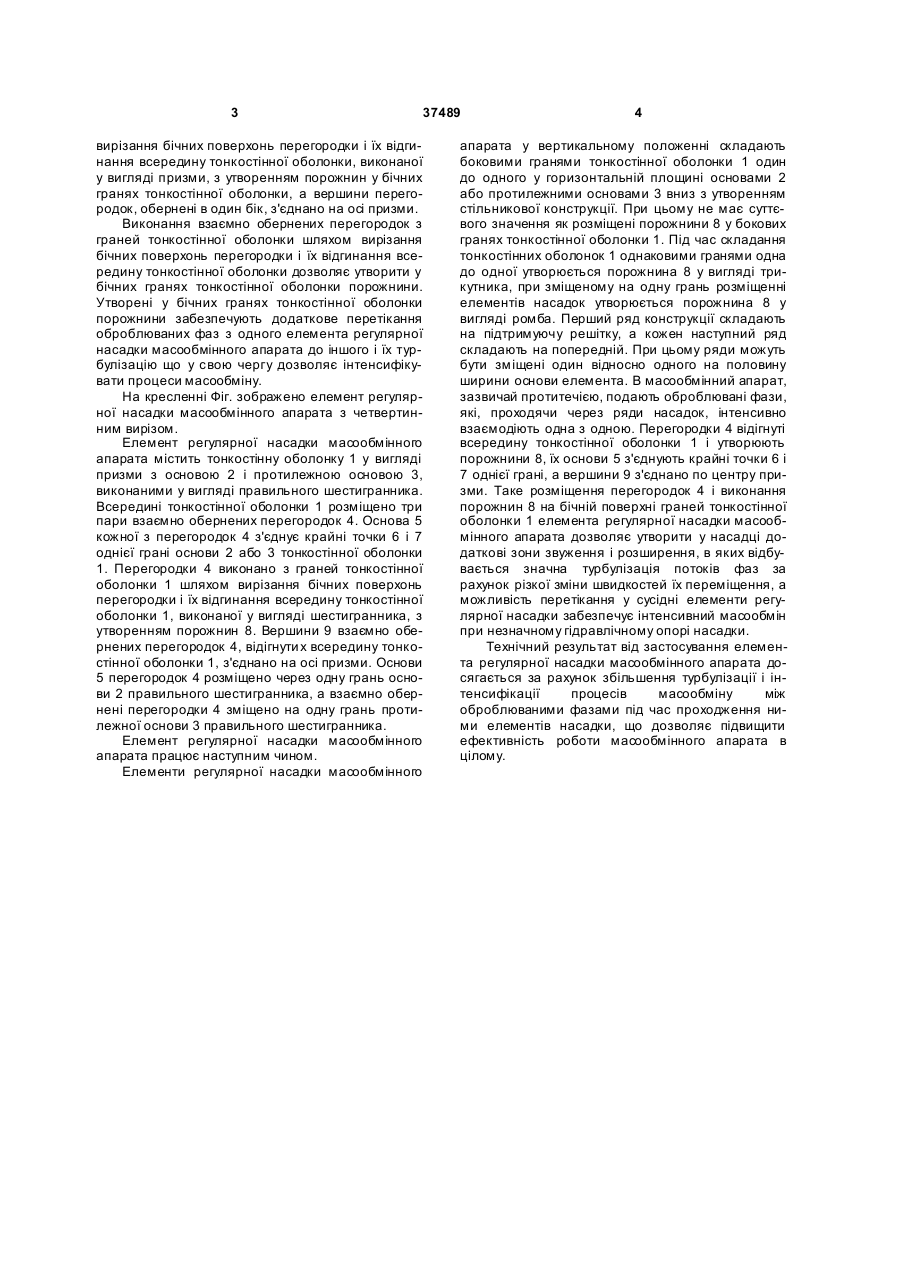

Елемент регулярної насадки масообмінного апарата, що містить тонкостінну оболонку у вигляді призми, основою якої є правильний шестигранник, оснащену взаємно оберненими перегородками, основа кожної з яких з'єднує крайні точки 3 37489 вирізання бічних поверхонь перегородки і їх відгинання всередину тонкостінної оболонки, виконаної у вигляді призми, з утворенням порожнин у бічних гранях тонкостінної оболонки, а вершини перегородок, обернені в один бік, з'єднано на осі призми. Виконання взаємно обернених перегородок з граней тонкостінної оболонки шляхом вирізання бічних поверхонь перегородки і їх відгинання всередину тонкостінної оболонки дозволяє утворити у бічних гранях тонкостінної оболонки порожнини. Утворені у бічних гранях тонкостінної оболонки порожнини забезпечують додаткове перетікання оброблюваних фаз з одного елемента регулярної насадки масообмінного апарата до іншого і їх турбулізацію що у свою чергу дозволяє інтенсифікувати процеси масообміну. На кресленні Фіг. зображено елемент регулярної насадки масообмінного апарата з четвертинним вирізом. Елемент регулярної насадки масообмінного апарата містить тонкостінну оболонку 1 у вигляді призми з основою 2 і протилежною основою 3, виконаними у вигляді правильного шестигранника. Всередині тонкостінної оболонки 1 розміщено три пари взаємно обернених перегородок 4. Основа 5 кожної з перегородок 4 з'єднує крайні точки 6 і 7 однієї грані основи 2 або 3 тонкостінної оболонки 1. Перегородки 4 виконано з граней тонкостінної оболонки 1 шляхом вирізання бічних поверхонь перегородки і їх відгинання всередину тонкостінної оболонки 1, виконаної у вигляді шестигранника, з утворенням порожнин 8. Вершини 9 взаємно обернених перегородок 4, відігнути х всередину тонкостінної оболонки 1, з'єднано на осі призми. Основи 5 перегородок 4 розміщено через одну грань основи 2 правильного шестигранника, а взаємно обернені перегородки 4 зміщено на одну грань протилежної основи 3 правильного шестигранника. Елемент регулярної насадки масообмінного апарата працює наступним чином. Елементи регулярної насадки масообмінного 4 апарата у вертикальному положенні складають боковими гранями тонкостінної оболонки 1 один до одного у горизонтальній площині основами 2 або протилежними основами 3 вниз з утворенням стільникової конструкції. При цьому не має суттєвого значення як розміщені порожнини 8 у бокових гранях тонкостінної оболонки 1. Під час складання тонкостінних оболонок 1 однаковими гранями одна до одної утворюється порожнина 8 у вигляді трикутника, при зміщеному на одну грань розміщенні елементів насадок утворюється порожнина 8 у вигляді ромба. Перший ряд конструкції складають на підтримуючу решітку, а кожен наступний ряд складають на попередній. При цьому ряди можуть бути зміщені один відносно одного на половину ширини основи елемента. В масообмінний апарат, зазвичай протитечією, подають оброблювані фази, які, проходячи через ряди насадок, інтенсивно взаємодіють одна з одною. Перегородки 4 відігнуті всередину тонкостінної оболонки 1 і утворюють порожнини 8, їх основи 5 з'єднують крайні точки 6 і 7 однієї грані, а вершини 9 з'єднано по центру призми. Таке розміщення перегородок 4 і виконання порожнин 8 на бічній поверхні граней тонкостінної оболонки 1 елемента регулярної насадки масообмінного апарата дозволяє утворити у насадці додаткові зони звуження і розширення, в яких відбувається значна турбулізація потоків фаз за рахунок різкої зміни швидкостей їх переміщення, а можливість перетікання у сусідні елементи регулярної насадки забезпечує інтенсивний масообмін при незначному гідравлічному опорі насадки. Технічний результат від застосування елемента регулярної насадки масообмінного апарата досягається за рахунок збільшення турбулізації і інтенсифікації процесів масообміну між оброблюваними фазами під час проходження ними елементів насадки, що дозволяє підвищити ефективність роботи масообмінного апарата в цілому. 5 Комп’ютерна в ерстка А. Крулевський 37489 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
