Фільтр для очистки води

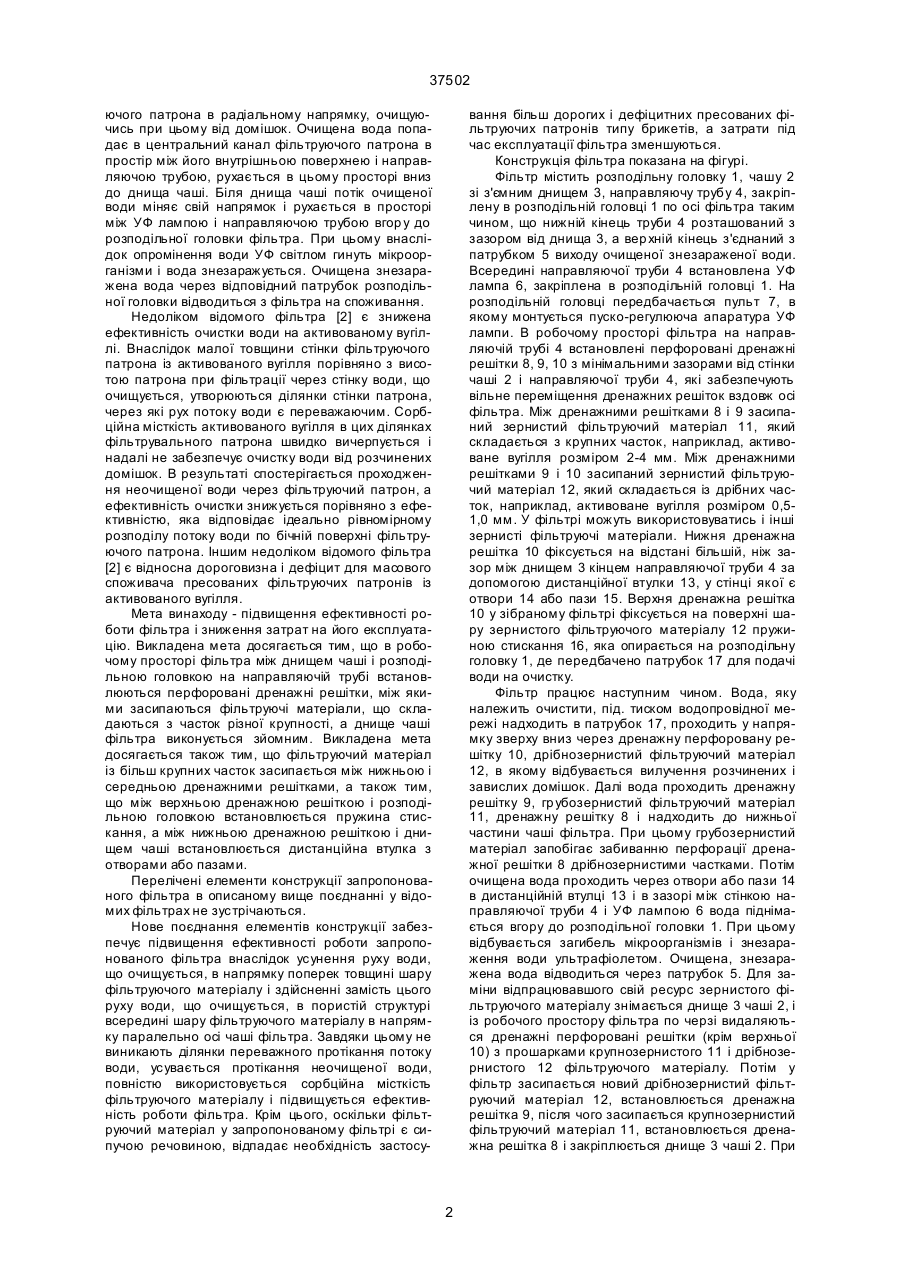

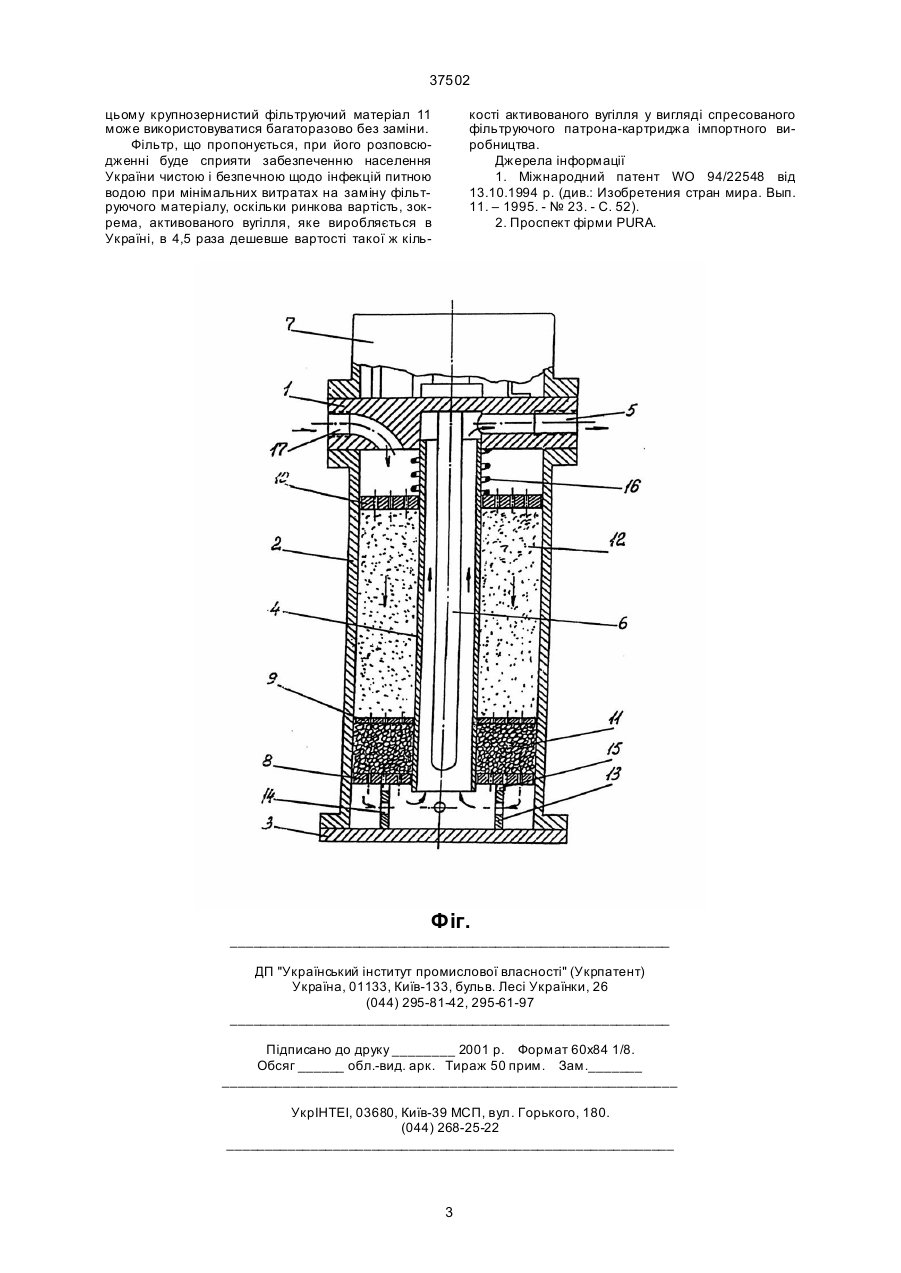

1Фільтр для очистки води, який містить розподільну головку, чашу з днищем, фільтруючий матеріал, напрямну трубку, встановлену із зазором від днища чаші, ультрафіолетову лампу з пускорегулювальною апаратурою, патрубки подачі 37502 ючого патрона в радіальному напрямку, очищуючись при цьому від домішок. Очищена вода попадає в центральний канал фільтруючого патрона в простір між його внутрішньою поверхнею і направляючою трубою, рухається в цьому просторі вниз до днища чаші. Біля днища чаші потік очищеної води міняє свій напрямок і рухається в просторі між УФ лампою і направляючою трубою вгор у до розподільної головки фільтра. При цьому внаслідок опромінення води УФ світлом гинуть мікроорганізми і вода знезаражується. Очищена знезаражена вода через відповідний патрубок розподільної головки відводиться з фільтра на споживання. Недоліком відомого фільтра [2] є знижена ефективність очистки води на активованому вугіллі. Внаслідок малої товщини стінки фільтруючого патрона із активованого вугілля порівняно з висотою патрона при фільтрації через стінку води, що очищується, утворюються ділянки стінки патрона, через які рух потоку води є переважаючим. Сорбційна місткість активованого вугілля в цих ділянках фільтрувального патрона швидко вичерпується і надалі не забезпечує очистку води від розчинених домішок. В результаті спостерігається проходження неочищеної води через фільтруючий патрон, а ефективність очистки знижується порівняно з ефективністю, яка відповідає ідеально рівномірному розподілу потоку води по бічній поверхні фільтруючого патрона. Іншим недоліком відомого фільтра [2] є відносна дороговизна і дефіцит для масового споживача пресованих фільтруючих патронів із активованого вугілля. Мета винаходу - підвищення ефективності роботи фільтра і зниження затрат на його експлуатацію. Викладена мета досягається тим, що в робочому просторі фільтра між днищем чаші і розподільною головкою на направляючій трубі встановлюються перфоровані дренажні решітки, між якими засипаються фільтруючі матеріали, що складаються з часток різної крупності, а днище чаші фільтра виконується зйомним. Викладена мета досягається також тим, що фільтруючий матеріал із більш крупних часток засипається між нижньою і середньою дренажними решітками, а також тим, що між верхньою дренажною решіткою і розподільною головкою встановлюється пружина стискання, а між нижньою дренажною решіткою і днищем чаші встановлюється дистанційна втулка з отворами або пазами. Перелічені елементи конструкції запропонованого фільтра в описаному вище поєднанні у відомих фільтрах не зустрічаються. Нове поєднання елементів конструкції забезпечує підвищення ефективності роботи запропонованого фільтра внаслідок усунення руху води, що очищується, в напрямку поперек товщині шару фільтруючого матеріалу і здійсненні замість цього руху води, що очищується, в пористій структурі всередині шару фільтруючого матеріалу в напрямку паралельно осі чаші фільтра. Завдяки цьому не виникають ділянки переважного протікання потоку води, усувається протікання неочищеної води, повністю використовується сорбційна місткість фільтруючого матеріалу і підвищується ефективність роботи фільтра. Крім цього, оскільки фільтруючий матеріал у запропонованому фільтрі є сипучою речовиною, відпадає необхідність застосу вання більш дорогих і дефіцитних пресованих фільтруючих патронів типу брикетів, а затрати під час експлуатації фільтра зменшуються. Конструкція фільтра показана на фігурі. Фільтр містить розподільну головку 1, чашу 2 зі з'ємним днищем 3, направляючу трубу 4, закріплену в розподільній головці 1 по осі фільтра таким чином, що нижній кінець труби 4 розташований з зазором від днища 3, а вер хній кінець з'єднаний з патрубком 5 виходу очищеної знезараженої води. Всередині направляючої труби 4 встановлена УФ лампа 6, закріплена в розподільній головці 1. На розподільній головці передбачається пульт 7, в якому монтується пуско-регулююча апаратура УФ лампи. В робочому просторі фільтра на направляючій трубі 4 встановлені перфоровані дренажні решітки 8, 9, 10 з мінімальними зазорами від стінки чаші 2 і направляючої труби 4, які забезпечують вільне переміщення дренажних решіток вздовж осі фільтра. Між дренажними решітками 8 і 9 засипаний зернистий фільтруючий матеріал 11, який складається з крупних часток, наприклад, активоване вугілля розміром 2-4 мм. Між дренажними решітками 9 і 10 засипаний зернистий фільтруючий матеріал 12, який складається із дрібних часток, наприклад, активоване вугілля розміром 0,51,0 мм. У фільтрі можуть використовуватись і інші зернисті фільтруючі матеріали. Нижня дренажна решітка 10 фіксується на відстані більшій, ніж зазор між днищем 3 кінцем направляючої труби 4 за допомогою дистанційної втулки 13, у стінці якої є отвори 14 або пази 15. Верхня дренажна решітка 10 у зібраному фільтрі фіксується на поверхні шару зернистого фільтруючого матеріалу 12 пружиною стискання 16, яка опирається на розподільну головку 1, де передбачено патрубок 17 для подачі води на очистку. Фільтр працює наступним чином. Вода, яку належить очистити, під. тиском водопровідної мережі надходить в патрубок 17, проходить у напрямку зверху вниз через дренажну перфоровану решітку 10, дрібнозернистий фільтруючий матеріал 12, в якому відбувається вилучення розчинених і завислих домішок. Далі вода проходить дренажну решітку 9, гр убозернистий фільтруючий матеріал 11, дренажну решітку 8 і надходить до нижньої частини чаші фільтра. При цьому грубозернистий матеріал запобігає забиванню перфорації дренажної решітки 8 дрібнозернистими частками. Потім очищена вода проходить через отвори або пази 14 в дистанційній втулці 13 і в зазорі між стінкою направляючої труби 4 і УФ лампою 6 вода піднімається вгору до розподільної головки 1. При цьому відбувається загибель мікроорганізмів і знезараження води ультрафіолетом. Очищена, знезаражена вода відводиться через патрубок 5. Для заміни відпрацювавшого свій ресурс зернистого фільтруючого матеріалу знімається днище 3 чаші 2, і із робочого простору фільтра по черзі видаляються дренажні перфоровані решітки (крім верхньої 10) з прошарками крупнозернистого 11 і дрібнозернистого 12 фільтруючого матеріалу. Потім у фільтр засипається новий дрібнозернистий фільтруючий матеріал 12, встановлюється дренажна решітка 9, після чого засипається крупнозернистий фільтруючий матеріал 11, встановлюється дренажна решітка 8 і закріплюється днище 3 чаші 2. При 2 37502 цьому крупнозернистий фільтруючий матеріал 11 може використовуватися багаторазово без заміни. Фільтр, що пропонується, при його розповсюдженні буде сприяти забезпеченню населення України чистою і безпечною щодо інфекцій питною водою при мінімальних витратах на заміну фільтруючого матеріалу, оскільки ринкова вартість, зокрема, активованого вугілля, яке виробляється в Україні, в 4,5 раза дешевше вартості такої ж кіль кості активованого вугілля у вигляді спресованого фільтруючого патрона-картриджа імпортного виробництва. Джерела інформації 1. Міжнародний патент WO 94/22548 від 13.10.1994 p. (див.: Изобретения стран мира. Вып. 11. – 1995. - № 23. - С. 52). 2. Проспект фірми PURA. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
