Антена нвч з неспрямованим випромінюванням у азимутальній площині
Формула / Реферат
Антена НВЧ з неспрямованим випромінюванням в азимутальній площині, яка складається з опромінювача, великого дзеркала, малого дзеркала і конічного відбивача, яка відрізняється тим, що велике дзеркало має зміщену параболічну створюючу поверхні, а поверхня малого дзеркала утворена шляхом обертання еліптичної створюючої навколо осі антени.
Текст

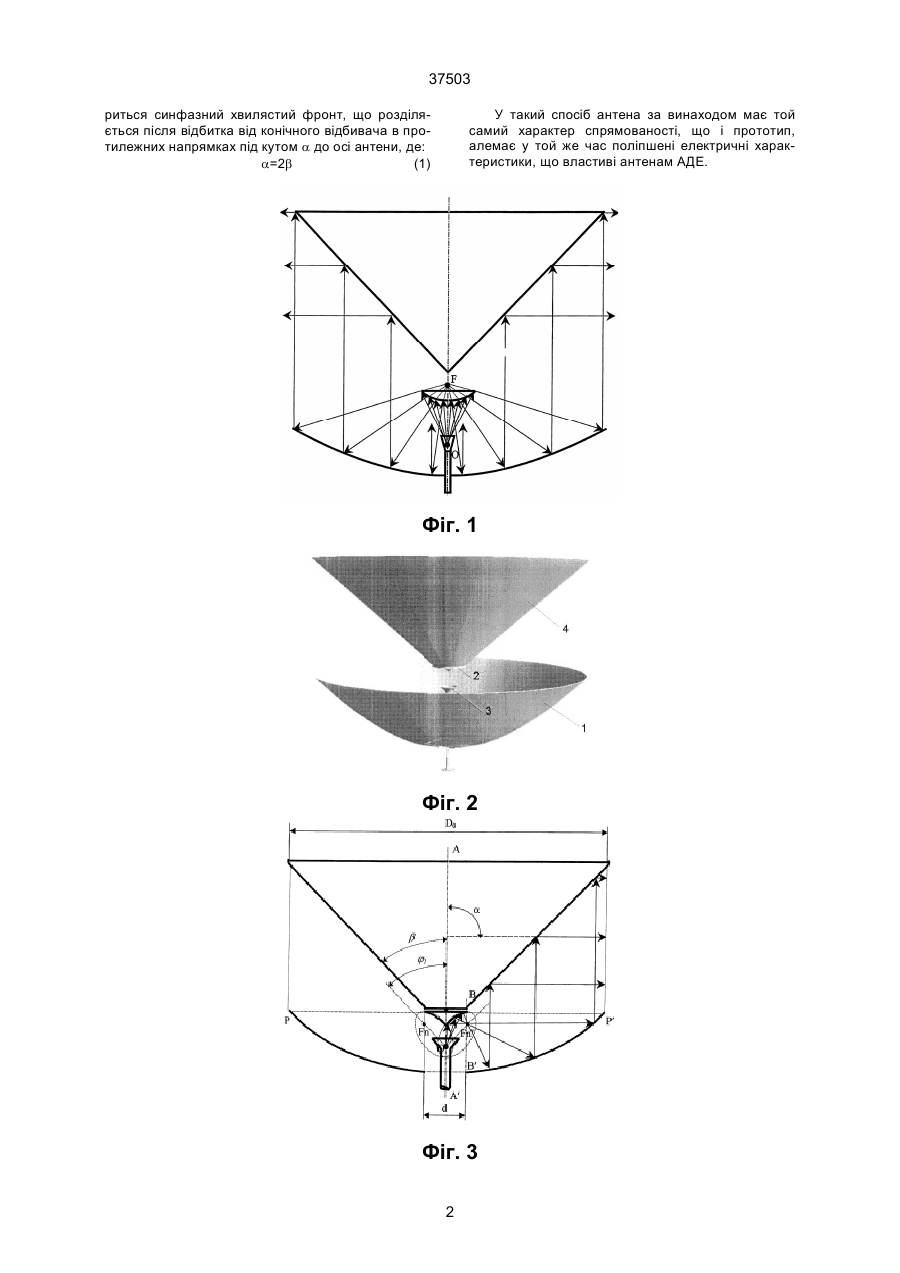

Антена НВЧ з неспрямованим випромінюванням в азимутальній площині, яка складається з опромінювача, великого дзеркала, малого дзеркала і конічного відбивача, відрізняється тим, що велике дзеркало має зміщену параболічну створюючу поверхні, а поверхня малого дзеркала утворена шляхом обертання еліптичної створюючої навколо осі антени. (19) (21) 99042232 (22) 20.04.1999 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Семеніхін Сергій Валерійович (73) Семеніхін Сергій Валерійович 37503 У такий спосіб антена за винаходом має той самий характер спрямованості, що і прототип, алемає у той же час поліпшені електричні характеристики, що властиві антенам АДЕ. риться синфазний хвилястий фронт, що розділяється після відбитка від конічного відбивача в протилежних напрямках під кутом a до осі антени, де: a=2b (1) Фіг. 1 Фіг. 2 Фіг. 3 2 37503 ___________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюAntenna with omnidirecional radiation in the azymuth plane
Автори англійськоюSemenykhin Serhii Valeriiovych
Назва патенту російськоюАнтенна свч с ненаправленным излучением в азимутной плоскости
Автори російськоюСеменихин Сергей Валерьевич
МПК / Мітки
МПК: H01Q 13/00
Мітки: неспрямованим, нвч, азимутальний, площині, випромінюванням, антена
