Абсорбер для очищення газів

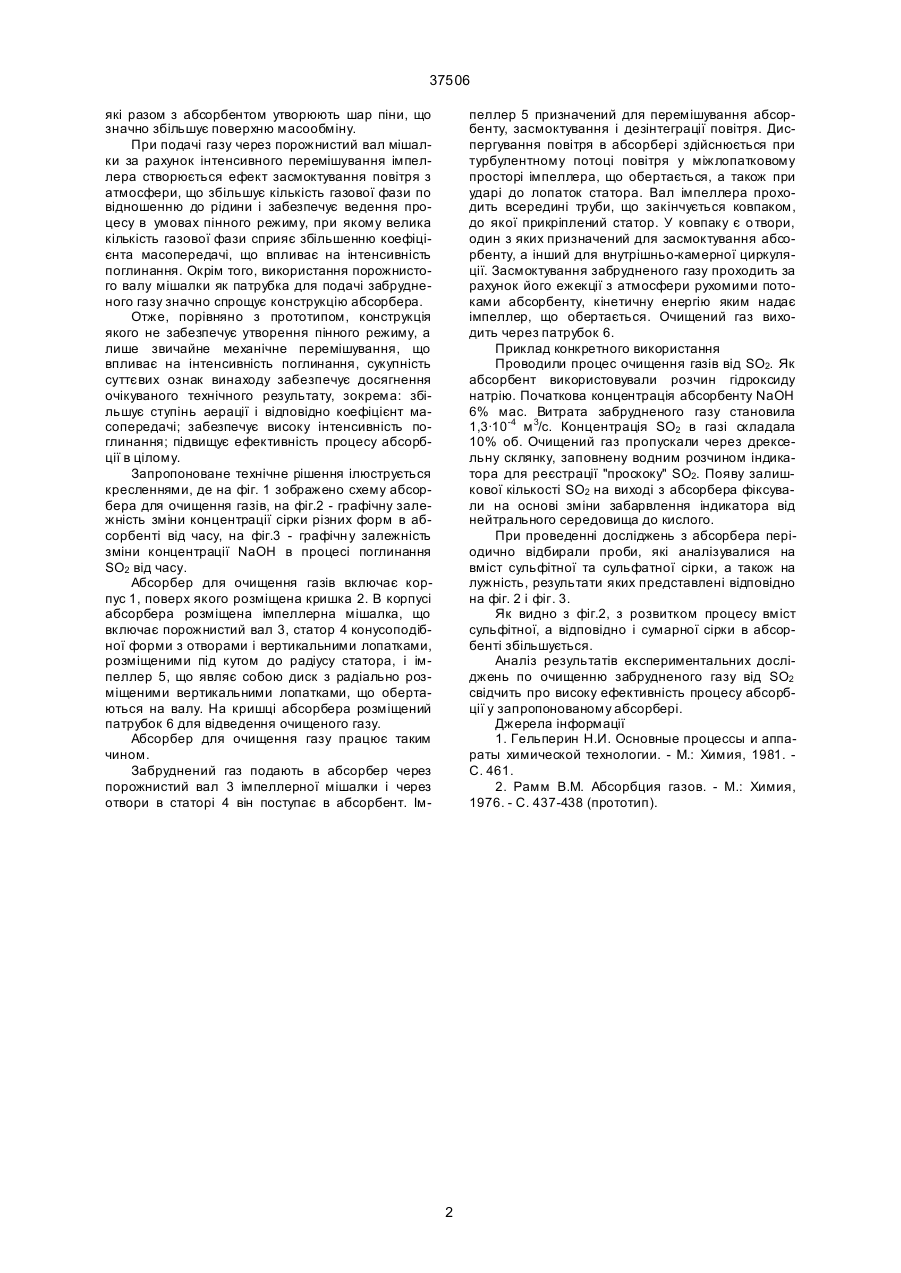

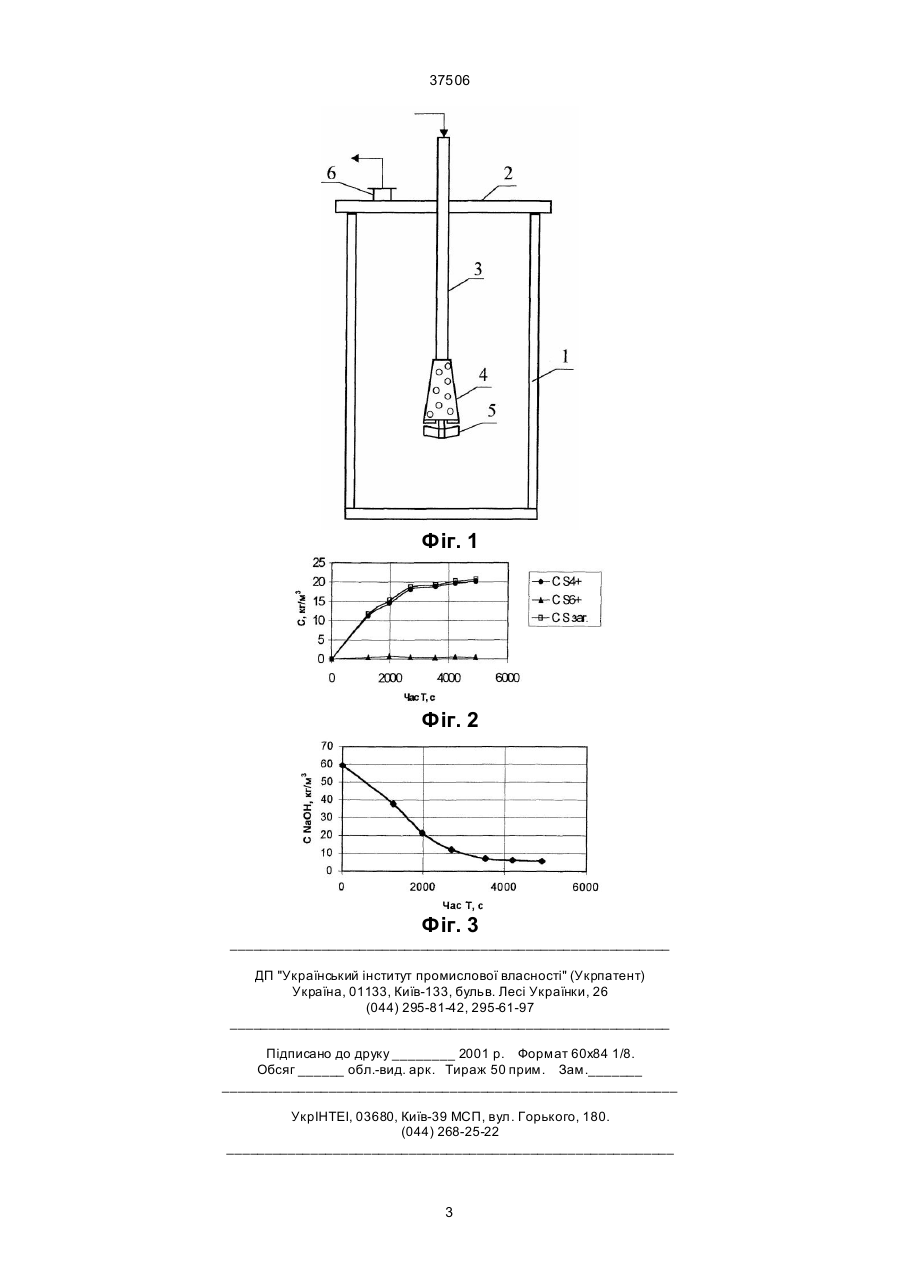

Абсорбер для очищення газів, що включає корпус, кришку, патрубки для подачі забрудненого і відведення очищеного газів та пристрій для перемішування, який відрізняється тим, що як пристрій для переміщування в корпусі абсорбера установлено імпеллерну мішалку, причому порожнистий вал мішалки водночас використовують як патрубок для подачі забрудненого газу шляхом засмоктування останнього. (19) (21) 99052589 (22) 07.05.1999 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Дерейко Христина Олегівна, Гумницький Ярослав Ми хайлович, Мальований Мирослав Степанович (73) Відкрите акціонерне товариство "Інститут гірничо-хімічної промисловості" 37506 які разом з абсорбентом утворюють шар піни, що значно збільшує поверхню масообміну. При подачі газу через порожнистий вал мішалки за рахунок інтенсивного перемішування імпеллера створюється ефект засмоктування повітря з атмосфери, що збільшує кількість газової фази по відношенню до рідини і забезпечує ведення процесу в умовах пінного режиму, при якому велика кількість газової фази сприяє збільшенню коефіцієнта масопередачі, що впливає на інтенсивність поглинання. Окрім того, використання порожнистого валу мішалки як патрубка для подачі забрудненого газу значно спрощує конструкцію абсорбера. Отже, порівняно з прототипом, конструкція якого не забезпечує утворення пінного режиму, а лише звичайне механічне перемішування, що впливає на інтенсивність поглинання, сукупність суттєвих ознак винаходу забезпечує досягнення очікуваного технічного результату, зокрема: збільшує ступінь аерації і відповідно коефіцієнт масопередачі; забезпечує високу інтенсивність поглинання; підвищує ефективність процесу абсорбції в цілому. Запропоноване технічне рішення ілюструється кресленнями, де на фіг. 1 зображено схему абсорбера для очищення газів, на фіг.2 - графічну залежність зміни концентрації сірки різних форм в абсорбенті від часу, на фіг.3 - графічн у залежність зміни концентрації NaOH в процесі поглинання SO2 від часу. Абсорбер для очищення газів включає корпус 1, поверх якого розміщена кришка 2. В корпусі абсорбера розміщена імпеллерна мішалка, що включає порожнистий вал 3, статор 4 конусоподібної форми з отворами і вертикальними лопатками, розміщеними під кутом до радіусу статора, і імпеллер 5, що являє собою диск з радіально розміщеними вертикальними лопатками, що обертаються на валу. На кришці абсорбера розміщений патрубок 6 для відведення очищеного газу. Абсорбер для очищення газу працює таким чином. Забруднений газ подають в абсорбер через порожнистий вал 3 імпеллерної мішалки і через отвори в статорі 4 він поступає в абсорбент. Ім пеллер 5 призначений для перемішування абсорбенту, засмоктування і дезінтеграції повітря. Диспергування повітря в абсорбері здійснюється при турбулентному потоці повітря у міжлопатковому просторі імпеллера, що обертається, а також при ударі до лопаток статора. Вал імпеллера проходить всередині труби, що закінчується ковпаком, до якої прикріплений статор. У ковпаку є о твори, один з яких призначений для засмоктування абсорбенту, а інший для внутрішньо-камерної циркуляції. Засмоктування забрудненого газу проходить за рахунок його ежекції з атмосфери рухомими потоками абсорбенту, кінетичну енергію яким надає імпеллер, що обертається. Очищений газ виходить через патрубок 6. Приклад конкретного використання Проводили процес очищення газів від SO2. Як абсорбент використовували розчин гідроксиду натрію. Початкова концентрація абсорбенту NaOH 6% мас. Витрата забрудненого газу становила 1,3·10-4 м 3/с. Концентрація SO2 в газі складала 10% об. Очищений газ пропускали через дрексельну склянку, заповнену водним розчином індикатора для реєстрації "проскоку" SO2. Появу залишкової кількості SO2 на виході з абсорбера фіксували на основі зміни забарвлення індикатора від нейтрального середовища до кислого. При проведенні досліджень з абсорбера періодично відбирали проби, які аналізувалися на вміст сульфітної та сульфатної сірки, а також на лужність, результати яких представлені відповідно на фіг. 2 і фіг. 3. Як видно з фіг.2, з розвитком процесу вміст сульфітної, а відповідно і сумарної сірки в абсорбенті збільшується. Аналіз результатів експериментальних досліджень по очищенню забрудненого газу від SO2 свідчить про високу ефективність процесу абсорбції у запропонованому абсорбері. Джерела інформації 1. Гельперин Н.И. Основные процессы и аппараты химической технологии. - М.: Химия, 1981. С. 461. 2. Рамм В.М. Абсорбция газов. - М.: Химия, 1976. - С. 437-438 (прототип). 2 37506 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
