Пристрій для очистки потоку повітря від пилу при навантаженні гірничої маси на конвеєр

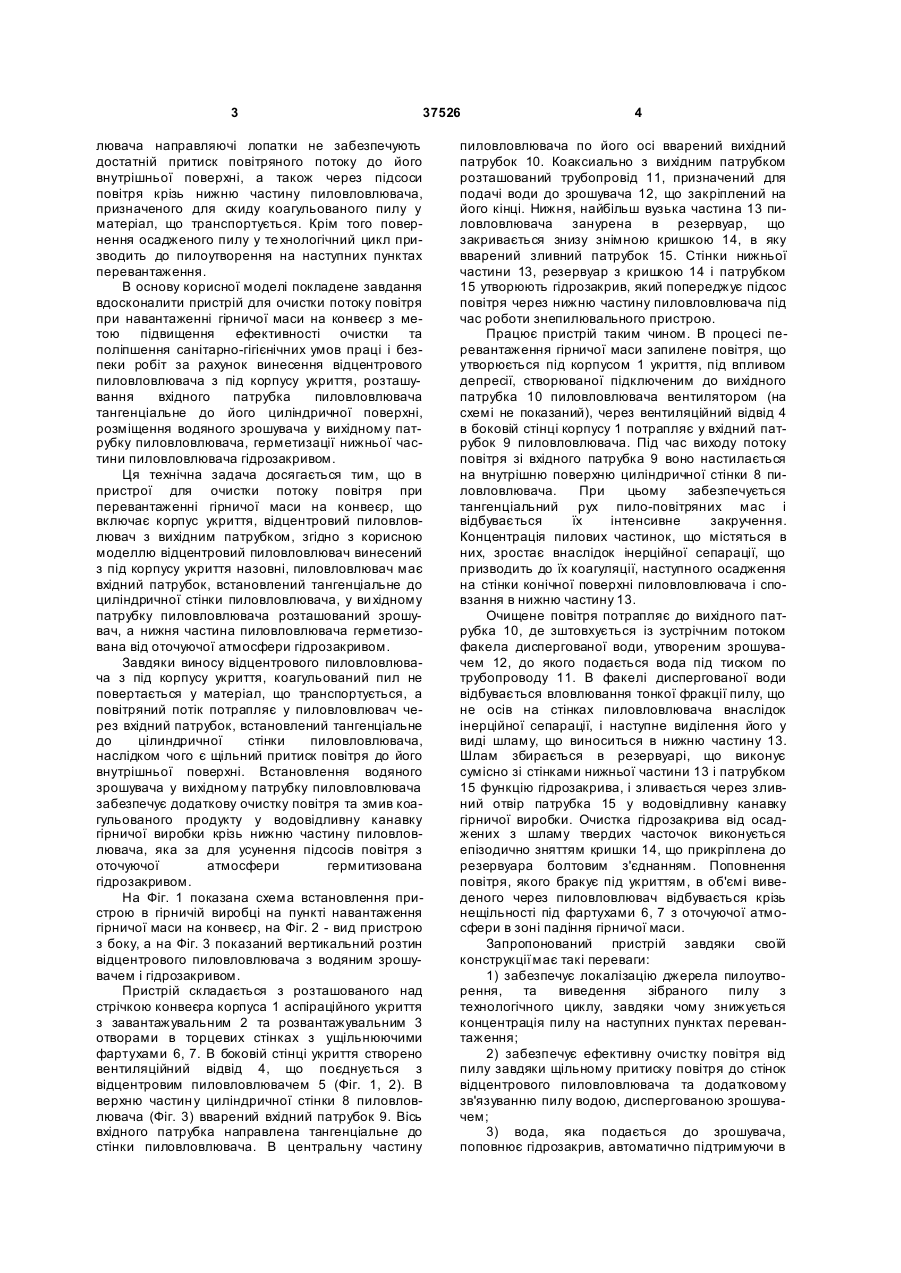

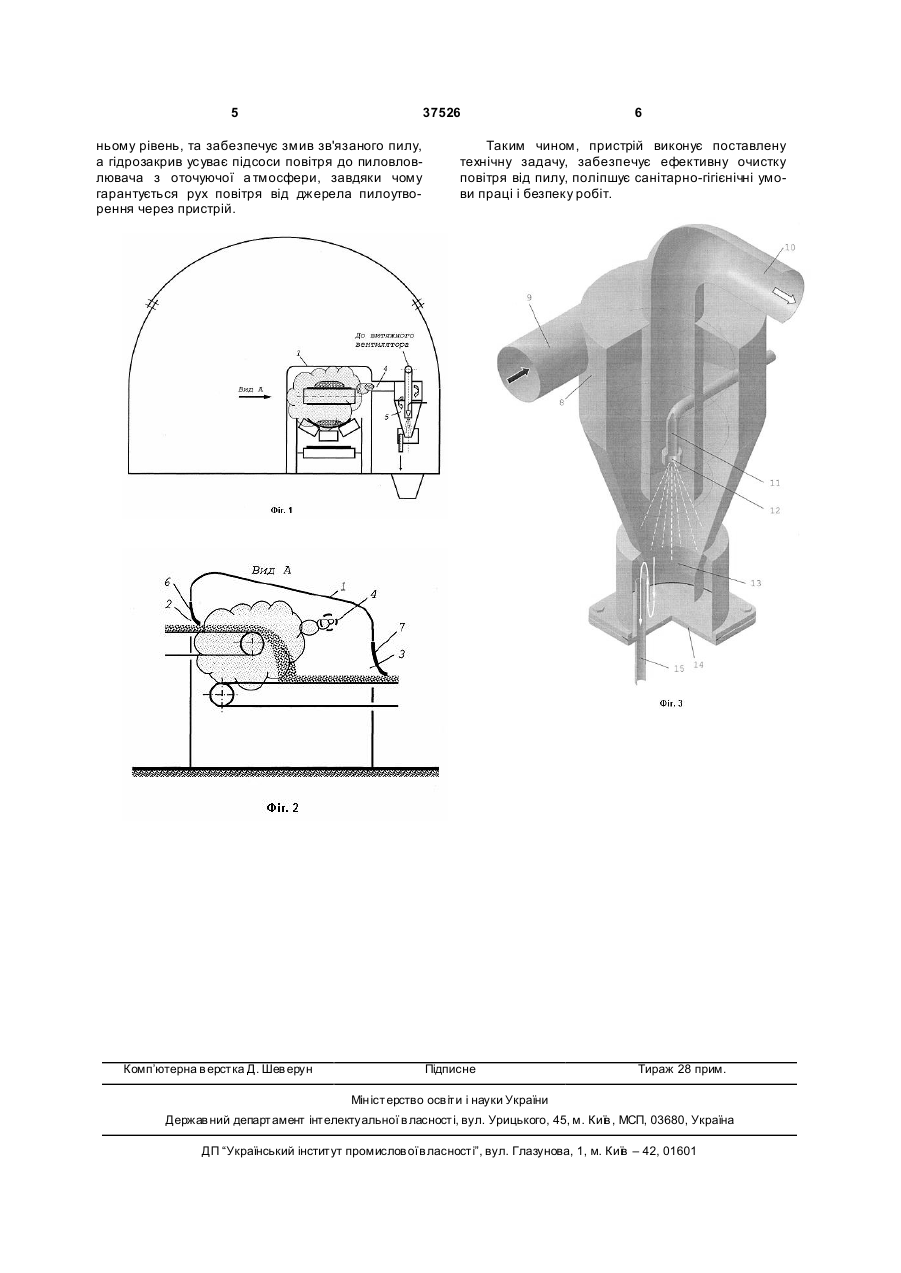

Пристрій для очистки потоку повітря від пилу при навантаженні гірничої маси на конвеєр, що 3 37526 лювача направляючі лопатки не забезпечують достатній притиск повітряного потоку до його внутрішньої поверхні, а також через підсоси повітря крізь нижню частину пиловловлювача, призначеного для скиду коагульованого пилу у матеріал, що транспортується. Крім того повернення осадженого пилу у те хнологічний цикл призводить до пилоутворення на наступних пунктах перевантаження. В основу корисної моделі покладене завдання вдосконалити пристрій для очистки потоку повітря при навантаженні гірничої маси на конвеєр з метою підвищення ефективності очистки та поліпшення санітарно-гігієнічних умов праці і безпеки робіт за рахунок винесення відцентрового пиловловлювача з під корпусу укриття, розташування вхідного патрубка пиловловлювача тангенціальне до його циліндричної поверхні, розміщення водяного зрошувача у вихідному патрубку пиловловлювача, герметизації нижньої частини пиловловлювача гідрозакривом. Ця технічна задача досягається тим, що в пристрої для очистки потоку повітря при перевантаженні гірничої маси на конвеєр, що включає корпус укриття, відцентровий пиловловлювач з вихідним патрубком, згідно з корисною моделлю відцентровий пиловловлювач винесений з під корпусу укриття назовні, пиловловлювач має вхідний патрубок, встановлений тангенціальне до циліндричної стінки пиловловлювача, у ви хідному патрубку пиловловлювача розташований зрошувач, а нижня частина пиловловлювача герметизована від оточуючої атмосфери гідрозакривом. Завдяки виносу відцентрового пиловловлювача з під корпусу укриття, коагульований пил не повертається у матеріал, що транспортується, а повітряний потік потрапляє у пиловловлювач через вхідний патрубок, встановлений тангенціальне до цілиндричної стінки пиловловлювача, наслідком чого є щільний притиск повітря до його внутрішньої поверхні. Встановлення водяного зрошувача у вихідному патрубку пиловловлювача забезпечує додаткову очистку повітря та змив коагульованого продукту у водовідливну канавку гірничої виробки крізь нижню частину пиловловлювача, яка за для усунення підсосів повітря з оточуючої атмосфери гермитизована гідрозакривом. На Фіг. 1 показана схема встановлення пристрою в гірничій виробці на пункті навантаження гірничої маси на конвеєр, на Фіг. 2 - вид пристрою з боку, а на Фіг. 3 показаний вертикальний розтин відцентрового пиловловлювача з водяним зрошувачем і гідрозакривом. Пристрій складається з розташованого над стрічкою конвеєра корпуса 1 аспіраційного укриття з завантажувальним 2 та розвантажувальним 3 отворами в торцевих стінках з ущільнюючими фартухами 6, 7. В боковій стінці укриття створено вентиляційний відвід 4, що поєднується з відцентровим пиловловлювачем 5 (Фіг. 1, 2). В верхню частин у циліндричної стінки 8 пиловловлювача (Фіг. 3) вварений вхідний патрубок 9. Вісь вхідного патрубка направлена тангенціальне до стінки пиловловлювача. В центральну частину 4 пиловловлювача по його осі вварений вихідний патрубок 10. Коаксиально з вихідним патрубком розташований трубопровід 11, призначений для подачі води до зрошувача 12, що закріплений на його кінці. Нижня, найбільш вузька частина 13 пиловловлювача занурена в резервуар, що закривається знизу знімною кришкою 14, в яку вварений зливний патрубок 15. Стінки нижньої частини 13, резервуар з кришкою 14 і патрубком 15 утворюють гідрозакрив, який попереджує підсос повітря через нижню частину пиловловлювача під час роботи знепилювального пристрою. Працює пристрій таким чином. В процесі перевантаження гірничої маси запилене повітря, що утворюється під корпусом 1 укриття, під впливом депресії, створюваної підключеним до вихідного патрубка 10 пиловловлювача вентилятором (на схемі не показаний), через вентиляційний відвід 4 в боковій стінці корпусу 1 потрапляє у вхідний патрубок 9 пиловловлювача. Під час виходу потоку повітря зі вхідного патрубка 9 воно настилається на внутрішню поверхню циліндричної стінки 8 пиловловлювача. При цьому забезпечується тангенціальний рух пило-повітряних мас і відбувається їх інтенсивне закручення. Концентрація пилових частинок, що містяться в них, зростає внаслідок інерційної сепарації, що призводить до їх коагуляції, наступного осадження на стінки конічної поверхні пиловловлювача і сповзання в нижню частину 13. Очищене повітря потрапляє до вихідного патрубка 10, де зштовхується із зустрічним потоком факела диспергованої води, утвореним зрошувачем 12, до якого подається вода під тиском по трубопроводу 11. В факелі диспергованої води відбувається вловлювання тонкої фракції пилу, що не осів на стінках пиловловлювача внаслідок інерційної сепарації, і наступне виділення його у виді шламу, що виноситься в нижню частину 13. Шлам збирається в резервуарі, що виконує сумісно зі стінками нижньої частини 13 і патрубком 15 функцію гідрозакрива, і зливається через зливний отвір патрубка 15 у водовідливну канавку гірничої виробки. Очистка гідрозакрива від осаджених з шламу твердих часточок виконується епізодично зняттям кришки 14, що прикріплена до резервуара болтовим з'єднанням. Поповнення повітря, якого бракує під укриттям, в об'ємі виведеного через пиловловлювач відбувається крізь нещільності під фартухами 6, 7 з оточуючої атмосфери в зоні падіння гірничої маси. Запропонований пристрій завдяки своїй конструкції має такі переваги: 1) забезпечує локалізацію джерела пилоутворення, та виведення зібраного пилу з технологічного циклу, завдяки чому знижується концентрація пилу на наступних пунктах перевантаження; 2) забезпечує ефективну очистку повітря від пилу завдяки щільному притиску повітря до стінок відцентрового пиловловлювача та додатковому зв'язуванню пилу водою, диспергованою зрошувачем; 3) вода, яка подається до зрошувача, поповнює гідрозакрив, автоматично підтримуючи в 5 37526 ньому рівень, та забезпечує змив зв'язаного пилу, а гідрозакрив усуває підсоси повітря до пиловловлювача з оточуючої а тмосфери, завдяки чому гарантується рух повітря від джерела пилоутворення через пристрій. Комп’ютерна в ерстка Д. Шев ерун 6 Таким чином, пристрій виконує поставлену технічну задачу, забезпечує ефективну очистку повітря від пилу, поліпшує санітарно-гігієнічні умови праці і безпеку робіт. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
