Пристрій очистки повітря для двигуна внутрішнього згоряння

Завантажити PDF файл.

Формула / Реферат

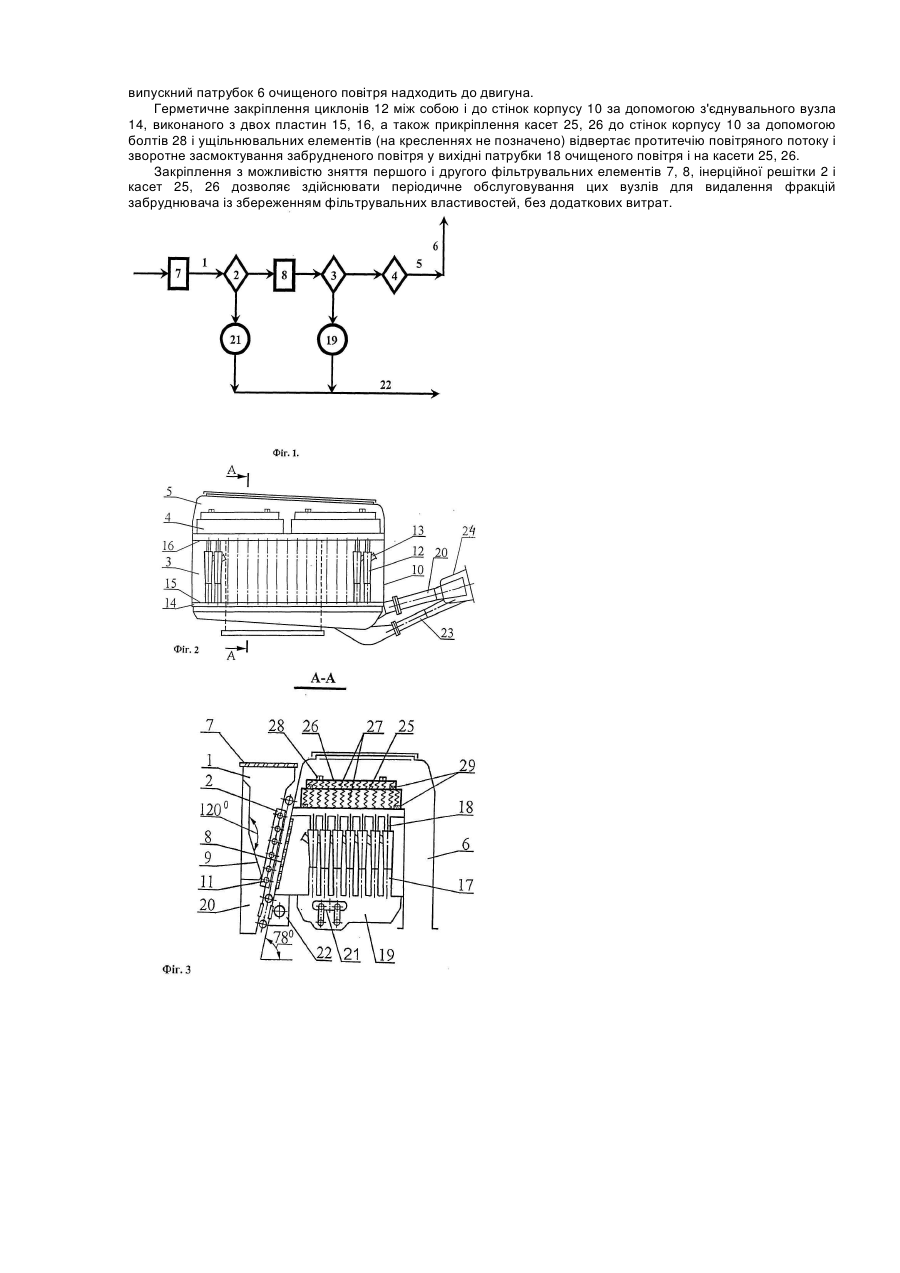

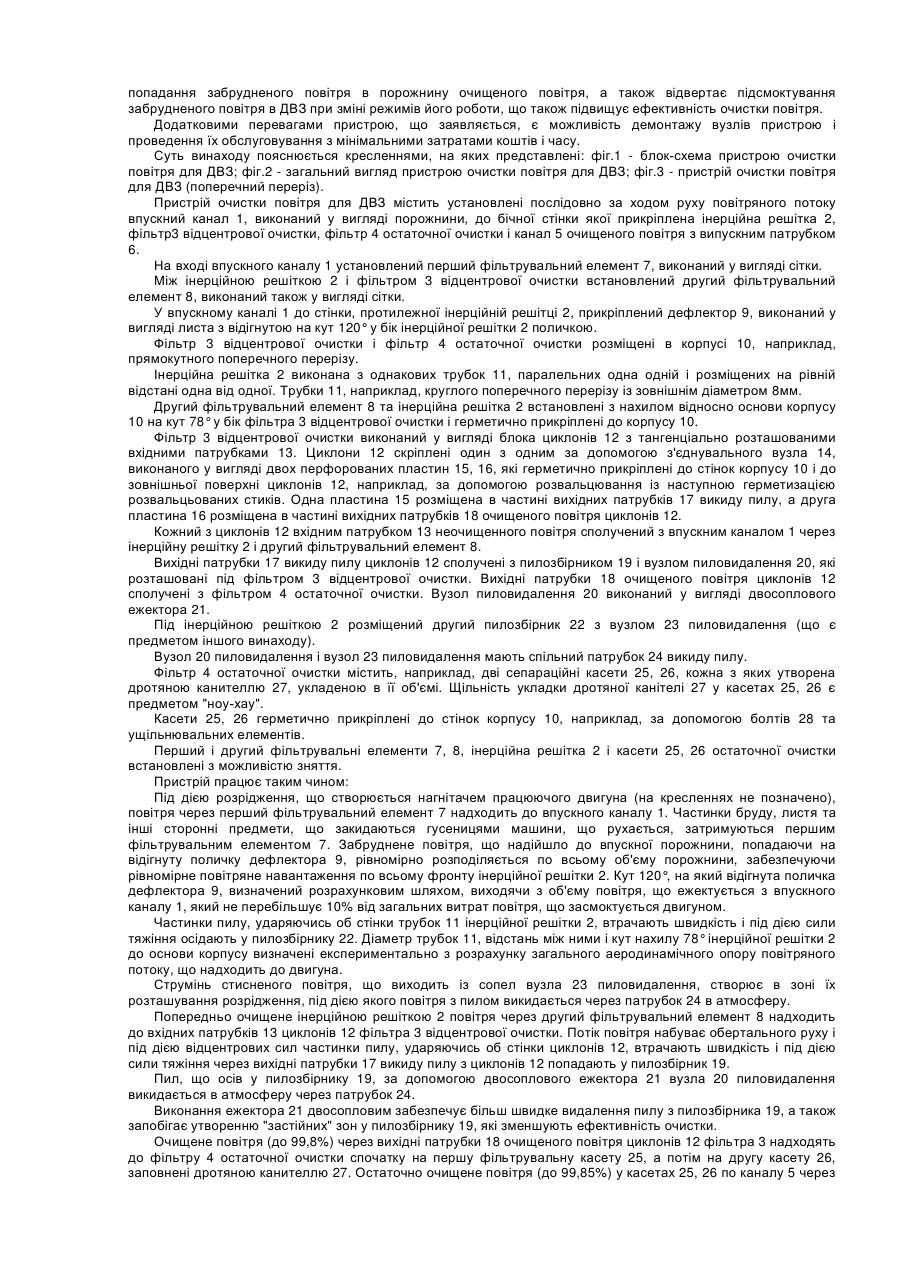

1. Пристрій очистки повітря для двигуна внутрішнього згоряння, що містить установлені послідовно за ходом руху повітряного потоку впускний канал з інерційною решіткою, фільтр відцентрової очистки, фільтр остаточної очистки і канал очищеного повітря з випускним патрубком, а також пилозбірник з вузлом пиловидалення, закріплений під фільтром відцентрової очистки, причому фільтр відцентрової очистки і фільтр остаточної очистки розміщені в корпусі, який відрізняється тим, що пристрій оснащений першим фільтрувальним елементом, установленим на вході впускного каналу, другим фільтрувальним елементом, розміщеним між інерційною решіткою і фільтром відцентрової очистки, та дефлектором, закріпленим у впускному каналі на стінці, протилежній інерційній решітці, фільтр відцентрової очистки виконаний у вигляді блока циклонів, скріплених один з одним за допомогою з'єднувального вузла, причому вхідні патрубки неочищеного повітря циклонів сполучені з впускним каналом через другий фільтрувальний елемент та інерційну решітку, вихідні патрубки викиду пилу циклонів сполучені з пилозбірником, вихідні патрубки очищеного повітря циклонів сполучені з фільтром остаточної очистки, до того ж фільтр остаточної очистки містить принаймні одну фільтрувальну касету.

2. Пристрій за п. 1, який відрізняється тим, що інерційна решітка встановлена з нахилом у бік фільтра відцентрової очистки під кутом 78° до основи корпусу і виконана з однакових трубок, розташованих на рівній відстані одна від одної.

3. Пристрій за п. 1, який відрізняється тим, що дефлектор виконаний у вигляді листа з поличкою, відігнутою в бік інерційної решітки на кут 120°.

4. Пристрій за п. 1, який відрізняється тим, що перший і другий фільтрувальні елементи виконані у вигляді сіток.

5. Пристрій за п. 1, який відрізняється тим, що вузол пиловидалення виконаний у вигляді двосоплового ежектора.

6. Пристрій за п. 1, який відрізняється тим, що кожна фільтрувальна касета утворена дротяною канителлю, укладеною в порожнині касети, герметично прикріпленої до стінок корпусу.

7. Пристрій за п. 1, який відрізняється тим, що з’єднувальний вузол фільтра відцентрової очистки виконаний у вигляді двох перфорованих пластин, герметично прикріплених до стінок корпусу і до зовнішньої поверхні циклонів, причому одна з пластин розміщена в торцевій частині вихідних патрубків очищеного повітря циклонів, а інша пластина розміщена в торцевій частині вихідних патрубків викиду пилу циклонів.

8. Пристрій за п. 1, який відрізняється тим, що перший і другий фільтрувальні елементи, інерційна решітка і касети фільтра остаточної очистки встановлені знімно.
