Електролюмінесцентний гнучкий індикатор

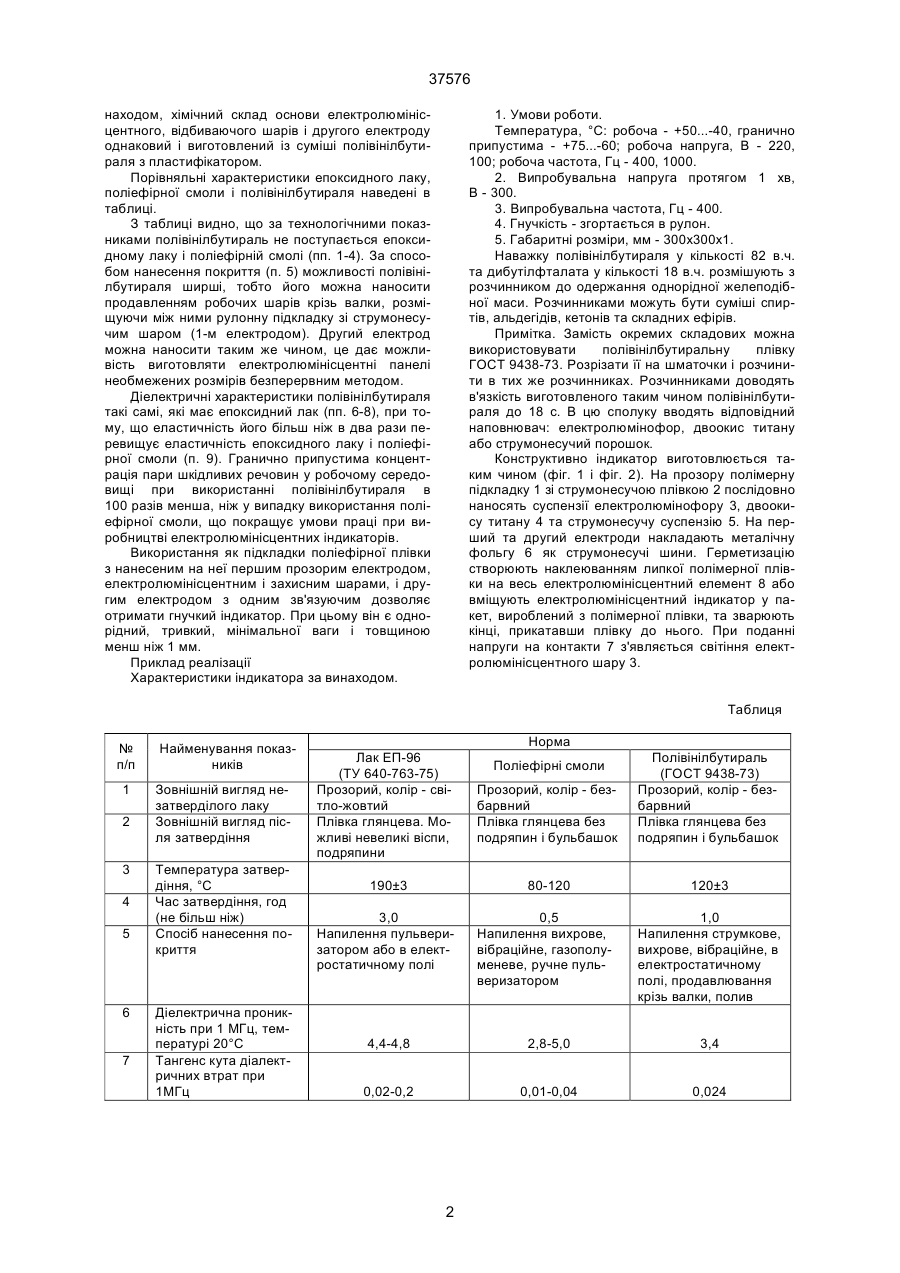

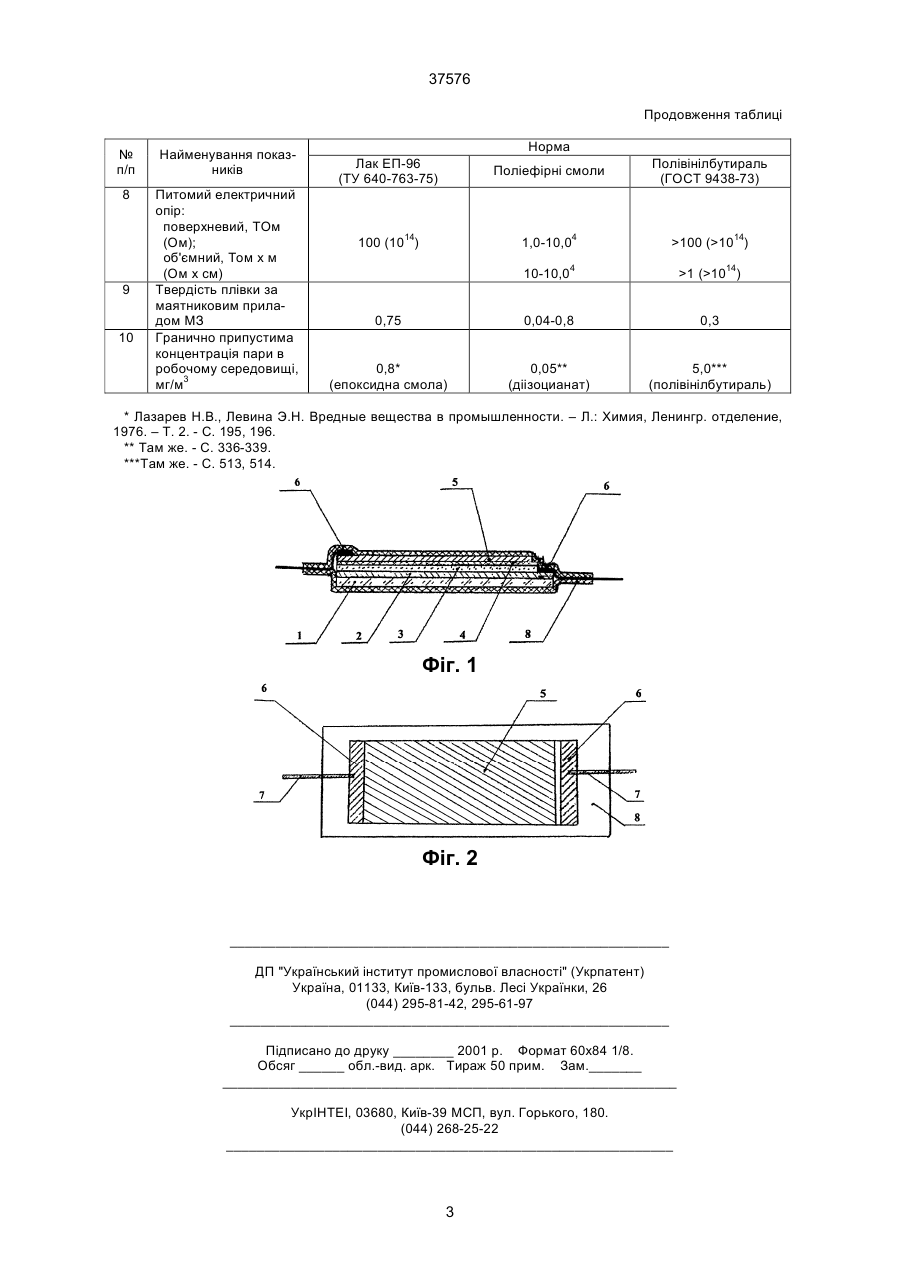

Електролюмінісцентний гнучкий індикатор, який містить в собі перший прозорий електрод, електролюмінісцентний і відбиваючий шари та другий електрод, який відрізняється тим, що хімічний склад основи електролюмінісцентного і відбиваючого шарів та другого електрода однаковий і виготовлений із суміші полівінілбутиралю з пластифікатором. (19) (21) 99127112 (22) 27.12.1999 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Родіонов Валерій Євгенович, Хейленко Ольга Тихонівна (73) Інститут фізики напівпровідників НАН України 37576 находом, хімічний склад основи електролюмінісцентного, відбиваючого шарів і другого електроду однаковий і виготовлений із суміші полівінілбутираля з пластифікатором. Порівняльні характеристики епоксидного лаку, поліефірної смоли і полівінілбутираля наведені в таблиці. З таблиці видно, що за технологічними показниками полівінілбутираль не поступається епоксидному лаку і поліефірній смолі (пп. 1-4). За способом нанесення покриття (п. 5) можливості полівінілбутираля ширші, тобто його можна наносити продавленням робочих шарів крізь валки, розміщуючи між ними рулонну підкладку зі струмонесучим шаром (1-м електродом). Другий електрод можна наносити таким же чином, це дає можливість виготовляти електролюмінісцентні панелі необмежених розмірів безперервним методом. Діелектричні характеристики полівінілбутираля такі самі, які має епоксидний лак (пп. 6-8), при тому, що еластичність його більш ніж в два рази перевищує еластичність епоксидного лаку і поліефірної смоли (п. 9). Гранично припустима концентрація пари шкідливих речовин у робочому середовищі при використанні полівінілбутираля в 100 разів менша, ніж у випадку використання поліефірної смоли, що покращує умови праці при виробництві електролюмінісцентних індикаторів. Використання як підкладки поліефірної плівки з нанесеним на неї першим прозорим електродом, електролюмінісцентним і захисним шарами, і другим електродом з одним зв'язуючим дозволяє отримати гнучкий індикатор. При цьому він є однорідний, тривкий, мінімальної ваги і товщиною менш ніж 1 мм. Приклад реалізації Характеристики індикатора за винаходом. 1. Умови роботи. Температура, °С: робоча - +50...-40, гранично припустима - +75...-60; робоча напруга, В - 220, 100; робоча частота, Гц - 400, 1000. 2. Випробувальна напруга протягом 1 хв, В - 300. 3. Випробувальна частота, Гц - 400. 4. Гнучкість - згортається в рулон. 5. Габаритні розміри, мм - 300х300х1. Наважку полівінілбутираля у кількості 82 в.ч. та дибутілфталата у кількості 18 в.ч. розмішують з розчинником до одержання однорідної желеподібної маси. Розчинниками можуть бути суміші спиртів, альдегідів, кетонів та складних ефірів. Примітка. Замість окремих складових можна використовувати полівінілбутиральну плівку ГОСТ 9438-73. Розрізати її на шматочки і розчинити в тих же розчинниках. Розчинниками доводять в'язкість виготовленого таким чином полівінілбутираля до 18 с. В цю сполуку вводять відповідний наповнювач: електролюмінофор, двоокис титану або струмонесучий порошок. Конструктивно індикатор виготовлюється таким чином (фіг. 1 і фіг. 2). На прозору полімерну підкладку 1 зі струмонесучою плівкою 2 послідовно наносять суспензії електролюмінофору 3, двоокису титану 4 та струмонесучу суспензію 5. На перший та другий електроди накладають металічну фольгу 6 як струмонесучі шини. Герметизацію створюють наклеюванням липкої полімерної плівки на весь електролюмінісцентний елемент 8 або вміщують електролюмінісцентний індикатор у пакет, вироблений з полімерної плівки, та зварюють кінці, прикатавши плівку до нього. При поданні напруги на контакти 7 з'являється світіння електролюмінісцентного шару 3. Таблиця № п/п 1 2 3 4 5 6 7 Найменування показників Зовнішній вигляд незатверділого лаку Зовнішній вигляд після затвердіння Температура затвердіння, °С Час затвердіння, год (не більш ніж) Спосіб нанесення покриття Діелектрична проникність при 1 МГц, температурі 20°С Тангенс кута діалектричних втрат при 1МГц Норма Лак ЕП-96 (ТУ 640-763-75) Прозорий, колір - світло-жовтий Плівка глянцева. Можливі невеликі віспи, подряпини 80-120 190±3 3,0 Напилення пульверизатором або в електростатичному полі Прозорий, колір - безбарвний Плівка глянцева без подряпин і бульбашок Полівінілбутираль (ГОСТ 9438-73) Прозорий, колір - безбарвний Плівка глянцева без подряпин і бульбашок 120±3 Поліефірні смоли 0,5 Напилення вихрове, вібраційне, газополуменеве, ручне пульверизатором 1,0 Напилення струмкове, вихрове, вібраційне, в електростатичному полі, продавлювання крізь валки, полив 4,4-4,8 2,8-5,0 3,4 0,02-0,2 0,01-0,04 0,024 2 37576 Продовження таблиці № п/п Найменування показників 8 Питомий електричний опір: поверхневий, ТОм (Ом); об'ємний, Том х м (Ом х см) Твердість плівки за маятниковим приладом МЗ Гранично припустима концентрація пари в робочому середовищі, мг/м3 9 10 Норма Лак ЕП-96 (ТУ 640-763-75) Поліефірні смоли Полівінілбутираль (ГОСТ 9438-73) 100 (1014) 1,0-10,04 >100 (>1014) 10-10,04 >1 (>1014) 0,75 0,04-0,8 0,3 0,8* (епоксидна смола) 0,05** (діізоцианат) 5,0*** (полівінілбутираль) * Лазарев Н.В., Левина Э.Н. Вредные вещества в промышленности. – Л.: Химия, Ленингр. отделение, 1976. – Т. 2. - С. 195, 196. ** Там же. - С. 336-339. ***Там же. - С. 513, 514. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
