Рідкокристалічний індикатор

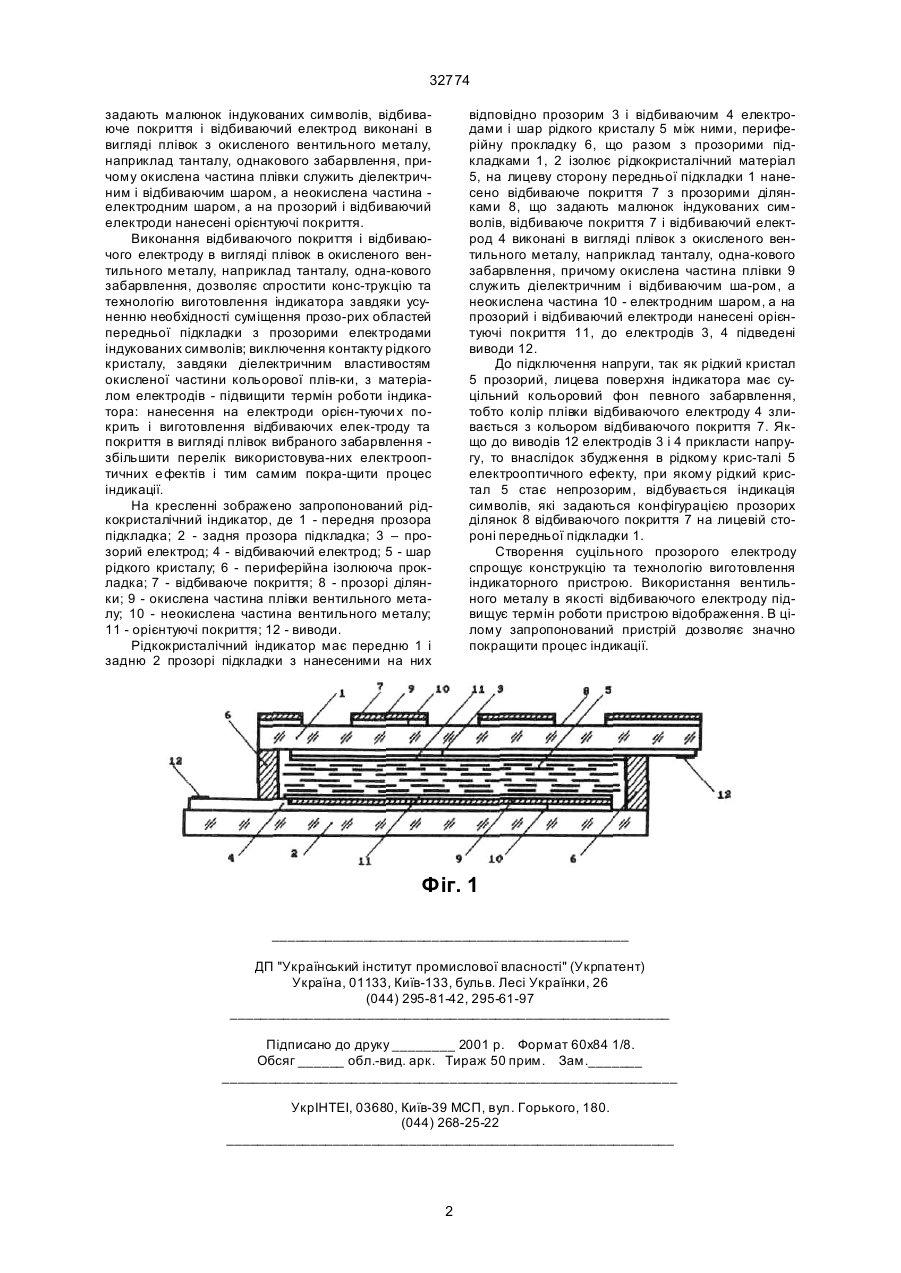

Рідкокристалічний індикатор, який має передню і задню прозорі підкладки з нанесеними на них відповідно прозорим і відбиваючим електродами і шар рідкого кристала між ними, периферійну прок 32774 задають малюнок індукованих символів, відбиваюче покриття і відбиваючий електрод виконані в вигляді плівок з окисленого вентильного металу, наприклад танталу, однакового забарвлення, причому окислена частина плівки служить діелектричним і відбиваючим шаром, а неокислена частина електродним шаром, а на прозорий і відбиваючий електроди нанесені орієнтуючі покриття. Виконання відбиваючого покриття і відбиваючого електроду в вигляді плівок в окисленого вентильного металу, наприклад танталу, одна-кового забарвлення, дозволяє спростити конс-трукцію та технологію виготовлення індикатора завдяки усуненню необхідності суміщення прозо-рих областей передньої підкладки з прозорими електродами індукованих символів; виключення контакту рідкого кристалу, завдяки діелектричним властивостям окисленої частини кольорової плів-ки, з матеріалом електродів - підвищити термін роботи індикатора: нанесення на електроди орієн-туючи х покрить і виготовлення відбиваючих елек-троду та покриття в вигляді плівок вибраного забарвлення збільшити перелік використовува-них електрооптичних е фектів і тим самим покра-щити процес індикації. На кресленні зображено запропонований рідкокристалічний індикатор, де 1 - передня прозора підкладка; 2 - задня прозора підкладка; 3 – прозорий електрод; 4 - відбиваючий електрод; 5 - шар рідкого кристалу; 6 - периферійна ізолююча прокладка; 7 - відбиваюче покриття; 8 - прозорі ділянки; 9 - окислена частина плівки вентильного металу; 10 - неокислена частина вентильного металу; 11 - орієнтуючі покриття; 12 - виводи. Рідкокристалічний індикатор має передню 1 і задню 2 прозорі підкладки з нанесеними на них відповідно прозорим 3 і відбиваючим 4 електродами і шар рідкого кристалу 5 між ними, периферійну прокладку 6, що разом з прозорими підкладками 1, 2 ізолює рідкокристалічний матеріал 5, на лицеву сторону передньої підкладки 1 нанесено відбиваюче покриття 7 з прозорими ділянками 8, що задають малюнок індукованих символів, відбиваюче покриття 7 і відбиваючий електрод 4 виконані в вигляді плівок з окисленого вентильного металу, наприклад танталу, одна-кового забарвлення, причому окислена частина плівки 9 служить діелектричним і відбиваючим ша-ром, а неокислена частина 10 - електродним шаром, а на прозорий і відбиваючий електроди нанесені орієнтуючі покриття 11, до електродів 3, 4 підведені виводи 12. До підключення напруги, так як рідкий кристал 5 прозорий, лицева поверхня індикатора має суцільний кольоровий фон певного забарвлення, тобто колір плівки відбиваючого електроду 4 зливається з кольором відбиваючого покриття 7. Якщо до виводів 12 електродів 3 і 4 прикласти напругу, то внаслідок збудження в рідкому крис-талі 5 електрооптичного ефекту, при якому рідкий кристал 5 стає непрозорим, відбувається індикація символів, які задаються конфігурацією прозорих ділянок 8 відбиваючого покриття 7 на лицевій стороні передньої підкладки 1. Створення суцільного прозорого електроду спрощує конструкцію та технологію виготовлення індикаторного пристрою. Використання вентильного металу в якості відбиваючого електроду підвищує термін роботи пристрою відображення. В цілому запропонований пристрій дозволяє значно покращити процес індикації. Фіг. 1 _______________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
