Прилад аморфізації металів о.кугушова

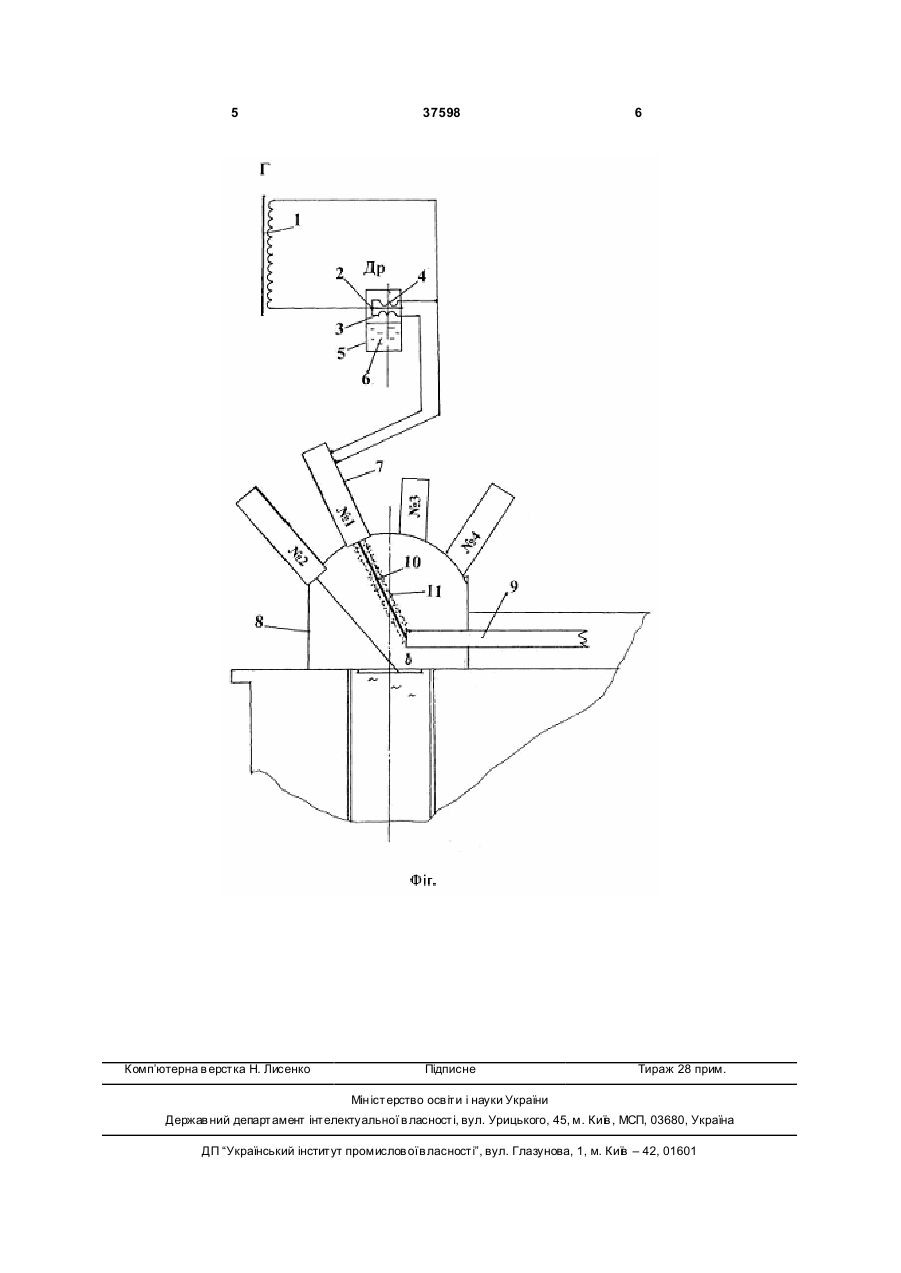

1. Прилад аморфізації металів, що містить: генератор (Г), призначений для виробляння електроенергії високої напруги низького струму, дросель (Др) з обмотками по струму, з'єднаною послідовно з Г, і по напрузі, з'єднаною паралельно з Г, електронно-променеву установку (піч), призначену для плавки металів та їх сплавів, який відрізняється тим, що Др вмонтований в морозильну камеру з рідинним . 3 швидкість охолодження досягається шляхом відводу тепла в массу холодної деталі. В основу корисної моделі поставлена задача - утворити прилад аморфізації металів в об'ємних обсягах. Поставлена задача вирішується шляхом зниження польової температури живлячої енергії до -267°С. Тобто польова температура струму, який виробляє генератор та живить електроннолучову (лазерну) установку повинна бути на дуже низькому рівні. Таким чином, дросель (Др), що ввімкнутий між генератором (Г) та електронно-лучовою установкою вмонтовується в морозильну камеру з рідинним газом гелієм, температура якого составляє -267,9°С. Де Др опирається на решітку, під якою знаходиться рідинний гелій, і таким чином, магнітне поле Др іонізує повітря, яке випаровує рідинний газ. В результаті, частиці електричного поля струму з від'ємними зарядами складаються з частицями повітря з додатними зарядами і польова температура струм у досягає 266...-267°С. Але для того, щоб попередити пробої в ізоляції між витками обмоток Г і електроннолучови х п ушок, обмотки Г мають захистний шар від теплообміну з суміжними тілами, виконаний із графіто волокнистих матеріалів, серії "Графіти реакторні". Обмотки пушок мають захистний шар із слюдоволокнистих матеріалів, серії Н (морозостойкі), спеціалізовані для роботи в космічних умовах. Таким чином, польова температура струму, поступаючого в обмотки електронно-лучової пушки від Г, утворює таку ж температуру електромагнітного поля пушки. В результаті чого, польова температура луча лазера составляє 267°С. Окрім того, час о холодження можна стиснювати та розтягувати шляхом змінення температур пушок. Наприклад, - польова температура пушки №1 позитивна, №2 негативна, а №3 та 4 відносні. Фіг. - Принципова схема Прилада аморфізації металів А.Кугушова. (На схемі показана частина Г - статор) Прилад аморфізації металів А.Кугушова містить: генератор (Г) 1, обмотки якого мають 37598 4 захисний шар із графітоволокнистих матеріалів, серії «графіти реакторні», дросель 2 (Др) з обмотками по струму 3, з'єднаною послідовно з Г і по напрузі 4, з'єднаною паралельно з Г, який вмонтован в морозильну камеру 5 з рідинним газом гелієм 6, температура якого -267,9°С, електронно-лучова пушка 7, обмотки якої мають захисний шар із слюдоволокнистих матеріалів, серії Н (морозостойкі), піч 8, чорновий метал 9. А також на схемі показані - луч 10 та польова оболонка луча 11. Робота приладу. Генератор 1 виробляє струм, який поступає в обмотку по напрузі 4 Др 2 і в обмотки електроннолучової п ушки 7. Від обмоток пушки струм поступає в обмотку по струму 3 Др, напрямок якого співпадає з напрямком струму в обмотці по напрузі. Др опирається на решітку, під якою знаходиться рідинний гелій 6 і таким чином магнітне поле Др іонізує повітря в камері. В результаті, частиці електромагнітного поля струму з від'ємними зарядами притягаються к частицям повітря з додатними зарядами і температура поля струму досягає -267°С. Польова температура струму миттєво розповсюджується по всій мережі Г-Др-пушка і в пушці утворюється електромагнітне поле, температура якого составляє -267°С +/-1°. Таким чином, луч (лазер), призначений для електроннолучової плавки металів та їх сплавів, має польову оболонку з температурою -267°С, яка обволакує луч і супроводжує його до точки плавління метала. В результаті, температура в точці контакту луча з металом (точка плавління) составляє 0...+3500°С, а температура польової оболонки луча (оболонка точки плавління) составляє -267°С. Технічний результат: польова температура луча лазера составляє -267°С; - швидкість охолодження розплаву составляє 1010 градусів в секунду, що забезпечує аморфний стан металів (сплавів) в об'ємних обсягах. Час охолодження можна корегувати шляхом змінення температур пушок, наприклад - польова температура пушки №1 позитивна, №2 негативна, №3 і 4 відносні. 5 Комп’ютерна в ерстка Н. Лисенко 37598 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
