Вітрило бражника роторного вітродвигуна

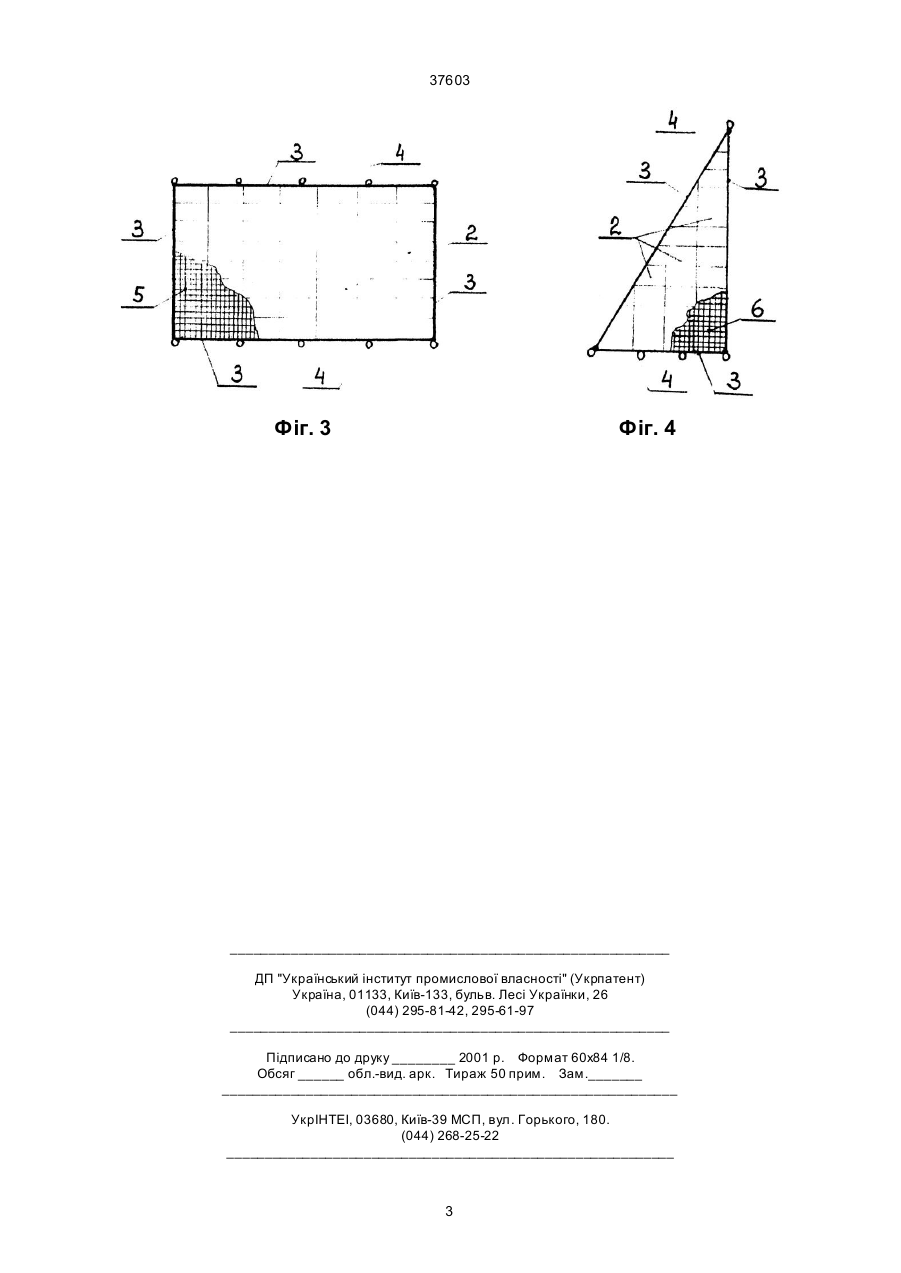

Вітрило роторного вітродвигуна, виконане у вигляді полотнища із тканого або плівкового матеріалу, яке відрізняється тим, що воно споряджене сіткою, з'єднаною по периметру з вірьовкою або тросом, з кільцями або петлями на верхньому І нижньому краях для кріплення до підтримуючих конструкцій ротора,та приєднаних горизонтальними рядами по всій площі сітки легких еластичних 37603 повітряний потік. В цьому положенні холостого ходу крило ротора працює аналогічно пластинчатому типу ротора. Це нагадує приклад із живої природи - кінцеві пера крил птахів: при руху крила вниз еластичні елементи пера опираються на повітря, при руху пера вверх - елементи пера відхиляються, пропускаючи повітря мимо. Суть конструкції пояснюється кресленнями, де на фіг. 1 показано розріз вітрила: А. холостий хід; В. робочий хід; на фіг. 2 показано перший варіант вітрила із сіткою 1, яка має діагональне плетиво ліній, прикріплені до неї легкі клапани 2, вірьовка або трос 3, та кільця або петлі 4 для кріплення до підтримуючим конструкцій ротора; на фіг. 3 показано другий варіант вітрила із сіткою 5, яка має горизонтальні та вертикальні лінії плетива, прикріплені до неї легкі клапани 2, вірьовка чи трос 3 та кільця або петлі 4 для кріплення; на фіг. 4 показано третій варіант вітрила - трикутне із сіткою 6, клапанами 2, вірьовкою чи тросом 3 та кільцями або петлями 4 для кріплення. Запропоновано три варіанти вітрил: Перший варіант – прямокутне або трапеційне вітрило із сіткою з діагональними лініями плетіння -1 . Кріплення верху клапанів - 2 тільки в місцях перетину країв клапанів - 2 з лініями сітки - 1 або у вузла х. По периметру сітки - і приєднано вірьовку або трос - 3 з кільцями чи петлями - 4. Другий варіант – прямокутний або трапеційне вітрило з горизонтальними та вертикальними лініями плетива сітки - 5 та приєднаними легкими еластичними клапанами - 2, вірьовкою або тросом по периметру - 3 з петлями чи кільцями - 4. Цей варіант зручний тим, що лінії сітки - 5 будуть паралельні краям клапанів – 2, і їхні верхні краї можна буде легко прикріплювати по всій довжині ліній сітки 5, що збільшує технологічність і надійність кріплення клапанів - 2. Наприклад, можна буде перегинати краї клапанів – 2 через горизонтальну лінію сітки - 5 і виконувати шов, або склеювати спеціальним клеєм. Отже, можна буде масово виготовляти такі вітрила стандартних типорозмірів з дешевих тканих чи плівкових матеріалів, на зразок військових маскувальних сіток для тисяч вітрових двигунів різної потужності від переносних туристичних до потужних промислових. Третій варіант – вітрило трикутної форми із сіткою – 6, вірьовкою по периметру - 3, легкими еластичними клапанами - 2 та кільцями чи петлями 4. Варіант зручний тим, що можна швидко піднімати і опускати вітрила за верхній кут вірьовкою чи тросом через блок чи кільце, розміщене наверху ротора. Це не потребує верхні х підтримуючих конструкцій /рей/, як у варіанті першому чи другому. Цей варіант може застосовуватись на невеликих або пересувних двигунах. Усi запропоновані варіанти можуть бути застосовані на плавзасобах, встановлюючи парну кількість вітродвигунів з протилежним обертанням роторів для нейтралізації дії одного ротора на корпус судна. При цьому оберти ротора подавати на гвинт судна або на електрогенератор. Простота конструкції, поширеність матеріалів та легка замінність забезпечить масове застосування цього винаходу. Фіг. 1 Фіг. 2 2 37603 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
