Четвірковий циклічний інвертор

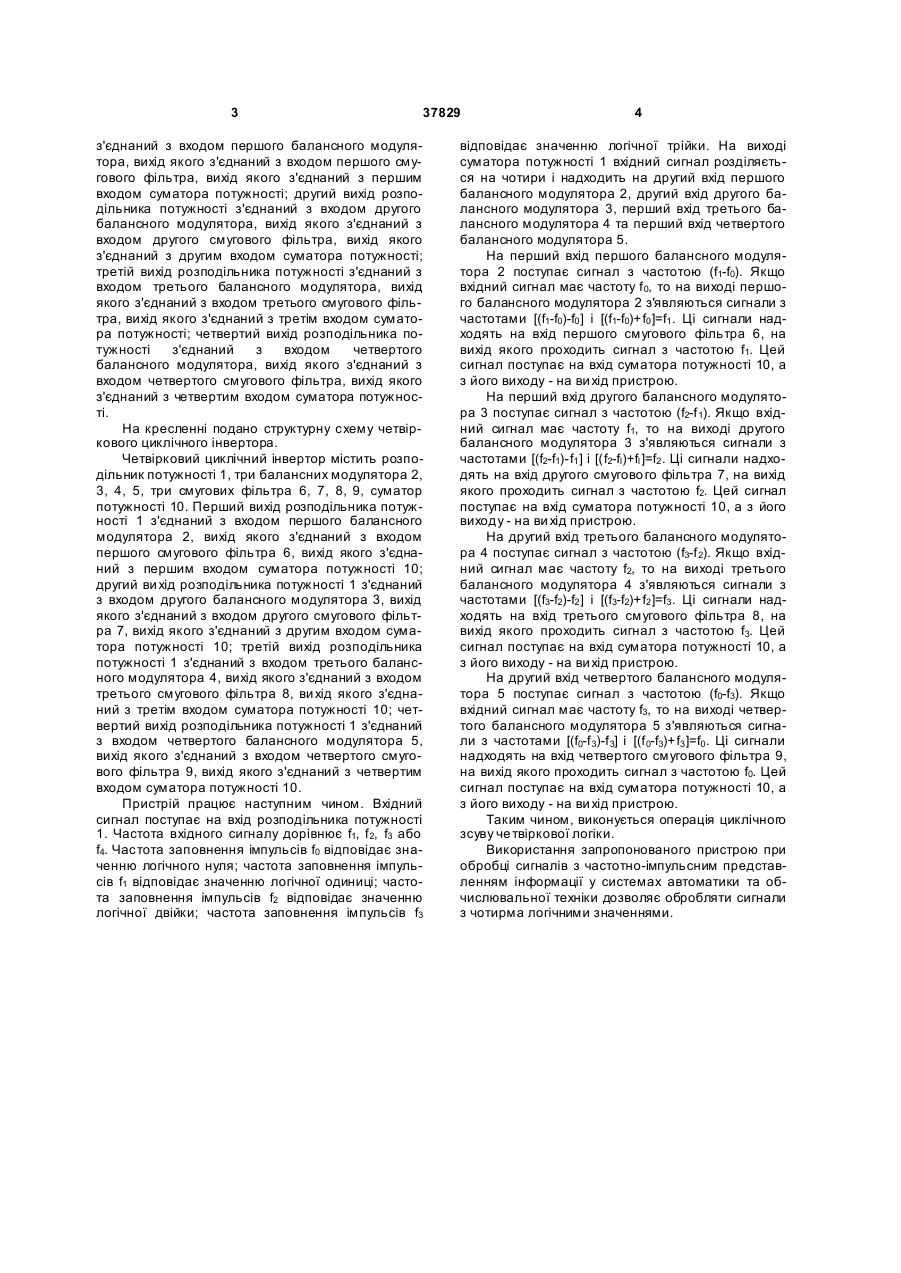

Четвірковий циклічний інвертор, який містить розподільник потужності, суматор потужності, три балансних модулятори та три смугови х фільтри, перший вихід розподільника потужності з'єднаний з входом першого балансного модулятора, вихід якого з'єднаний з входом першого смугового фільтра, ви хід якого з'єднаний з першим входом сума 3 37829 з'єднаний з входом першого балансного модулятора, вихід якого з'єднаний з входом першого смугового фільтра, вихід якого з'єднаний з першим входом суматора потужності; другий вихід розподільника потужності з'єднаний з входом другого балансного модулятора, вихід якого з'єднаний з входом другого смугового фільтра, вихід якого з'єднаний з другим входом суматора потужності; третій вихід розподільника потужності з'єднаний з входом третього балансного модулятора, вихід якого з'єднаний з входом третього смугового фільтра, вихід якого з'єднаний з третім входом суматора потужності; четвертий вихід розподільника потужності з'єднаний з входом четвертого балансного модулятора, вихід якого з'єднаний з входом четвертого смугового фільтра, вихід якого з'єднаний з четвертим входом суматора потужності. На кресленні подано структурну схему четвіркового циклічного інвертора. Четвірковий циклічний інвертор містить розподільник потужності 1, три балансних модулятора 2, 3, 4, 5, три смугових фільтра 6, 7, 8, 9, суматор потужності 10. Перший вихід розподільника потужності 1 з'єднаний з входом першого балансного модулятора 2, вихід якого з'єднаний з входом першого смугового фільтра 6, вихід якого з'єднаний з першим входом суматора потужності 10; другий ви хід розподільника потужності 1 з'єднаний з входом другого балансного модулятора 3, вихід якого з'єднаний з входом другого смугового фільтра 7, вихід якого з'єднаний з другим входом суматора потужності 10; третій вихід розподільника потужності 1 з'єднаний з входом третього балансного модулятора 4, вихід якого з'єднаний з входом третього смугового фільтра 8, ви хід якого з'єднаний з третім входом суматора потужності 10; четвертий вихід розподільника потужності 1 з'єднаний з входом четвертого балансного модулятора 5, вихід якого з'єднаний з входом четвертого смугового фільтра 9, вихід якого з'єднаний з четвертим входом суматора потужності 10. Пристрій працює наступним чином. Вхідний сигнал поступає на вхід розподільника потужності 1. Частота вхідного сигналу дорівнює f1, f 2, f3 або f4. Частота заповнення імпульсів f0 відповідає значенню логічного нуля; частота заповнення імпульсів f1 відповідає значенню логічної одиниці; частота заповнення імпульсів f2 відповідає значенню логічної двійки; частота заповнення імпульсів f3 4 відповідає значенню логічної трійки. На виході суматора потужності 1 вхідний сигнал розділяється на чотири і надходить на другий вхід першого балансного модулятора 2, другий вхід другого балансного модулятора 3, перший вхід третього балансного модулятора 4 та перший вхід четвертого балансного модулятора 5. На перший вхід першого балансного модулятора 2 поступає сигнал з частотою (f1-f0). Якщо вхідний сигнал має частоту f 0, то на виході першого балансного модулятора 2 з'являються сигнали з частотами [(f1-f0)-f0 ] і [(f1-f0)+f0 ]=f1 . Ці сигнали надходять на вхід першого смугового фільтра 6, на вихід якого проходить сигнал з частотою f1. Цей сигнал поступає на вхід суматора потужності 10, а з його виходу - на ви хід пристрою. На перший вхід другого балансного модулятора 3 поступає сигнал з частотою (f2-f 1). Якщо вхідний сигнал має частоту f1, то на виході другого балансного модулятора 3 з'являються сигнали з частотами [(f2-f1)-f1 ] і [(f2-fl)+fl ]=f2 . Ці сигнали надходять на вхід другого смугово го фільтра 7, на вихід якого проходить сигнал з частотою f2. Цей сигнал поступає на вхід суматора потужності 10, а з його виходу - на ви хід пристрою. На другий вхід третього балансного модулятора 4 поступає сигнал з частотою (f3-f 2). Якщо вхідний сигнал має частоту f2, то на виході третього балансного модулятора 4 з'являються сигнали з частотами [(f3-f2)-f2 ] і [(f3-f2)+f2 ]=f3 . Ці сигнали надходять на вхід третього смугового фільтра 8, на вихід якого проходить сигнал з частотою f3. Цей сигнал поступає на вхід суматора потужності 10, а з його виходу - на ви хід пристрою. На другий вхід четвертого балансного модулятора 5 поступає сигнал з частотою (f0-f3). Якщо вхідний сигнал має частоту f3, то на виході четвертого балансного модулятора 5 з'являються сигнали з частотами [(f0-f 3)-f 3] і [(f 0-f3)+f3 ]=f0 . Ці сигнали надходять на вхід четвертого смугового фільтра 9, на вихід якого проходить сигнал з частотою f0. Цей сигнал поступає на вхід суматора потужності 10, а з його виходу - на ви хід пристрою. Таким чином, виконується операція циклічного зсуву че твіркової логіки. Використання запропонованого пристрою при обробці сигналів з частотно-імпульсним представленням інформації у системах автоматики та обчислювальної техніки дозволяє обробляти сигнали з чотирма логічними значеннями. 5 Комп’ютерна в ерстка І.Скворцов а 37829 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
