Трійковий елемент максимуму

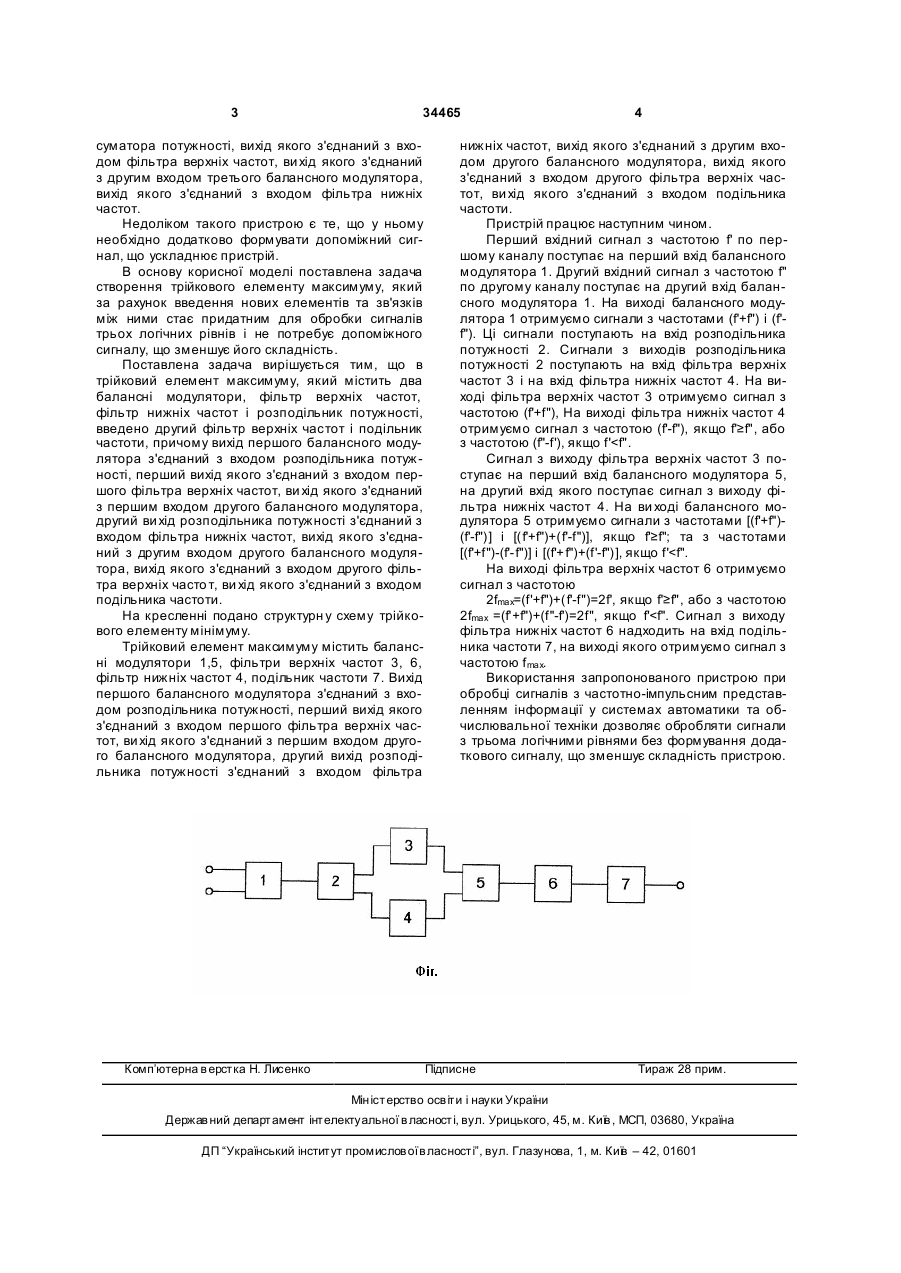

Трійковий елемент максимуму, який містить два балансні модулятори, фільтр верхніх частот, фільтр нижніх частот і розподільник потужності, який відрізняється тим, що в нього додатково 3 34465 суматора потужності, вихід якого з'єднаний з входом фільтра верхніх частот, ви хід якого з'єднаний з другим входом третього балансного модулятора, вихід якого з'єднаний з входом фільтра нижніх частот. Недоліком такого пристрою є те, що у ньому необхідно додатково формувати допоміжний сигнал, що ускладнює пристрій. В основу корисної моделі поставлена задача створення трійкового елементу максимуму, який за рахунок введення нових елементів та зв'язків між ними стає придатним для обробки сигналів трьох логічних рівнів і не потребує допоміжного сигналу, що зменшує його складність. Поставлена задача вирішується тим, що в трійковий елемент максимуму, який містить два балансні модулятори, фільтр верхніх частот, фільтр нижніх частот і розподільник потужності, введено другий фільтр верхніх частот і подільник частоти, причому вихід першого балансного модулятора з'єднаний з входом розподільника потужності, перший вихід якого з'єднаний з входом першого фільтра верхніх частот, ви хід якого з'єднаний з першим входом другого балансного модулятора, другий ви хід розподільника потужності з'єднаний з входом фільтра нижніх частот, вихід якого з'єднаний з другим входом другого балансного модулятора, вихід якого з'єднаний з входом другого фільтра верхніх часто т, ви хід якого з'єднаний з входом подільника частоти. На кресленні подано структурн у схему трійкового елементу мінімуму. Трійковий елемент максимуму містить балансні модулятори 1,5, фільтри верхніх частот 3, 6, фільтр нижніх частот 4, подільник частоти 7. Вихід першого балансного модулятора з'єднаний з входом розподільника потужності, перший вихід якого з'єднаний з входом першого фільтра верхніх частот, ви хід якого з'єднаний з першим входом другого балансного модулятора, другий вихід розподільника потужності з'єднаний з входом фільтра Комп’ютерна в ерстка Н. Лисенко 4 нижніх частот, вихід якого з'єднаний з другим входом другого балансного модулятора, вихід якого з'єднаний з входом другого фільтра верхніх частот, ви хід якого з'єднаний з входом подільника частоти. Пристрій працює наступним чином. Перший вхідний сигнал з частотою f' по першому каналу поступає на перший вхід балансного модулятора 1. Другий вхідний сигнал з частотою f" по другому каналу поступає на другий вхід балансного модулятора 1. На виході балансного модулятора 1 отримуємо сигнали з частотами (f'+f") і (f'f"). Ці сигнали поступають на вхід розподільника потужності 2. Сигнали з виходів розподільника потужності 2 поступають на вхід фільтра верхніх частот 3 і на вхід фільтра нижніх частот 4. На виході фільтра верхніх частот 3 отримуємо сигнал з частотою (f'+f"), На виході фільтра нижніх частот 4 отримуємо сигнал з частотою (f'-f"), якщо f'≥f", або з частотою (f"-f'), якщо f'
