Логічний елемент “об’єднання”
Номер патенту: 27020
Опубліковано: 10.10.2007
Автори: Семенова Олена Олександрівна, Войцеховська Ольга Олександрівна
Формула / Реферат
Логічний елемент, що містить три змішувачі, який відрізняється тим, що у нього введено четвертий, п'ятий та шостий змішувачі, фільтр нижніх частот, фільтр верхніх частот, вихід першого змішувача з'єднаний з першим входом другого змішувача, вихід якого з'єднаний з першим входом третього змішувача, вихід якого з'єднаний з першим входом фільтра нижніх частот і першим входом фільтра верхніх частот, вихід якого з'єднаний з першим входом четвертого змішувача, вихід якого з'єднаний з першим входом шостого змішувача, вихід фільтра нижніх частот з'єднаний з першим входом п'ятого змішувача, вихід якого з'єднаний з першим входом шостого змішувача.
Текст

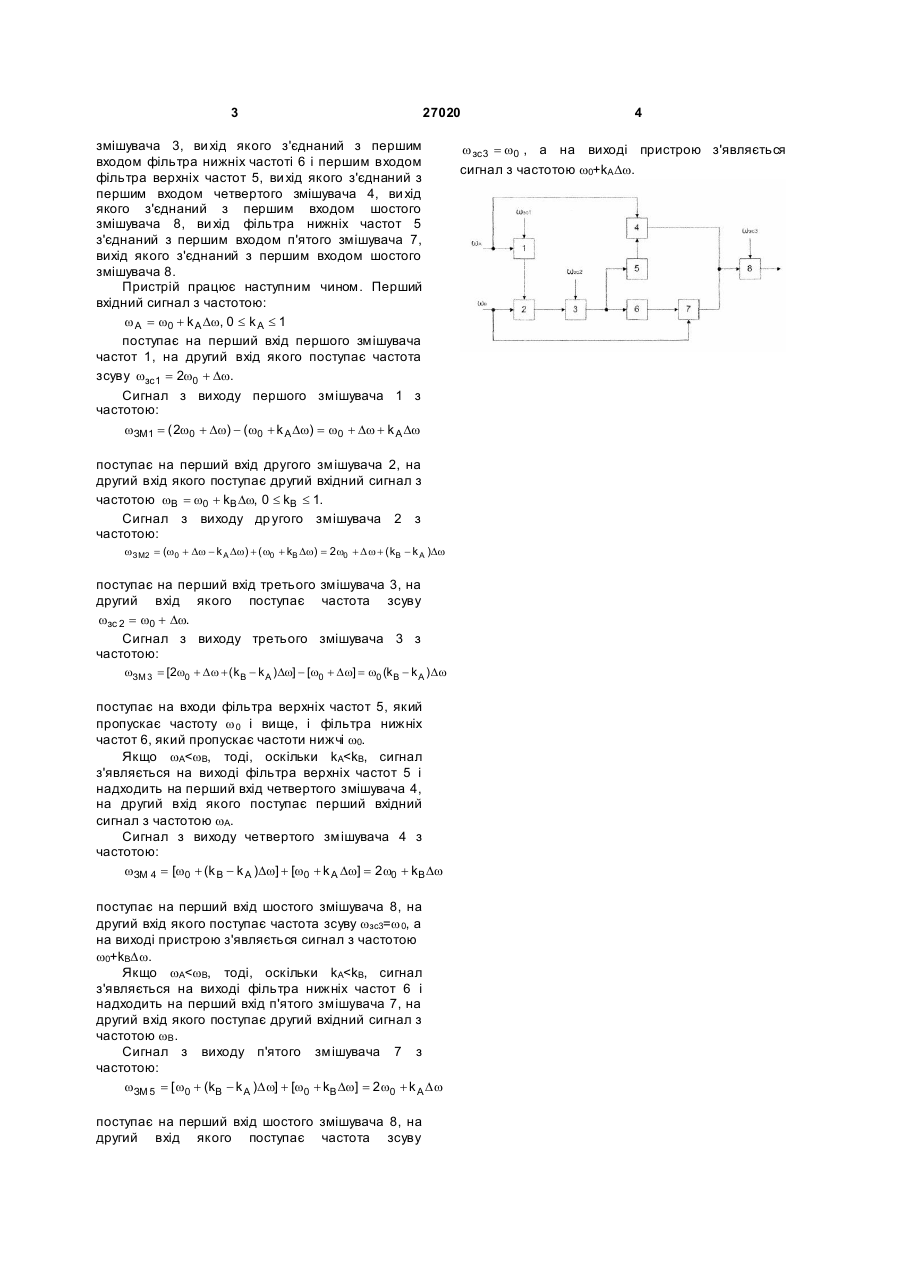

Логічний елемент, що містить три змішувачі, який відрізняється тим, що у нього введено четвертий, п'ятий та шостий змішувачі, фільтр 3 27020 змішувача 3, ви хід якого з'єднаний з першим входом фільтра нижніх частоті 6 і першим входом фільтра верхніх частот 5, ви хід якого з'єднаний з першим входом четвертого змішувача 4, ви хід якого з'єднаний з першим входом шостого змішувача 8, ви хід фільтра нижніх частот 5 з'єднаний з першим входом п'ятого змішувача 7, вихід якого з'єднаний з першим входом шостого змішувача 8. Пристрій працює наступним чином. Перший вхідний сигнал з частотою: w A = w0 + k A Dw, 0 £ k A £ 1 поступає на перший вхід першого змішувача частот 1, на другий вхід якого поступає частота зсуву wзс1 = 2w0 + Dw. Сигнал з виходу першого змішувача 1 з частотою: wЗМ1 = ( 2w0 + Dw) - (w0 + k A Dw) = w0 + Dw + k A Dw поступає на перший вхід другого змішувача 2, на другий вхід якого поступає другий вхідний сигнал з частотою wB = w0 + kB Dw, 0 £ kB £ 1. Сигнал з виходу др угого змішувача 2 з частотою: wЗМ2 = (w0 + Dw - k A Dw) + ( w0 + kB Dw) = 2 w0 + D w + ( kB - k A )Dw поступає на перший вхід третього змішувача 3, на другий вхід якого поступає частота зсуву wзс 2= w0 + Dw. Сигнал з виходу третього змішувача 3 з частотою: wЗМ 3 = [2w0 + D w + ( k B - k A ) Dw] - [w0 + D w] = w0 (k B - k A ) D w поступає на входи фільтра верхніх частот 5, який пропускає частоту w 0 і вище, і фільтра нижніх частот 6, який пропускає частоти нижчі w0. Якщо wA
ДивитисяДодаткова інформація
Назва патенту англійськоюLogic element integration
Автори англійськоюSemenova Olena Oleksandrivna, Voitsekhovska Olha Oleksandrivna
Назва патенту російськоюЛогический элемент объединение
Автори російськоюСеменова Елена Александровна, Войцеховская Ольга Александровна
МПК / Мітки
МПК: H03K 19/20
Мітки: елемент, об'єднання, логічний
Код посилання
<a href="https://ua.patents.su/2-27020-logichnijj-element-obehdnannya.html" target="_blank" rel="follow" title="База патентів України">Логічний елемент “об’єднання”</a>
