Логічний елемент трійкової інверсії
Номер патенту: 35963
Опубліковано: 10.10.2008
Автори: Семенов Андрій Олександрович, Семенова Олена Олександрівна, Кичак Василь Мартинович, Войцеховська Ольга Олександрівна
Формула / Реферат
Логічний елемент трійкової інверсії, що містить балансний модулятор, який відрізняється тим, що в нього введено генератор та фільтр нижніх частот, вихід генератора з'єднаний з першим входом балансного модулятора, вихід якого з'єднаний з входом фільтра нижніх частот.
Текст

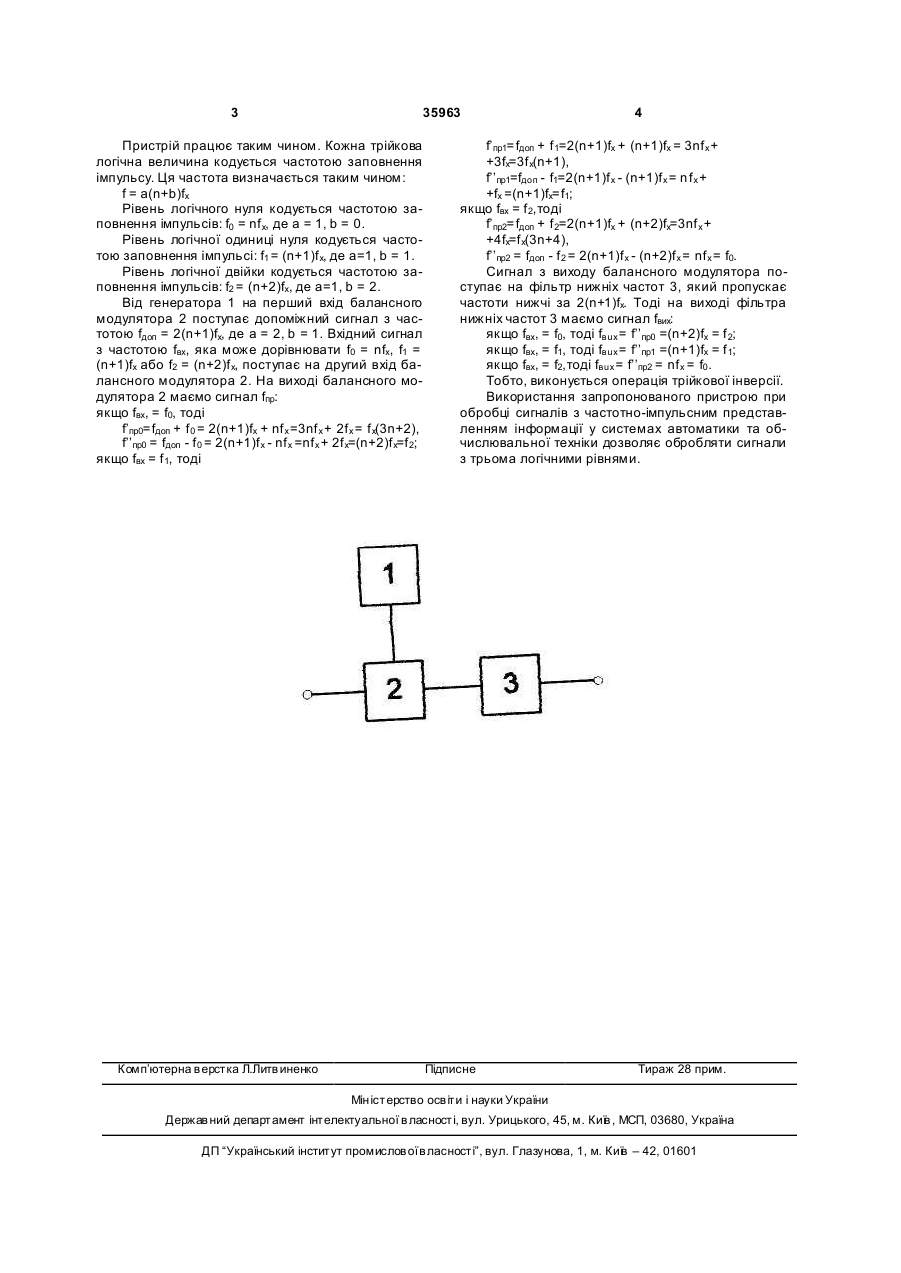

Логічний елемент трійкової інверсії, що містить балансний модулятор, який відрізняється тим, що в нього введено генератор та фільтр нижніх частот, вихід генератора з'єднаний з першим входом балансного модулятора, вихід якого з'єднаний з входом фільтра нижніх частот. (19) (21) u200805822 (22) 05.05.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) КИЧАК ВАСИЛЬ МАРТИНОВИЧ, U A, СЕМЕНОВА ОЛЕНА ОЛЕКС АНДРІВНА, U A, СЕМЕНОВ АНДРІЙ ОЛЕКС АНДРОВИЧ, UA, ВОЙЦЕХОВСЬКА ОЛЬГА ОЛЕКС АНДРІВН А, U A 3 35963 Пристрій працює таким чином. Кожна трійкова логічна величина кодується частотою заповнення імпульсу. Ця частота визначається таким чином: f = a(n+b)fx Рівень логічного нуля кодується частотою заповнення імпульсів: f0 = nf x, де а = 1, b = 0. Рівень логічної одиниці нуля кодується частотою заповнення імпульсі: f1 = (n+1)f х, де а=1, b = 1. Рівень логічної двійки кодується частотою заповнення імпульсів: f2 = (n+2)fх, де а=1, b = 2. Від генератора 1 на перший вхід балансного модулятора 2 поступає допоміжний сигнал з частотою fдоп = 2(n+1)fx, де а = 2, b = 1. Вхідний сигнал з частотою fвх, яка може дорівнювати f0 = nfx, f1 = (n+1)fx або f2 = (n+2)f х, поступає на другий вхід балансного модулятора 2. На виході балансного модулятора 2 маємо сигнал fпр: якщо fвх, = f0, тоді f’пр0=fдоп + f 0 = 2(n+1)fx + nf x =3nf x + 2f x = f x(3n+2), f’’пр0 = fдоп - f 0 = 2(n+1)f x - nf x =nf x + 2f x=(n+2)f x=f 2; якщо fвх = f 1, тоді Комп’ютерна в ерстка Л.Литв иненко 4 f’пр1=fдоп + f 1=2(n+1)fx + (n+1)fx = 3nf x + +3fx=3f x(n+1), f’’пр1=fдоп - f1=2(n+1)f x - (n+1)f x = n f x + +fx =(n+1)fx=f1; якщо fвх = f 2,тоді f’пр2=fдоп + f 2=2(n+1)fx + (n+2)fx=3nf x + +4fx=f x(3n+4), f’’пр2 = fдоп - f 2 = 2(n+1)f x - (n+2)f x = nf x = f0. Сигнал з виходу балансного модулятора поступає на фільтр нижніх частот 3, який пропускає частоти нижчі за 2(n+1)fх. Тоді на виході фільтра нижніх частот 3 маємо сигнал fвих: якщо fвх, = f0, тоді fвux = f’’пр0 =(n+2)fx = f 2; якщо fвх, = f1, тоді fвux = f’’пр1 =(n+1)fx = f 1; якщо fвх, = f2,тоді fвux = f’’пр2 = nf x = f0 . Тобто, виконується операція трійкової інверсії. Використання запропонованого пристрою при обробці сигналів з частотно-імпульсним представленням інформації у системах автоматики та обчислювальної техніки дозволяє обробляти сигнали з трьома логічними рівнями. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
