Пристрій для фіксації корів

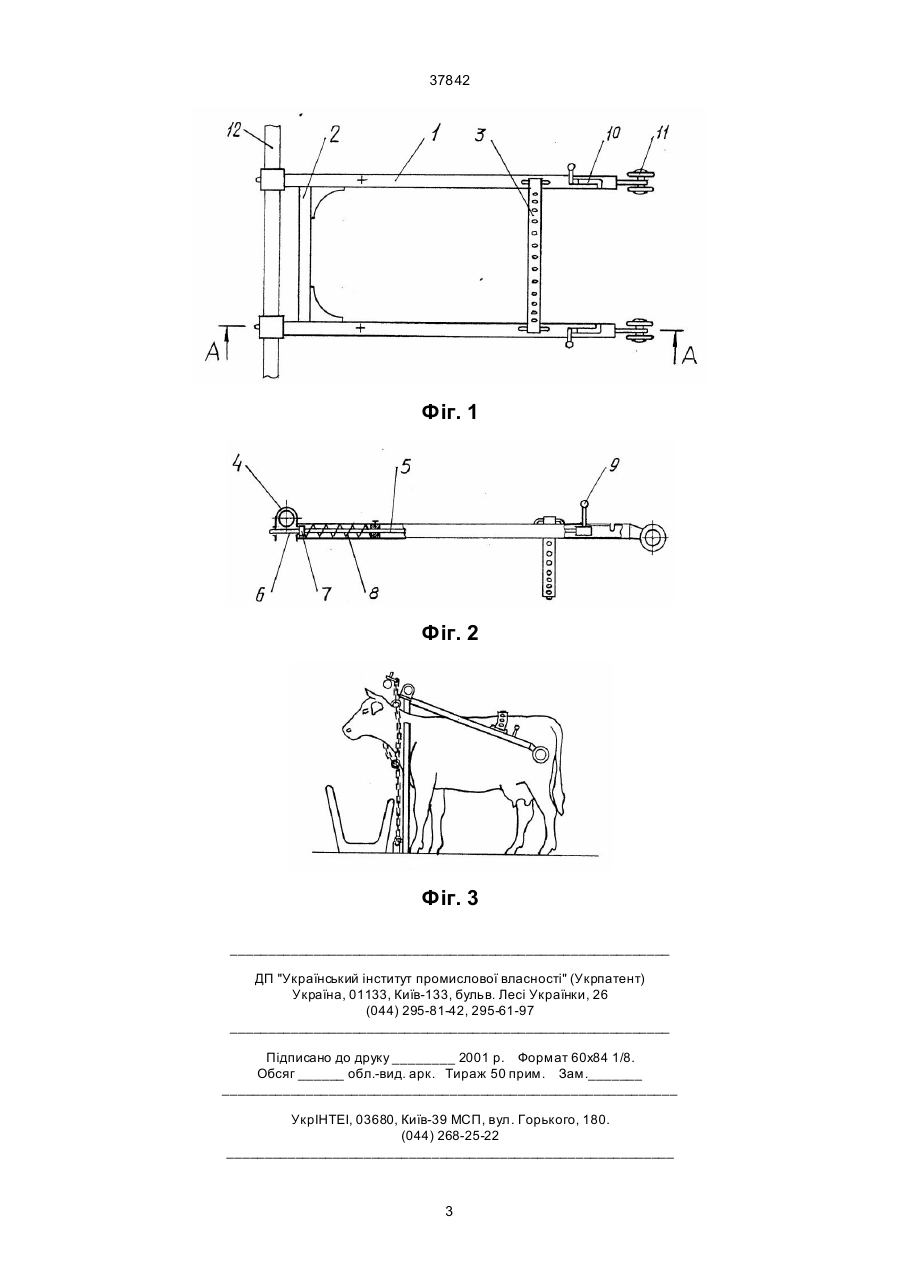

Пристрій для фіксації корів, який включає прив'язний ланцюг, верхнім кінцем з'єднаний з механізмом відв'язування каркаса стійлового обладнання, а нижнім - зі скобою, забетонованою у підлогу 37842 Пристрій складається із двох порожнистих штанг 1, з верхнього кінця жорстко з'єднаних перекладиною 2, а з протилежних кінців - еластичною лямкою з аплікатором 3, з боку перекладини у торці штанг вмонтовані дугоподібні замки 4, обладнані підпружиненими затворами 5 з висувними штоками 6, які утримуються в штангах за допомогою ковзаючих муфт 7 з можливістю поздовжнього переміщення. Затвори стаціонарно підпружинені в сторону дуг замків пружинами 8, а їх важелі 9 виведені з протилежних кінців штанг через бокові фігурні прорізи 10. До вільних кінців штанг під'єднані колеса на стояках з шарнірами 11. В робочому стані пристрій з'єднується замками 4 з горизонтальною водопровідною трубою 12 каркасу стійлового обладнання, як показано на фіг. 3. Пристрій працює таким чином. При переведенні затвору 9 в зачеплення фігурного прорізу 10 шток 6 переміщується в штангу 1. При цьому пружина 8 під дією ковзаючої муфти 7 стискується, а замок переводиться у розімкнуте положення. Для з'єднання пристрою з каркасом стійлового обладнання його навішують розімкнутими замками 4 на водопровідну трубу 12. Разом з цим виводять важелі затворів 9 із зачепів фігурних прорізів 10, при цьому муфти 7 зі штоками 6 під дією пружин 8 переміщуються в сторону замків 4 і замикають їх на водопровідній трубі 12. З'єднаний таким чином станок опускають на прив'язану ланцюгом в стійлі тварину з таким розрахунком, щоб її тулуб знаходився між штангами 1. Після цього штанги опускають доти, поки вони не зависнуть на лямці з аплікаторами 3. В цей час аплікатори лямки 3 подразнюють шкіру ерогенної зони в області попереку тварин, що викликає у неї рефлекс нерухомості. Це засновано на фізіологічному явищі, яке полягає у тому, що при пальпації тварини в указаній зоні вона заспокоюється, прогинає спину і приймає позу, зручну для штучного осіменіння. Після заспокоєння тварини оброблюють зовнішні статеві органи самиці і вводять сперму в шийку матки за загальноприйнятою методикою. Після осіменіння самиці за допомогою важелів затвору розмикають замки 1, станок знімають з тварини. Після цього станок на колесах 11 вр учну переміщують по проходах корівника до інших тварин, які знаходяться в стадії охоти, і використовують його в послідовності, описаній вище. Приклад. Для визначення ефективності використання запропонованого технічного рішення порівняно з прототипом відбирали 2 групи корів (дослід і контроль). Дослідну групу корів осіменяли в стійлах із застосуванням пристрою, а корів контрольної групи осіменяли в пунктах штучного осіменіння за загальноприйнятим способом. При цьому корів в охоті виявляли під час прогулянок на вигульних майданчиках, вилучали їх із загального стада, фіксували за роги лямкою і примусово переганяли на пункт штучного осіменіння на відстань 250 м. На пункті тварину фіксували в стаціонарному станку, після чого проводили санітарну обробку зовнішніх статеви х органів і проводили штучне осіменіння самиці. Після осіменіння тварину переганяли в корівник і фіксували в стійлі, в місці її утримання. В досліді і контролі враховували витрати часу на одне осіменіння і заплідненість тварин після першого осіменіння. В досліді осіменено 300 голів корів. За результатами ректальних досліджень запліднилось після першого осіменіння 228 голів (68,4%). В контрольній групі осіменено 289 голів корів. Заплідненість після першого осіменіння - 165 голів, або 57%. Різниця за заплідненістю становила 11,5% на користь осіменіння корів в стійлах з використанням запропонованого пристрою. При цьому витрати часу на проведення одного осіменіння в досліді становили в середньому 10 хвилин, а в контролі - 55 хвилин. Використання запропонованого портативного навісного фіксатора корів в стійлах забезпечує, порівняно з існуючими технічними рішеннями, наступні переваги: а) забезпечення техніки безпеки при штучному осіменінні корів в стійлах; б) усунення необхідності осіменіння корів в спеціальних пунктах, що дає змогу уникнути додаткових стресових факторів у тварин, знизити витрати робочого часу при проведенні штучного осіменіння в 5,5 раза; в) підвищення заплідненості корів, раціональне використання дорогокоштовної сперми; г) пристрій компактний, зручний і безпечний в експлуатації, завдяки наявності коліс його можна легко переміщувати безпосередньо до місць утримання корів в охоті, що значно полегшує роботу техніків. 2 37842 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
