Спосіб реконструкції багатоповерхових будинків

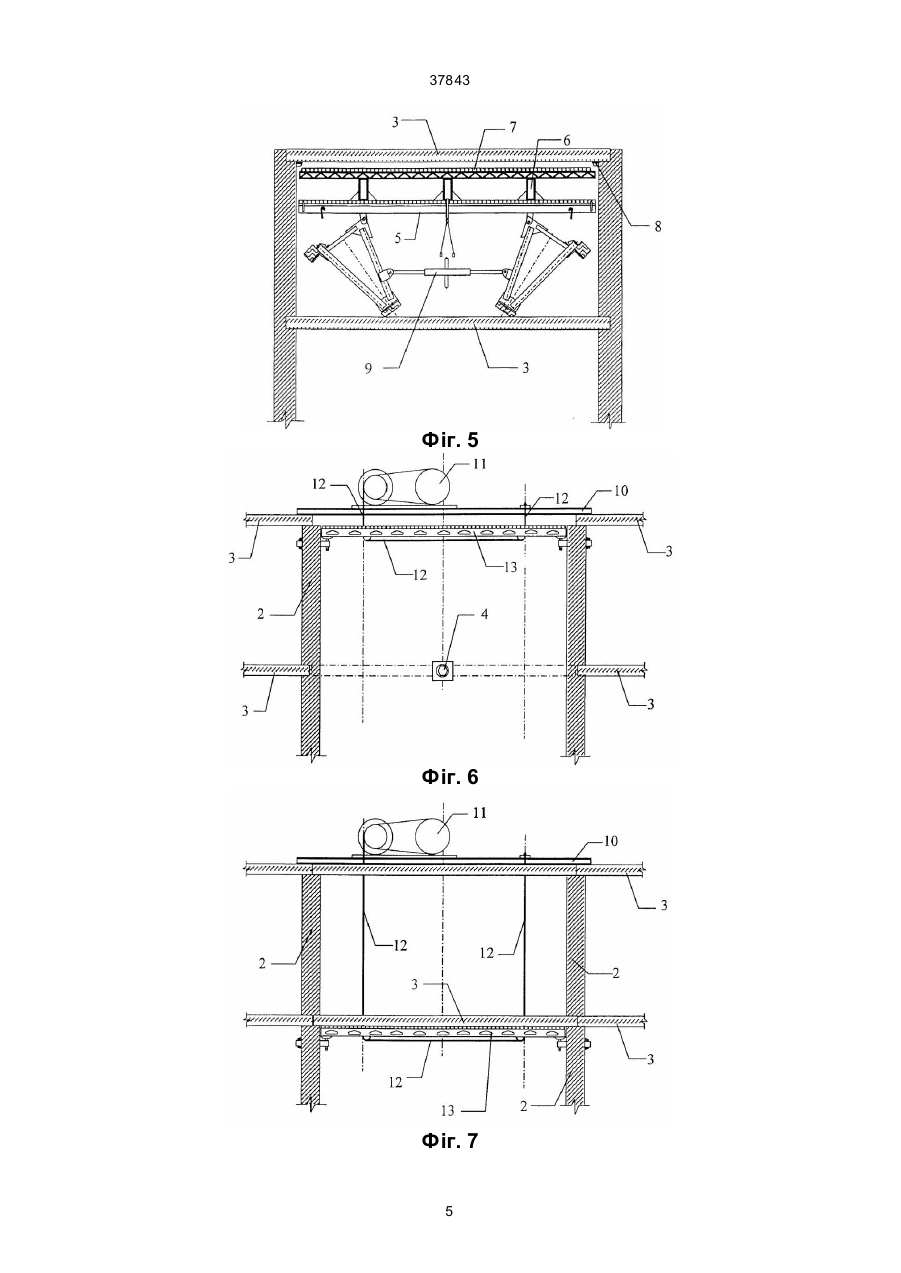

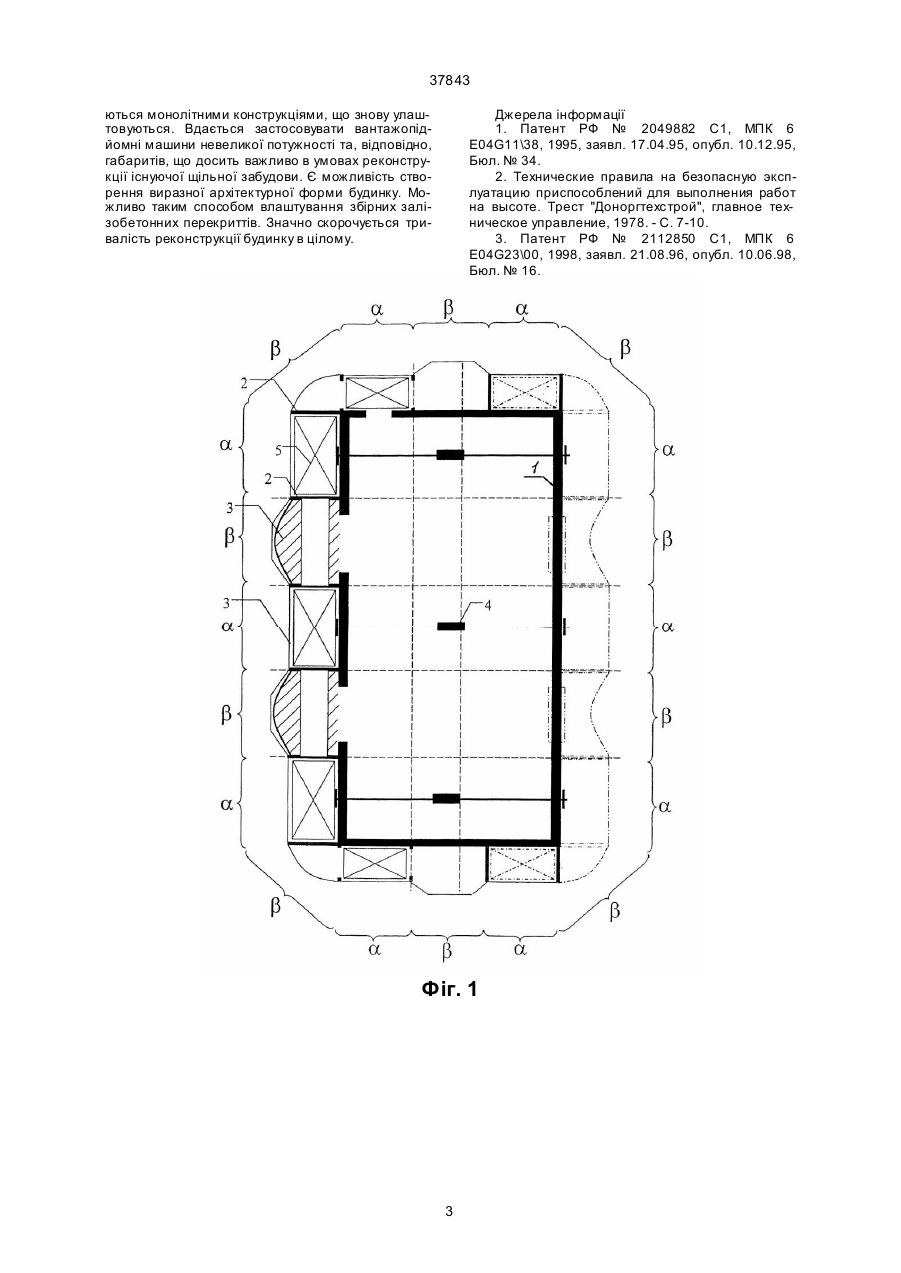

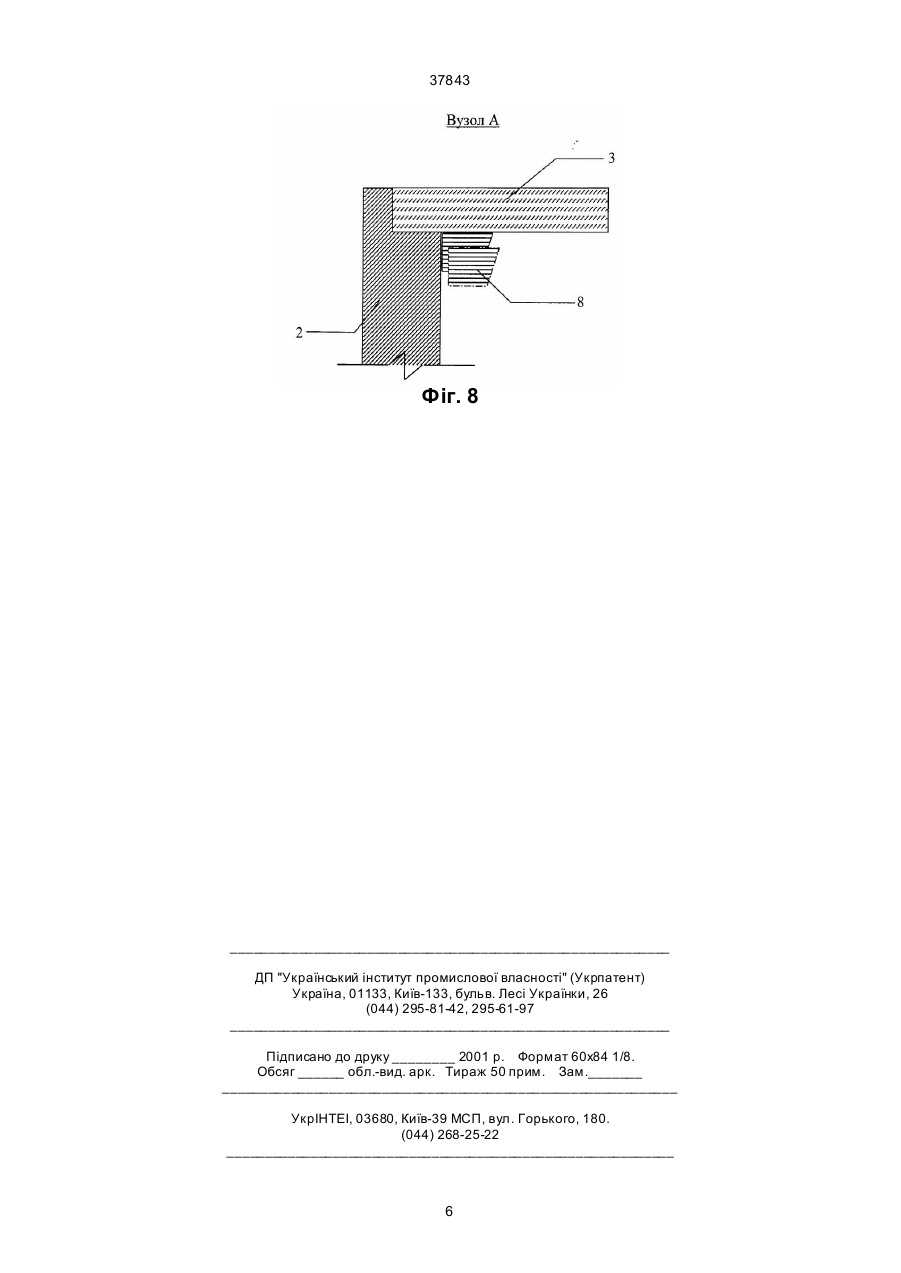

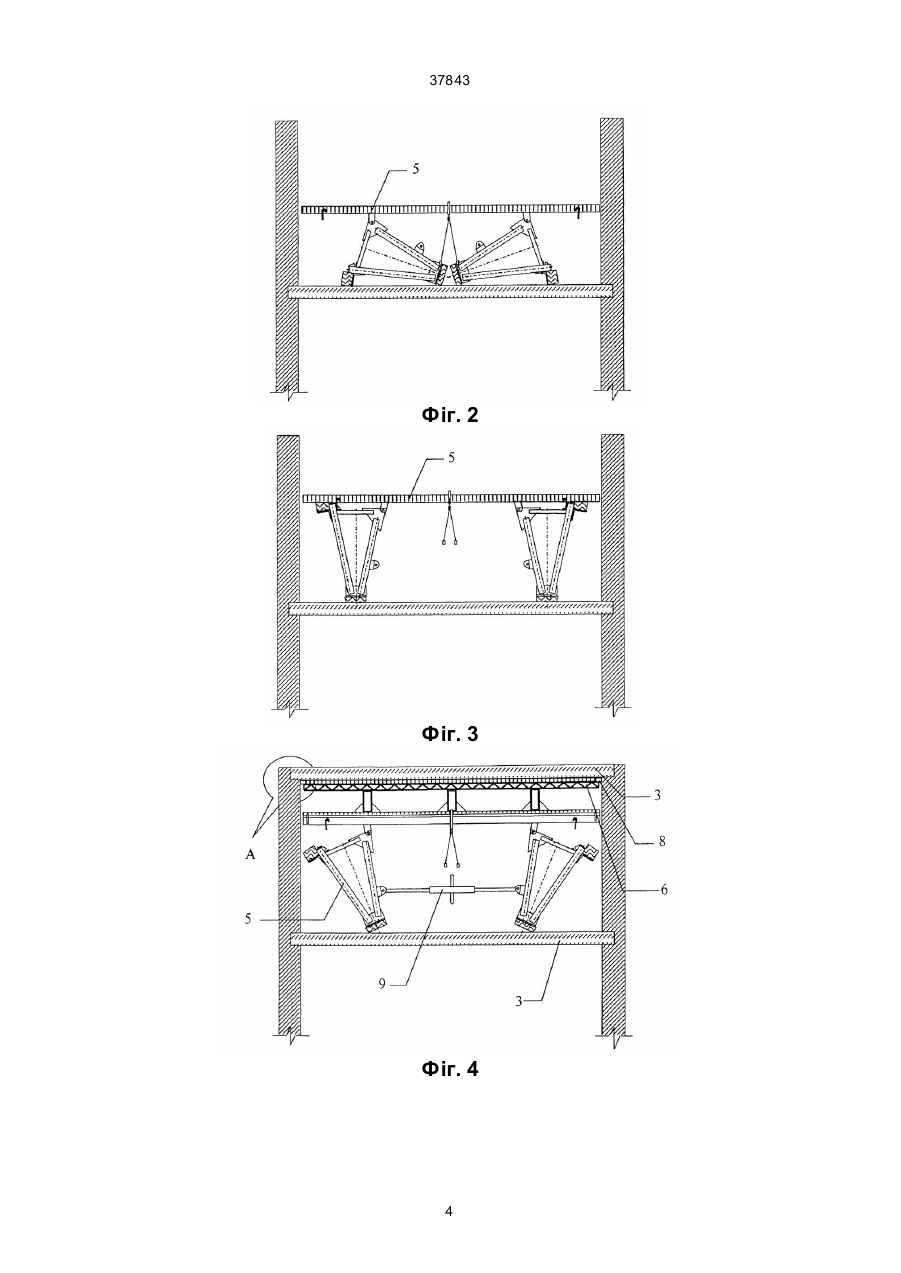

1.Спосіб реконструкції багатоповерхових будинків, що включає ула штування охоплюючих існуючий будинок фундаментів, влаштування на них прибудови із створенням поперечних несучих стін з перекриттями вздовж старої частини будинку та розширенням її квартир в прибудову за рахунок влаштування між вказаними стінами окремих секцій з еркерів та/або лоджій і подальшою реконст 37843 Означена задача вирішується за рахунок того, що в способі реконструкції багатоповерхових будинків, який базується на тому, що спочатку споруджують охоплюючі існуючий будинок фундаменти, на них вла штовують прибудову із створенням поперечних несучих стін з перекриттями вздовж старої частини будинку. Далі розширюють квартири в прибудову за рахунок влаштування між стінами окремих секцій з еркерів та/або лоджій і подальшою реконструкцією зовнішніх стін існуючого будинку шляхом перетворення віконних прорізів на дверні та закладанням деяких із них. При цьому непарні секції прибудови влаштовують почергово з відповідними перекриттями знизу вверх, а його парні секції - після зведення не менш ніж двох сусідніх непарних, послідовним зверху вниз спорудженням перекриттів. Завдяки вищевказаному стає можливим саме застосування підйомнотранспортних механізмів суттєво меншої потужності тому, що вони будуть необхідні лише для подачі матеріалів (бетону, цегли, арматури) та перестановки риштувань з опалубкою. Для скорочення терміну та тр удомісткості зведення прибудови, стіни та перекриття непарних секцій зводять з застосуванням переставної опалубки-риштувань, яку встановлюють та розпалублюють шляхом повороту шарнірних опор за допомогою гвинтової муфти, а опалубка перекриття непарних секцій виконується в кутових частинах збірною з клиновими вкладишами (для полегшення розпалублення). В такому випадку при спорудженні непарних секцій, наприклад, із цегляними стінами, відомі шарнірно-панельні риштування для їх зведення перетворюються на опалубку перекриття встановленням додаткової палуби. Така конструкція, у разі можливих перекосів палуби та низької якості спорудження стін, дозволяє відділити її основну центральну частину від забетонованого перекриття, а потім полегшується й розпалублення кутів. Щоб підвищити несучу здатність та надійність сумісної подальшої після реконструкції роботи всієї споруди, до зведення прибудови в рівнях майбутніх перекриттів влаштовуються обв'язуючі та стягуючі металеві пояси. Їх влаштування до цих робіт дозволить заховати та забезпечити захист від корозії. Суть пропонованого способу пояснюється графічними матеріалами, де на фіг. 1 в плані поверху існуючого будинку показано місця можливого розташування прибудови та їх поділ на непарні α та парні β секції. На фіг. 2, 3, 4 та 5 поетапно збоку показано влаштування прибудови в межах одного із поверхів непарної секції, на фіг. 6 - влаштування опалубки верхнього перекриття прибудови парної секції, на фіг. 7 - ця сама секція в момент бетонування уже нижче розташованого перекриття. На фіг. 8 пояснюється розпалублення кута перекриття та стіни непарної секції (вузол А на фіг. 6). Пропонований спосіб реалізують наступним чином. По периметру існуючого будинку 1 улаштовують буронабивні палеві або інші, виходячи із конкретного будинку, фундаменти, на яких і влаштовується прибудова, що складається із вертикальних стін 2 та перекриттів 3. Всі ці додаткові конструкції прибудови можна поділити на окремі секції - непа рні α та парні β. Непарні обов'язково мають як стіни 2, так і перекриття 3. Ще до початку влаштування вищевказаних конструкцій прибудови можливе підсилення несучих конструкцій будинку 1 за допомогою стягуючи х його металевих поясів 4. Непарні секції α влаштовують раніше, ніж парні, і у випадку виконання їх стін із цегли для цього використовують шарнірно-панельні риштування 5, які звичайно мають два робочих положення - для ведення другого ярусу цегляної кладки, як показано на фіг.2, та третього - фіг. 3. Після влаштування стіни 2 до рівня перекриття 3 на палубу риштування 5 встановлюють збірну переставну опалубку 6 перекриття, яка складається із несучого каркасу, основної центральної частини палуби 7 та в кутових частинах дво х клинових вкладок 8. За допомогою гвинтової муфти 9 шляхом повороту шарнірних опор риштувань 5 опалубка 6 виставляється на необхідний рівень по висоті для бетонування конструкції перекриття 3. Проводять його бетонування, використовуючи риштування 5 як переставну опалубку. Після бетонування продовжують цегляну кладку стіни 2 на першому ярусі наступного поверху. В цей час бетон перекриття 3 набирає необхідну міцність, після чого приступають до його розпалублення. Воно здійснюється за допомогою стяжної муфти 9, обертанням якої опори риштувань 5 зближаються між собою, а центральна частина 7 збірної опалубки 6 перекриття переміщається від забетонованого перекриття 3 вниз, таким чином забезпечуючи необхідний для його розпалублення зазор. Тепер краном із відповідним стропувальним пристроєм переставну опалубкуриштування 5 виймають із влаштованого поверху непарної секції α й застосовують описаним вище способом для влаштування наступного поверху цієї ж секції. Якщо в кутови х частинах залишились клинові вкладки 8, то після демонтажу основної частини опалубки 6, їх розпалублення здійснюється за допомогою ручного інструменту. Після спорудження таким чином не менш ніж двох сусідніх непарних секцій α, можна приступити до зведення в напрямку зверху вниз монолітних перекриттів 3 парної секції β, для чого у процесі зведення стін 2 в них залишають штраби або отвори, на які і будуть в майбутньому влаштовані перекриття. На стінах 2 та перекриттях 3 двох сусідніх непарних секцій α встановлюють платформу 10 із лебідкою 11, на канаті 12 якої підвішують опалубку 13 майбутнього перекриття секції β. Остаточно опалубка 13 вивіряється та фіксується за допомогою тимчасових опор 14. Саме цей момент показано на фіг. 6. Встановлюють арматур у, подають та укладають бетон, здійснюють догляд за ним. Після набирання бетоном перекриття 3 необхідної міцності його розпалублюють шляхом зняття тимчасових опор 14 та опускання потім на рівень майбутнього нижче розташованого перекриття за допомогою лебідки 11. Момент бетонування цього перекриття показано на фіг. 7. Далі описані цикли робіт із зведення непарних α та парних β секцій реконструйованого будинку повторюються. Таким чином, при реконструкції будинку можлива також його надбудова, створюється жорсткий каркас навколо нього, стягуванням за допомогою тяжів та поясів посилюється будинок та його основа, при цьому додаткові навантаження сприйма 2 37843 ються монолітними конструкціями, що знову улаштовуються. Вдається застосовувати вантажопідйомні машини невеликої потужності та, відповідно, габаритів, що досить важливо в умовах реконструкції існуючої щільної забудови. Є можливість створення виразної архітектурної форми будинку. Можливо таким способом влаштування збірних залізобетонних перекриттів. Значно скорочується тривалість реконструкції будинку в цілому. Джерела інформації 1. Патент РФ № 2049882 С1, МПК 6 E04G11\38, 1995, заявл. 17.04.95, опубл. 10.12.95, Бюл. № 34. 2. Технические правила на безопасную эксплуатацию приспособлений для выполнения работ на высоте. Трест "Доноргтехстрой", главное техническое управление, 1978. - С. 7-10. 3. Патент РФ № 2112850 С1, МПК 6 E04G230, 1998, заявл. 21.08.96, опубл. 10.06.98, Бюл. № 16. Фіг. 1 3 37843 Фіг. 2 Фіг. 3 Фіг. 4 4 37843 Фіг. 5 Фіг. 6 Фіг. 7 5 37843 Фіг. 8 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
