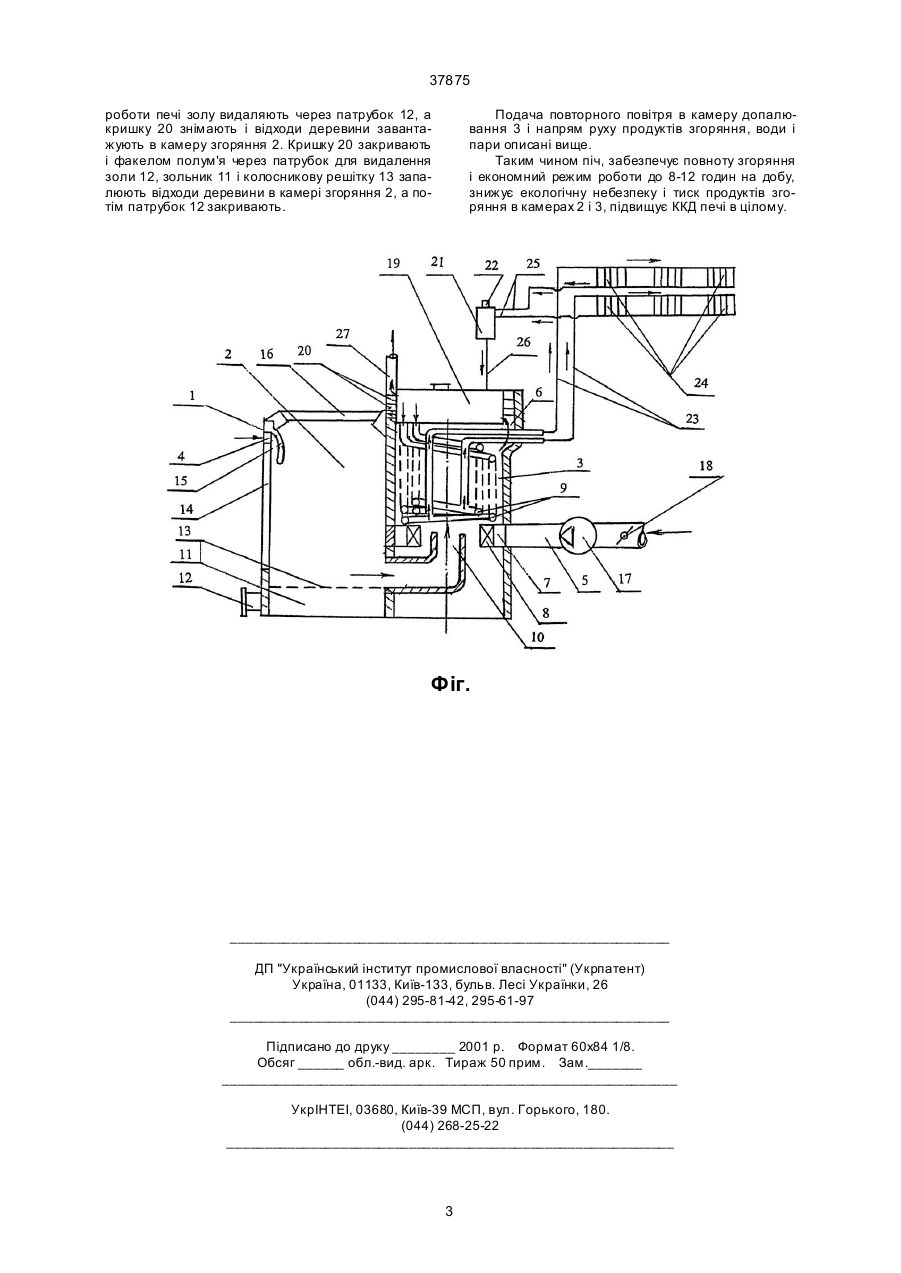

Піч для спалювання деревних відходів

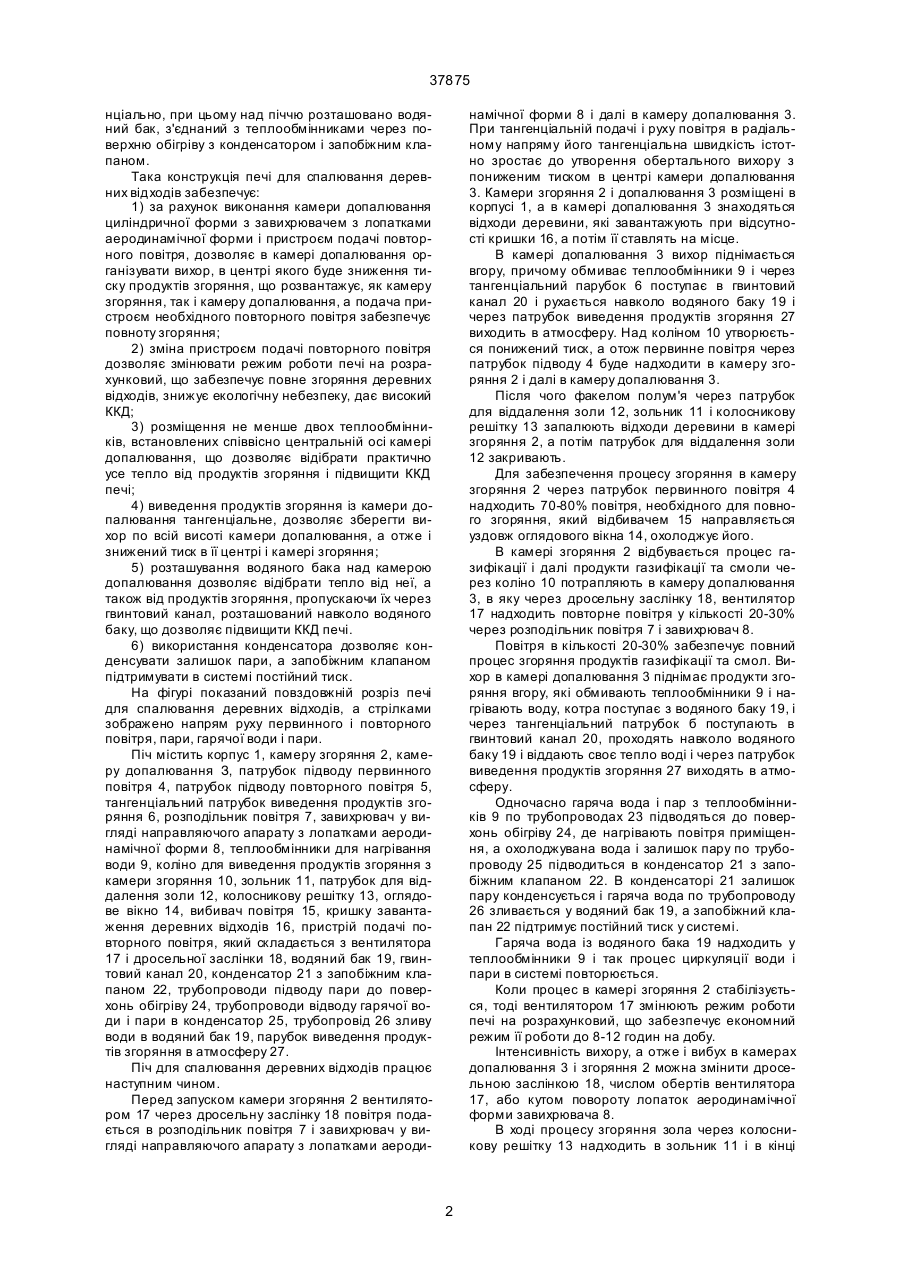

Піч для спалювання деревних відходів, що містить корпус, камеру згоряння, камеру допалювання, колосникову решітку, зольник, патрубки 37875 нціально, при цьому над піччю розташовано водяний бак, з'єднаний з теплообмінниками через поверхню обігріву з конденсатором і запобіжним клапаном. Така конструкція печі для спалювання деревних відходів забезпечує: 1) за рахунок виконання камери допалювання циліндричної форми з завихрювачем з лопатками аеродинамічної форми і пристроєм подачі повторного повітря, дозволяє в камері допалювання організувати вихор, в центрі якого буде зниження тиску продуктів згоряння, що розвантажує, як камеру згоряння, так і камеру допалювання, а подача пристроєм необхідного повторного повітря забезпечує повноту згоряння; 2) зміна пристроєм подачі повторного повітря дозволяє змінювати режим роботи печі на розрахунковий, що забезпечує повне згоряння деревних відходів, знижує екологічну небезпеку, дає високий ККД; 3) розміщення не менше двох теплообмінників, встановлених співвісно центральній осі камері допалювання, що дозволяє відібрати практично усе тепло від продуктів згоряння і підвищити ККД печі; 4) виведення продуктів згоряння із камери допалювання тангенціальне, дозволяє зберегти вихор по всій висоті камери допалювання, а отже і знижений тиск в її центрі і камері згоряння; 5) розташування водяного бака над камерою допалювання дозволяє відібрати тепло від неї, а також від продуктів згоряння, пропускаючи їх через гвинтовий канал, розташований навколо водяного баку, що дозволяє підвищити ККД печі. 6) використання конденсатора дозволяє конденсувати залишок пари, а запобіжним клапаном підтримувати в системі постійний тиск. На фігурі показаний повздовжній розріз печі для спалювання деревних відходів, а стрілками зображено напрям руху первинного і повторного повітря, пари, гарячої води і пари. Піч містить корпус 1, камеру згоряння 2, камеру допалювання З, патрубок підводу первинного повітря 4, патрубок підводу повторного повітря 5, тангенціальний патрубок виведення продуктів згоряння 6, розподільник повітря 7, завихрювач у вигляді направляючого апарату з лопатками аеродинамічної форми 8, теплообмінники для нагрівання води 9, коліно для виведення продуктів згоряння з камери згоряння 10, зольник 11, патрубок для віддалення золи 12, колосникову решітку 13, оглядове вікно 14, вибивач повітря 15, кришку завантаження деревних відходів 16, пристрій подачі повторного повітря, який складається з вентилятора 17 і дросельної заслінки 18, водяний бак 19, гвинтовий канал 20, конденсатор 21 з запобіжним клапаном 22, трубопроводи підводу пари до поверхонь обігріву 24, трубопроводи відводу гарячої води і пари в конденсатор 25, трубопровід 26 зливу води в водяний бак 19, парубок виведення продуктів згоряння в атмосферу 27. Піч для спалювання деревних відходів працює наступним чином. Перед запуском камери згоряння 2 вентилятором 17 через дросельну заслінку 18 повітря подається в розподільник повітря 7 і завихрювач у вигляді направляючого апарату з лопатками аероди намічної форми 8 і далі в камеру допалювання 3. При тангенціальній подачі і руху повітря в радіальному напряму його тангенціальна швидкість істотно зростає до утворення обертального вихору з пониженим тиском в центрі камери допалювання 3. Камери згоряння 2 і допалювання 3 розміщені в корпусі 1, а в камері допалювання 3 знаходяться відходи деревини, які завантажують при відсутності кришки 16, а потім її ставлять на місце. В камері допалювання 3 вихор піднімається вгору, причому обмиває теплообмінники 9 і через тангенціальний парубок 6 поступає в гвинтовий канал 20 і рухається навколо водяного баку 19 і через патрубок виведення продуктів згоряння 27 виходить в атмосферу. Над коліном 10 утворюється понижений тиск, а отож первинне повітря через патрубок підводу 4 буде надходити в камеру згоряння 2 і далі в камеру допалювання 3. Після чого факелом полум'я через патрубок для віддалення золи 12, зольник 11 і колосникову решітку 13 запалюють відходи деревини в камері згоряння 2, а потім патрубок для віддалення золи 12 закривають. Для забезпечення процесу згоряння в камеру згоряння 2 через патрубок первинного повітря 4 надходить 70-80% повітря, необхідного для повного згоряння, який відбивачем 15 направляється уздовж оглядового вікна 14, охолоджує його. В камері згоряння 2 відбувається процес газифікації і далі продукти газифікації та смоли через коліно 10 потрапляють в камеру допалювання 3, в яку через дросельну заслінку 18, вентилятор 17 надходить повторне повітря у кількості 20-30% через розподільник повітря 7 і завихрювач 8. Повітря в кількості 20-30% забезпечує повний процес згоряння продуктів газифікації та смол. Вихор в камері допалювання 3 піднімає продукти згоряння вгору, які обмивають теплообмінники 9 і нагрівають воду, котра поступає з водяного баку 19, і через тангенціальний патрубок б поступають в гвинтовий канал 20, проходять навколо водяного баку 19 і віддають своє тепло воді і через патрубок виведення продуктів згоряння 27 виходять в атмосферу. Одночасно гаряча вода і пар з теплообмінників 9 по трубопроводах 23 підводяться до поверхонь обігріву 24, де нагрівають повітря приміщення, а охолоджувана вода і залишок пару по трубопроводу 25 підводиться в конденсатор 21 з запобіжним клапаном 22. В конденсаторі 21 залишок пару конденсується і гаряча вода по трубопроводу 26 зливається у водяний бак 19, а запобіжний клапан 22 підтримує постійний тиск у системі. Гаряча вода із водяного бака 19 надходить у теплообмінники 9 і так процес циркуляції води і пари в системі повторюється. Коли процес в камері згоряння 2 стабілізується, тоді вентилятором 17 змінюють режим роботи печі на розрахунковий, що забезпечує економний режим її роботи до 8-12 годин на добу. Інтенсивність вихору, а отже і вибух в камерах допалювання 3 і згоряння 2 можна змінити дросельною заслінкою 18, числом обертів вентилятора 17, або кутом повороту лопаток аеродинамічної форми завихрювача 8. В ході процесу згоряння зола через колосникову решітку 13 надходить в зольник 11 і в кінці 2 37875 роботи печі золу видаляють через патрубок 12, а кришку 20 знімають і відходи деревини завантажують в камеру згоряння 2. Кришку 20 закривають і факелом полум'я через патрубок для видалення золи 12, зольник 11 і колосникову решітку 13 запалюють відходи деревини в камері згоряння 2, а потім патрубок 12 закривають. Подача повторного повітря в камеру допалювання 3 і напрям руху продуктів згоряння, води і пари описані вище. Таким чином піч, забезпечує повноту згоряння і економний режим роботи до 8-12 годин на добу, знижує екологічну небезпеку і тиск продуктів згоряння в камерах 2 і 3, підвищує ККД печі в цілому. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
