Установка для спалювання відходів

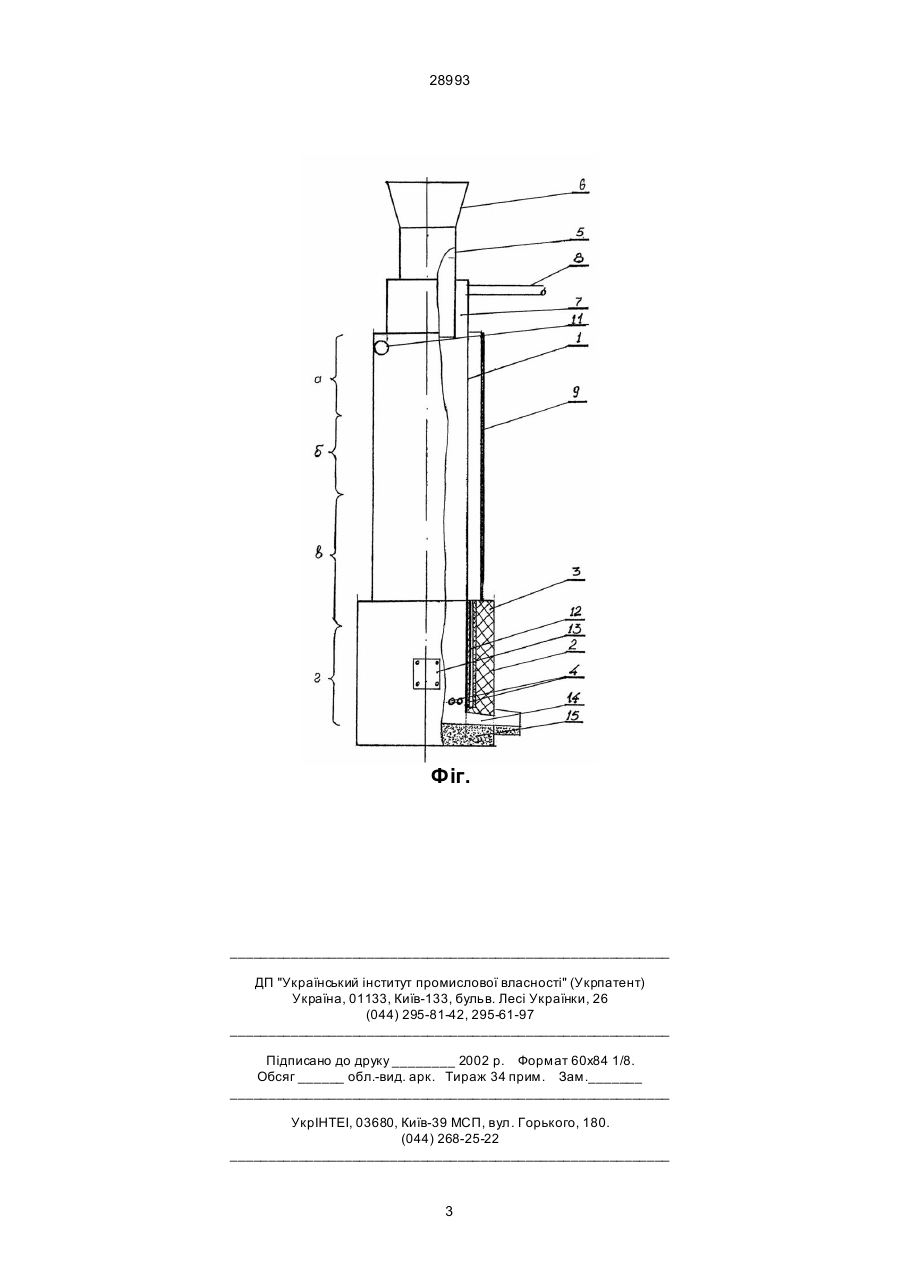

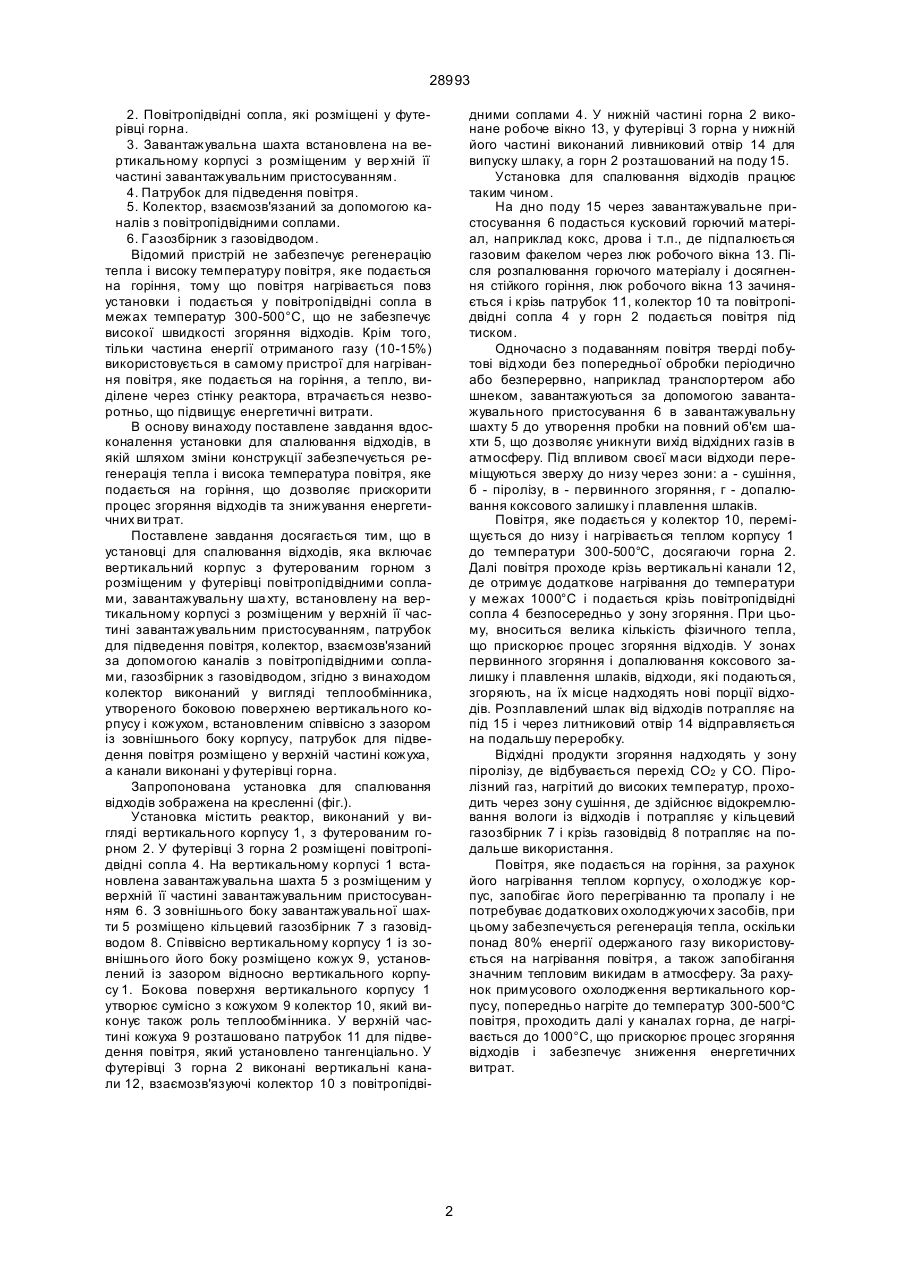

Установка для спалювання відходів, що містить вертикальний корпус з футерованим горном з розміщеними у футеровці повітропідвідними соп 28993 2. Повітропідвідні сопла, які розміщені у футерівці горна. 3. Завантажувальна шахта встановлена на вертикальному корпусі з розміщеним у вер хній її частині завантажувальним пристосуванням. 4. Патрубок для підведення повітря. 5. Колектор, взаємозв'язаний за допомогою каналів з повітропідвідними соплами. 6. Газозбірник з газовідводом. Відомий пристрій не забезпечує регенерацію тепла і високу температуру повітря, яке подається на горіння, тому що повітря нагрівається повз установки і подається у повітропідвідні сопла в межах температур 300-500°С, що не забезпечує високої швидкості згоряння відходів. Крім того, тільки частина енергії отриманого газу (10-15%) використовується в самому пристрої для нагрівання повітря, яке подається на горіння, а тепло, виділене через стінку реактора, втрачається незворотньо, що підвищує енергетичні витрати. В основу винаходу поставлене завдання вдосконалення установки для спалювання відходів, в якій шляхом зміни конструкції забезпечується регенерація тепла і висока температура повітря, яке подається на горіння, що дозволяє прискорити процес згоряння відходів та знижування енергетичних ви трат. Поставлене завдання досягається тим, що в установці для спалювання відходів, яка включає вертикальний корпус з футерованим горном з розміщеним у футерівці повітропідвідними соплами, завантажувальну ша хту, встановлену на вертикальному корпусі з розміщеним у верхній її частині завантажувальним пристосуванням, патрубок для підведення повітря, колектор, взаємозв'язаний за допомогою каналів з повітропідвідними соплами, газозбірник з газовідводом, згідно з винаходом колектор виконаний у вигляді теплообмінника, утвореного боковою поверхнею вертикального корпусу і кожухом, встановленим співвісно з зазором із зовнішнього боку корпусу, патрубок для підведення повітря розміщено у верхній частині кожуха, а канали виконані у футерівці горна. Запропонована установка для спалювання відходів зображена на кресленні (фіг.). Установка містить реактор, виконаний у вигляді вертикального корпусу 1, з футерованим горном 2. У футерівці 3 горна 2 розміщені повітропідвідні сопла 4. На вертикальному корпусі 1 встановлена завантажувальна шахта 5 з розміщеним у верхній її частині завантажувальним пристосуванням 6. З зовнішнього боку завантажувальної шахти 5 розміщено кільцевий газозбірник 7 з газовідводом 8. Співвісно вертикальному корпусу 1 із зовнішнього його боку розміщено кожух 9, установлений із зазором відносно вертикального корпусу 1. Бокова поверхня вертикального корпусу 1 утворює сумісно з кожухом 9 колектор 10, який виконує також роль теплообмінника. У верхній частині кожуха 9 розташовано патрубок 11 для підведення повітря, який установлено тангенціально. У футерівці 3 горна 2 виконані вертикальні канали 12, взаємозв'язуючі колектор 10 з повітропідві дними соплами 4. У нижній частині горна 2 виконане робоче вікно 13, у футерівці 3 горна у нижній його частині виконаний ливниковий отвір 14 для випуску шлаку, а горн 2 розташований на поду 15. Установка для спалювання відходів працює таким чином. На дно поду 15 через завантажувальне пристосування 6 подасться кусковий горючий матеріал, наприклад кокс, дрова і т.п., де підпалюється газовим факелом через люк робочого вікна 13. Після розпалювання горючого матеріалу і досягнення стійкого горіння, люк робочого вікна 13 зачиняється і крізь патрубок 11, колектор 10 та повітропідвідні сопла 4 у горн 2 подається повітря під тиском. Одночасно з подаванням повітря тверді побутові відходи без попередньої обробки періодично або безперервно, наприклад транспортером або шнеком, завантажуються за допомогою завантажувального пристосування 6 в завантажувальну шахту 5 до утворення пробки на повний об'єм шахти 5, що дозволяє уникнути вихід відхідних газів в атмосферу. Під впливом своєї маси відходи переміщуються зверху до низу через зони: а - сушіння, б - піролізу, в - первинного згоряння, г - допалювання коксового залишку і плавлення шлаків. Повітря, яке подається у колектор 10, переміщується до низу і нагрівається теплом корпусу 1 до температури 300-500°С, досягаючи горна 2. Далі повітря проходе крізь вертикальні канали 12, де отримує додаткове нагрівання до температури у межах 1000°С і подається крізь повітропідвідні сопла 4 безпосередньо у зону згоряння. При цьому, вноситься велика кількість фізичного тепла, що прискорює процес згоряння відходів. У зонах первинного згоряння і допалювання коксового залишку і плавлення шлаків, відходи, які подаються, згоряють, на їх місце надходять нові порції відходів. Розплавлений шлак від відходів потрапляє на під 15 і через литниковий отвір 14 відправляється на подальшу переробку. Відхідні продукти згоряння надходять у зону піролізу, де відбувається перехід СО2 у СО. Піролізний газ, нагрітий до високих температур, проходить через зону сушіння, де здійснює відокремлювання вологи із відходів і потрапляє у кільцевий газозбірник 7 і крізь газовідвід 8 потрапляє на подальше використання. Повітря, яке подається на горіння, за рахунок його нагрівання теплом корпусу, о холоджує корпус, запобігає його перегріванню та пропалу і не потребуває додаткових охолоджуючи х засобів, при цьому забезпечується регенерація тепла, оскільки понад 80% енергії одержаного газу використовується на нагрівання повітря, а також запобігання значним тепловим викидам в атмосферу. За рахунок примусового охолодження вертикального корпусу, попередньо нагріте до температур 300-500°С повітря, проходить далі у каналах горна, де нагрівається до 1000°С, що прискорює процес згоряння відходів і забезпечує зниження енергетичних витрат. 2 28993 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
