Пристрій для спалювання відпрацьованого масла

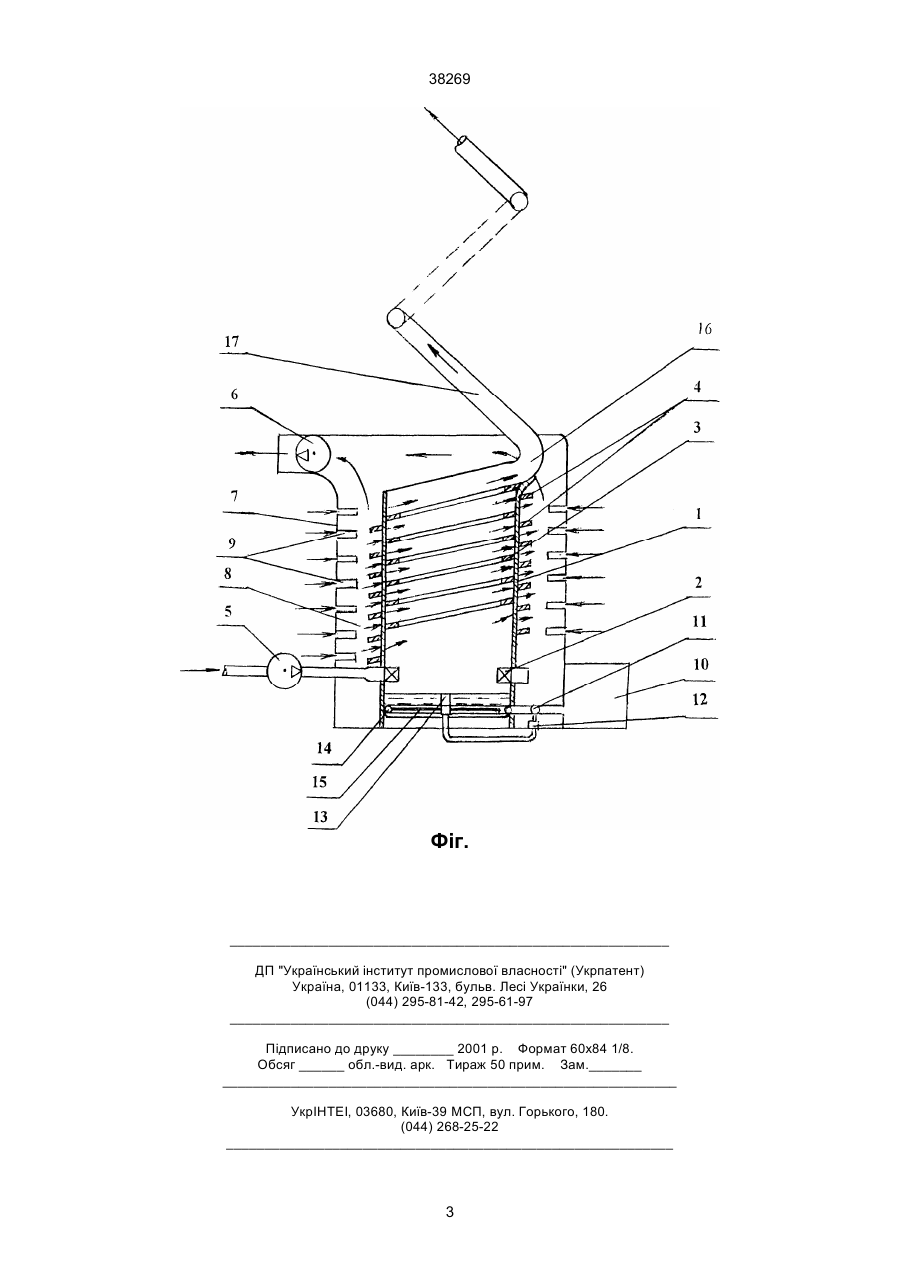

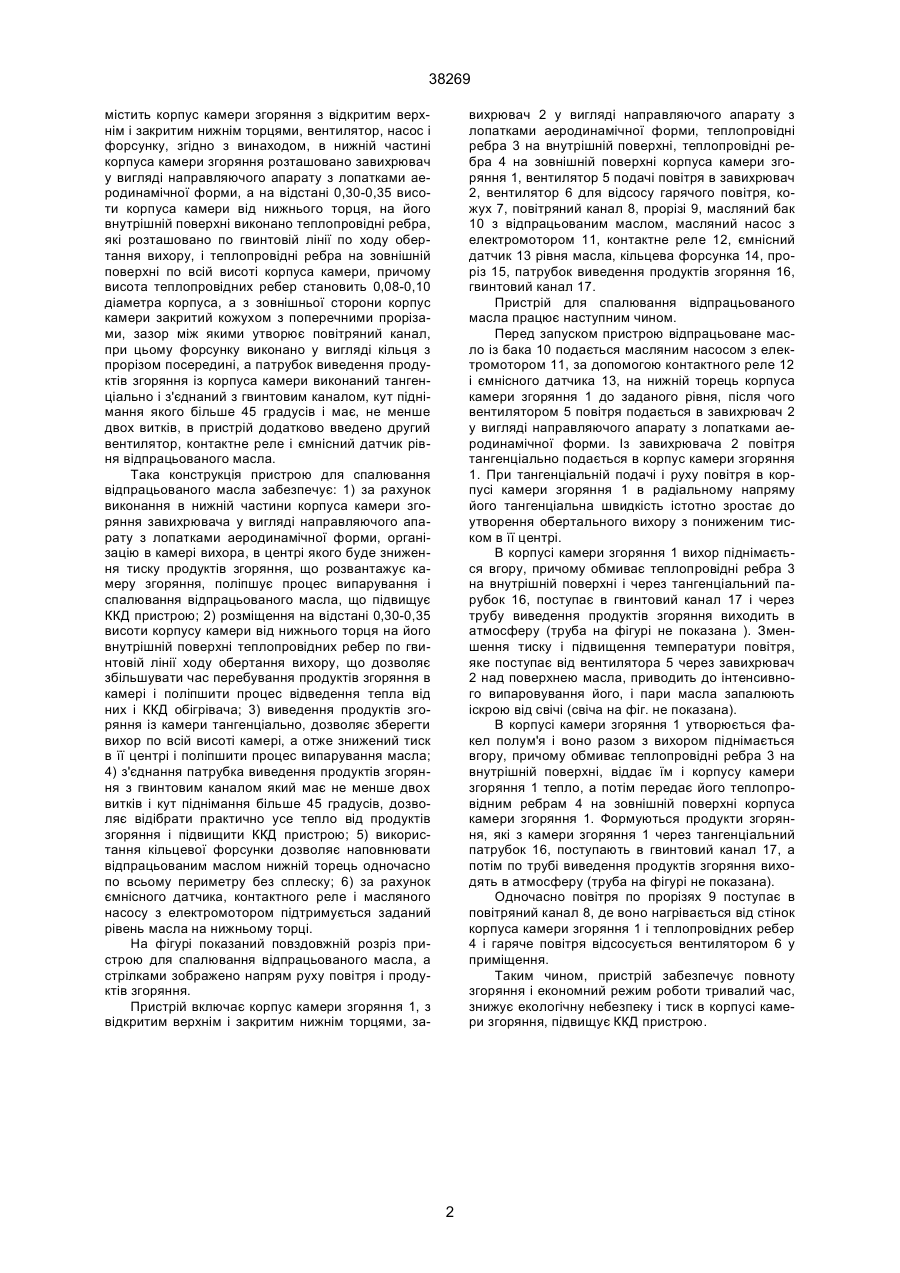

Пристрій для спалювання відпрацьованого масла, що містить корпус камери згоряння з відкритим верхнім і закритим нижнім торцями, вентилятор, насос і форсунку, який відрізняється тим, що в нижній частини корпуса камери згоряння розташовано завихрювач у вигляді направляючого апарату з лопатками аеродинамічної форми, а на 38269 містить корпус камери згоряння з відкритим верхнім і закритим нижнім торцями, вентилятор, насос і форсунку, згідно з винаходом, в нижній частині корпуса камери згоряння розташовано завихрювач у вигляді направляючого апарату з лопатками аеродинамічної форми, а на відстані 0,30-0,35 висоти корпуса камери від нижнього торця, на його внутрішній поверхні виконано теплопровідні ребра, які розташовано по гвинтовій лінії по ходу обертання вихору, і теплопровідні ребра на зовнішній поверхні по всій висоті корпуса камери, причому висота теплопровідних ребер становить 0,08-0,10 діаметра корпуса, а з зовнішньої сторони корпус камери закритий кожухом з поперечними прорізами, зазор між якими утворює повітряний канал, при цьому форсунку виконано у вигляді кільця з прорізом посередині, а патрубок виведення продуктів згоряння із корпуса камери виконаний тангенціально і з'єднаний з гвинтовим каналом, кут піднімання якого більше 45 градусів і має, не менше двох витків, в пристрій додатково введено другий вентилятор, контактне реле і ємнісний датчик рівня відпрацьованого масла. Така конструкція пристрою для спалювання відпрацьованого масла забезпечує: 1) за рахунок виконання в нижній частини корпуса камери згоряння завихрювача у вигляді направляючого апарату з лопатками аеродинамічної форми, організацію в камері вихора, в центрі якого буде зниження тиску продуктів згоряння, що розвантажує камеру згоряння, поліпшує процес випарування і спалювання відпрацьованого масла, що підвищує ККД пристрою; 2) розміщення на відстані 0,30-0,35 висоти корпусу камери від нижнього торця на його внутрішній поверхні теплопровідних ребер по гвинтовій лінії ходу обертання вихору, що дозволяє збільшувати час перебування продуктів згоряння в камері і поліпшити процес відведення тепла від них і ККД обігрівача; 3) виведення продуктів згоряння із камери тангенціально, дозволяє зберегти вихор по всій висоті камері, а отже знижений тиск в її центрі і поліпшити процес випарування масла; 4) з'єднання патрубка виведення продуктів згоряння з гвинтовим каналом який має не менше двох витків і кут піднімання більше 45 градусів, дозволяє відібрати практично усе тепло від продуктів згоряння і підвищити ККД пристрою; 5) використання кільцевої форсунки дозволяє наповнювати відпрацьованим маслом нижній торець одночасно по всьому периметру без сплеску; 6) за рахунок ємнісного датчика, контактного реле і масляного насосу з електромотором підтримується заданий рівень масла на нижньому торці. На фігурі показаний повздовжній розріз пристрою для спалювання відпрацьованого масла, а стрілками зображено напрям руху повітря і продуктів згоряння. Пристрій включає корпус камери згоряння 1, з відкритим верхнім і закритим нижнім торцями, за вихрювач 2 у вигляді направляючого апарату з лопатками аеродинамічної форми, теплопровідні ребра 3 на внутрішній поверхні, теплопровідні ребра 4 на зовнішній поверхні корпуса камери згоряння 1, вентилятор 5 подачі повітря в завихрювач 2, вентилятор 6 для відсосу гарячого повітря, кожух 7, повітряний канал 8, прорізі 9, масляний бак 10 з відпрацьованим маслом, масляний насос з електромотором 11, контактне реле 12, ємнісний датчик 13 рівня масла, кільцева форсунка 14, проріз 15, патрубок виведення продуктів згоряння 16, гвинтовий канал 17. Пристрій для спалювання відпрацьованого масла працює наступним чином. Перед запуском пристрою відпрацьоване масло із бака 10 подається масляним насосом з електромотором 11, за допомогою контактного реле 12 і ємнісного датчика 13, на нижній торець корпуса камери згоряння 1 до заданого рівня, після чого вентилятором 5 повітря подається в завихрювач 2 у вигляді направляючого апарату з лопатками аеродинамічної форми. Із завихрювача 2 повітря тангенціально подається в корпус камери згоряння 1. При тангенціальній подачі і руху повітря в корпусі камери згоряння 1 в радіальному напряму його тангенціальна швидкість істотно зростає до утворення обертального вихору з пониженим тиском в її центрі. В корпусі камери згоряння 1 вихор піднімається вгору, причому обмиває теплопровідні ребра 3 на внутрішній поверхні і через тангенціальний парубок 16, поступає в гвинтовий канал 17 і через трубу виведення продуктів згоряння виходить в атмосферу (труба на фігурі не показана ). Зменшення тиску і підвищення температури повітря, яке поступає від вентилятора 5 через завихрювач 2 над поверхнею масла, приводить до інтенсивного випаровування його, і пари масла запалюють іскрою від свічі (свіча на фіг. не показана). В корпусі камери згоряння 1 утворюється факел полум'я і воно разом з вихором піднімається вгору, причому обмиває теплопровідні ребра 3 на внутрішній поверхні, віддає їм і корпусу камери згоряння 1 тепло, а потім передає його теплопровідним ребрам 4 на зовнішній поверхні корпуса камери згоряння 1. Формуються продукти згоряння, які з камери згоряння 1 через тангенціальний патрубок 16, поступають в гвинтовий канал 17, а потім по трубі виведення продуктів згоряння виходять в атмосферу (труба на фігурі не показана). Одночасно повітря по прорізях 9 поступає в повітряний канал 8, де воно нагрівається від стінок корпуса камери згоряння 1 і теплопровідних ребер 4 і гаряче повітря відсосується вентилятором 6 у приміщення. Таким чином, пристрій забезпечує повноту згоряння і економний режим роботи тривалий час, знижує екологічну небезпеку і тиск в корпусі камери згоряння, підвищує ККД пристрою. 2 38269 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
