Контррейка хрестовинного вузла стрілочного переводу
Номер патенту: 37879
Опубліковано: 15.05.2001
Автори: Орловський Анатолій Миколайович, Ульянич Сергій Георгійович, Соценко Олександр Васильович, Жаковський Олександр Дмитрович
Текст

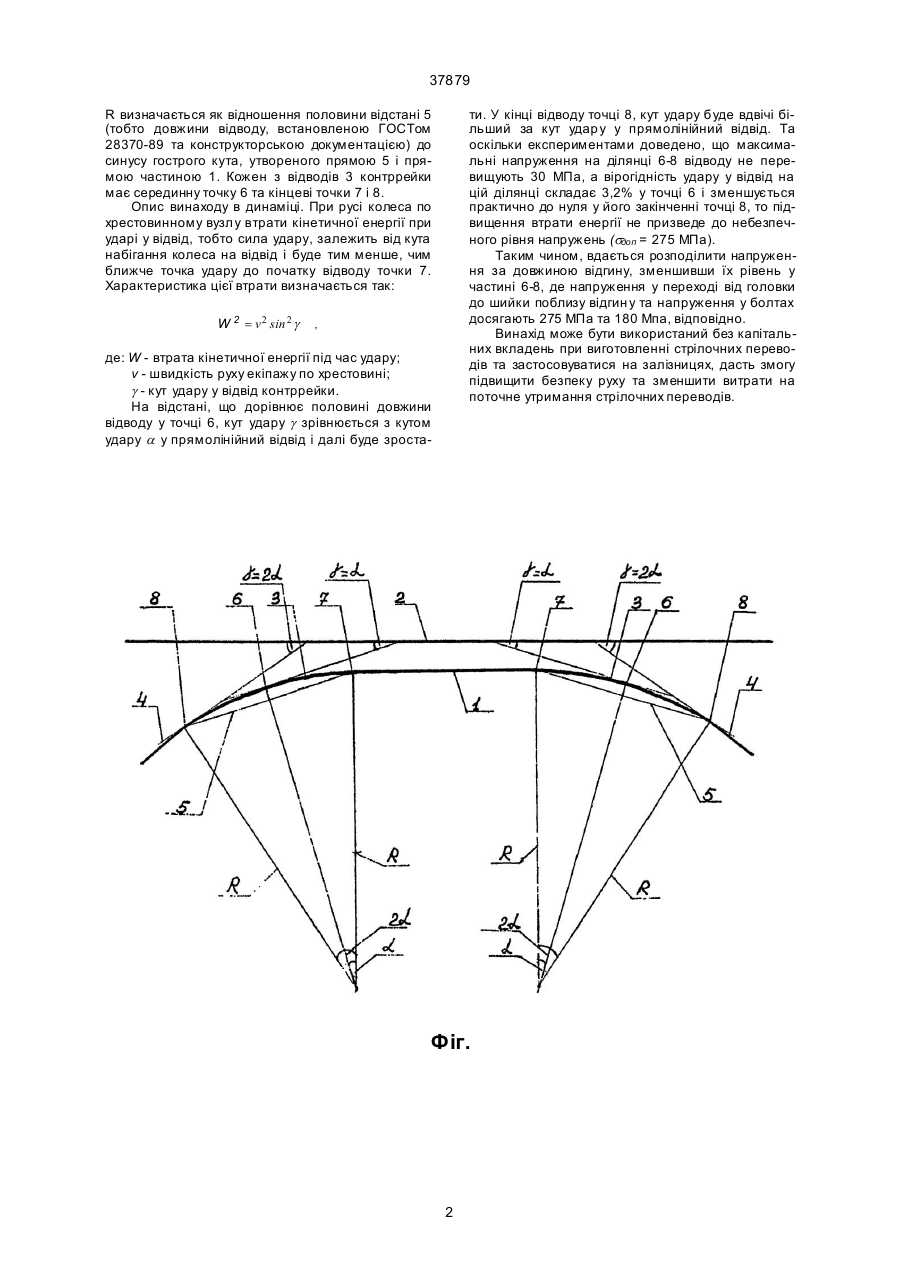

Контррейка хрестовинного вузла стрілочного переводу, яка складається з прямої частини, па 37879 R визначається як відношення половини відстані 5 (тобто довжини відводу, встановленою ГОСТом 28370-89 та конструкторською документацією) до синусу гострого кута, утвореного прямою 5 і прямою частиною 1. Кожен з відводів 3 контррейки має серединну точку 6 та кінцеві точки 7 і 8. Опис винаходу в динаміці. При русі колеса по хрестовинному вузлу втрати кінетичної енергії при ударі у відвід, тобто сила удару, залежить від кута набігання колеса на відвід і буде тим менше, чим ближче точка удару до початку відводу точки 7. Характеристика цієї втрати визначається так: W 2 = v 2 sin 2 g ти. У кінці відводу точці 8, кут удару буде вдвічі більший за кут удар у у прямолінійний відвід. Та оскільки експериментами доведено, що максимальні напруження на ділянці 6-8 відводу не перевищують 30 МПа, а вірогідність удару у відвід на цій ділянці складає 3,2% у точці 6 і зменшується практично до нуля у його закінченні точці 8, то підвищення втрати енергії не призведе до небезпечного рівня напружень (sдоп = 275 МПа). Таким чином, вдається розподілити напруження за довжиною відгину, зменшивши їх рівень у частині 6-8, де напруження у переході від головки до шийки поблизу відгин у та напруження у болтах досягають 275 МПа та 180 Мпа, відповідно. Винахід може бути використаний без капітальних вкладень при виготовленні стрілочних переводів та застосовуватися на залізницях, дасть змогу підвищити безпеку руху та зменшити витрати на поточне утримання стрілочних переводів. , де: W - втрата кінетичної енергії під час удару; v - швидкість руху екіпажу по хрестовині; g - кут удару у відвід контррейки. На відстані, що дорівнює половині довжини відводу у точці 6, кут удару g зрівнюється з кутом удару a у прямолінійний відвід і далі буде зроста Фіг. 2 37879 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюCounter-rail of cross unit of switch mechanism
Автори англійськоюUlianych Serhii Heorhiiovych, Zhakovskyi Oleksandr Dmytrovych, Orlovskyi Anatolii Mykolaiovych, Sotsenko Oleksandr Vasyliovych
Назва патенту російськоюКонтр рейка крестовинного узла стрелочного перевода
Автори російськоюУльянич Сергей Георгиевич, Жаковский Александр Дмитриевич, Орловский Анатолий Николаевич, Соценко Александр Васильевич
МПК / Мітки
МПК: E01B 7/00
Мітки: хрестовинного, вузла, переводу, стрілочного, контррейка
