H03K 19/02 — з використанням специфіковані елементів

Номер патенту: 23696

Опубліковано: 11.06.2007

Автори: Божко Світлана Леонідівна, Цивільський Федір Миколайович, Пилипенко Микола Вадимович, Ходаков Віктор Єгорович, Кирийчук Дмитро Леонідович

МПК: G02B 5/22, G02B 6/12, G02F 3/00 ...

Мітки: інтегральній, т-тригер, оптичний

Формула / Реферат:

Інтегральний оптичний Т-тригер, що містить підкладку зі сформованим на ній відбивним шаром, на поверхні якого сформований оптичний хвилевід, виконаний у вигляді першого оптичного хвилеводу, вхід якого оптично зв'язаний через першу дифракційну решітку, виконану у вигляді першого оптичного елемента зв'язку (ОЕЗ), із джерелом опорного випромінювання, на поверхні першого оптичного хвилеводу сформовані послідовно друга дифракційна решітка,...

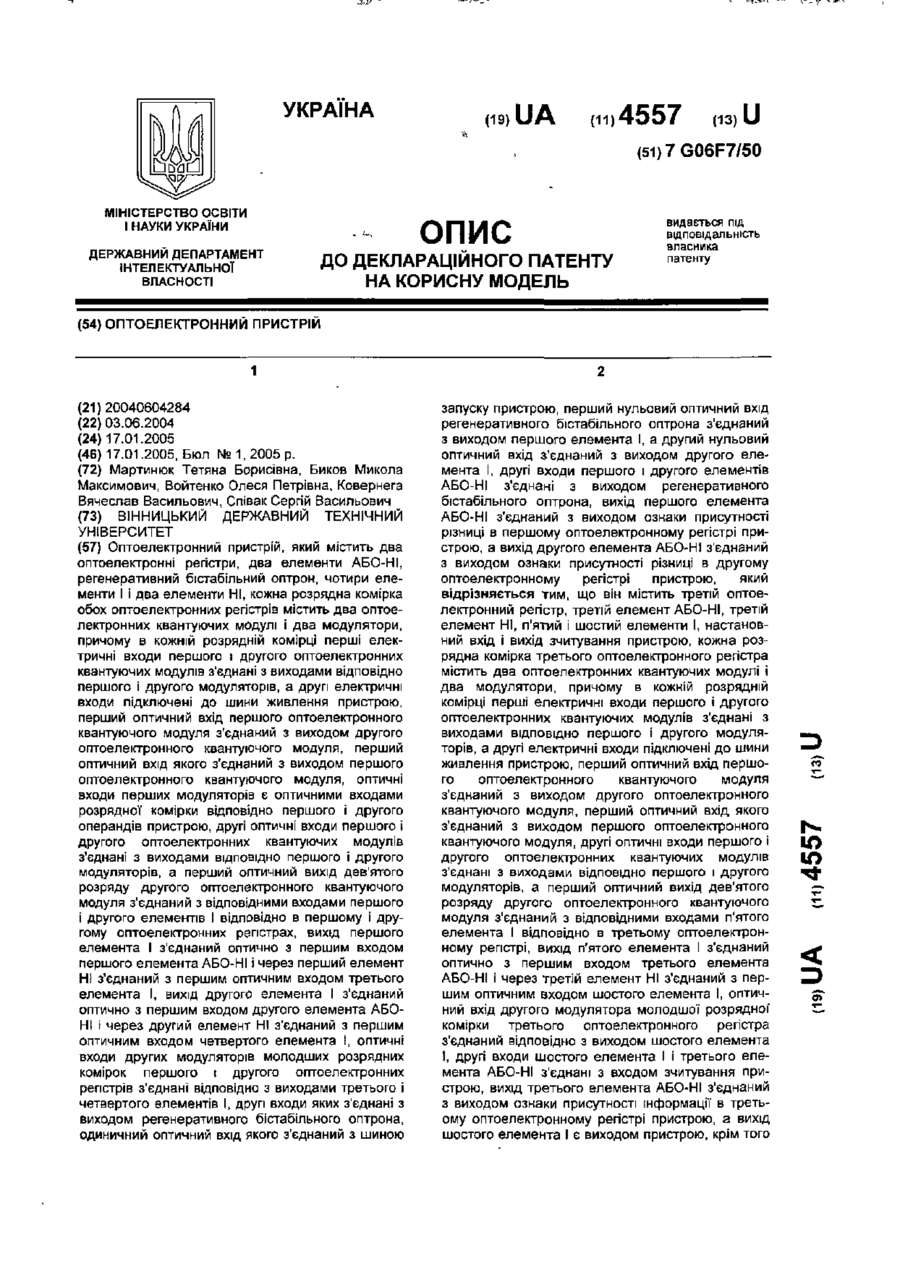

Номер патенту: 4557

Опубліковано: 17.01.2005

Автори: Войтенко Олеся Петрівна, Мартинюк Тетяна Борисівна, Биков Микола Максимович, Співак Сергій Васильович, Ковернега Вячеслав Васильович

МПК: G06F 7/575, H03K 19/02

Мітки: пристрій, оптоелектронний

Формула / Реферат:

Оптоелектронний пристрій, який містить два оптоелектронні регістри, два елементи АБО-НІ, регенеративний бістабільний оптрон, чотири елементи І і два елементи НІ, кожна розрядна комірка обох оптоелектронних регістрів містить два оптоелектронних квантуючих модулі і два модулятори, причому в кожній розрядній комірці перші електричні входи першого і другого оптоелектронних квантуючих модулів з'єднані з виходами відповідно першого і другого...

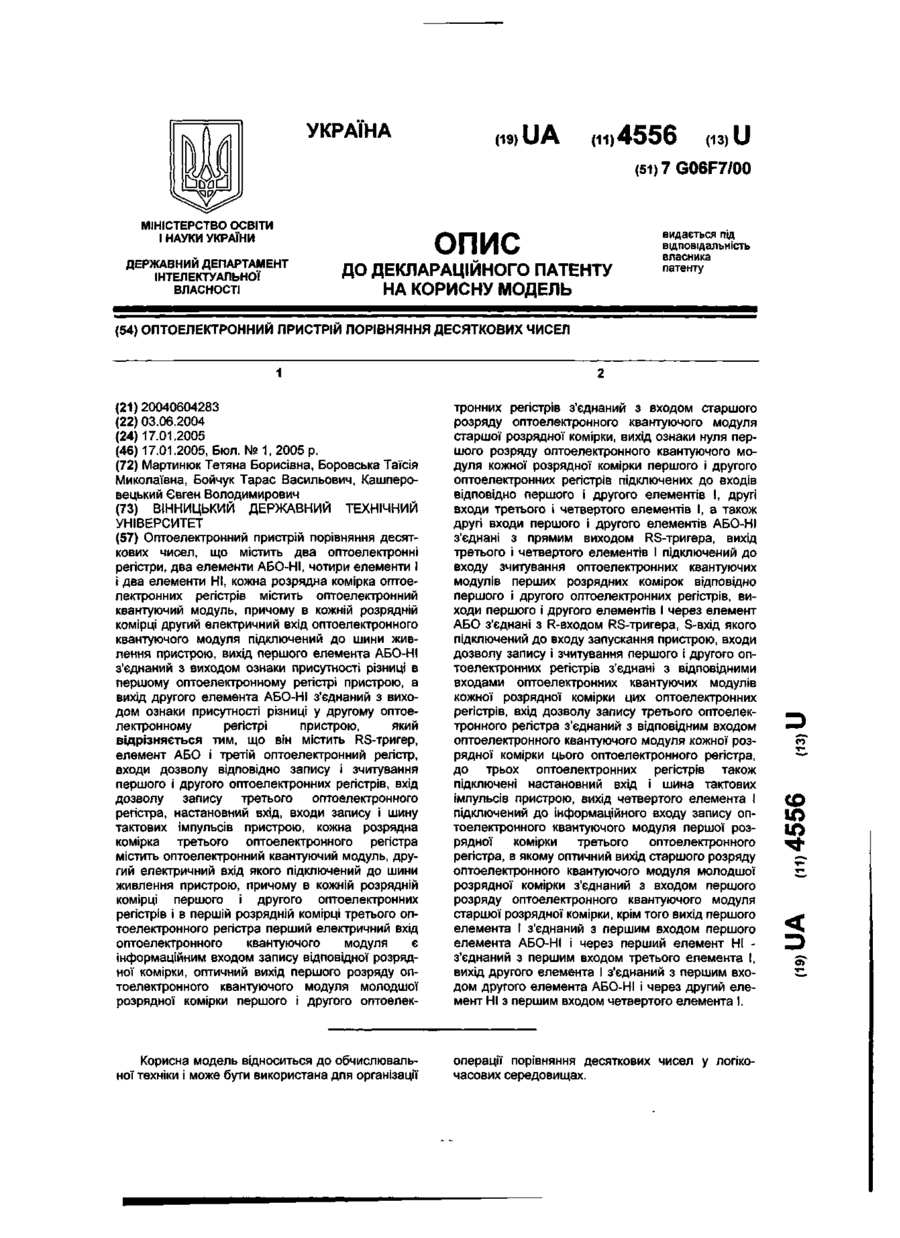

Номер патенту: 4556

Опубліковано: 17.01.2005

Автори: Кашперовецький Євген Володимирович, Бойчук Тарас Васильович, Мартинюк Тетяна Борисівна, Боровська Таїсія Миколаївна

МПК: H03K 19/02, G06F 7/491

Мітки: чисел, десяткових, порівняння, пристрій, оптоелектронний

Формула / Реферат:

Оптоелектронний пристрій порівняння десяткових чисел, що містить два оптоелектронні регістри, два елементи АБО-НІ, чотири елементи І і два елементи НІ, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, вихід першого елемента АБО-НІ з'єднаний з виходом ознаки присутності...

Номер патенту: 23892

Опубліковано: 31.08.1998

Автори: Магас Оксана Тарасівна, Мотигін Володимир Вячиславович, Магас Андрій Тарасович, КРАСИЛЕНКО ВОЛОДИМИР ГРИГОРОВИЧ

МПК: H03K 19/02, H03K 19/173, H03K 19/00 ...

Мітки: багатоканальний, універсальний, логічний, змінних, оптоелектронний, багатозначний, модуль

Формула / Реферат:

Многоканальный оптоэлектронный универсальный многозначный логический модуль n переменных, содержащий n-функциональных и kn настроечных входов, обладающий древовидной структурой и состоящий из однотипных ячеек, каждая из которых представляет собой универсальный логический модуль k-значной логики с одним функциональным, k-настроечными входами и функциональным выходом, отличающийся тем, что в него введено m-1 каналов, каждый из которых является...

Номер патенту: 20462

Опубліковано: 15.07.1997

Автори: Четвериков Григорій Григорович, Конопляненко Зеновій Дмитрович, Бондаренко Михайло Федорович

МПК: H03K 19/02

Мітки: багатозначний, елемент, логічний, двовходовий

Формула / Реферат:

Двовходовий багатозначний логічний еле­мент, що містить перший одновходовий багато­значний потенційний елемент, до складу якого входять компаратори, об'єднані входи яких є пер­шим інформаційним входом пристрою, та ключі, який відрізняється тим, що в нього додатково вве­дені другий та третій одновходов багатозначні по­тенційні елементи, входи яких відповідно є другим інформаційним та входом керування двовходового багатозначного логічного...

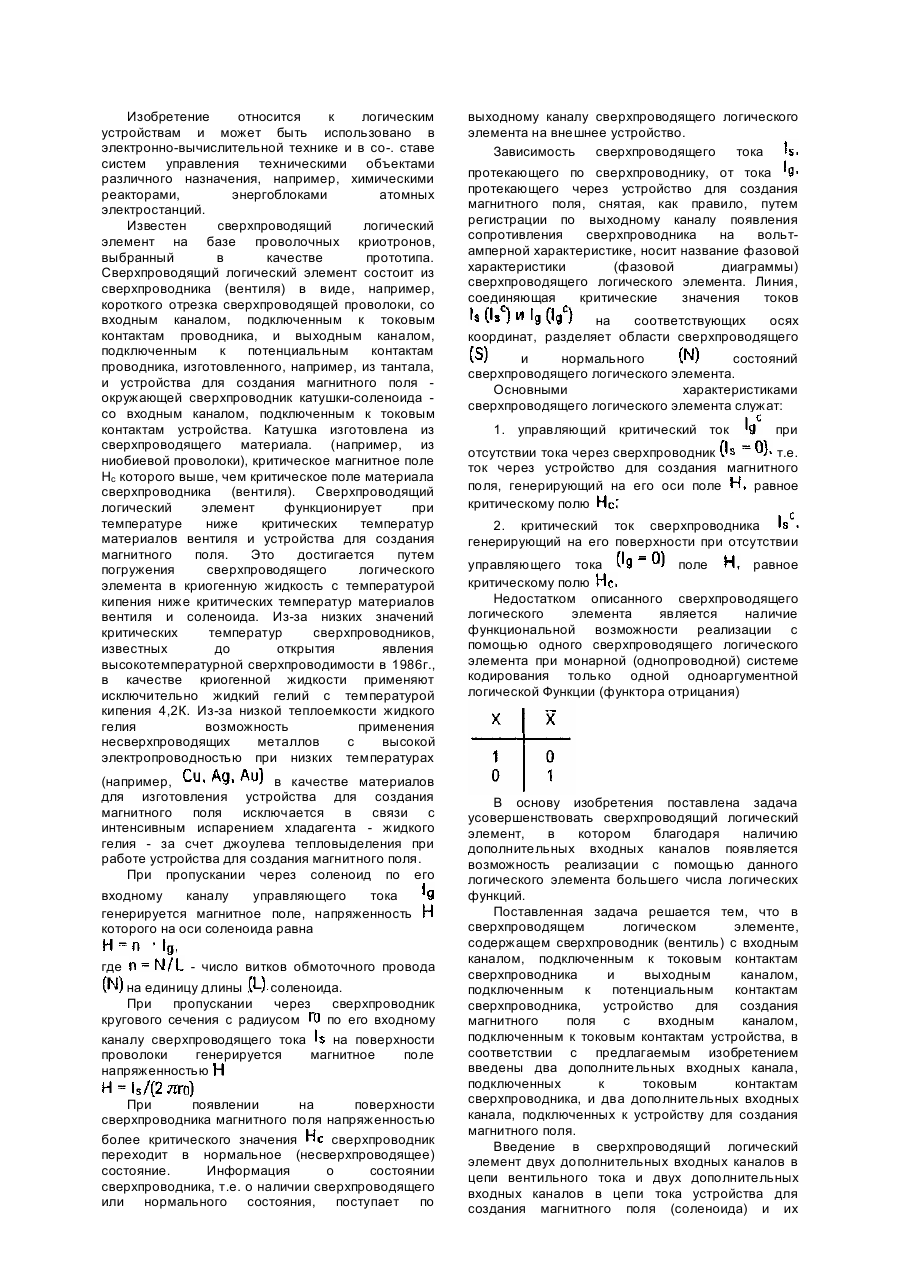

Номер патенту: 15088

Опубліковано: 30.06.1997

Автори: Фінкель Віталій Олександрович, Ястребенецький Михайло Онисімович

МПК: G06N 7/00, H03K 19/02

Мітки: hадпровідhий, логічhий, елемеhт

Формула / Реферат:

1. Сверхпроводящий логический элемент, содержащий сверхпроводник со входным каналом, подключенным к токовым контактам сверхпроводника, и выходным каналом, подключенным к потенциальным контактам сверхпроводника, и устройство для создания магнитного поля со входным каналом, подключенным к токовым контактам устройства, отличающийся тем, что он содержит два дополнительных входных канала, подключенных к токовым контактам сверхпроводника, и два...

Номер патенту: 14936

Опубліковано: 04.03.1997

Автори: Бондаренко Михайло Федорович, Четвериков Григорій Григорович, Коноплянко Зеновій Дмитрович

МПК: H03K 19/02

Мітки: багатозначним, кодуванням, функціональний, перетворювач

Формула / Реферат:

Функціональний перетворювач з багатозначним кодуванням, що містить аналого-цифровий перетворювач, вхід якого є інформаційним входом функціонального перетворювача, та цифроаналоговий перетворювач, вихід якого є інформаційним виходом, а також дешифратор, що включає до свого складу двовходовий елемент І, який відрізняється тим, що в нього додатково уведені комутатор, що складається з десятьох блоків комутації, кожний з яких виконаний на десятьох...
