Формула / Реферат

Рідкий теплоносій для систем опалювання, який включає гліцерин і воду, який відрізняється тим, що він додатково містить суміш фосфатів, гідрофосфатів лужних металів першої групи (1:1) і консервуючу добавку у наступному співвідношенні інгредієнтів, ваг. %:

гліцерин                                                                                                                         20-60

суміш фосфатів, гідрофосфатів

лужних металів 1 групи (1:1)                                                                                         0,001-0,003

консервуюча добавка                                                                                                      0,004-0,002

вода                                                                                                                                            до 100.

Текст

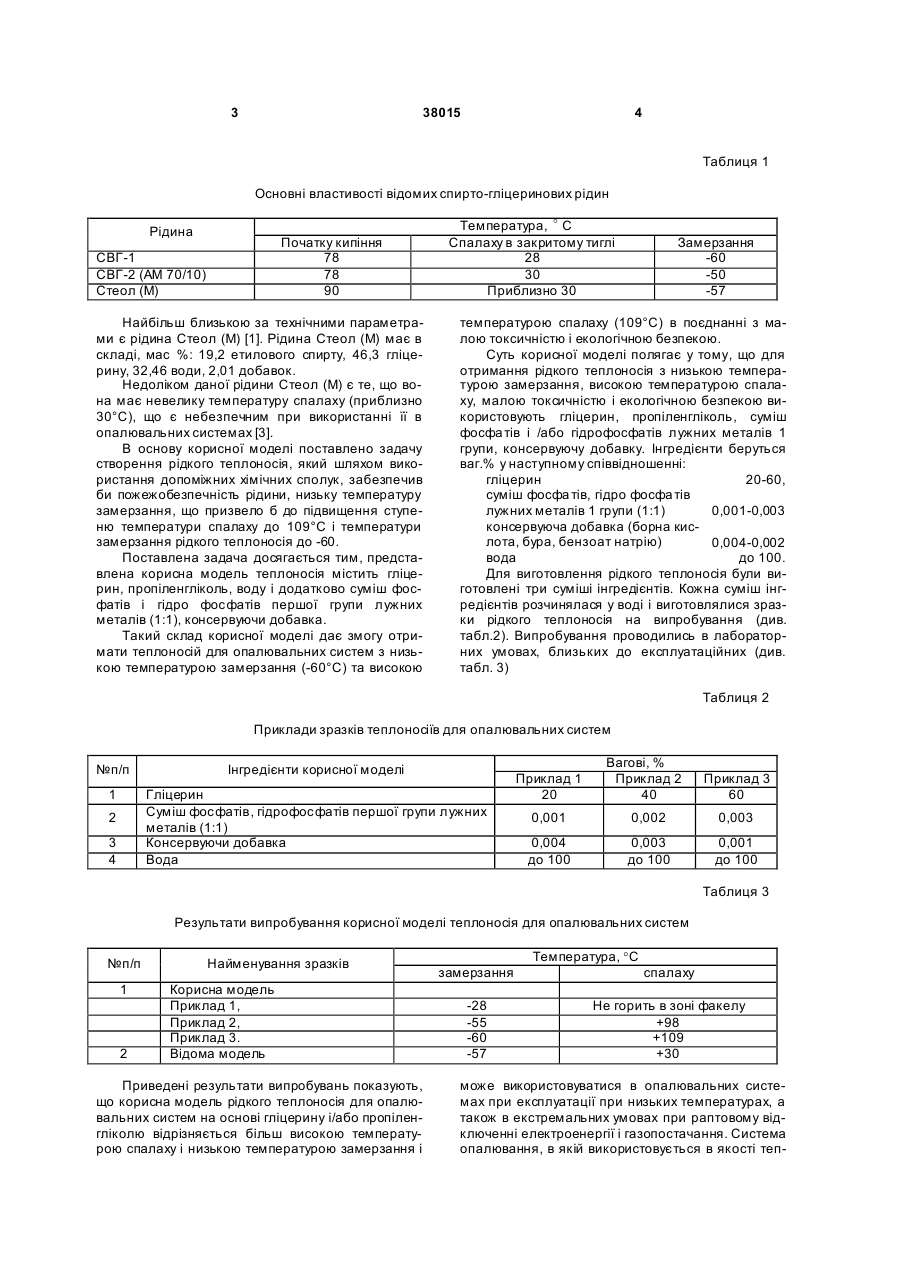

Рідкий теплоносій для систем опалювання, 3 38015 4 Таблиця 1 Основні властивості відомих спирто-гліцеринових рідин Рідина Початку кипіння 78 78 90 СВГ-1 СВГ-2 (АМ 70/10) Стеол (М) Найбільш близькою за технічними параметрами є рідина Стеол (М) [1]. Рідина Стеол (М) має в складі, мас %: 19,2 етилового спирту, 46,3 гліцерину, 32,46 води, 2,01 добавок. Недоліком даної рідини Стеол (М) є те, що вона має невелику температуру спалаху (приблизно 30°С), що є небезпечним при використанні її в опалювальних системах [3]. В основу корисної моделі поставлено задачу створення рідкого теплоносія, який шляхом використання допоміжних хімічних сполук, забезпечив би пожежобезпечність рідини, низьку температуру замерзання, що призвело б до підвищення ступеню температури спалаху до 109°С і температури замерзання рідкого теплоносія до -60. Поставлена задача досягається тим, представлена корисна модель теплоносія містить гліцерин, пропіленгліколь, воду і додатково суміш фосфатів і гідро фосфатів першої групи лужних металів (1:1), консервуючи добавка. Такий склад корисної моделі дає змогу отримати теплоносій для опалювальних систем з низькою температурою замерзання (-60°С) та високою Температура, o С Спалаху в закритому тиглі 28 30 Приблизно 30 Замерзання -60 -50 -57 температурою спалаху (109°С) в поєднанні з малою токсичністю і екологічною безпекою. Суть корисної моделі полягає у тому, що для отримання рідкого теплоносія з низькою температурою замерзання, високою температурою спалаху, малою токсичністю і екологічною безпекою використовують гліцерин, пропіленгліколь, суміш фосфа тів і /або гідрофосфатів лужних металів 1 групи, консервуючу добавку. Інгредієнти беруться ваг.% у наступному співвідношенні: гліцерин 20-60, суміш фосфа тів, гідро фосфа тів лужних металів 1 групи (1:1) 0,001-0,003 консервуюча добавка (борна кислота, бура, бензоат натрію) 0,004-0,002 вода до 100. Для виготовлення рідкого теплоносія були виготовлені три суміші інгредієнтів. Кожна суміш інгредієнтів розчинялася у воді і виготовлялися зразки рідкого теплоносія на випробування (див. табл.2). Випробування проводились в лабораторних умовах, близьких до експлуатаційних (див. табл. 3) Таблиця 2 Приклади зразків теплоносіїв для опалювальних систем №п/п Інгредієнти корисної моделі 1 Гліцерин Суміш фосфатів, гідрофосфатів першої групи лужних металів (1:1) Консервуючи добавка Вода 2 3 4 Приклад 1 20 Вагові, % Приклад 2 40 Приклад 3 60 0,001 0,002 0,003 0,004 до 100 0,003 до 100 0,001 до 100 Таблиця 3 Результати випробування корисної моделі теплоносія для опалювальних систем №п/п 1 2 Найменування зразків Корисна модель Приклад 1, Приклад 2, Приклад 3. Відома модель Приведені результати випробувань показують, що корисна модель рідкого теплоносія для опалювальних систем на основі гліцерину і/або пропіленгліколю відрізняється більш високою температурою спалаху і низькою температурою замерзання і Температура, °С замерзання спалаху -28 -55 -60 -57 Не горить в зоні факелу +98 +109 +30 може використовуватися в опалювальних системах при експлуатації при низьких температурах, а також в екстремальних умовах при раптовому відключенні електроенергії і газопостачання. Система опалювання, в якій використовується в якості теп 5 38015 лоносія вода, не витримує таких умов. Замерзла вода може зруйнувати не тільки металічні і пластикові труби, а також радіатори і котли. Виготовлення екологічно чистого рідкого теплоносія зводиться до наступних етапів: в ємність наливають частину води, в якій розчиняють суміш неорганічних інгредієнтів і консервуючу добавку. Гліцерин і/або пропіленгліколь змішують з розчином і додають решту води згідно рецептури. Дана суміш має властивості захисної дії від корозії на різні сплави і метали. Корозійний вплив незначний. По ГОСТ 9.080 метали витримують дію рідкого теплоносія (сталь, чавун, алюміній). При використанні корисної моделі «Рідкій теплоносій для систем опалювання» позитивний ефект може бути одержаний за рахунок безпечної експлуатації опалювальних систем при низьких температурах в екстремальних умовах (при раптовому відключенні електроенергії і газопостачання), можливість запуску опалювальних систем при низьких температурах, незначного корозійного Комп’ютерна в ерстка А. Крулевський 6 впливу на метали. Позитивний ефект забезпечує теплоносій для опалювальних систем, склад якого містить такі інгредієнті у наступному співвідношенні, ваг. %: гліцерин 20-60, суміш фосфа тів, гідро фосфа тів лужних металів 1 групи (1:1) 0,001-0,003 консервуюча добавка (борна кислота, бура, бензоат натрію) 0,004-0,002 вода до 100. Джерела інформації: 1. Противообледенительная жидкость «Арктика» ТУ 6-00-5763445-10-89 2. Фритерм, антикоррозионный теплоноситель с низкой точкой замерзания для всех видов отопительных систем (производство VEL VANA a.s. Чехия) 3. Негорючие теплоносители и гидравлические жидкости/ справочное руководство под редакцией д.х.н.,проф. A.M. С ухотина, Ленинград «Химия», 1979. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Heat-transfer fluid for heating systems

Автори англійською

Zaporozhets Oleksandr Ivanovych, Karabtsov Hennadii Pavlovych, Soloveikina Asia Kuzmivna, Soloveikin Mykola Borysovych

Назва патенту російською

Жидкий теплоноситель для систем отопления

Автори російською

Запорожец Александр Иванович, Карабцов Геннадий Павлович, Соловейкина Ася Кузьмовна, Соловейкин Николай Борисович

МПК / Мітки

МПК: C09K 5/00

Мітки: опалювання, рідкий, теплоносій, систем
