Вертикальний віброконвеєр

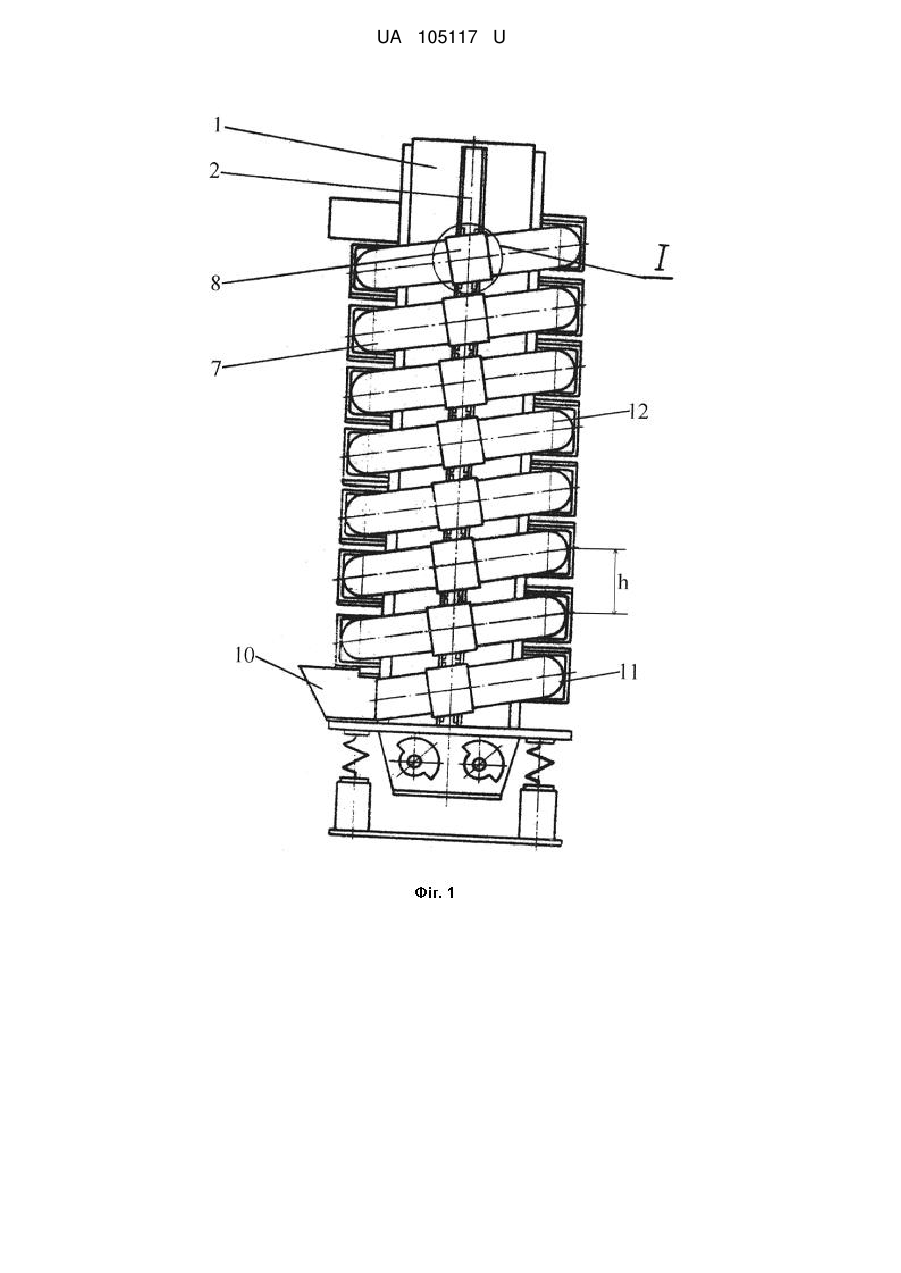

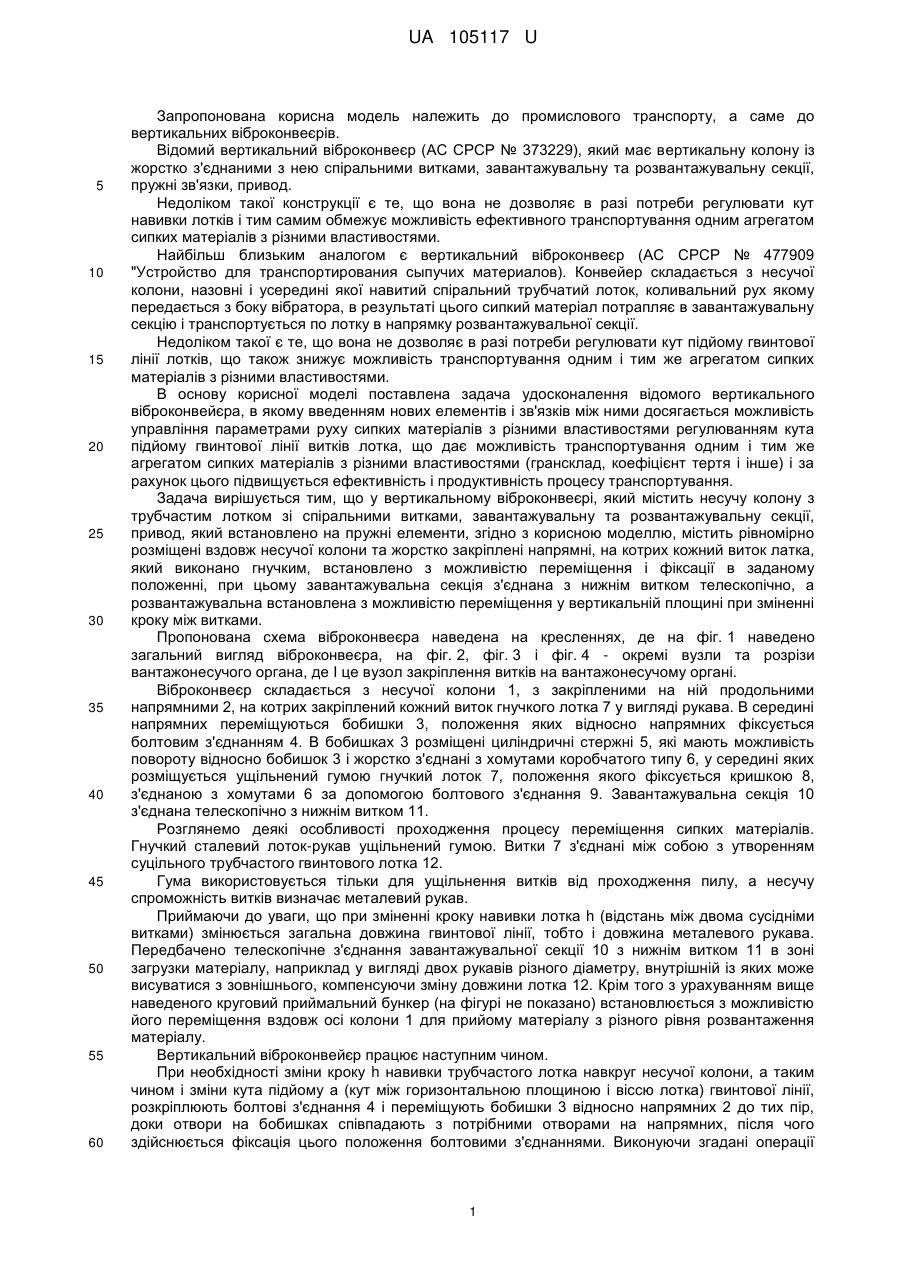

Реферат: Вертикальний віброконвеєр містить несучу колону з трубчастим лотком із спіральних витків, завантажувальну та розвантажувальну секції, привод, який встановлено на пружні елементи, рівномірно розміщені вздовж несучої колони та жорстко закріплені напрямні, на котрих кожний виток лотка, який виконано гнучким, встановлено з можливістю переміщення і фіксації в заданому положенні. Завантажувальна секція з'єднана з нижнім витком телескопічно, а розвантажувальна встановлена з можливістю переміщення в вертикальній площині при зміненні кроку між витками. UA 105117 U (54) ВЕРТИКАЛЬНИЙ ВІБРОКОНВЕЄР UA 105117 U UA 105117 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до промислового транспорту, а саме до вертикальних віброконвеєрів. Відомий вертикальний віброконвеєр (АС СРСР № 373229), який має вертикальну колону із жорстко з'єднаними з нею спіральними витками, завантажувальну та розвантажувальну секції, пружні зв'язки, привод. Недоліком такої конструкції є те, що вона не дозволяє в разі потреби регулювати кут навивки лотків і тим самим обмежує можливість ефективного транспортування одним агрегатом сипких матеріалів з різними властивостями. Найбільш близьким аналогом є вертикальний віброконвеєр (АС СРСР № 477909 "Устройство для транспортирования сыпучих материалов). Конвейер складається з несучої колони, назовні і усередині якої навитий спіральний трубчатий лоток, коливальний рух якому передається з боку вібратора, в результаті цього сипкий матеріал потрапляє в завантажувальну секцію і транспортується по лотку в напрямку розвантажувальної секції. Недоліком такої є те, що вона не дозволяє в разі потреби регулювати кут підйому гвинтової лінії лотків, що також знижує можливість транспортування одним і тим же агрегатом сипких матеріалів з різними властивостями. В основу корисної моделі поставлена задача удосконалення відомого вертикального віброконвейєра, в якому введенням нових елементів і зв'язків між ними досягається можливість управління параметрами руху сипких матеріалів з різними властивостями регулюванням кута підйому гвинтової лінії витків лотка, що дає можливість транспортування одним і тим же агрегатом сипких матеріалів з різними властивостями (грансклад, коефіцієнт тертя і інше) і за рахунок цього підвищується ефективність і продуктивність процесу транспортування. Задача вирішується тим, що у вертикальному віброконвеєрі, який містить несучу колону з трубчастим лотком зі спіральними витками, завантажувальну та розвантажувальну секції, привод, який встановлено на пружні елементи, згідно з корисною моделлю, містить рівномірно розміщені вздовж несучої колони та жорстко закріплені напрямні, на котрих кожний виток латка, який виконано гнучким, встановлено з можливістю переміщення і фіксації в заданому положенні, при цьому завантажувальна секція з'єднана з нижнім витком телескопічно, а розвантажувальна встановлена з можливістю переміщення у вертикальній площині при зміненні кроку між витками. Пропонована схема віброконвеєра наведена на кресленнях, де на фіг. 1 наведено загальний вигляд віброконвеєра, на фіг. 2, фіг. 3 і фіг. 4 - окремі вузли та розрізи вантажонесучого органа, де I це вузол закріплення витків на вантажонесучому органі. Віброконвеєр складається з несучої колони 1, з закріпленими на ній продольними напрямними 2, на котрих закріплений кожний виток гнучкого лотка 7 у вигляді рукава. В середині напрямних переміщуються бобишки 3, положення яких відносно напрямних фіксується болтовим з'єднанням 4. В бобишках 3 розміщені циліндричні стержні 5, які мають можливість повороту відносно бобишок 3 і жорстко з'єднані з хомутами коробчатого типу 6, у середині яких розміщується ущільнений гумою гнучкий лоток 7, положення якого фіксується кришкою 8, з'єднаною з хомутами 6 за допомогою болтового з'єднання 9. Завантажувальна секція 10 з'єднана телескопічно з нижнім витком 11. Розглянемо деякі особливості проходження процесу переміщення сипких матеріалів. Гнучкий сталевий лоток-рукав ущільнений гумою. Витки 7 з'єднані між собою з утворенням суцільного трубчастого гвинтового лотка 12. Гума використовується тільки для ущільнення витків від проходження пилу, а несучу спроможність витків визначає металевий рукав. Приймаючи до уваги, що при зміненні кроку навивки лотка h (відстань між двома сусідніми витками) змінюється загальна довжина гвинтової лінії, тобто і довжина металевого рукава. Передбачено телескопічне з'єднання завантажувальної секції 10 з нижнім витком 11 в зоні загрузки матеріалу, наприклад у вигляді двох рукавів різного діаметру, внутрішній із яких може висуватися з зовнішнього, компенсуючи зміну довжини лотка 12. Крім того з урахуванням вище наведеного круговий приймальний бункер (на фігурі не показано) встановлюється з можливістю його переміщення вздовж осі колони 1 для прийому матеріалу з різного рівня розвантаження матеріалу. Вертикальний віброконвейєр працює наступним чином. При необхідності зміни кроку h навивки трубчастого лотка навкруг несучої колони, а таким чином і зміни кута підйому а (кут між горизонтальною площиною і віссю лотка) гвинтової лінії, розкріплюють болтові з'єднання 4 і переміщують бобишки 3 відносно напрямних 2 до тих пір, доки отвори на бобишках співпадають з потрібними отворами на напрямних, після чого здійснюється фіксація цього положення болтовими з'єднаннями. Виконуючи згадані операції 1 UA 105117 U 5 10 послідовно з усіма бобишками 3 по ходу підйому гвинтової поверхні, починаючи з нижнього витка 11, встановлюють новий крок h гвинтової поверхні, а таким чином і новий кут α. При цьому хомути 6, які закінчуються циліндричними хвостовиками, мають можливість провертатися в бобишках 3 навкруг осі хвостовика, що забезпечує самовстановлення хомутів з розміщеними в них трубчастим лотком 12 на потрібний кут, в залежності від властивостей матеріалу, котрий є одним з головних параметрів при переміщенні матеріалів з різними властивостями (грансклад, коефіцієнт тертя і інше). Запропонований віброконвеєр дозволяє розширити можливість транспортування одним і тим же агрегатом сипких матеріалів з різними властивостями і забезпечує при цьому потрібну ефективність і продуктивність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Вертикальний віброконвеєр, який містить несучу колону з трубчастим лотком із спіральних витків, завантажувальну та розвантажувальну секції, привод, який встановлено на пружні елементи, який відрізняється тим, що містить рівномірно розміщені вздовж несучої колони та жорстко закріплені напрямні, на котрих кожний виток лотка, який виконано гнучким, встановлено з можливістю переміщення і фіксації в заданому положенні, при цьому завантажувальна секція з'єднана з нижнім витком телескопічно, а розвантажувальна встановлена з можливістю переміщення в вертикальній площині при зміненні кроку між витками. 2 UA 105117 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
