Спосіб ослаблення поля тягового електродвигуна змішаного збудження
Номер патенту: 60109
Опубліковано: 10.06.2011
Автори: Андрійченко Володимир Павлович, Харченко Віктор Федорович, Далека Василь Хомич, Костенко Іван Олександрович
Формула / Реферат
Спосіб ослаблення поля тягового електродвигуна змішаного збудження, що полягає у зменшенні струму в послідовній обмотці збудження шляхом її шунтування, а також зміненні величини струму у шунтовій обмотці, який відрізняється тим, що зменшення струму в послідовній обмотці здійснюють за допомогою DC-DC перетворювача, вхід якого вмикають паралельно послідовній обмотці, а вихід підключають до шунтової обмотки таким чином, що напрямок струму в ній реверсують в порівнянні з режимом первісного пуску.
Текст

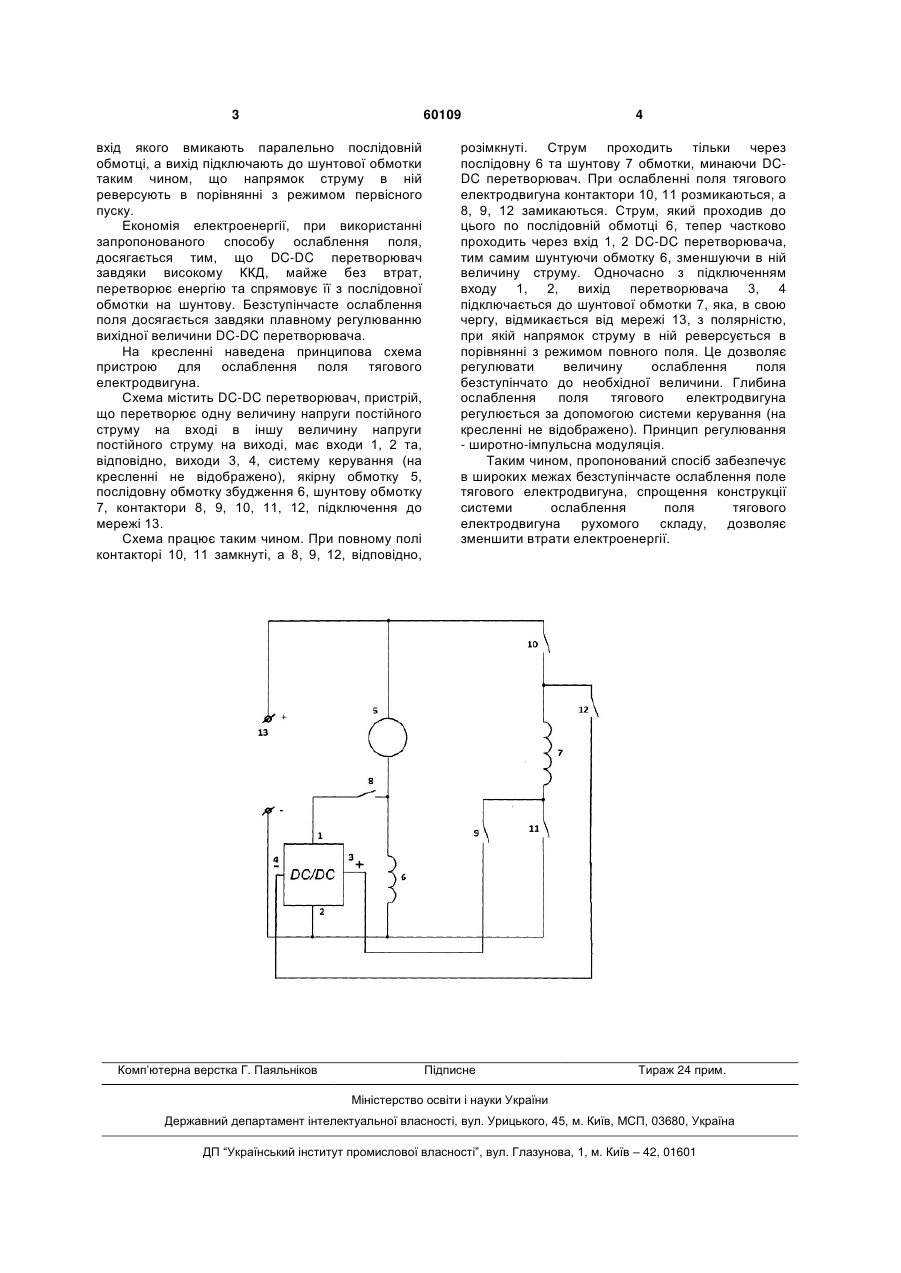

Спосіб ослаблення поля тягового електродвигуна змішаного збудження, що полягає 3 60109 вхід якого вмикають паралельно послідовній обмотці, а вихід підключають до шунтової обмотки таким чином, що напрямок струму в ній реверсують в порівнянні з режимом первісного пуску. Економія електроенергії, при використанні запропонованого способу ослаблення поля, досягається тим, що DC-DC перетворювач завдяки високому ККД, майже без втрат, перетворює енергію та спрямовує її з послідовної обмотки на шунтову. Безступінчасте ослаблення поля досягається завдяки плавному регулюванню вихідної величини DC-DC перетворювача. На кресленні наведена принципова схема пристрою для ослаблення поля тягового електродвигуна. Схема містить DC-DC перетворювач, пристрій, що перетворює одну величину напруги постійного струму на вході в іншу величину напруги постійного струму на виході, має входи 1, 2 та, відповідно, виходи 3, 4, систему керування (на кресленні не відображено), якірну обмотку 5, послідовну обмотку збудження 6, шунтову обмотку 7, контактори 8, 9, 10, 11, 12, підключення до мережі 13. Схема працює таким чином. При повному полі контакторі 10, 11 замкнуті, а 8, 9, 12, відповідно, Комп’ютерна верстка Г. Паяльніков 4 розімкнуті. Струм проходить тільки через послідовну 6 та шунтову 7 обмотки, минаючи DCDC перетворювач. При ослабленні поля тягового електродвигуна контактори 10, 11 розмикаються, а 8, 9, 12 замикаються. Струм, який проходив до цього по послідовній обмотці 6, тепер частково проходить через вхід 1, 2 DC-DC перетворювача, тим самим шунтуючи обмотку 6, зменшуючи в ній величину струму. Одночасно з підключенням входу 1, 2, вихід перетворювача 3, 4 підключається до шунтової обмотки 7, яка, в свою чергу, відмикається від мережі 13, з полярністю, при якій напрямок струму в ній реверсується в порівнянні з режимом повного поля. Це дозволяє регулювати величину ослаблення поля безступінчато до необхідної величини. Глибина ослаблення поля тягового електродвигуна регулюється за допомогою системи керування (на кресленні не відображено). Принцип регулювання - широтно-імпульсна модуляція. Таким чином, пропонований спосіб забезпечує в широких межах безступінчасте ослаблення поле тягового електродвигуна, спрощення конструкції системи ослаблення поля тягового електродвигуна рухомого складу, дозволяє зменшити втрати електроенергії. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for field reduction of traction electric motor of compound excitation type
Автори англійськоюKharchenko Viktor Fedorovych, Daleka Vasyl Khomych, Andriichenko Volodymyr Pavlovych, Kostenko Ivan Oleksandrovych
Назва патенту російськоюСпособ ослабления поля тягового электродвигателя смешанного типа
Автори російськоюХарченко Виктор Федорович, Далека Василий Хомич, Андрейченко Владимир Павлович, Костенко Иван Александрович
