Малоімпульсний насос

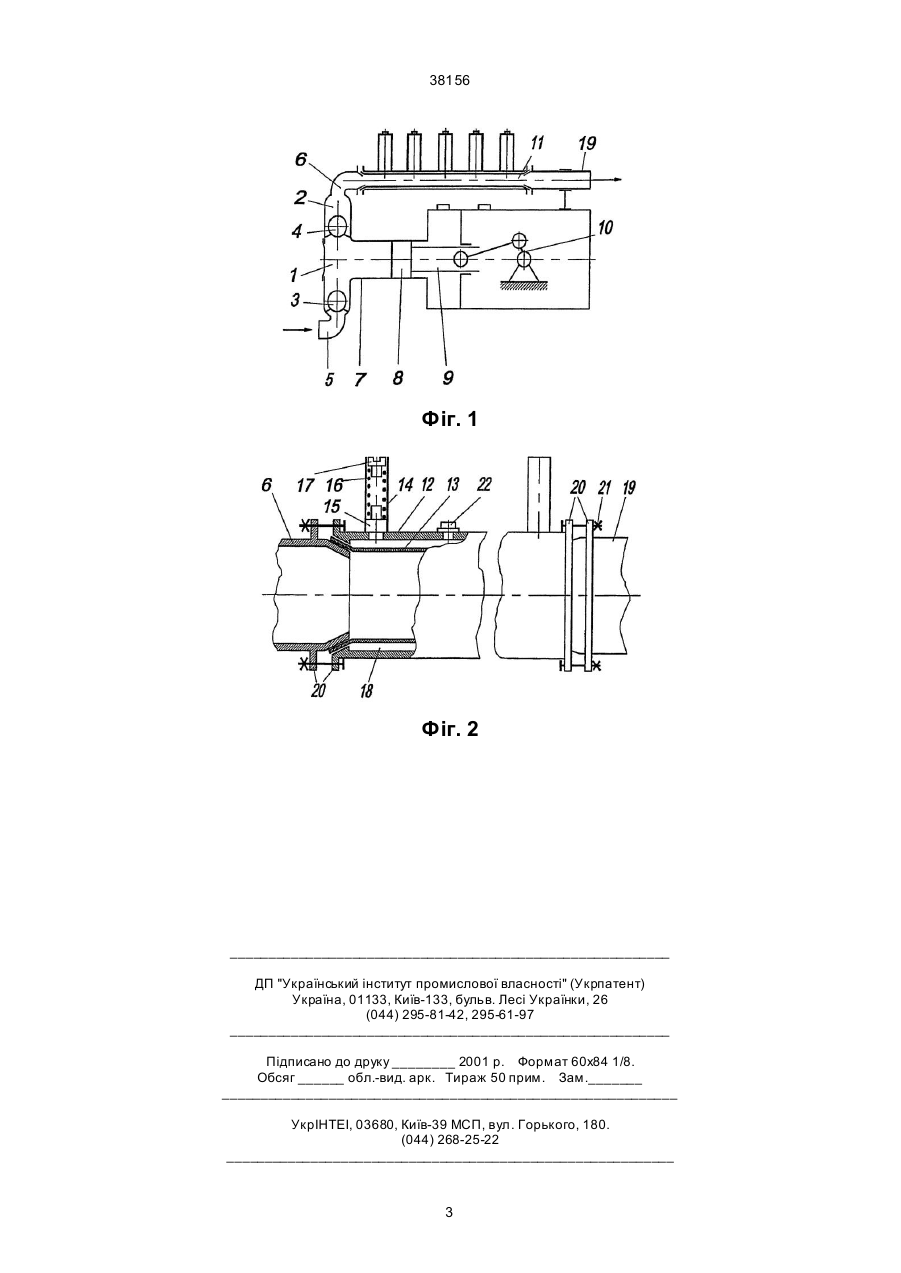

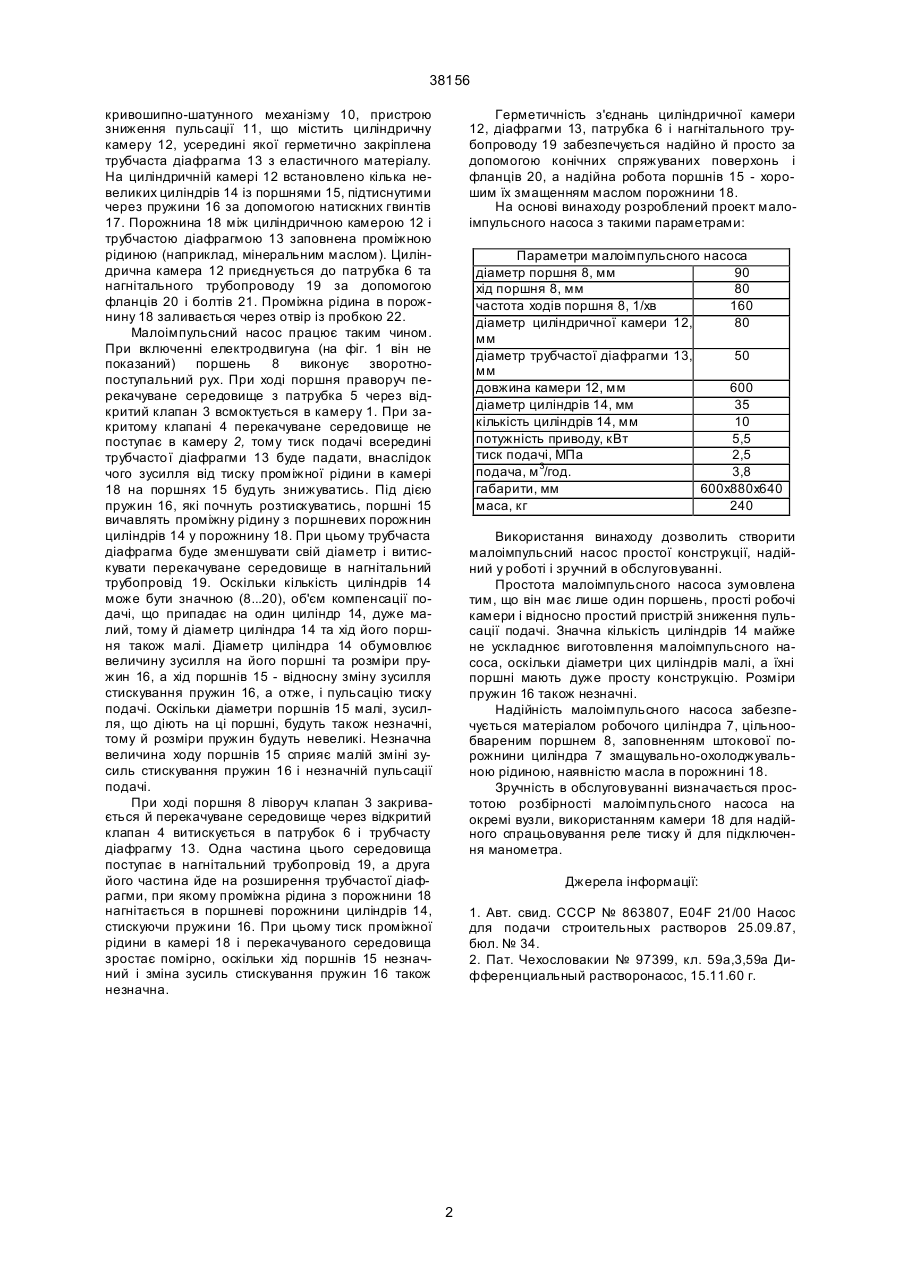

Малоімпульсний насос, який містить усмоктувальну й нагнітальну робочі камери з двома клапанами та патрубками підводу й відводу перекачу 38156 кривошипно-шатунного механізму 10, пристрою зниження пульсації 11, що містить циліндричну камеру 12, усередині якої герметично закріплена трубчаста діафрагма 13 з еластичного матеріалу. На циліндричній камері 12 встановлено кілька невеликих циліндрів 14 із поршнями 15, підтиснутими через пружини 16 за допомогою натискних гвинтів 17. Порожнина 18 між циліндричною камерою 12 і трубчастою діафрагмою 13 заповнена проміжною рідиною (наприклад, мінеральним маслом). Циліндрична камера 12 приєднується до патрубка 6 та нагнітального трубопроводу 19 за допомогою фланців 20 і болтів 21. Проміжна рідина в порожнину 18 заливається через отвір із пробкою 22. Малоімпульсний насос працює таким чином. При включенні електродвигуна (на фіг. 1 він не показаний) поршень 8 виконує зворотнопоступальний рух. При ході поршня праворуч перекачуване середовище з патрубка 5 через відкритий клапан 3 всмоктується в камеру 1. При закритому клапані 4 перекачуване середовище не поступає в камеру 2, тому тиск подачі всередині трубчасто ї діафрагми 13 буде падати, внаслідок чого зусилля від тиску проміжної рідини в камері 18 на поршнях 15 будуть знижуватись. Під дією пружин 16, які почнуть розтискуватись, поршні 15 вичавлять проміжну рідину з поршневих порожнин циліндрів 14 у порожнину 18. При цьому трубчаста діафрагма буде зменшувати свій діаметр і витискувати перекачуване середовище в нагнітальний трубопровід 19. Оскільки кількість циліндрів 14 може бути значною (8...20), об'єм компенсації подачі, що припадає на один циліндр 14, дуже малий, тому й діаметр циліндра 14 та хід його поршня також малі. Діаметр циліндра 14 обумовлює величину зусилля на його поршні та розміри пружин 16, а хід поршнів 15 - відносну зміну зусилля стискування пружин 16, а отже, і пульсацію тиску подачі. Оскільки діаметри поршнів 15 малі, зусилля, що діють на ці поршні, будуть також незначні, тому й розміри пружин будуть невеликі. Незначна величина ходу поршнів 15 сприяє малій зміні зусиль стискування пружин 16 і незначній пульсації подачі. При ході поршня 8 ліворуч клапан 3 закривається й перекачуване середовище через відкритий клапан 4 витискується в патрубок 6 і трубчасту діафрагму 13. Одна частина цього середовища поступає в нагнітальний трубопровід 19, а друга його частина йде на розширення трубчастої діафрагми, при якому проміжна рідина з порожнини 18 нагнітається в поршневі порожнини циліндрів 14, стискуючи пружини 16. При цьому тиск проміжної рідини в камері 18 і перекачуваного середовища зростає помірно, оскільки хід поршнів 15 незначний і зміна зусиль стискування пружин 16 також незначна. Герметичність з'єднань циліндричної камери 12, діафрагми 13, патрубка 6 і нагнітального трубопроводу 19 забезпечується надійно й просто за допомогою конічних спряжуваних поверхонь і фланців 20, а надійна робота поршнів 15 - хорошим їх змащенням маслом порожнини 18. На основі винаходу розроблений проект малоімпульсного насоса з такими параметрами: Параметри малоімпульсного насоса діаметр поршня 8, мм 90 хід поршня 8, мм 80 частота ходів поршня 8, 1/хв 160 діаметр циліндричної камери 12, 80 мм діаметр трубчастої діафрагми 13, 50 мм довжина камери 12, мм 600 діаметр циліндрів 14, мм 35 кількість циліндрів 14, мм 10 потужність приводу, кВт 5,5 тиск подачі, МПа 2,5 подача, м 3/год. 3,8 габарити, мм 600х880х640 маса, кг 240 Використання винаходу дозволить створити малоімпульсний насос простої конструкції, надійний у роботі і зручний в обслуговуванні. Простота малоімпульсного насоса зумовлена тим, що він має лише один поршень, прості робочі камери і відносно простий пристрій зниження пульсації подачі. Значна кількість циліндрів 14 майже не ускладнює виготовлення малоімпульсного насоса, оскільки діаметри цих циліндрів малі, а їхні поршні мають дуже просту конструкцію. Розміри пружин 16 також незначні. Надійність малоімпульсного насоса забезпечується матеріалом робочого циліндра 7, цільнообвареним поршнем 8, заповненням штокової порожнини циліндра 7 змащувально-охолоджувальною рідиною, наявністю масла в порожнині 18. Зручність в обслуговуванні визначається простотою розбірності малоімпульсного насоса на окремі вузли, використанням камери 18 для надійного спрацьовування реле тиску й для підключення манометра. Джерела інформації: 1. Авт. свид. СССР № 863807, Е04F 21/00 Насос для подачи строительных растворов 25.09.87, бюл. № 34. 2. Пат. Чехословакии № 97399, кл. 59а,3,59а Дифференциальный растворонасос, 15.11.60 г. 2 38156 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
