Поршневий насос багатоциліндровий гідростатичний
Текст

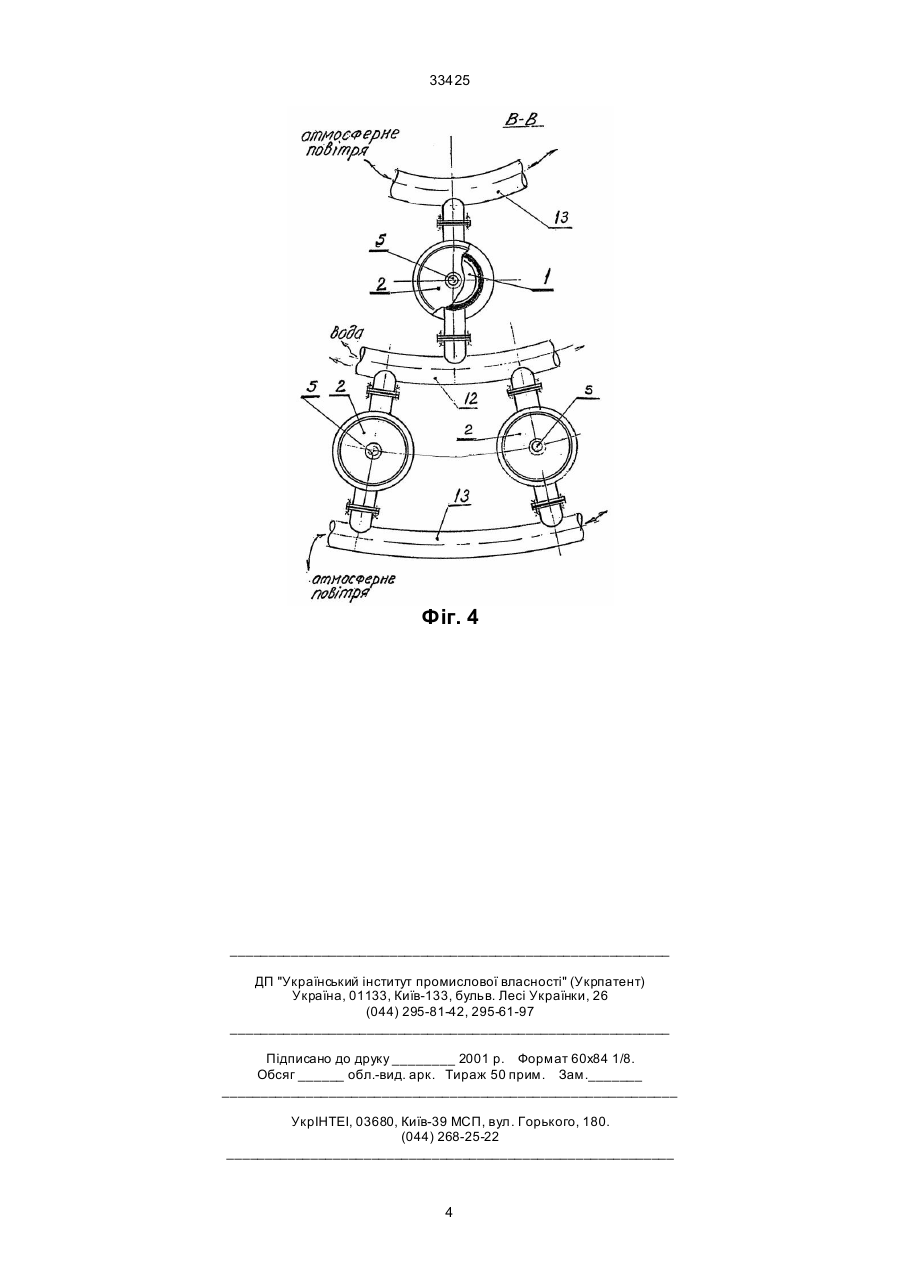

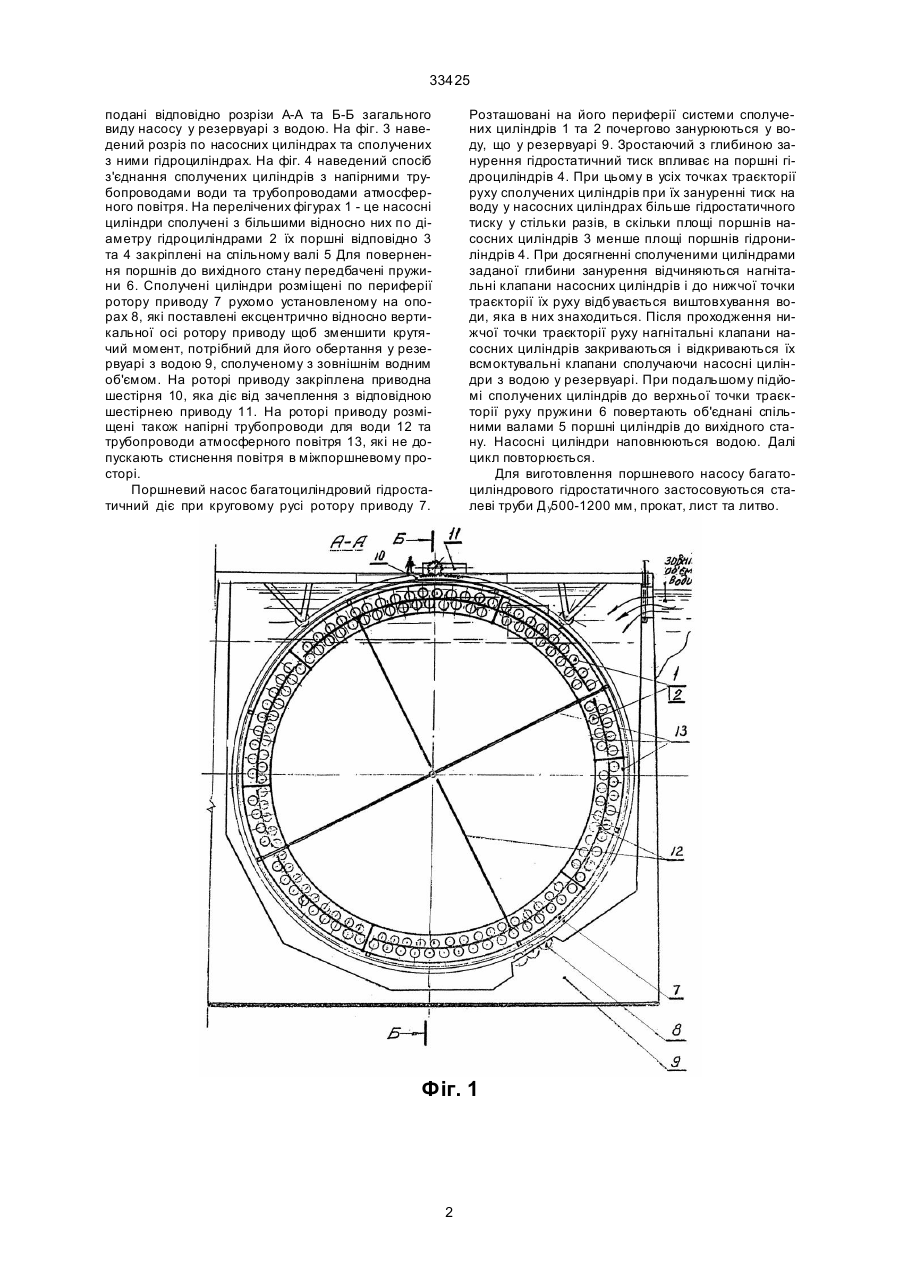

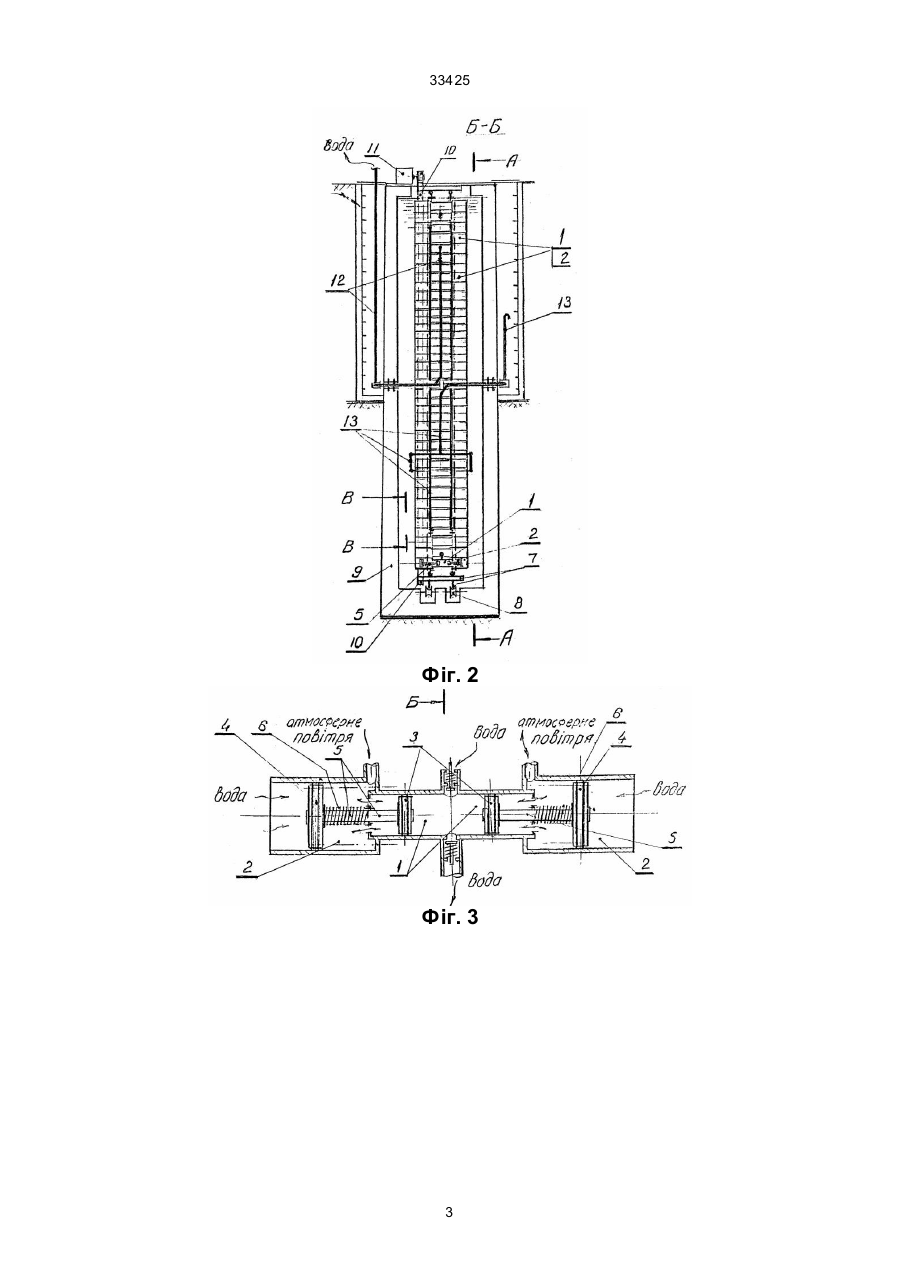

Поршневий насос багатоциліндровий гідростатичний, що включає насосні циліндри, поршні, 33425 подані відповідно розрізи А-А та Б-Б загального виду насосу у резервуарі з водою. На фіг. 3 наведений розріз по насосних циліндрах та сполучених з ними гідроциліндрах. На фіг. 4 наведений спосіб з'єднання сполучених циліндрів з напірними трубопроводами води та трубопроводами атмосферного повітря. На перелічених фігурах 1 - це насосні циліндри сполучені з більшими відносно них по діаметру гідроциліндрами 2 їх поршні відповідно 3 та 4 закріплені на спільному валі 5 Для повернення поршнів до вихідного стану передбачені пружини 6. Сполучені циліндри розміщені по периферії ротору приводу 7 рухомо установленому на опорах 8, які поставлені ексцентрично відносно вертикальної осі ротору приводу щоб зменшити крутячий момент, потрібний для його обертання у резервуарі з водою 9, сполученому з зовнішнім водним об'ємом. На роторі приводу закріплена приводна шестірня 10, яка діє від зачеплення з відповідною шестірнею приводу 11. На роторі приводу розміщені також напірні трубопроводи для води 12 та трубопроводи атмосферного повітря 13, які не допускають стиснення повітря в міжпоршневому просторі. Поршневий насос багатоциліндровий гідростатичний діє при круговому русі ротору приводу 7. Розташовані на його периферії системи сполучених циліндрів 1 та 2 почергово занурюються у воду, що у резервуарі 9. Зростаючий з глибиною занурення гідростатичний тиск впливає на поршні гідроциліндрів 4. При цьому в усіх точках траєкторії руху сполучених циліндрів при їх зануренні тиск на воду у насосних циліндрах більше гідростатичного тиску у стільки разів, в скільки площі поршнів насосних циліндрів 3 менше площі поршнів гідрониліндрів 4. При досягненні сполученими циліндрами заданої глибини занурення відчиняються нагнітальні клапани насосних циліндрів і до нижчої точки траєкторії їх руху відбувається виштовхування води, яка в них знаходиться. Після проходження нижчої точки траєкторії руху нагнітальні клапани насосних циліндрів закриваються і відкриваються їх всмоктувальні клапани сполучаючи насосні циліндри з водою у резервуарі. При подальшому підйомі сполучених циліндрів до верхньої точки траєкторії руху пружини 6 повертають об'єднані спільними валами 5 поршні циліндрів до вихідного стану. Насосні циліндри наповнюються водою. Далі цикл повторюється. Для виготовлення поршневого насосу багатоциліндрового гідростатичного застосовуються сталеві труби Д у500-1200 мм, прокат, лист та литво. Фіг. 1 2 33425 Фіг. 2 Фіг. 3 3 33425 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPiston multi-cylinder hydrostatic pump
Автори англійськоюDavydov Lev Yakovych
Назва патенту російськоюПоршневой насос много цилиндровый гидростатический
Автори російськоюДавидов Лев Яковлевич
МПК / Мітки
МПК: F04B 1/00
Мітки: поршневий, багатоциліндровий, насос, гідростатичний
