Пристрій гасіння енергії води

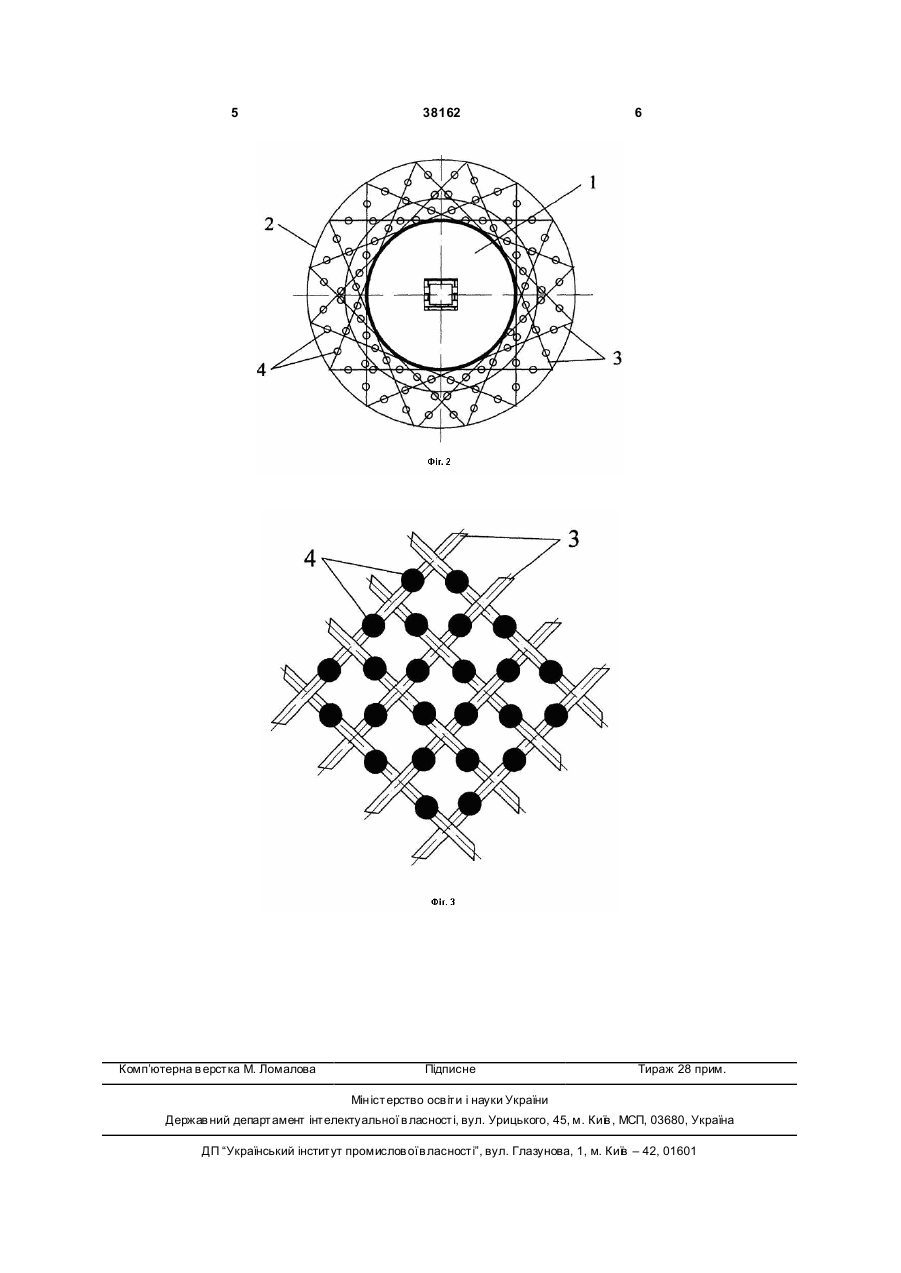

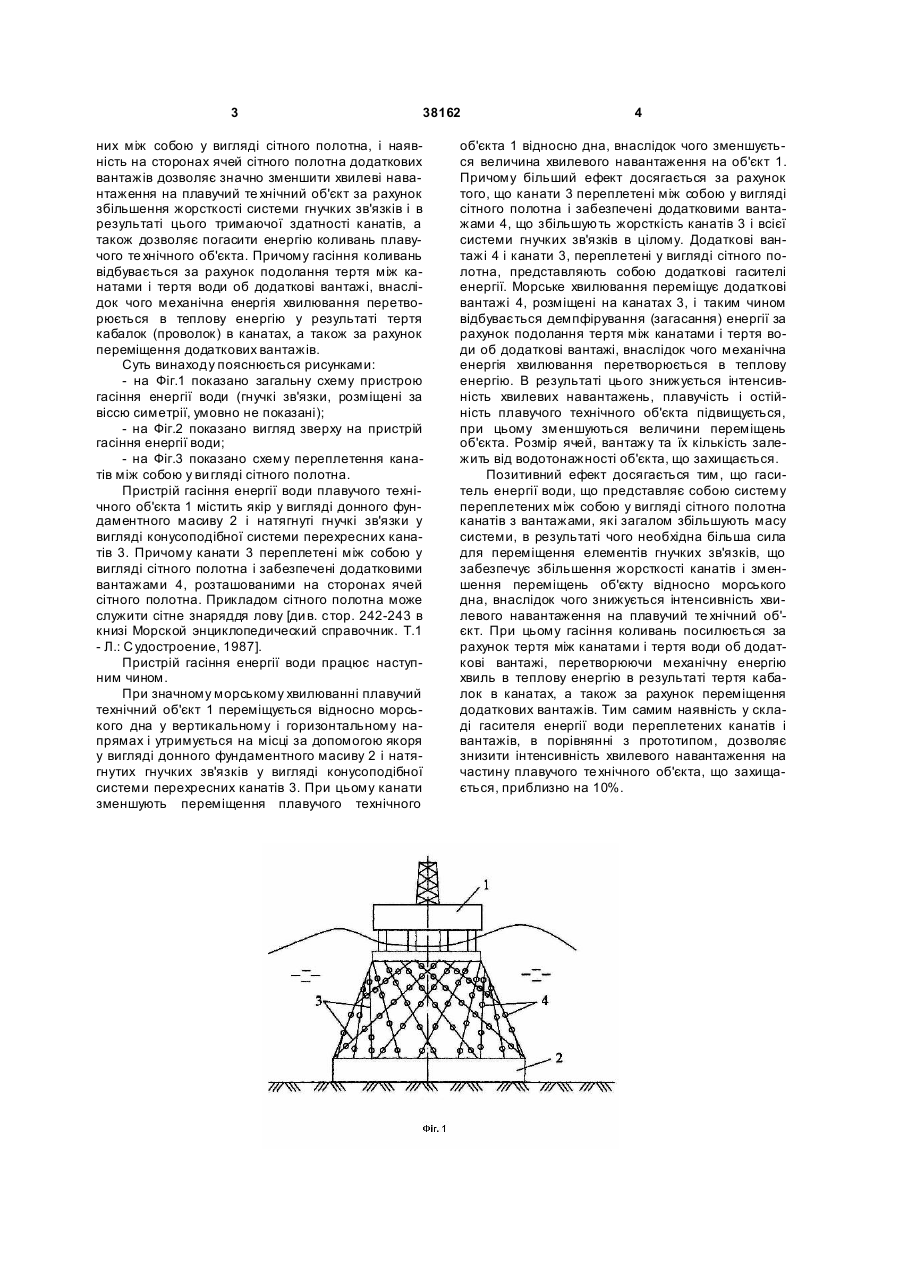

Пристрій гасіння енергії води плавучого те хнічного об'єкта, що містить якір у вигляді донного фундаментного масиву і натягнуті гн учкі зв'язки у вигляді конусоподібної системи перехресних канатів, який відрізняє ться тим, що канати переплетені між собою у вигляді сітного полотна і забезпечені додатковими вантажами, розташованими на сторонах комірок сітного полотна. (19) (21) u200809421 (22) 18.07.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) БУГАЄНКО БОРИС АНДРІЙОВИЧ, UA, Г АЛЬ АН АТОЛІЙ ФЕОДОСІЙОВИЧ, U A, АНДРЕЙЧИКОВА ГАНН А ЮРІЇВН А, UA, КРИНИЦЬКИЙ ДМИТРО ОЛЕКСАНДРОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА, U A 3 38162 них між собою у вигляді сітного полотна, і наявність на сторонах ячей сітного полотна додаткових вантажів дозволяє значно зменшити хвилеві навантаження на плавучий те хнічний об'єкт за рахунок збільшення жорсткості системи гнучких зв'язків і в результаті цього тримаючої здатності канатів, а також дозволяє погасити енергію коливань плавучого те хнічного об'єкта. Причому гасіння коливань відбувається за рахунок подолання тертя між канатами і тертя води об додаткові вантажі, внаслідок чого механічна енергія хвилювання перетворюється в теплову енергію у результаті тертя кабалок (проволок) в канатах, а також за рахунок переміщення додаткових вантажів. Суть винаходу пояснюється рисунками: - на Фіг.1 показано загальну схему пристрою гасіння енергії води (гнучкі зв'язки, розміщені за віссю симетрії, умовно не показані); - на Фіг.2 показано вигляд зверху на пристрій гасіння енергії води; - на Фіг.3 показано схему переплетення канатів між собою у ви гляді сітного полотна. Пристрій гасіння енергії води плавучого технічного об'єкта 1 містить якір у вигляді донного фундаментного масиву 2 і натягнуті гнучкі зв'язки у вигляді конусоподібної системи перехресних канатів 3. Причому канати 3 переплетені між собою у вигляді сітного полотна і забезпечені додатковими вантажами 4, розташованими на сторонах ячей сітного полотна. Прикладом сітного полотна може служити сітне знаряддя лову [ди в. стор. 242-243 в книзі Морской энциклопедический справочник. T.1 - Л.: С удостроение, 1987]. Пристрій гасіння енергії води працює наступним чином. При значному морському хвилюванні плавучий технічний об'єкт 1 переміщується відносно морського дна у вертикальному і горизонтальному напрямах і утримується на місці за допомогою якоря у вигляді донного фундаментного масиву 2 і натягнутих гнучких зв'язків у вигляді конусоподібної системи перехресних канатів 3. При цьому канати зменшують переміщення плавучого технічного 4 об'єкта 1 відносно дна, внаслідок чого зменшується величина хвилевого навантаження на об'єкт 1. Причому більший ефект досягається за рахунок того, що канати 3 переплетені між собою у вигляді сітного полотна і забезпечені додатковими вантажами 4, що збільшують жорсткість канатів 3 і всієї системи гнучких зв'язків в цілому. Додаткові вантажі 4 і канати 3, переплетені у вигляді сітного полотна, представляють собою додаткові гасителі енергії. Морське хвилювання переміщує додаткові вантажі 4, розміщені на канатах 3, і таким чином відбувається демпфірування (загасання) енергії за рахунок подолання тертя між канатами і тертя води об додаткові вантажі, внаслідок чого механічна енергія хвилювання перетворюється в теплову енергію. В результаті цього знижується інтенсивність хвилевих навантажень, плавучість і остійність плавучого технічного об'єкта підвищується, при цьому зменшуються величини переміщень об'єкта. Розмір ячей, вантажу та їх кількість залежить від водотонажності об'єкта, що захищається. Позитивний ефект досягається тим, що гаситель енергії води, що представляє собою систему переплетених між собою у вигляді сітного полотна канатів з вантажами, які загалом збільшують масу системи, в результаті чого необхідна більша сила для переміщення елементів гнучких зв'язків, що забезпечує збільшення жорсткості канатів і зменшення переміщень об'єкту відносно морського дна, внаслідок чого знижується інтенсивність хвилевого навантаження на плавучий те хнічний об'єкт. При цьому гасіння коливань посилюється за рахунок тертя між канатами і тертя води об додаткові вантажі, перетворюючи механічну енергію хвиль в теплову енергію в результаті тертя кабалок в канатах, а також за рахунок переміщення додаткових вантажів. Тим самим наявність у складі гасителя енергії води переплетених канатів і вантажів, в порівнянні з прототипом, дозволяє знизити інтенсивність хвилевого навантаження на частину плавучого те хнічного об'єкта, що захищається, приблизно на 10%. 5 Комп’ютерна в ерстка М. Ломалова 38162 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
