Дощувальний апарат
Формула / Реферат
Дощувальний апарат, що містить гідропривідний шестеренчастий редуктор та висувну поворотну головку, який відрізняється тим, що висувна поворотна головка оснащена ежекторною насадкою, внутрішня порожнина якої сполучена з ємністю, встановленою на гідропривідному шестеренчастому редукторі, при цьому гідропривідний шестеренчастий редуктор розміщений всередині ємності.
Текст

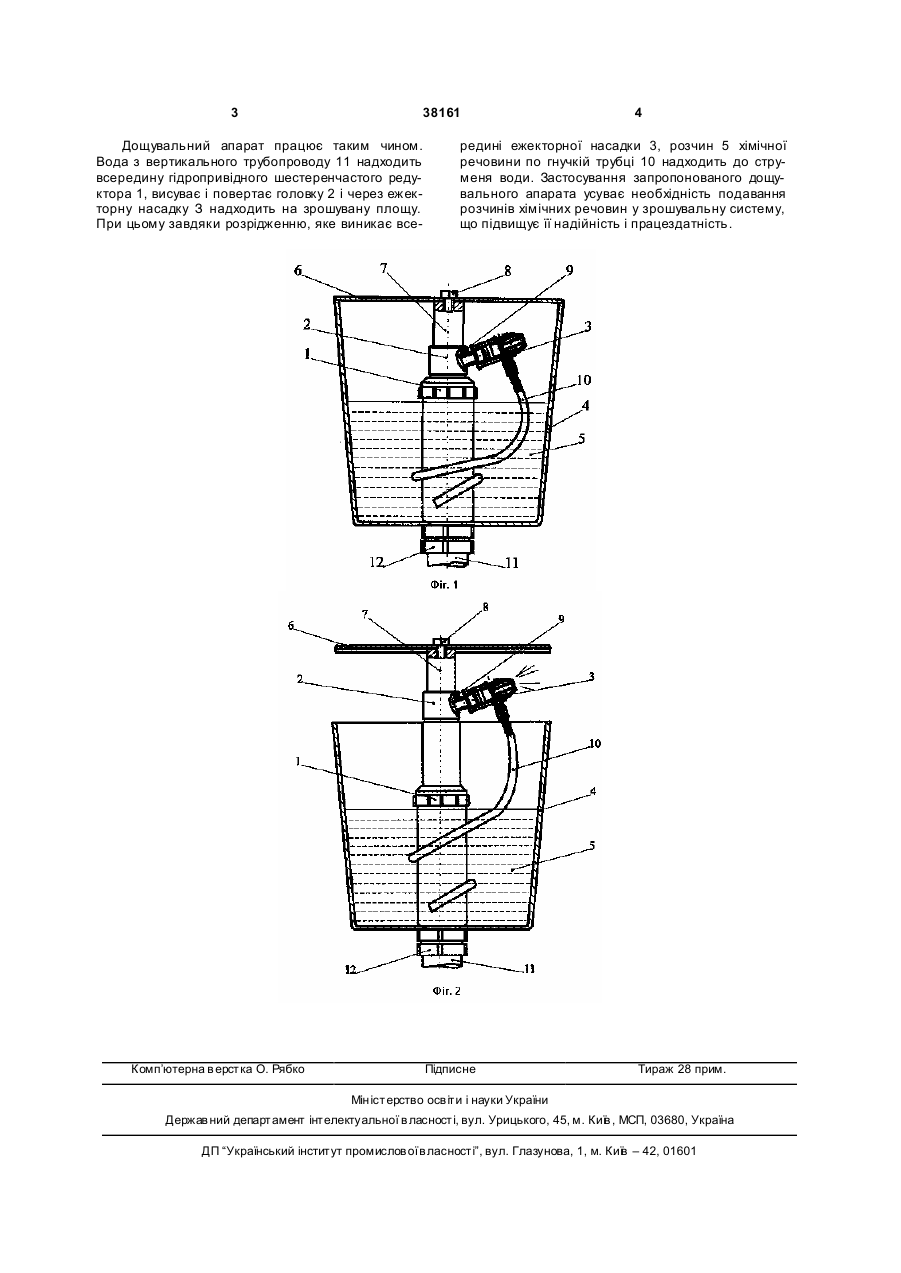

Дощувальний апарат, що містить гідропривідний шестеренчастий редуктор та висувну поворотну головку, який відрізняється тим, що висувна поворотна головка оснащена ежекторною насадкою, внутрішня порожнина якої сполучена з ємністю, встановленою на гідропривідному шестеренчастому редукторі, при цьому гідропривідний шестеренчастий редуктор розміщений всередині ємності. (19) (21) u200809420 (22) 18.07.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ЧЕРКУН ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA (73) ІНСТИТУТ ЗРОШУВАЛЬНОГО САДІВНИЦТВА ІМ. М.Ф. СИДОРЕНКА У ААН, U A 3 38161 Дощувальний апарат працює таким чином. Вода з вертикального трубопроводу 11 надходить всередину гідропривідного шестеренчастого редуктора 1, висуває і повертає головку 2 і через ежекторну насадку З надходить на зрошувану площу. При цьому завдяки розрідженню, яке виникає все Комп’ютерна в ерстка О. Рябко 4 редині ежекторної насадки 3, розчин 5 хімічної речовини по гнучкій трубці 10 надходить до струменя води. Застосування запропонованого дощувального апарата усуває необхідність подавання розчинів хімічних речовин у зрошувальну систему, що підвищує її надійність і працездатність. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSprinkling unit
Автори англійськоюCherkun Oleksandr Volodymyrovych
Назва патенту російськоюДождевальный аппарат
Автори російськоюЧеркун Александр Владимирович
МПК / Мітки
МПК: A01G 25/00, A01C 23/00
Мітки: дощувальний, апарат
