Пристрій для дугового зварювання

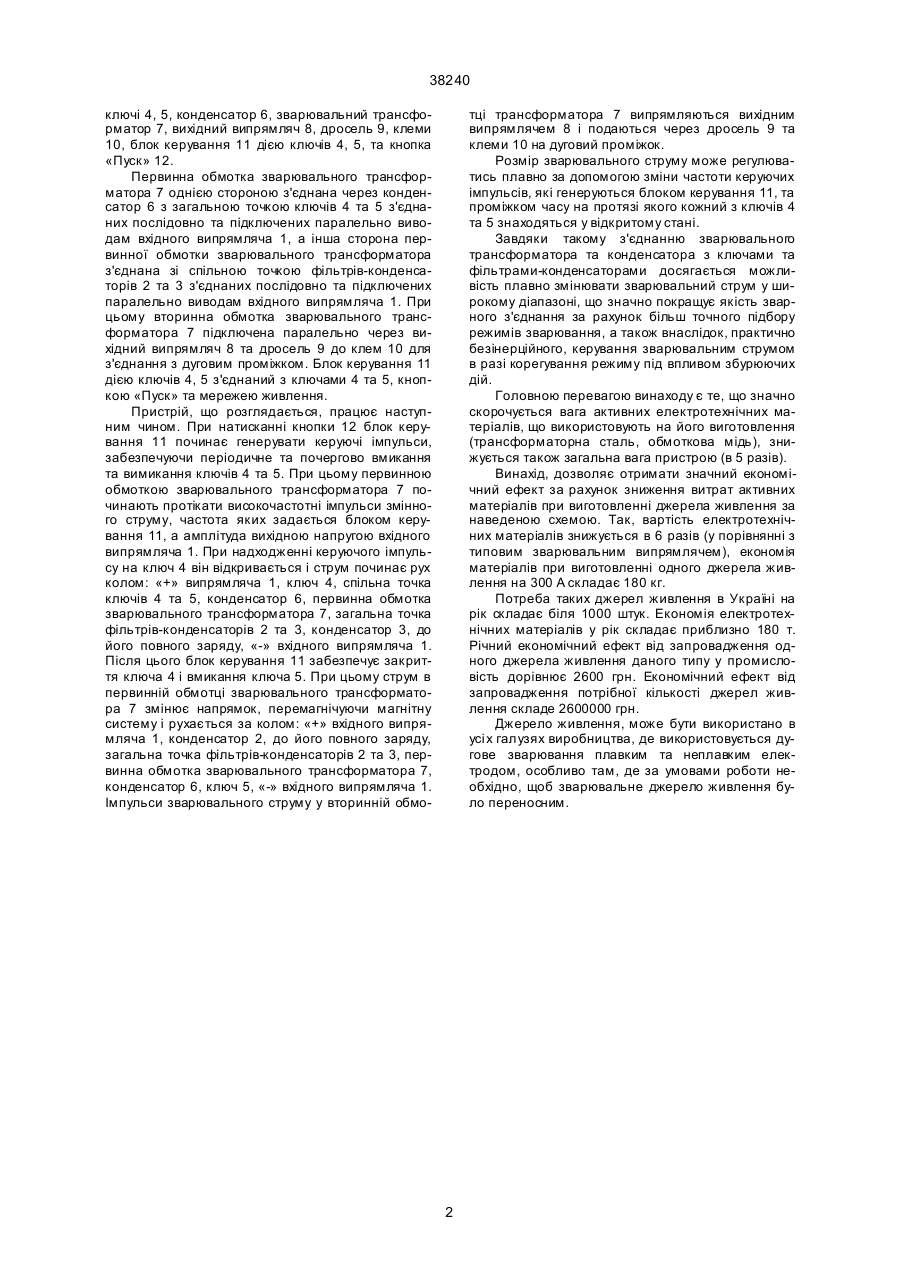

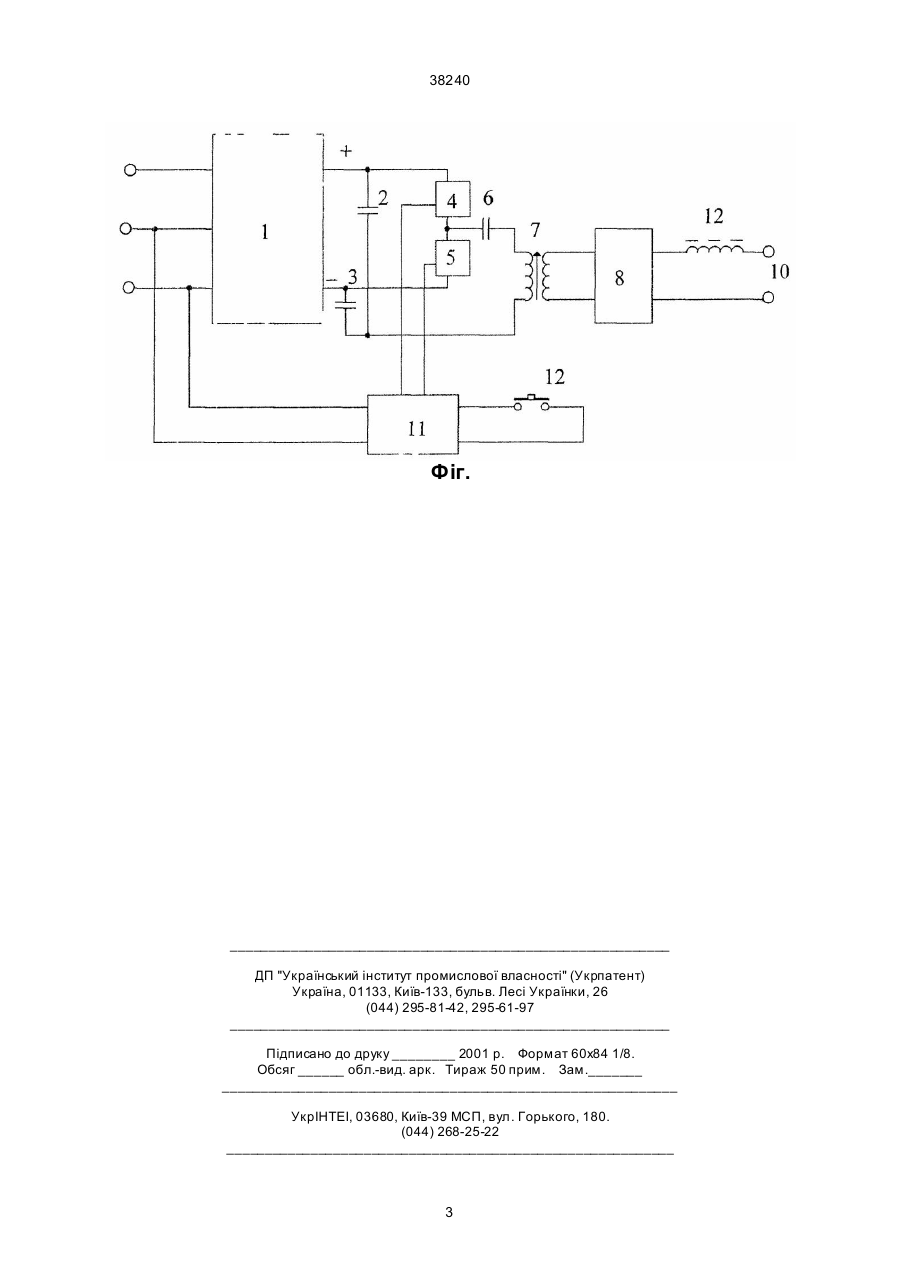

Пристрій для дугового зварювання, що містить вхідний випрямляч з входами для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатор, вихідний випрямляч, дросель, клеми, який 38240 ключі 4, 5, конденсатор 6, зварювальний трансформатор 7, вихідний випрямляч 8, дросель 9, клеми 10, блок керування 11 дією ключів 4, 5, та кнопка «Пуск» 12. Первинна обмотка зварювального трансформатора 7 однією стороною з'єднана через конденсатор 6 з загальною точкою ключів 4 та 5 з'єднаних послідовно та підключених паралельно виводам вхідного випрямляча 1, а інша сторона первинної обмотки зварювального трансформатора з'єднана зі спільною точкою фільтрів-конденсаторів 2 та 3 з'єднаних послідовно та підключених паралельно виводам вхідного випрямляча 1. При цьому вторинна обмотка зварювального трансформатора 7 підключена паралельно через вихідний випрямляч 8 та дросель 9 до клем 10 для з'єднання з дуговим проміжком. Блок керування 11 дією ключів 4, 5 з'єднаний з ключами 4 та 5, кнопкою «Пуск» та мережею живлення. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 12 блок керування 11 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергово вмикання та вимикання ключів 4 та 5. При цьому первинною обмоткою зварювального трансформатора 7 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 11, а амплітуда вихідною напругою вхідного випрямляча 1. При надходженні керуючого імпульсу на ключ 4 він відкривається і струм починає рух колом: «+» випрямляча 1, ключ 4, спільна точка ключів 4 та 5, конденсатор 6, первинна обмотка зварювального трансформатора 7, загальна точка фільтрів-конденсаторів 2 та 3, конденсатор 3, до його повного заряду, «-» вхідного випрямляча 1. Після цього блок керування 11 забезпечує закриття ключа 4 і вмикання ключа 5. При цьому струм в первинній обмотці зварювального трансформатора 7 змінює напрямок, перемагнічуючи магнітну систему і рухається за колом: «+» вхідного випрямляча 1, конденсатор 2, до його повного заряду, загальна точка фільтрів-конденсаторів 2 та 3, первинна обмотка зварювального трансформатора 7, конденсатор 6, ключ 5, «-» вхідного випрямляча 1. Імпульси зварювального струму у вторинній обмо тці трансформатора 7 випрямляються вихідним випрямлячем 8 і подаються через дросель 9 та клеми 10 на дуговий проміжок. Розмір зварювального струму може регулюватись плавно за допомогою зміни частоти керуючих імпульсів, які генеруються блоком керування 11, та проміжком часу на протязі якого кожний з ключів 4 та 5 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора та конденсатора з ключами та фільтрами-конденсаторами досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок, практично безінерційного, керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, може бути використано в усі х галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 38240 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
