Пристрій для дугового зварювання

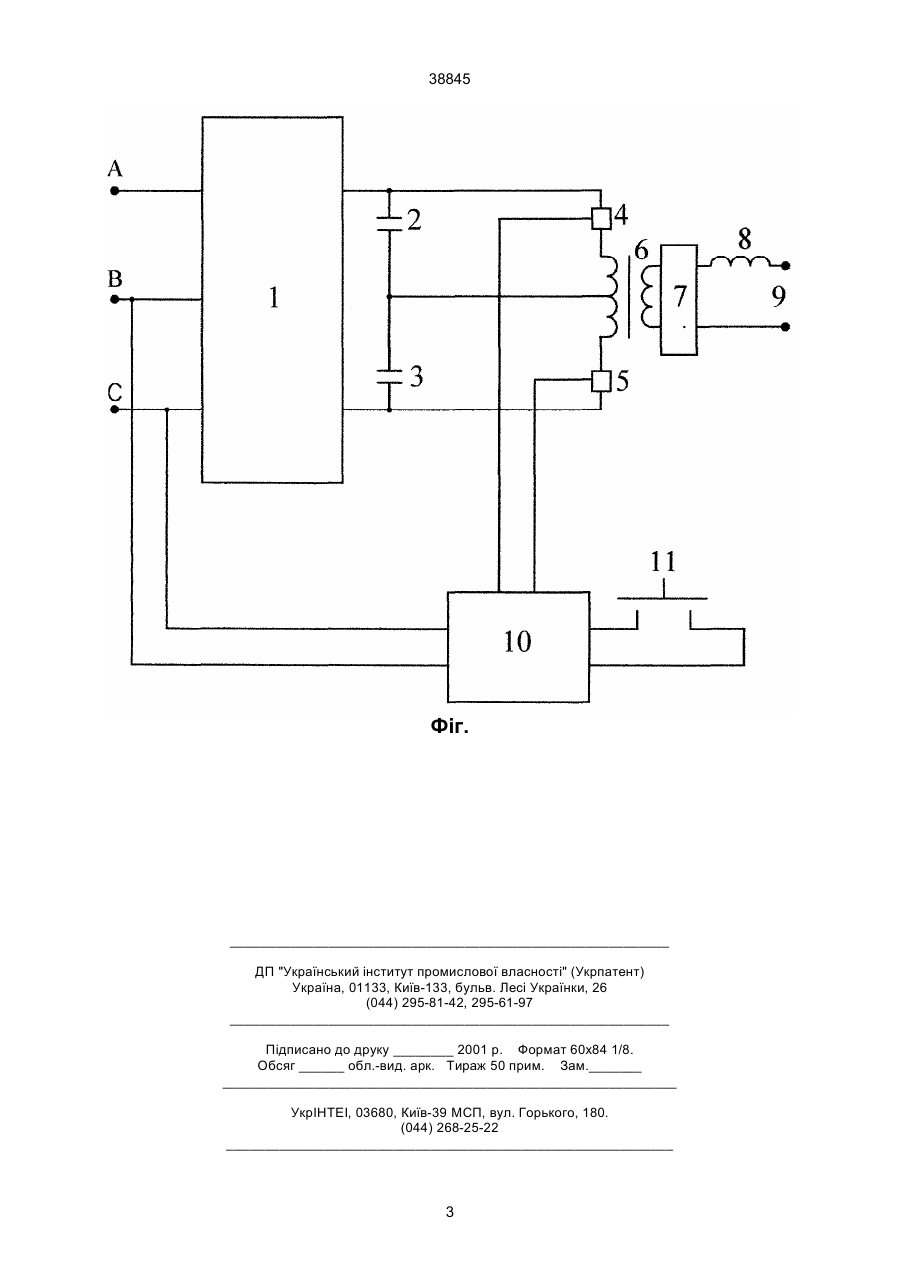

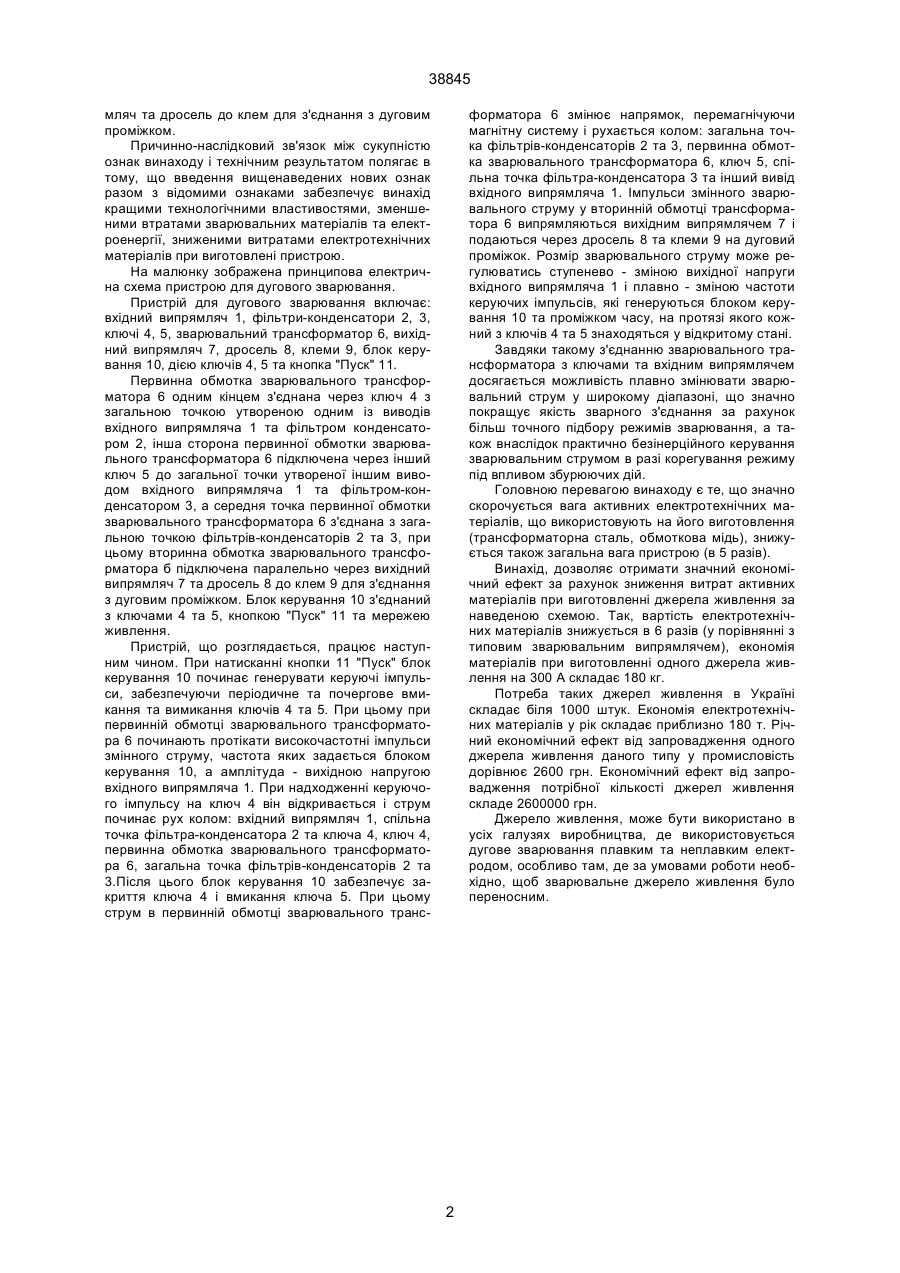

Пристрій для дугового зварювання, що містить вхідний випрямляч з входами для підключення до мережі живлення, ключі, фільтри-конденсатори, зварювальний трансформатор, вихідний випрямляч, дросель, клеми, який відрізняється тим, що одна сторона первинної обмотки зварю 38845 мляч та дросель до клем для з'єднання з дуговим проміжком. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в тому, що введення вищенаведених нових ознак разом з відомими ознаками забезпечує винахід кращими технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, зниженими витратами електротехнічних матеріалів при виготовлені пристрою. На малюнку зображена принципова електрична схема пристрою для дугового зварювання. Пристрій для дугового зварювання включає: вхідний випрямляч 1, фільтри-конденсатори 2, 3, ключі 4, 5, зварювальний трансформатор 6, вихідний випрямляч 7, дросель 8, клеми 9, блок керування 10, дією ключів 4, 5 та кнопка "Пуск" 11. Первинна обмотка зварювального трансформатора 6 одним кінцем з'єднана через ключ 4 з загальною точкою утвореною одним із виводів вхідного випрямляча 1 та фільтром конденсатором 2, інша сторона первинної обмотки зварювального трансформатора 6 підключена через інший ключ 5 до загальної точки утвореної іншим виводом вхідного випрямляча 1 та фільтром-конденсатором 3, а середня точка первинної обмотки зварювального трансформатора 6 з'єднана з загальною точкою фільтрів-конденсаторів 2 та 3, при цьому вторинна обмотка зварювального трансформатора б підключена паралельно через вихідний випрямляч 7 та дросель 8 до клем 9 для з'єднання з дуговим проміжком. Блок керування 10 з'єднаний з ключами 4 та 5, кнопкою "Пуск" 11 та мережею живлення. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 11 "Пуск" блок керування 10 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання ключів 4 та 5. При цьому при первинній обмотці зварювального трансформатора 6 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 10, а амплітуда - вихідною напругою вхідного випрямляча 1. При надходженні керуючого імпульсу на ключ 4 він відкривається і струм починає рух колом: вхідний випрямляч 1, спільна точка фільтра-конденсатора 2 та ключа 4, ключ 4, первинна обмотка зварювального трансформатора 6, загальна точка фільтрів-конденсаторів 2 та 3.Після цього блок керування 10 забезпечує закриття ключа 4 і вмикання ключа 5. При цьому струм в первинній обмотці зварювального транс форматора 6 змінює напрямок, перемагнічуючи магнітну систему і рухається колом: загальна точка фільтрів-конденсаторів 2 та 3, первинна обмотка зварювального трансформатора 6, ключ 5, спільна точка фільтра-конденсатора 3 та інший вивід вхідного випрямляча 1. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 6 випрямляються вихідним випрямлячем 7 і подаються через дросель 8 та клеми 9 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево - зміною вихідної напруги вхідного випрямляча 1 і плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 10 та проміжком часу, на протязі якого кожний з ключів 4 та 5 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 38845 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
