Пристрій для дугового зварювання

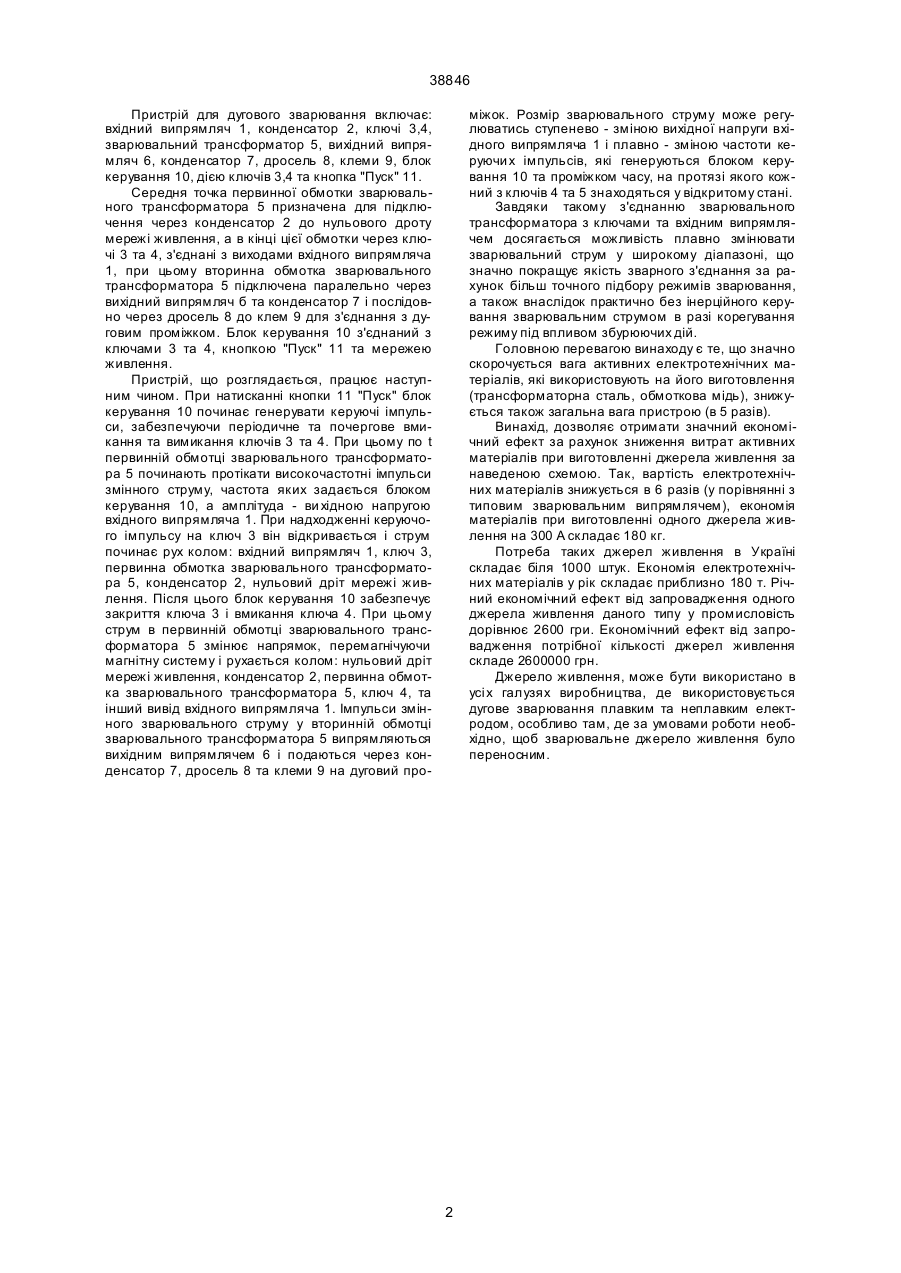

Пристрій для дугового зварювання, що містить вхідний випрямляч з входами для підключення до мережі живлення, ключі, зварювальний тран 38846 Пристрій для дугового зварювання включає: вхідний випрямляч 1, конденсатор 2, ключі 3,4, зварювальний трансформатор 5, вихідний випрямляч 6, конденсатор 7, дросель 8, клеми 9, блок керування 10, дією ключів 3,4 та кнопка "Пуск" 11. Середня точка первинної обмотки зварювального трансформатора 5 призначена для підключення через конденсатор 2 до нульового дроту мережі живлення, а в кінці цієї обмотки через ключі 3 та 4, з'єднані з виходами вхідного випрямляча 1, при цьому вторинна обмотка зварювального трансформатора 5 підключена паралельно через вихідний випрямляч б та конденсатор 7 і послідовно через дросель 8 до клем 9 для з'єднання з дуговим проміжком. Блок керування 10 з'єднаний з ключами 3 та 4, кнопкою "Пуск" 11 та мережею живлення. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 11 "Пуск" блок керування 10 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання ключів 3 та 4. При цьому по t первинній обмотці зварювального трансформатора 5 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 10, а амплітуда - ви хідною напругою вхідного випрямляча 1. При надходженні керуючого імпульсу на ключ 3 він відкривається і струм починає рух колом: вхідний випрямляч 1, ключ 3, первинна обмотка зварювального трансформатора 5, конденсатор 2, нульовий дріт мережі живлення. Після цього блок керування 10 забезпечує закриття ключа 3 і вмикання ключа 4. При цьому струм в первинній обмотці зварювального трансформатора 5 змінює напрямок, перемагнічуючи магнітну систему і рухається колом: нульовий дріт мережі живлення, конденсатор 2, первинна обмотка зварювального трансформатора 5, ключ 4, та інший вивід вхідного випрямляча 1. Імпульси змінного зварювального струму у вторинній обмотці зварювального трансформатора 5 випрямляються вихідним випрямлячем 6 і подаються через конденсатор 7, дросель 8 та клеми 9 на дуговий про міжок. Розмір зварювального струму може регулюватись ступенево - зміною вихідної напруги вхідного випрямляча 1 і плавно - зміною частоти керуючи х імпульсів, які генеруються блоком керування 10 та проміжком часу, на протязі якого кожний з ключів 4 та 5 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично без інерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, які використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 гри. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, може бути використано в усі х галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 38846 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
