Фізіотерапевтичний пристрій для лікування хронічного простатиту

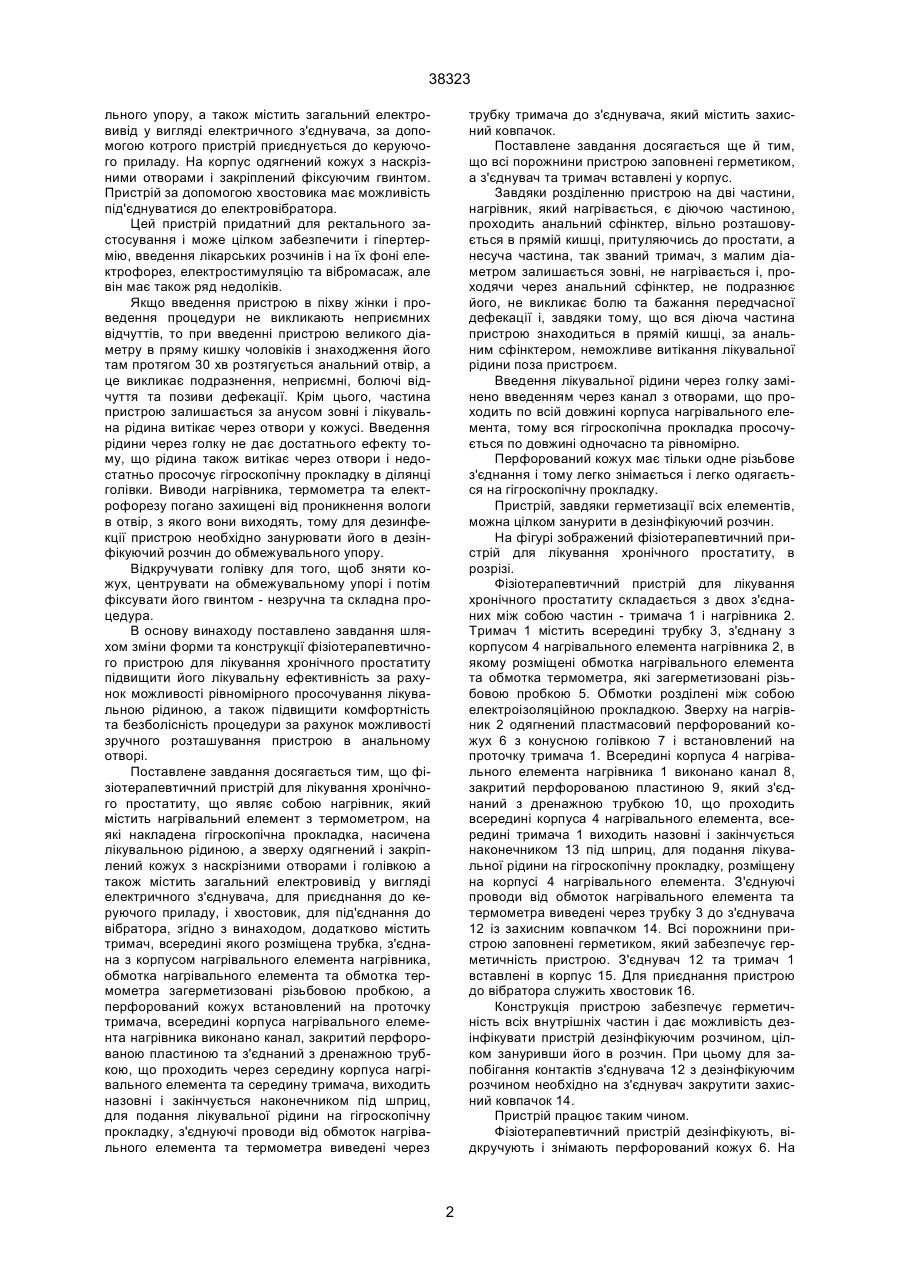

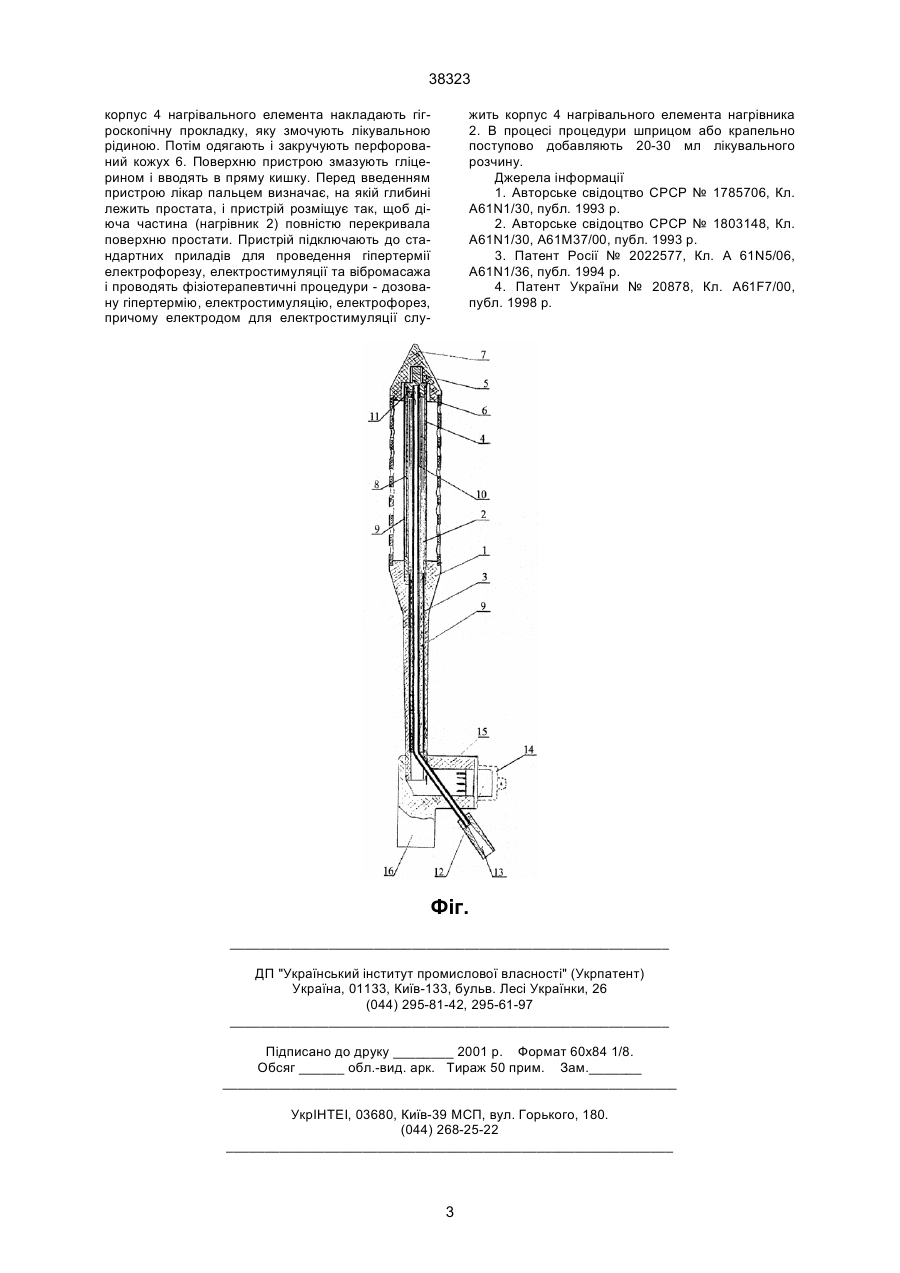

1. Фізіотерапевтичний пристрій, для лікування хронічного простатиту, що являє собою нагрівник, який містить нагрівальний елемент з термометром, на які накладена гігроскопічна прокладка, насичена лікувальною рідиною, а зверху одягнений і закріплений кожух з наскрізними отворами і голівкою, а також містить загальний електровивод у вигляді електричного з'єднувача, для приєднання до керуючого приладу, і хвостовик, для під'єднання до вібратора, який відрізняється тим, що додатково містить тримач, всередині якого розміщена трубка, з'єднана з корпусом нагрівального 38323 льного упору, а також містить загальний електровивід у вигляді електричного з'єднувача, за допомогою котрого пристрій приєднується до керуючого приладу. На корпус одягнений кожух з наскрізними отворами і закріплений фіксуючим гвинтом. Пристрій за допомогою хвостовика має можливість під'єднуватися до електровібратора. Цей пристрій придатний для ректального застосування і може цілком забезпечити і гіпертермію, введення лікарських розчинів і на їх фоні електрофорез, електростимуляцію та вібромасаж, але він має також ряд недоліків. Якщо введення пристрою в піхву жінки і проведення процедури не викликають неприємних відчуттів, то при введенні пристрою великого діаметру в пряму кишку чоловіків і знаходження його там протягом 30 хв розтягується анальний отвір, а це викликає подразнення, неприємні, болючі відчуття та позиви дефекації. Крім цього, частина пристрою залишається за анусом зовні і лікувальна рідина витікає через отвори у кожусі. Введення рідини через голку не дає достатнього ефекту тому, що рідина також витікає через отвори і недостатньо просочує гігроскопічну прокладку в ділянці голівки. Виводи нагрівника, термометра та електрофорезу погано захищені від проникнення вологи в отвір, з якого вони виходять, тому для дезинфекції пристрою необхідно занурювати його в дезінфікуючий розчин до обмежувального упору. Відкручувати голівку для того, щоб зняти кожух, центрувати на обмежувальному упорі і потім фіксувати його гвинтом - незручна та складна процедура. В основу винаходу поставлено завдання шляхом зміни форми та конструкції фізіотерапевтичного пристрою для лікування хронічного простатиту підвищити його лікувальну ефективність за рахунок можливості рівномірного просочування лікувальною рідиною, а також підвищити комфортність та безболісність процедури за рахунок можливості зручного розташування пристрою в анальному отворі. Поставлене завдання досягається тим, що фізіотерапевтичний пристрій для лікування хронічного простатиту, що являє собою нагрівник, який містить нагрівальний елемент з термометром, на які накладена гігроскопічна прокладка, насичена лікувальною рідиною, а зверху одягнений і закріплений кожух з наскрізними отворами і голівкою а також містить загальний електровивід у вигляді електричного з'єднувача, для приєднання до керуючого приладу, і хвостовик, для під'єднання до вібратора, згідно з винаходом, додатково містить тримач, всередині якого розміщена трубка, з'єднана з корпусом нагрівального елемента нагрівника, обмотка нагрівального елемента та обмотка термометра загерметизовані різьбовою пробкою, а перфорований кожух встановлений на проточку тримача, всередині корпуса нагрівального елемента нагрівника виконано канал, закритий перфорованою пластиною та з'єднаний з дренажною трубкою, що проходить через середину корпуса нагрівального елемента та середину тримача, виходить назовні і закінчується наконечником під шприц, для подання лікувальної рідини на гігроскопічну прокладку, з'єднуючі проводи від обмоток нагрівального елемента та термометра виведені через трубку тримача до з'єднувача, який містить захисний ковпачок. Поставлене завдання досягається ще й тим, що всі порожнини пристрою заповнені герметиком, а з'єднувач та тримач вставлені у корпус. Завдяки розділенню пристрою на дві частини, нагрівник, який нагрівається, є діючою частиною, проходить анальний сфінктер, вільно розташовується в прямій кишці, притуляючись до простати, а несуча частина, так званий тримач, з малим діаметром залишається зовні, не нагрівається і, проходячи через анальний сфінктер, не подразнює його, не викликає болю та бажання передчасної дефекації і, завдяки тому, що вся діюча частина пристрою знаходиться в прямій кишці, за анальним сфінктером, неможливе витікання лікувальної рідини поза пристроєм. Введення лікувальної рідини через голку замінено введенням через канал з отворами, що проходить по всій довжині корпуса нагрівального елемента, тому вся гігроскопічна прокладка просочується по довжині одночасно та рівномірно. Перфорований кожух має тільки одне різьбове з'єднання і тому легко знімається і легко одягається на гігроскопічну прокладку. Пристрій, завдяки герметизації всіх елементів, можна цілком занурити в дезінфікуючий розчин. На фігурі зображений фізіотерапевтичний пристрій для лікування хронічного простатиту, в розрізі. Фізіотерапевтичний пристрій для лікування хронічного простатиту складається з двох з'єднаних між собою частин - тримача 1 і нагрівника 2. Тримач 1 містить всередині трубку 3, з'єднану з корпусом 4 нагрівального елемента нагрівника 2, в якому розміщені обмотка нагрівального елемента та обмотка термометра, які загерметизовані різьбовою пробкою 5. Обмотки розділені між собою електроізоляційною прокладкою. Зверху на нагрівник 2 одягнений пластмасовий перфорований кожух 6 з конусною голівкою 7 і встановлений на проточку тримача 1. Всередині корпуса 4 нагрівального елемента нагрівника 1 виконано канал 8, закритий перфорованою пластиною 9, який з'єднаний з дренажною трубкою 10, що проходить всередині корпуса 4 нагрівального елемента, всередині тримача 1 виходить назовні і закінчується наконечником 13 під шприц, для подання лікувальної рідини на гігроскопічну прокладку, розміщену на корпусі 4 нагрівального елемента. З'єднуючі проводи від обмоток нагрівального елемента та термометра виведені через трубку 3 до з'єднувача 12 із захисним ковпачком 14. Всі порожнини пристрою заповнені герметиком, який забезпечує герметичність пристрою. З'єднувач 12 та тримач 1 вставлені в корпус 15. Для приєднання пристрою до вібратора служить хвостовик 16. Конструкція пристрою забезпечує герметичність всіх внутрішніх частин і дає можливість дезінфікувати пристрій дезінфікуючим розчином, цілком зануривши його в розчин. При цьому для запобігання контактів з'єднувача 12 з дезінфікуючим розчином необхідно на з'єднувач закрутити захисний ковпачок 14. Пристрій працює таким чином. Фізіотерапевтичний пристрій дезінфікують, відкручують і знімають перфорований кожух 6. На 2 38323 корпус 4 нагрівального елемента накладають гігроскопічну прокладку, яку змочують лікувальною рідиною. Потім одягають і закручують перфорований кожух 6. Поверхню пристрою змазують гліцерином і вводять в пряму кишку. Перед введенням пристрою лікар пальцем визначає, на якій глибині лежить простата, і пристрій розміщує так, щоб діюча частина (нагрівник 2) повністю перекривала поверхню простати. Пристрій підключають до стандартних приладів для проведення гіпертермії електрофорезу, електростимуляції та вібромасажа і проводять фізіотерапевтичні процедури - дозовану гіпертермію, електростимуляцію, електрофорез, причому електродом для електростимуляції слу жить корпус 4 нагрівального елемента нагрівника 2. В процесі процедури шприцом або крапельно поступово добавляють 20-30 мл лікувального розчину. Джерела інформації 1. Авторське свідоцтво СРСР № 1785706, Кл. A61N1/30, публ. 1993 p. 2. Авторське свідоцтво СРСР № 1803148, Кл. A61N1/30, A61M37/00, публ. 1993 p. 3. Патент Росії № 2022577, Кл. A 61N5/06, A61N1/36, публ. 1994 p. 4. Патент України № 20878, Кл. A61F7/00, публ. 1998 p. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
