Фізіотерапевтичний пристрій

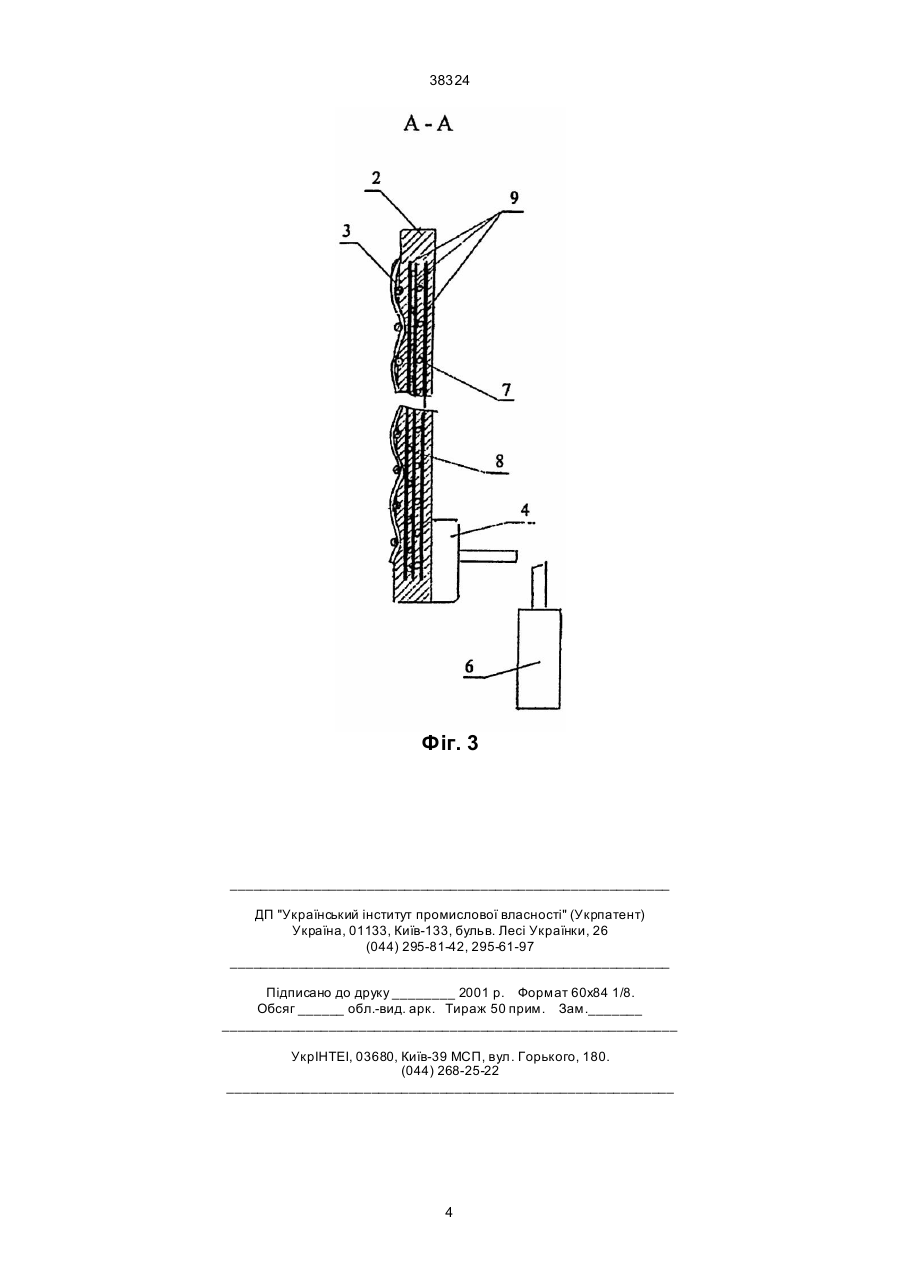

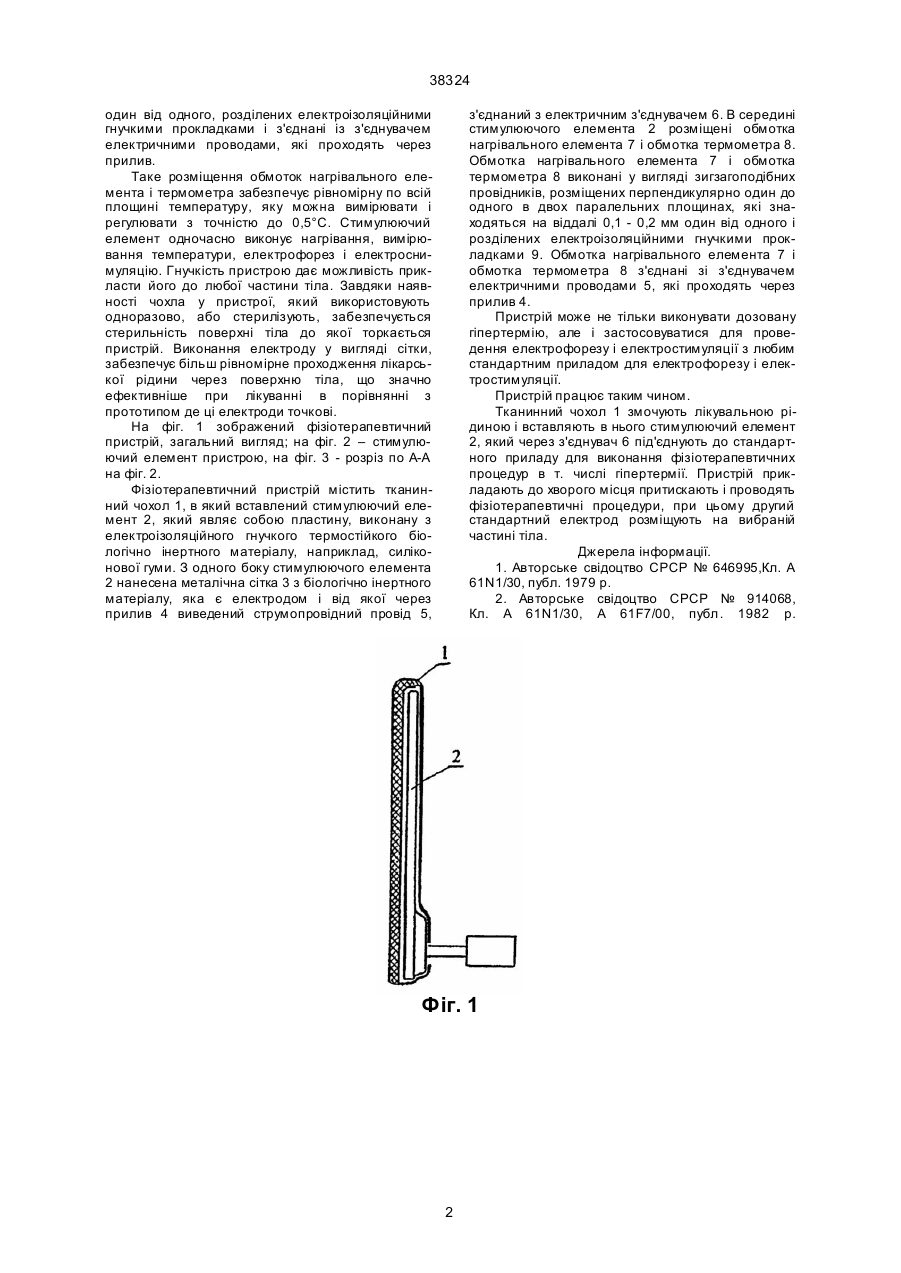

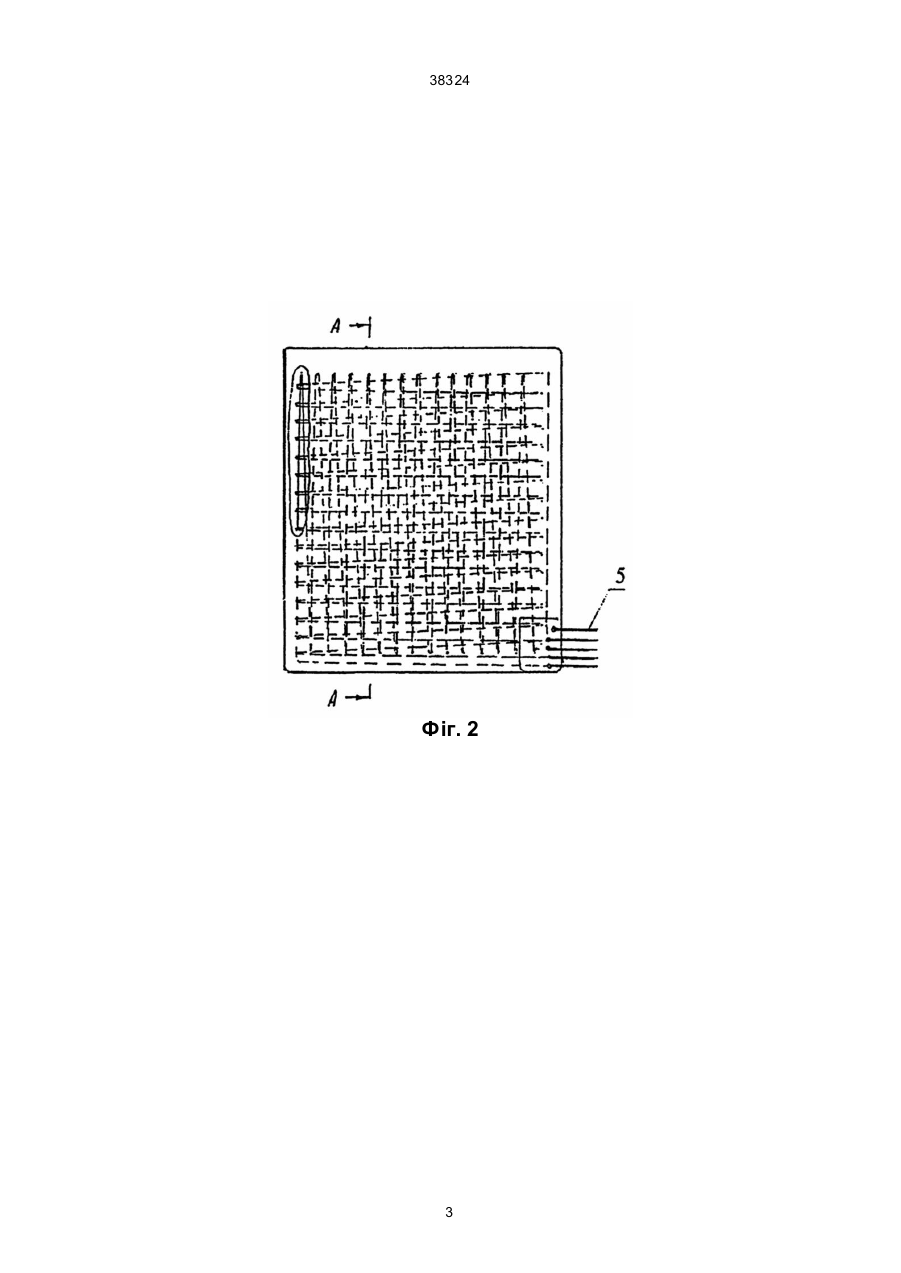

Фізіотерапевтичний пристрій, що містить нагрівальний елемент та електрод, який відрізняється тим, що додатково містить термометр для вимірювання і регулювання температури, чохол, виконаний з гігроскопічної тканини, в який вставлений стимулюючий елемент, який являє собою пластину, виконану з електроізоляційного гнучкого 38324 один від одного, розділених електроізоляційними гнучкими прокладками і з'єднані із з'єднувачем електричними проводами, які проходять через прилив. Таке розміщення обмоток нагрівального елемента і термометра забезпечує рівномірну по всій площині температуру, яку можна вимірювати і регулювати з точністю до 0,5°С. Стимулюючий елемент одночасно виконує нагрівання, вимірювання температури, електрофорез і електроснимуляцію. Гнучкість пристрою дає можливість прикласти його до любої частини тіла. Завдяки наявності чохла у пристрої, який використовують одноразово, або стерилізують, забезпечується стерильність поверхні тіла до якої торкається пристрій. Виконання електроду у вигляді сітки, забезпечує більш рівномірне проходження лікарської рідини через поверхню тіла, що значно ефективніше при лікуванні в порівнянні з прототипом де ці електроди точкові. На фіг. 1 зображений фізіотерапевтичний пристрій, загальний вигляд; на фіг. 2 – стимулюючий елемент пристрою, на фіг. 3 - розріз по А-А на фіг. 2. Фізіотерапевтичний пристрій містить тканинний чохол 1, в який вставлений стимулюючий елемент 2, який являє собою пластину, виконану з електроізоляційного гнучкого термостійкого біологічно інертного матеріалу, наприклад, силіконової гуми. З одного боку стимулюючого елемента 2 нанесена металічна сітка 3 з біологічно інертного матеріалу, яка є електродом і від якої через прилив 4 виведений струмопровідний провід 5, з'єднаний з електричним з'єднувачем 6. В середині стимулюючого елемента 2 розміщені обмотка нагрівального елемента 7 і обмотка термометра 8. Обмотка нагрівального елемента 7 і обмотка термометра 8 виконані у вигляді зигзагоподібних провідників, розміщених перпендикулярно один до одного в двох паралельних площинах, які знаходяться на віддалі 0,1 - 0,2 мм один від одного і розділених електроізоляційними гнучкими прокладками 9. Обмотка нагрівального елемента 7 і обмотка термометра 8 з'єднані зі з'єднувачем електричними проводами 5, які проходять через прилив 4. Пристрій може не тільки виконувати дозовану гіпертермію, але і застосовуватися для проведення електрофорезу і електростимуляції з любим стандартним приладом для електрофорезу і електростимуляції. Пристрій працює таким чином. Тканинний чохол 1 змочують лікувальною рідиною і вставляють в нього стимулюючий елемент 2, який через з'єднувач 6 під'єднують до стандартного приладу для виконання фізіотерапевтичних процедур в т. числі гіпертермії. Пристрій прикладають до хворого місця притискають і проводять фізіотерапевтичні процедури, при цьому другий стандартний електрод розміщують на вибраній частині тіла. Джерела інформації. 1. Авторське свідоцтво СРСР № 646995,Кл. A 61N1/30, публ. 1979 p. 2. Авторське свідоцтво СРСР № 914068, Кл. А 61N1/30, A 61F7/00, публ. 1982 p. Фіг. 1 2 38324 Фіг. 2 3 38324 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
