Очний протез

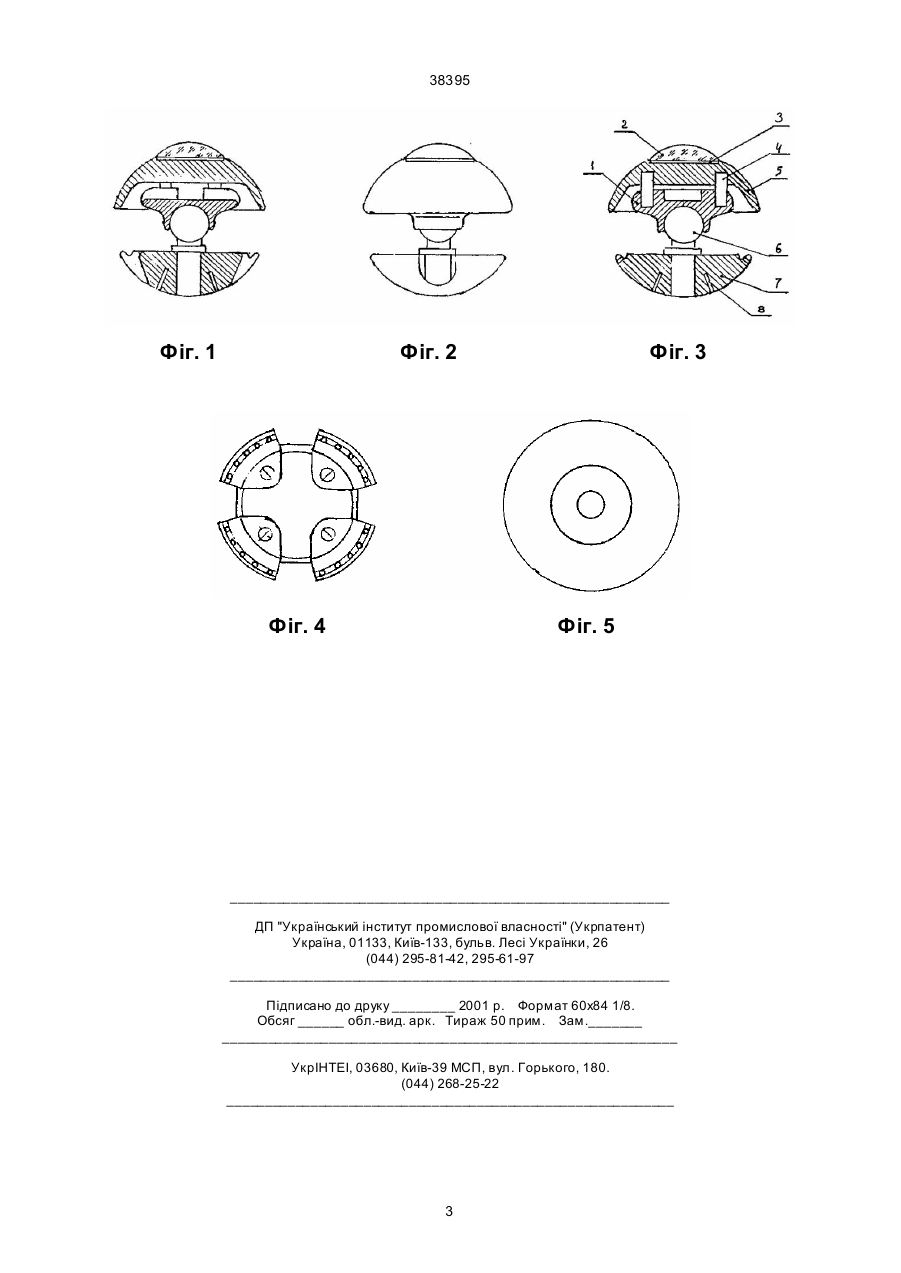

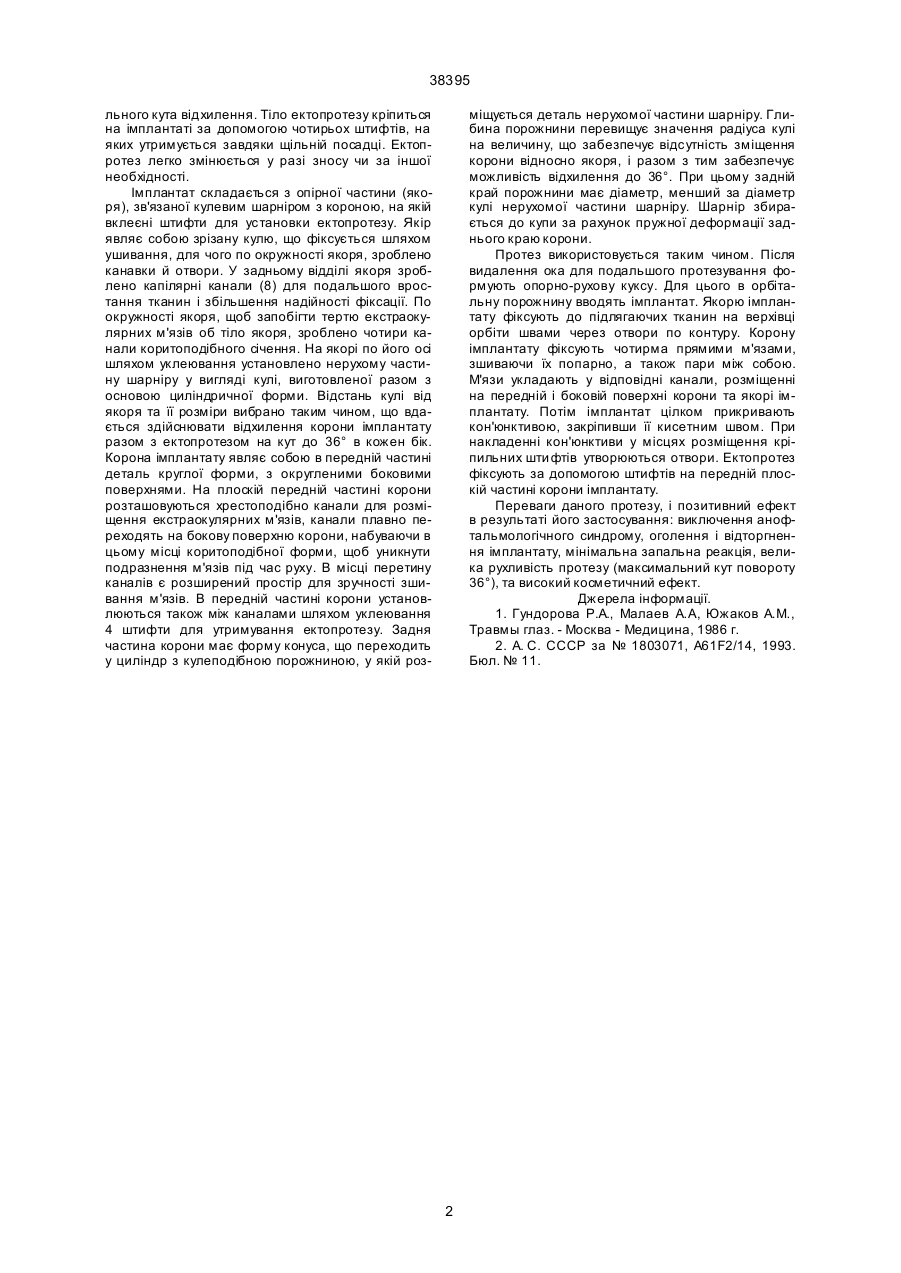

1. Очний протез, що містить імплантат для формування опорно-рухливої кукси, котрий складається із шарнірно з'єднаних якоря та корони, який відрізняється тим, що він додатково містить рогівку, райдужну оболонку, знімний ектопротез грибовидної форми, з подовженими боковими час 38395 льного кута відхилення. Тіло ектопротезу кріпиться на імплантаті за допомогою чотирьох штифтів, на яких утримується завдяки щільній посадці. Ектопротез легко змінюється у разі зносу чи за іншої необхідності. Імплантат складається з опірної частини (якоря), зв'язаної кулевим шарніром з короною, на якій вклеєні штифти для установки ектопротезу. Якір являє собою зрізану кулю, що фіксується шляхом ушивання, для чого по окружності якоря, зроблено канавки й отвори. У задньому відділі якоря зроблено капілярні канали (8) для подальшого вростання тканин і збільшення надійності фіксації. По окружності якоря, щоб запобігти тертю екстраокулярних м'язів об тіло якоря, зроблено чотири канали коритоподібного січення. На якорі по його осі шляхом уклеювання установлено нерухому частину шарніру у вигляді кулі, виготовленої разом з основою циліндричної форми. Відстань кулі від якоря та її розміри вибрано таким чином, що вдається здійснювати відхилення корони імплантату разом з ектопротезом на кут до 36° в кожен бік. Корона імплантату являє собою в передній частині деталь круглої форми, з округленими боковими поверхнями. На плоскій передній частині корони розташовуються хрестоподібно канали для розміщення екстраокулярних м'язів, канали плавно переходять на бокову поверхню корони, набуваючи в цьому місці коритоподібної форми, щоб уникнути подразнення м'язів під час руху. В місці перетину каналів є розширений простір для зручності зшивання м'язів. В передній частині корони установлюються також між каналами шляхом уклеювання 4 штифти для утримування ектопротезу. Задня частина корони має форму конуса, що переходить у циліндр з кулеподібною порожниною, у якій роз міщується деталь нерухомої частини шарніру. Глибина порожнини перевищує значення радіуса кулі на величину, що забезпечує відсутність зміщення корони відносно якоря, і разом з тим забезпечує можливість відхилення до 36°. При цьому задній край порожнини має діаметр, менший за діаметр кулі нерухомої частини шарніру. Шарнір збирається до купи за рахунок пружної деформації заднього краю корони. Протез використовується таким чином. Після видалення ока для подальшого протезування формують опорно-рухову куксу. Для цього в орбітальну порожнину вводять імплантат. Якорю імплантату фіксують до підлягаючих тканин на верхівці орбіти швами через отвори по контуру. Корону імплантату фіксують чотирма прямими м'язами, зшиваючи їх попарно, а також пари між собою. М'язи укладають у відповідні канали, розміщенні на передній і боковій поверхні корони та якорі імплантату. Потім імплантат цілком прикривають кон'юнктивою, закріпивши її кисетним швом. При накладенні кон'юнктиви у місцях розміщення кріпильних шти фтів утворюються отвори. Ектопротез фіксують за допомогою штифтів на передній плоскій частині корони імплантату. Переваги даного протезу, і позитивний ефект в результаті його застосування: виключення анофтальмологічного синдрому, оголення і відторгнення імплантату, мінімальна запальна реакція, велика рухливість протезу (максимальний кут повороту 36°), та високий косметичний ефект. Джерела інформації. 1. Гундорова Р.А., Малаев А.А, Южаков A.M., Травмы глаз. - Москва - Медицина, 1986 г. 2. А. С. СССР за № 1803071, A61F2/14, 1993. Бюл. № 11. 2 38395 Фіг. 1 Фіг. 2 Фіг. 4 Фіг. 3 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
