B23K 37/06 — для примусового формування розплавленого металу (шва), наприклад для утримання його на необхідному ділянці простору

Номер патенту: 79882

Опубліковано: 25.07.2007

Автори: Каленська Ганна Василівна, Гедрович Анатолій Іванович, Гальцов Ігор Олександрович

МПК: B23K 9/035, B23K 37/06, B23K 9/038 ...

Мітки: зварювання, охолоджувальний, пристрій

Формула / Реферат:

Охолоджувальний пристрій для зварювання, який містить обертовий мідний ролик з обмоткою із легконасичуваного охолоджувачем матеріалу, з’єднаною з охолодною системою, який відрізняється тим, що як охолодна система застосований кондуктор у вигляді коробки з охолодною рідиною, в ній зафіксований на стрижні гайками та двома водонепроникними прокладками-сальниками обертовий мідний ролик, виконаний із проточкою та  обмоткою  з пористого матеріалу...

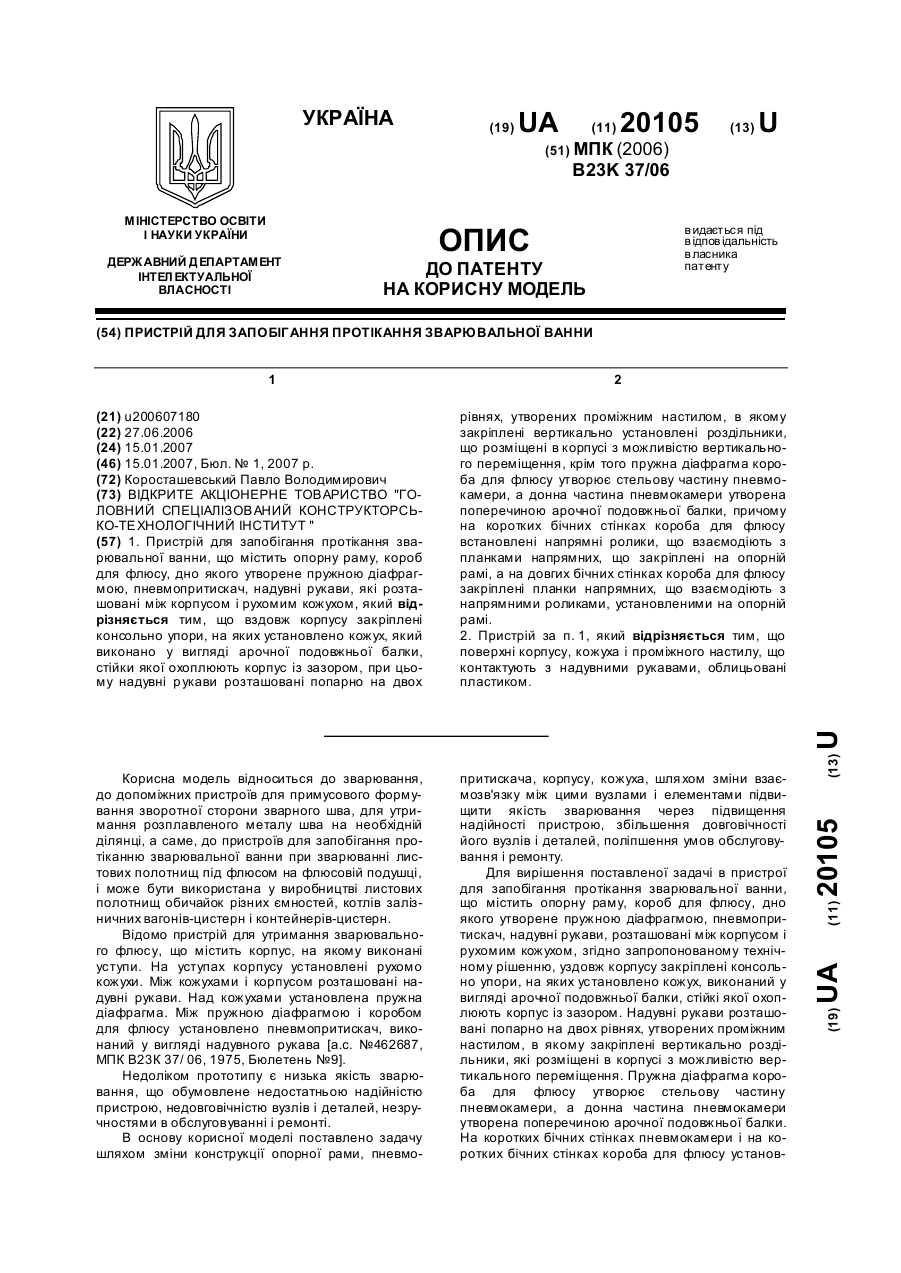

Номер патенту: 20105

Опубліковано: 15.01.2007

Автор: Коросташевський Павло Володимирович

МПК: B23K 37/06

Мітки: пристрій, запобігання, протікання, ванни, зварювальної

Формула / Реферат:

1. Пристрій для запобігання протікання зварювальної ванни, що містить опорну раму, короб для флюсу, дно якого утворене пружною діафрагмою, пневмопритискач, надувні рукави, які розташовані між корпусом і рухомим кожухом, який відрізняється тим, що вздовж корпусу закріплені консольнo упори, на яких установлено кожух, який виконано у вигляді арочної подовжньої балки, стійки якої охоплюють корпус із зазором, при цьому надувні рукави розташовані...

Номер патенту: 53445

Опубліковано: 15.01.2003

Автори: Оселедько Дмитро Анатолійович, Калюжний Валерій Вілінович

МПК: B23K 37/06

Мітки: шву, зварювання, зворотним, автоматичного, пристрій, кореня, однобічного, формуванням

Формула / Реферат:

Пристрій для однобічного автоматичного зварювання з зворотним формуванням шва, який виконаний у вигляді мідного повзуна прямокутного перерізу з формуючою поздовжньою канавкою на верхній поверхні, на дно якої покладена склострічка і один кінець склострічки намотаний на котушку, який відрізняється тим, що додатково забезпечений затискачем другого кінця склострічки, причому неробочі кінці затискача відігнуті для закріплення його на торці виробу,...

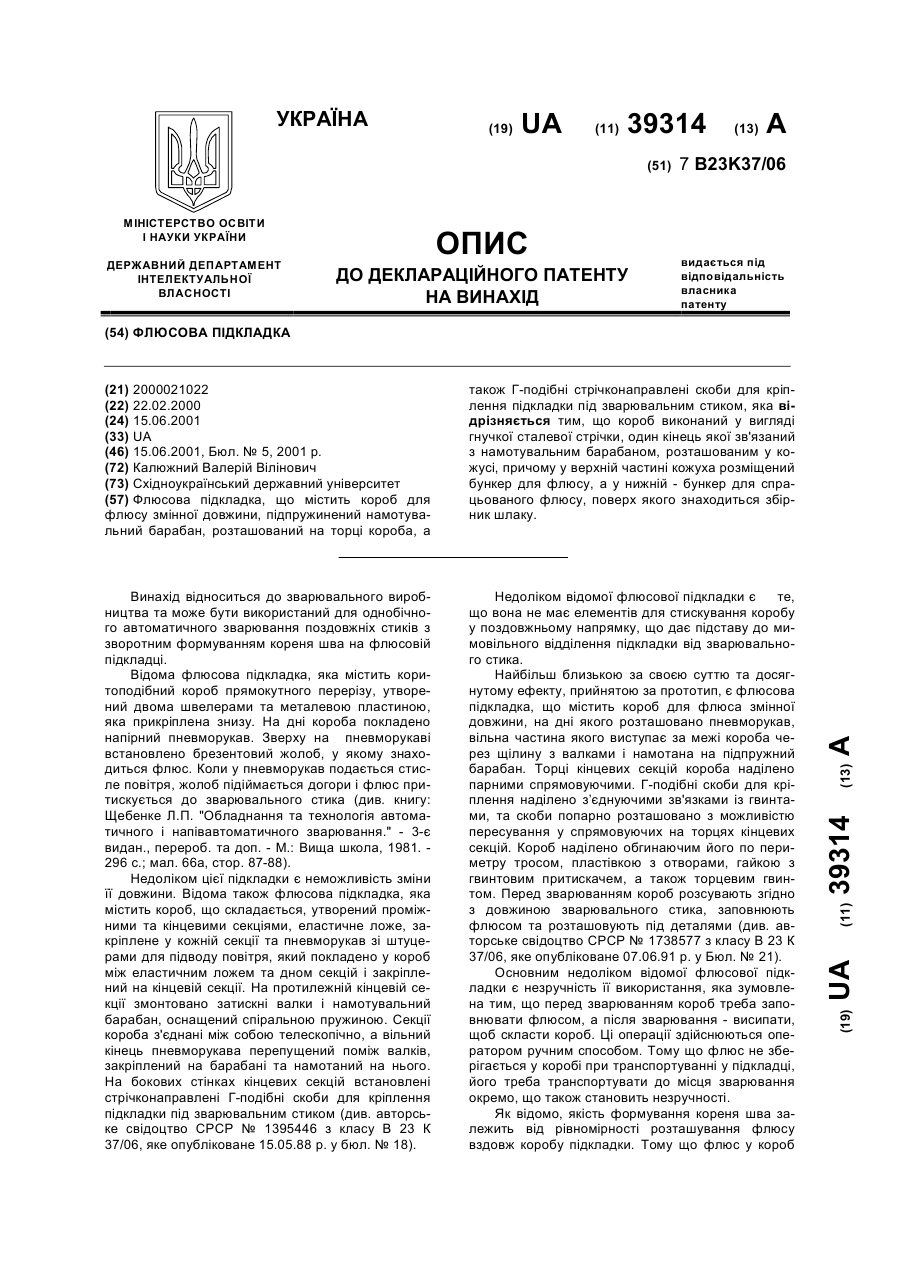

Номер патенту: 39314

Опубліковано: 15.06.2001

Автор: Калюжний Валерій Вілінович

МПК: B23K 37/06

Мітки: підкладка, флюсова

Формула / Реферат:

Флюсова підкладка, що містить короб для флюсу змінної довжини, підпружинений намотувальний барабан, розташований на торці короба, а також Г-подібні стрічконаправлені скоби для кріплення підкладки під зварюваним стиком, яка відрізняється тим, що короб виконаний у вигляді гнучкої сталевої стрічки, один кінець якої зв'язаний з намотувальним барабаном, розташованим у кожусі, причому у верхній частині кожуха розміщений бункер для флюсу, а у нижній...

Номер патенту: 37599

Опубліковано: 15.05.2001

Автор: Калюжний Валерій Вілінович

МПК: B23K 9/18, B23K 37/06

Мітки: спосіб, одностороннього, зварювання

Формула / Реферат:

Спосіб одностороннього зварювання, при якому формування кореня шва здійснюють на повзуні, що пересувається вздовж стику із швидкістю зварювання, який відрізняється тим, що за допомогою повзуна додатково провадять  коливальні пересування у напрямку, перпендикулярному лінії зварювання.

Номер патенту: 32713

Опубліковано: 15.02.2001

Автор: Калюжний Валерій Вілінович

МПК: B23K 37/06

Мітки: флюсова, підкладка

Формула / Реферат:

Флюсова підкладка, що містить коритоподібний жолоб для флюсу з ложементом і напірний пневморукав, покладений на дно ложемента, яка відрізняється тим, що має скорочений додатковий пневморукав клинчастої форми, встановлений з одного боку жолоба, зв'язаний з основним пневморукавом за допомогою чотирипозиційного пневмокрану.

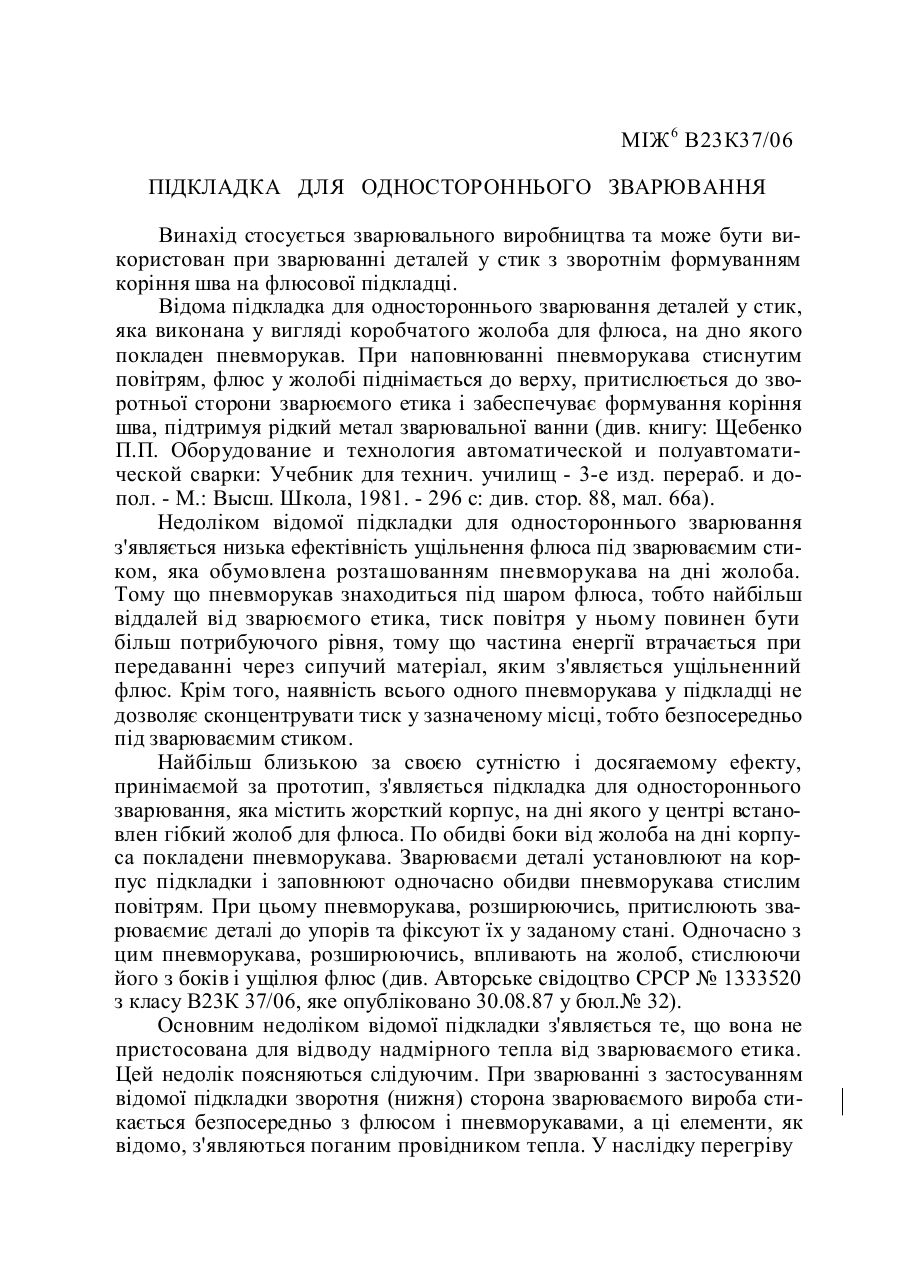

Номер патенту: 31927

Опубліковано: 15.12.2000

Автор: Калюжний Валерій Вілінович

МПК: B23K 37/06

Мітки: зварювання, одностороннього, підкладка

Текст:

...жорсткий корпус, на дно якого у центрі встановлен гібкий жолоб для флюса, консольні кінці останнього прикріплені до мідяних тепловідводних пластин, а також вільні торці мідних тепловідводних пластин пов'язані між собой еластичним елементом розташованним під гібким жолобом для флюса, який сумістно з мідяними тепловідводними пластинами та гібким жолобом утворює замкнену порожнину для проходу охолоджуючого середовища, одночасно службуючей...

Номер патенту: 30948

Опубліковано: 15.12.2000

Автор: Калюжний Валерій Вілінович

МПК: B23K 37/06

Мітки: мідяна, підкладка

Текст:

...світло від джерела буде видно крізь прорізь у зварюваному стику. Після коректування стику за світловим променем брус повертають коло поздовжньої осі до того стану, поки відповідна формувальна канавка не стане під зварюваним стиком. Тому як фіксатор фіксує брус тільки при визначених умовах його повороту, то центр формувальної канавки з'явиться точно під центром зварюваного стику, відповідно, шов не буде зміщено від стика, що забезпечить...

Номер патенту: 30513

Опубліковано: 15.11.2000

Автор: Калюжний Валерій Вілінович

МПК: B23K 37/06

Мітки: підкладка, мідяна

Формула / Реферат:

Мідяна підкладка, виконана у вигляді багатогранного брусу, на кожній грані якого є поздовжня формувальна канавка, відмінна тим, що забезпечена боковими оправками, внутрішня форма котрих повторює зовнішню поверхню мідяного бруса і щільно прилягає до його граней в робочому стані, а також формувальні канавки на незастосованих гранях брусу служать каналами для проходу охолоджувального середовища, в якості якого використовуються різні рідини та...

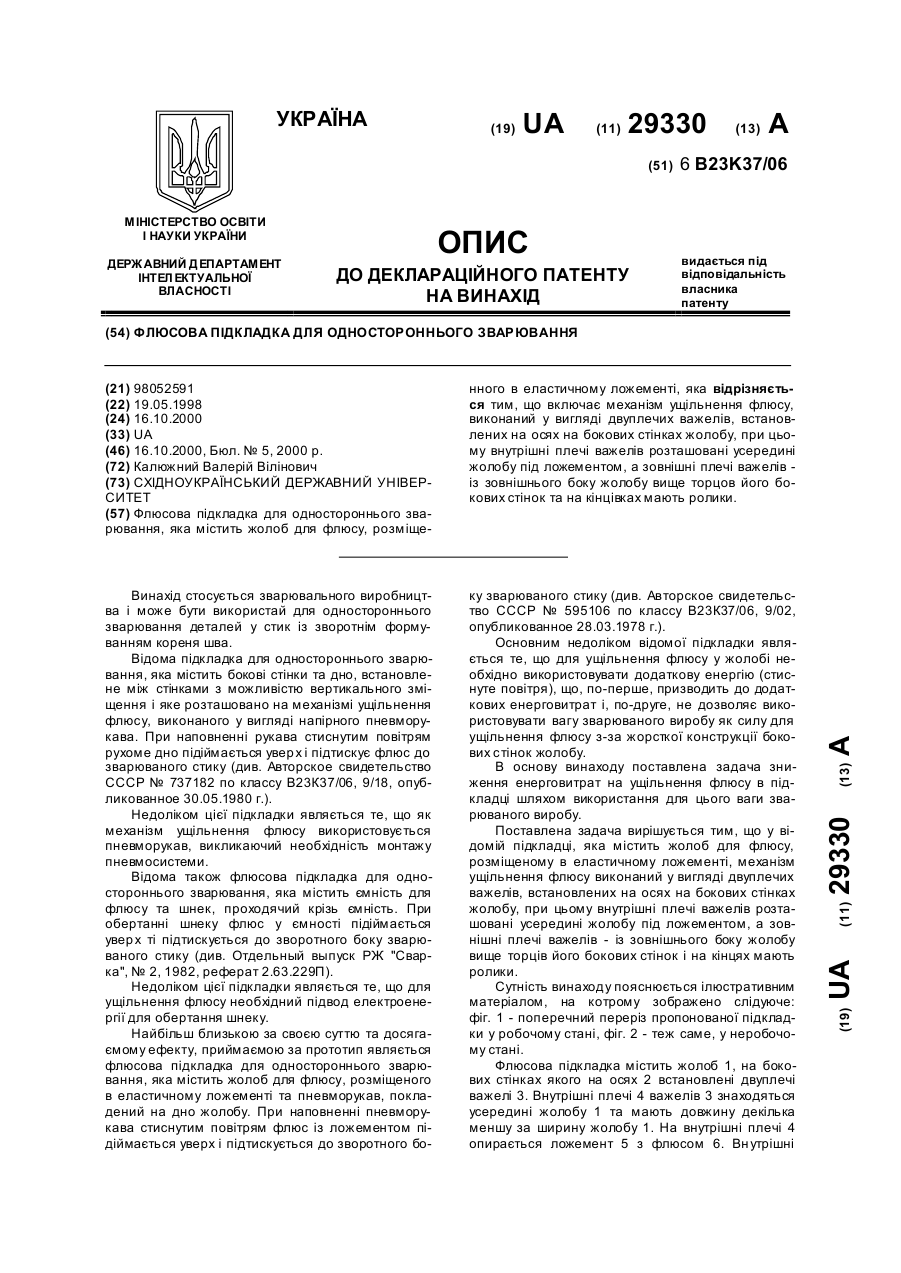

Номер патенту: 29330

Опубліковано: 16.10.2000

Автор: Калюжний Валерій Вілінович

МПК: B23K 37/06

Мітки: зварювання, підкладка, флюсова, одностороннього

Формула / Реферат:

Флюсова підкладка для одностороннього зварювання, яка містить жолоб для флюсу, розміщеного в еластичному ложементі, яка відрізняється тим, що включає механізм ущільнення флюсу, виконаний у вигляді двуплечих важелів, встановлених на осях на бокових стінках жолобу, при цьому внутрішні плечі важелів розташовані усередині жолобу під ложементом, а зовнішні плечі важелів - із зовнішнього боку жолобу вище торців його бокових стінок та на кінцівках...

Номер патенту: 23757

Опубліковано: 16.06.1998

Автор: Калюжний Валерій Вілінович

МПК: B23K 37/06

Мітки: мідна, підкладка

Формула / Реферат:

Медная подкладка, выполненная в виде бруса прямоугольного сечения с продольным каналом для прохода охлаждающей среды, отличающаяся тем, что брус выполнен в виде стального пустотелого короба закрытого сверху пакетом медных мембран, образующих формирующую поверхность подкладки.

Номер патенту: 18421

Опубліковано: 25.12.1997

Автор: Левчук Віктор Кирилович

МПК: B23K 9/18, B23K 37/06

Мітки: одностороннього, автоматичного, пристрій, зварювання, флюсом

Формула / Реферат:

Устройство для односторонней автоматической сварки под флюсом, содержащее ползун с головкой и хвостовой частью, выполненный в виде бруса с прямоугольной канавкой на его опорной поверхности, сменную гибкую прокладку, выполненную в виде ленты из термостойкого материала, например, стеклоткани, уложенной в прямоугольную канавку ползуна заподлицо с его опорной поверхностью, а также механизм фиксации и подачи ленты, выполненной в виде двух...

Номер патенту: 19239

Опубліковано: 25.12.1997

Автори: Левчук Віктор Кирилович, Смірнова Наталія Олександрівна, Доронін Юрій Вікторович, Хрубілов Володимир Олексійович

МПК: B23K 37/06

Мітки: швів, формуванням, формуючий, одностороннього, примусовим, зварювання, кільцевих, пристрій

Формула / Реферат:

1. Формирующее устройство для односторонней сварки с принудительным формированием кольцевых швов, содержащее разжимное кольцо, состоящее из нескольких элементов секторной формы с формирующей канавкой, связанных между собой пружинами, установленное с возможностью перемещения на полом штоке, отличающееся тем, что оно снабжено сменной эластичной формирующей подкладкой с шириной и толщиной, равными соответственно ширине и глубине канавки в...

Номер патенту: 16898

Опубліковано: 29.08.1997

Автор: Щетиніна Віра Іванівна

МПК: B23K 101/34, B23K 37/06, B23K 9/04 ...

Мітки: наплавлення, електродугового, спосіб

Формула / Реферат:

Способ электродуговой наплавки под флюсом на кромки цилиндрических деталей, при котором флюс поддерживают наклонным формирующим элементом, отличающийся тем, что, с целью улучшения качества формирования наплавленного металла при использовании плавящегося электрода и повышения производительности процесса, наклонный формирующий элемент выполняют в виде планки, планку подпружинивают под углом 45-60° к оси электрода, а длину планки устанавливают...
