Плечова накладка

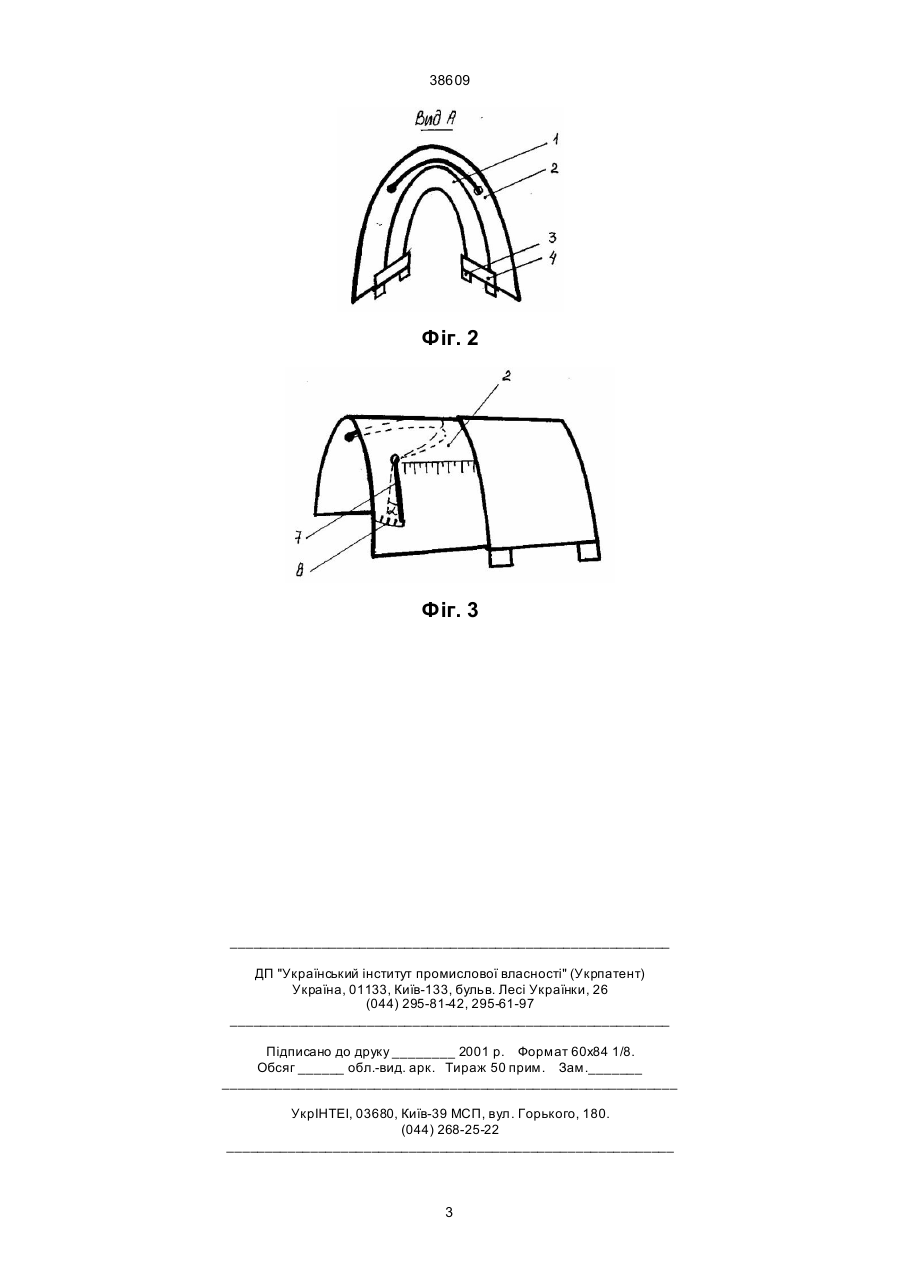

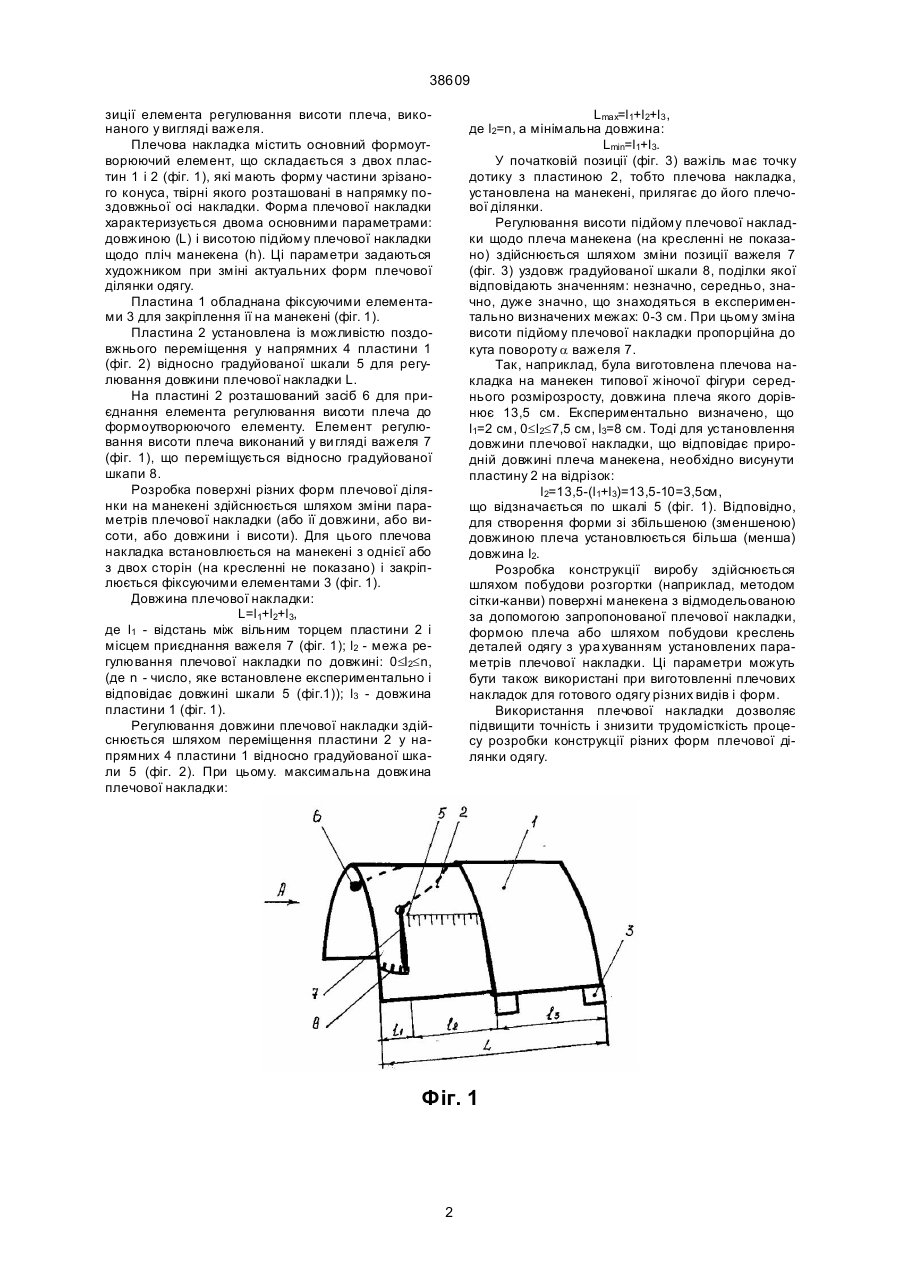

Плечова накладка, що складається з формоутворюючого елементу, елементу регулювання висоти плеча і засобу для його приєднання до 38609 зиції елемента регулювання висоти плеча, виконаного у вигляді важеля. Плечова накладка містить основний формоутворюючий елемент, що складається з двох пластин 1 і 2 (фіг. 1), які мають форму частини зрізаного конуса, твірні якого розташовані в напрямку поздовжньої осі накладки. Форма плечової накладки характеризується двома основними параметрами: довжиною (L) і висотою підйому плечової накладки щодо пліч манекена (h). Ці параметри задаються художником при зміні актуальних форм плечової ділянки одягу. Пластина 1 обладнана фіксуючими елементами 3 для закріплення її на манекені (фіг. 1). Пластина 2 установлена із можливістю поздовжнього переміщення у напрямних 4 пластини 1 (фіг. 2) відносно градуйованої шкали 5 для регулювання довжини плечової накладки L. На пластині 2 розташований засіб 6 для приєднання елемента регулювання висоти плеча до формоутворюючого елементу. Елемент регулювання висоти плеча виконаний у ви гляді важеля 7 (фіг. 1), що переміщується відносно градуйованої шкапи 8. Розробка поверхні різних форм плечової ділянки на манекені здійснюється шляхом зміни параметрів плечової накладки (або її довжини, або висоти, або довжини і висоти). Для цього плечова накладка встановлюється на манекені з однієї або з двох сторін (на кресленні не показано) і закріплюється фіксуючими елементами 3 (фіг. 1). Довжина плечової накладки: L=l1+l2+l3, де l1 - відстань між вільним торцем пластини 2 і місцем приєднання важеля 7 (фіг. 1); l2 - межа регулювання плечової накладки по довжині: 0£l2£n, (де n - число, яке встановлене експериментально і відповідає довжині шкали 5 (фіг.1)); l3 - довжина пластини 1 (фіг. 1). Регулювання довжини плечової накладки здійснюється шляхом переміщення пластини 2 у напрямних 4 пластини 1 відносно градуйованої шкали 5 (фіг. 2). При цьому. максимальна довжина плечової накладки: Lmax=l1+l2+l3 , де l2=n, а мінімальна довжина: Lmin=l1+l3. У початковій позиції (фіг. 3) важіль має точку дотику з пластиною 2, тобто плечова накладка, установлена на манекені, прилягає до його плечової ділянки. Регулювання висоти підйому плечової накладки щодо плеча манекена (на кресленні не показано) здійснюється шляхом зміни позиції важеля 7 (фіг. 3) уздовж градуйованої шкали 8, поділки якої відповідають значенням: незначно, середньо, значно, дуже значно, що знаходяться в експериментально визначених межах: 0-3 см. При цьому зміна висоти підйому плечової накладки пропорційна до кута повороту a важеля 7. Так, наприклад, була виготовлена плечова накладка на манекен типової жіночої фігури середнього розмірозросту, довжина плеча якого дорівнює 13,5 см. Експериментально визначено, що l1=2 см, 0£l2£7,5 см, l3=8 см. Тоді для установлення довжини плечової накладки, що відповідає природній довжині плеча манекена, необхідно висунути пластину 2 на відрізок: l2=13,5-(l 1+l3)=13,5-10=3,5см, що відзначається по шкалі 5 (фіг. 1). Відповідно, для створення форми зі збільшеною (зменшеною) довжиною плеча установлюється більша (менша) довжина І2. Розробка конструкції виробу здійснюється шляхом побудови розгортки (наприклад, методом сітки-канви) поверхні манекена з відмодельованою за допомогою запропонованої плечової накладки, формою плеча або шляхом побудови креслень деталей одягу з ура хуванням установлених параметрів плечової накладки. Ці параметри можуть бути також використані при виготовленні плечових накладок для готового одягу різних видів і форм. Використання плечової накладки дозволяє підвищити точність і знизити трудомісткість процесу розробки конструкції різних форм плечової ділянки одягу. Фіг. 1 2 38609 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
